অপারেটিং তরঙ্গদৈর্ঘ্য (nm): | 1260~1650nm | ফাইবার দৈর্ঘ্য: | 1মি বা 1.5মি বা অনুরোধ করা হয়েছে |
---|---|---|---|
অপারেটিং তাপমাত্রা (℃): | -40 - 85 | সংযোগকারী প্রকার: | SC/APC,SC/UPC,LC FC ST |
লক্ষণীয় করা: | ফাইবার অপটিক স্প্লিটার,পিএলসি অপটিক্যাল স্প্লিটার |
পিএলসি স্প্লিটার টাইপ | 1×4 পিএলসি স্প্লিটার | ||||||||
কনফিগারেশন প্রকার | 1×4 | ||||||||
অপারেটিং তরঙ্গদৈর্ঘ্য (nm) | 1260~1650nm | ||||||||
ফাইবার দৈর্ঘ্য | 1মি বা 1.5মি বা অনুরোধ করা হয়েছে | ||||||||
নির্দেশিকা (≥) dB | 55 | ||||||||
প্যাকেজ শৈলী | ABS মডিউল | ||||||||
ফাইবার টাইপ | Singlemode G657A1 বা G652D | ||||||||
ফাইবার ব্যাস | 2.0 মিমি, 3.0 মিমি | ||||||||
মেরুকরণ নির্ভরশীল ক্ষতি (≤) dB | 0.2 | ||||||||
তরঙ্গদৈর্ঘ্য নির্ভরশীল ক্ষতি (≤) dB | 0.3 | ||||||||
সাধারণ সন্নিবেশ ক্ষতি (≤) dB | 7 | ||||||||
সন্নিবেশ ক্ষতি (≤) dB | 7.4 | ||||||||
হারানো অভিন্নতা (≤) dB | 0.6 | ||||||||
অপারেটিং তাপমাত্রা (℃) | -40 - 85 | ||||||||
স্টোরেজ তাপমাত্রা (℃) | -40 - 85 | ||||||||
সিলিং প্যাকেজ মাত্রা (মিমি) | 100*80*10 | ||||||||
সংযোগকারী প্রকার | SC/APC,SC/UPC,LC FC ST | ||||||||
ব্র্যান্ড | HELLOSIGNAL® বা OEM | ||||||||
ডেলিভারি সময় | সাধারণত আমানত প্রাপ্তির 25 দিন পরে। | ||||||||
MOQ | 20 পিসি |

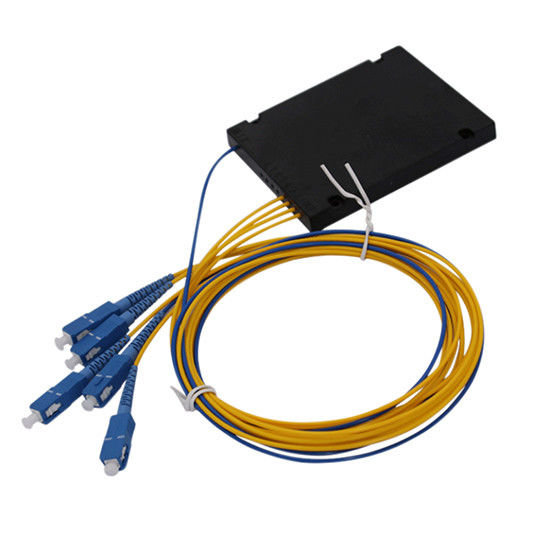

1×4 সিঙ্গেল মোড পিএলসি স্প্লিটার ABS বক্স সিঙ্গেল মোড পিএলসি কপলার টাইপ SC সংযোগকারীর সাথে 2.0mm বা 3.0mm ফাইবার ক্যাবল সাধারণত 1.5m এ থাকে৷ 1×4 সিঙ্গেল মোড PLC স্প্লিটার ডিভাইসগুলির কম সন্নিবেশ ক্ষতির ক্ষেত্রে উচ্চ কার্যক্ষমতা রয়েছে, কম PDL, উচ্চ রিটার্ন লস এবং 1260nm থেকে 1620nm পর্যন্ত বিস্তৃত তরঙ্গদৈর্ঘ্যের পরিসরে চমৎকার অভিন্নতা এবং -40°C থেকে +80°C তাপমাত্রায় কাজ করা।PLC অপটিক্যাল স্প্লিটারগুলির 1×4, 1×8, 1×16 এবং 1×32 কনফিগারেশনের স্ট্যান্ডার্ড কনফিগারেশন রয়েছে, সেইসাথে 2×8, 2×16, 2×32 এর কাস্টমাইজড স্ট্রাকচার রয়েছে।
প্যারামিটার | 1 x N PLC স্প্লিটার;2 x N PLC স্প্লিটার | ||||||||
প্যারামিটার | 1×2 | 1×4 | 1×8 | 1×16 | 1×32 | 1×64 | 1×128 | ||
2×2 | 2×4 | 2×8 | 2×16 | 2×32 | 2×64 | 2×128 | |||
অপারেটিং তরঙ্গদৈর্ঘ্য (মিমি) | 1260~1650 | ||||||||
ফাইবার টাইপ | G657A1 বা কাস্টমাইজড | ||||||||
সন্নিবেশ ক্ষতি (dB) (পি/এস গ্রেড) |
1 x N | 3.8/4.0 | 7.2/7.4 | 10.3/10.7 | 13.5/13.7 | 16.5/16.9 | 20.5/21.0 | 23.8/24.2 | |
2 x N | ৩.৯/৪.২ | 7.3/7.6 | 10.5/11 | 14.4/14.6 | 17.4/17.9 | 21.0/21.5 | 24.5/25.0 | ||
হারানো অভিন্নতা (dB) | < 0.4 | < 0.6 | < 0.8 | < 1.0 | < 1.5 | < 2.0 | < 2.5 | ||
PDL(dB) | < 0.2 | < 0.2 | < 0.2 | < 0.3 | < 0.3 | < 0.4 | < 0.4 | ||
রিটার্ন লস (dB) | > 55 | > 55 | > 55 | > 55 | > 55 | > 55 | > 55 | ||
পরিচালনা (dB) | > 55 | > 55 | > 55 | > 55 | > 55 | > 55 | > 55 | ||
তরঙ্গদৈর্ঘ্য নির্ভরশীল ক্ষতি (dB) | < 0.5 | < 0.5 | < 0.5 | < 0.5 | < 1.0 | < 1.0 | < 1.0 | ||
ফাইবার দৈর্ঘ্য (মি) | 1 মি বা কাস্টমাইজড | ||||||||
তাপমাত্রা স্থিতিশীলতা (- 20~+80°C) | < 0.5 | ||||||||
অপারেটিং তাপমাত্রা (°C) | - 20~+80 | ||||||||
স্টোরেজ তাপমাত্রা (°C) | - 40~+80 | ||||||||
সর্বোচ্চ পাওয়ার হ্যান্ডিং (mW) | 500.0 |
বিজ্ঞপ্তি: উপরের স্পেসিফিকেশন সংযোগকারী ছাড়া ডিভাইসের জন্য.সংযোগকারী প্রতি একটি অতিরিক্ত 0.2dB ক্ষতি যোগ করুন।
ক | খ | ডি | চ | চ | |||||
বন্দর | প্যাকেজ | ফাইবার ব্যাস | ফাইবার দৈর্ঘ্য | সংযোগকারী | |||||
0102 = 1×2 0104 = 1×4 0108 = 1×8 0116 = 1×16 0132 = 1×32 0164 = 1×64 1128 = 1×128 0202 = 2×2 0204 = 2×4 0208 = 2×8 0216 = 2×16 0232=2×32 0264 = 2×64 2128 = 2×128 |
1 = বেয়ার 2 = অবরুদ্ধ 3=ABS বক্স মডিউল 4=lnsert বক্স 5=প্যালেট টাইপ 6=র্যাকমাউন্ট Z=কাস্টমাইজড |
0=250 উম 1=900 উম 2 = 2.0 মিমি 3 = 3.0 মিমি |
0 = 0.5 মি 1=1.0মি 2 = 1.5 মি 3=2.0মি 4=3.0মি 5=4.0মি Z=কাস্টমাইজড |
0=কোনও নয় 1=FC/APC 2=FC/UPC 3=SC/APC 4=SC/UPC 5=LC/APC 6=LC/UPC 7=ST Z=কাস্টমাইজড |
