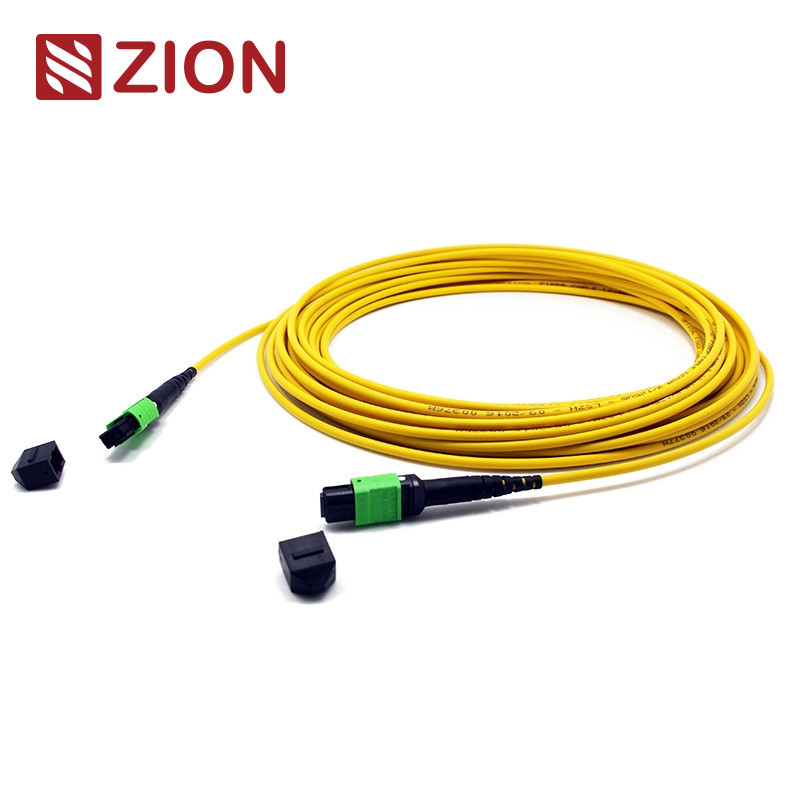

24 ফাইবার এমপিও ফিমেল থেকে এমপিও ফিমেল সিঙ্গেলমোড 3.0 মিমি LSZH এমপিও প্যাচ কর্ড কাস্টম মিটার

বেসিক ইনফরমেশন
উৎপত্তি স্থল: চীন
পরিচিতিমুলক নাম: HELLOSIGNAL® OR OEM
ন্যূনতম চাহিদার পরিমাণ: 50PCS
প্যাকেজিং বিবরণ: 10 পিসি / প্লাস্টিক ব্যাগ
ডেলিভারি সময়: সাধারণত আমানত প্রাপ্তির 25 দিন পরে।
পরিশোধের শর্ত: টি/টি
যোগানের ক্ষমতা: সীমাহীন
বিস্তারিত তথ্য
স্থায়িত্ব: <0.3dB সাধারণ পরিবর্তন, 200টি মিলন বিনিময়যোগ্যতা: ≤0.2dB
প্লাগ ইন বার: ≤ 500 প্রসার্য শক্তি: >70N
অপারেটিং তাপমাত্রা (℃): -40 থেকে + 85° সে

পণ্যের বর্ণনা



12F MPO(MTP)-MPO(MTP) ফাইবার প্যাচ কর্ড 40G QSFP+ SR4 এর জন্য ডিজাইন করা হয়েছে

40G QSFP+ CSR4 এবং 100G QSFP28 SR4 অপটিক্স সরাসরি সংযোগ এবং উচ্চ-ঘনত্ব ডেটা সেন্টার

MTP MPO


এমপিও মহিলা থেকে এমপিও মহিলা SM 3.0mm LSZH 24 ফাইবার এমপিও প্যাচ কর্ড কাস্টম মিটার


24 ফাইবার এমপিও ফিমেল থেকে এমপিও ফিমেল সিঙ্গেলমোড 3.0 মিমি LSZH এমপিও প্যাচ কর্ড কাস্টম মিটার 1


জায়ন কোড এবং বর্ণনা
জায়ন কোড জায়ন বর্ণনা
ZCM1152HIA1X এমপিও মহিলা থেকে এমপিও মহিলা SM 3.0mm LSZH 24 ফাইবার এমপিও প্যাচ কর্ড কাস্টম মিটার
এমপিও সংযোগকারী এক ধরনের ফাইবার সংযোগকারী।এমপিও (মাল্টি-ফাইবার পুশ অন) একটি মাল্টি-কোর ফাইবার সংযোগকারী প্রকার।এমপিও হাই-ডেনসিটি ফাইবার প্রি-কানেকশন সিস্টেমটি বর্তমানে প্রধানত ডেটা সেন্টারের উচ্চ-ঘনত্বের পরিবেশ, বিল্ডিংয়ে অপটিক্যাল ফাইবার প্রয়োগ এবং অপটিক্যাল ট্রান্সসিভার সরঞ্জাম যেমন অপটিক্যাল ডিভাইসের অভ্যন্তরীণ সংযোগ অ্যাপ্লিকেশনগুলিতে ব্যবহৃত হয়। , 40G, 100G, QSFP+।
IEC 61754-7 রেগুলেশন অনুযায়ী এমপিও সংযোগকারীর ধরন আলাদা করা হয়: মূল সংখ্যা (অ্যারে নম্বর), পুরুষ প্রধান (পুরুষ, মহিলা), পোলারিটি (PC বা APC)।
MPO-MPO 3.0mm LSZH ফাইবার প্যাচ কর্ড।এমপিও ফাইবার প্যাচ কর্ড উভয় প্রান্তে এমপিও সংযোগকারীর সাথে সমাপ্ত হয়।এমপিও ফাইবার প্যাচ কর্ড একটি স্থায়ী লিঙ্ক হিসাবে এমপিও মডিউলগুলিকে একত্রে সংযুক্ত করে।MPO ফাইবার প্যাচ কর্ড 12, 24, 48,60,72 ,96,144 ফাইবার সহ উপলব্ধ।10/40/100Gbps ডেটা সেন্টার সমাধান পর্যন্ত গতি সমর্থন করে।এগুলি সাধারণত ক্যাসেট, প্যানেল বা রগডাইজড এমপিও ফ্যান-আউটগুলিকে আন্তঃসংযোগ করতে এবং ডেটা সেন্টার এবং অন্যান্য উচ্চ ফাইবার পরিবেশে উচ্চ-ঘনত্বের ব্যাকবোন ক্যাবলিংয়ের দ্রুত মোতায়েন করার জন্য গৃহীত হয়।এছাড়াও, প্যাচ প্যানেলে সংযোগকারী শৈলী পরিবর্তন করার পরে এমপিও অনেক নমনীয়তা এবং সুবিধা প্রদান করে।তারের ট্রাঙ্কে সংযোগকারী পরিবর্তন করার পরিবর্তে, প্যাচ প্যানেলের ক্রসকানেক্ট পাশে নতুন সংযোগকারী শৈলী সহ একটি নতুন ক্যাসেট ইনস্টল করুন।
12F MPO-MPO ফাইবার প্যাচ কর্ডটি 40G QSFP+ SR4, 40G QSFP+ CSR4 এবং 100G QSFP28 SR4 অপটিক্স সরাসরি সংযোগ এবং উচ্চ-ঘনত্ব ডেটা সেন্টারের জন্য ডিজাইন করা হয়েছে।



সংযোগকারীর শিল্প মান:



সংযোগকারী রেফারেন্স হাউজিং বিবরণ
এমপিও সিঙ্গেলমোড আইইসি 61754-7 SM APC: সবুজ সংযোগকারী + কালো বুট (স্ট্যান্ডার্ড লস এমপিও)
SM APC: হলুদ সংযোগকারী + কালো বুট (সুপার লো লস এমপিও)
এমপিও মাল্টিমোড আইইসি 61754-7 OM1&OM2 PC: বেইজ কানেক্টর+ব্ল্যাক বুট (স্ট্যান্ডার্ড লস এমপিও)
OM3 এবং OM4 PC: অ্যাকোয়া সংযোগকারী + কালো বুট (স্ট্যান্ডার্ড এবং সুপার লো লস এমপিও)
OM3 এবং OM4 PC: হিদার ভায়োলেট সংযোগকারী + কালো বুট (স্ট্যান্ডার্ড লস এমপিও)





IEC স্ট্যান্ডার্ড IEC-61754-7 পূরণ করে;IEC61755, Telcordia GR-1435-CORE, JIS C5982;TIA-604-5(FOCIS5) অনুগত স্ট্রাকচার্ড ক্যাবলিং প্রতি TIA-568-C
10G ফাইবার চ্যানেল কমপ্লায়েন্ট
40G এবং 100G IEEE 802.3





অপটিক্যাল স্পেসিফিকেশন:

বিশেষ আইটেম. একক মোড (APC 8-ডিগ্রী পালিশ) মাল্টিমোড (পিসি ফ্ল্যাট পলিশ)
নিবন্ধন ক্ষতি (MPO)
(আইইসি 61300-3-34)
স্ট্যান্ডার্ড ক্ষতি:≤0.75dB(সর্বোচ্চ), ≤0.50dB(সাধারণ)
সুপার কম ক্ষতি
:≤0.35dB(সর্বোচ্চ), ≤0.20dB(সাধারণ)
স্ট্যান্ডার্ড ক্ষতি:≤0.6dB(সর্বোচ্চ), ≤0.50(সাধারণ)
সুপার কম ক্ষতি
:≤0.35dB(সর্বোচ্চ) , ≤0.20dB(সাধারণ)
সন্নিবেশ ক্ষতি (LC/SC/FC/ST)
(আইইসি 61300-3-6)
≤0.3dB ≤0.3dB
রিটার্ন লস (MPO) ≥60dB(8 ডিগ্রি পলিশিং) ≥25dB
রিটার্ন লস (LC/SC/FC/ST) APC≥60dB;UPC≥50dB ≥35dB
স্থায়িত্ব <0.3dBসাধারণ পরিবর্তন, 200টি মিলন
বিনিময়যোগ্যতা ≤0.2dB
প্রসার্য শক্তি >70N
প্লাগ ইন বার ≤500
অপারেটিং তাপমাত্রা (℃) · -40 থেকে + 85° সে





বৈশিষ্ট্য:
কম সন্নিবেশ ক্ষতি, উচ্চ রিটার্ন ক্ষতি
MT ভিত্তিক মাল্টি-ফাইবার সংযোগকারী, 4,8,12 এবং 24 ফাইবার সংযোগকারীর সমাপ্তি এবং সমাবেশগুলি
ফাইবার ভর-সমাপ্তির জন্য অর্থনৈতিক সমাধান
কম ক্ষতি এবং স্ট্যান্ডার্ড লস এসএম এবং এমএম অ্যাপ্লিকেশনের জন্য ডিজাইন করা হয়েছে
রাগডাইজড বৃত্তাকার তারের, ডিম্বাকৃতি তারের এবং বেয়ার রিবন বিকল্প উপলব্ধ
ফাইবার টাইপ, পলিশ টাইপ এবং/অথবা কানেক্টর গ্রেড আলাদা করার জন্য কালার কোডেড হাউজিং পাওয়া যায়
পুনরাবৃত্তিযোগ্যতা এবং বিনিময়যোগ্যতা ভাল





আবেদন:
OMC-এর সমস্ত এমপিও সংযোগকারী Senko/Nissin/Sumitomo থেকে এসেছে।এমপিও ফাইবার প্যাচ কর্ড হল এক ধরনের উচ্চ ঘনত্বের তারের সমাবেশ যা সাধারণত তিনটি ক্ষেত্রে ব্যবহার করা হয়।
উচ্চ ঘন ডিগ্রী পরিবেশের সাথে ডেটা সেন্টার অ্যাপ্লিকেশন
ভবনের অপটিক্যাল ফাইবার
ফাইবার সরঞ্জামে অভ্যন্তরীণ সংযোগকারী অ্যাপ্লিকেশন।





নামকরণের নিয়ম ও আদেশ নিশ্চিতকরণ তথ্য:



24 ফাইবার এমপিও ফিমেল থেকে এমপিও ফিমেল সিঙ্গেলমোড 3.0 মিমি LSZH এমপিও প্যাচ কর্ড কাস্টম মিটার 2







সেনকো এমপিওর জন্য পুশ পুল ট্যাব



24 ফাইবার এমপিও ফিমেল থেকে এমপিও ফিমেল সিঙ্গেলমোড 3.0 মিমি LSZH এমপিও প্যাচ কর্ড কাস্টম মিটার 3







MPO-MPO 12F ফাইবার প্যাচ কর্ড অঙ্কন।



24 ফাইবার এমপিও ফিমেল থেকে এমপিও ফিমেল সিঙ্গেলমোড 3.0 মিমি LSZH এমপিও প্যাচ কর্ড কাস্টম মিটার 4





সামগ্রিক দৈর্ঘ্য(L)(মি) সহনশীলতার দৈর্ঘ্য (সেমি)
0<L<1 +5/-0
1<L<10 +10/-0
10<L<40 +15/-0
40<এল '+0.5% x L/-0







তিনটি সংযোগ পদ্ধতি সঠিক MTP/MPO পোলারিটি রাখতে সাহায্য করে



24 ফাইবার এমপিও ফিমেল থেকে এমপিও ফিমেল সিঙ্গেলমোড 3.0 মিমি LSZH এমপিও প্যাচ কর্ড কাস্টম মিটার 5





বেস-24 পোলারিটি সলিউশন



উচ্চ ব্যান্ডউইথের ক্রমবর্ধমান চাহিদার সাথে তাল মিলিয়ে চলার জন্য, 100G নেটওয়ার্কে স্থানান্তরের সুবিধার্থে 24-ফাইবার MTP/MPO কেবল চালু করা হয়েছে।এটি একই পদচিহ্নে 12-ফাইবার ক্যাবলিংয়ের ঘনত্বকে দ্বিগুণ করে, যা ফাইবারের সংখ্যা হ্রাস করে, কম তারের পথের অনুমতি দেয় এবং বায়ুপ্রবাহ উন্নত করে।বেস-24 MTP/MPO ক্যাবলিংয়ের পোলারিটি রক্ষণাবেক্ষণ, যাইহোক, আরও জটিল।OMC টাইপ A (কী-আপ থেকে কী-ডাউন) MTP/MPO ট্রাঙ্ক কেবলের সুপারিশ করে।আমাদের Type Aand Type AF ক্যাসেটের সাথে, A-to-A প্যাচ ক্যাবলের আর প্রয়োজন নেই।সংযোগ পদ্ধতি নিম্নলিখিত ছবিতে চিত্রিত করা হয়েছে



24 ফাইবার এমপিও ফিমেল থেকে এমপিও ফিমেল সিঙ্গেলমোড 3.0 মিমি LSZH এমপিও প্যাচ কর্ড কাস্টম মিটার 6







জিয়ন কমিউনিকেশনের হট ট্রাঙ্ক ক্যাবল





জায়ন কোড   জায়ন বর্ণনা
7236001 ZCM1122HIA1X এমপিও মহিলা থেকে এমপিও মহিলা এসএম 3.0 মিমি LSZH 12 ফাইবার এমপিও প্যাচ কর্ড কাস্টম মিটার
7236002 ZCM1152HIA1X এমপিও মহিলা থেকে এমপিও মহিলা SM 3.0mm LSZH 24 ফাইবার এমপিও প্যাচ কর্ড কাস্টম মিটার
7236003 ZCM1127HLA1X এমপিও মহিলা থেকে এমপিও মহিলা OM3 3.0mm LSZH 12 ফাইবার এমপিও প্যাচ কর্ড কাস্টম মিটার
7236004 ZCM1157HLA1X এমপিও মহিলা থেকে এমপিও মহিলা OM3 3.0mm LSZH 24 ফাইবার এমপিও প্যাচ কর্ড কাস্টম মিটার
7236005 ZCM1128HMA1X এমপিও মহিলা থেকে এমপিও মহিলা OM4 3.0 মিমি LSZH 12 ফাইবার এমপিও প্যাচ কর্ড কাস্টম মিটার
7236006 ZCM1158HMA1X এমপিও মহিলা থেকে এমপিও মহিলা OM4 3.0 মিমি LSZH 24 ফাইবার এমপিও প্যাচ কর্ড কাস্টম মিটার
7236007 ZCM2122HIA1X MTP ফিমেল থেকে MTP ফিমেল SM 3.0mm LSZH 12 ফাইবার MTP প্যাচ কর্ড কাস্টম মিটার
7236008 ZCM2152HIA1X MTP ফিমেল থেকে MTP ফিমেল SM 3.0mm LSZH 24 ফাইবার MTP প্যাচ কর্ড কাস্টম মিটার
7236009 ZCM2127HLA1X MTP মহিলা থেকে MTP মহিলা OM3 3.0mm LSZH 12 ফাইবার MTP প্যাচ কর্ড কাস্টম মিটার
7236010 ZCM2157HLA1X MTP মহিলা থেকে MTP মহিলা OM3 3.0mm LSZH 24 ফাইবার MTP প্যাচ কর্ড কাস্টম মিটার
7236011 ZCM2128HMA1X MTP মহিলা থেকে MTP মহিলা OM4 3.0mm LSZH 12 ফাইবার MTP প্যাচ কর্ড কাস্টম মিটার
7236012 ZCM2158HMA1X MTP মহিলা থেকে MTP মহিলা OM4 3.0mm LSZH 24 ফাইবার MTP প্যাচ কর্ড কাস্টম মিটার







প্যাকেজিং



এই সহজে নেওয়া এবং ভাল-সুরক্ষিত ফাইবার অপটিক্যাল কেবল প্যাকেজটিকে OMC দ্বারা ডিফল্ট হিসাবে লেবেল এবং চিহ্নিত করা হয়েছে। স্ট্যান্ডার্ড শক্ত কাগজের আকার: 34*22*15 সেমি;44*34*24 সেমি;54*39*34 সেমি।কোন শক্ত কাগজ ব্যবহার করা হবে তা পণ্যের পরিমাণের উপর নির্ভর করে।প্যাকিং কাস্টমাইজ করা যাবে.

24 ফাইবার এমপিও ফিমেল থেকে এমপিও ফিমেল সিঙ্গেলমোড 3.0 মিমি LSZH এমপিও প্যাচ কর্ড কাস্টম মিটার 7







আপনার জন্য OEM/ODM পরিষেবা



1. তারের রঙ, মুদ্রণ শব্দ, তারের জ্যাকেটের উপাদান, সংযোগকারীর রঙ
2. OEM লেবেল, রিং সনাক্ত করুন, তারের লেবেল,বাক্স, শিপিং চিহ্ন
3. বিভিন্ন মানের স্তর.
