স্থায়িত্ব: | <0.3dB সাধারণ পরিবর্তন, 200টি মিলন | বিনিময়যোগ্যতা: | ≤0.2dB |
---|---|---|---|
প্রসার্য শক্তি: | >70N | প্লাগ ইন বার: | ≤ 500 |
অপারেটিং তাপমাত্রা (℃): | -40 থেকে + 85° সে |
জায়ন কোড | জায়ন বর্ণনা | |||||||||||||||||||||||||||||||||||||||||||

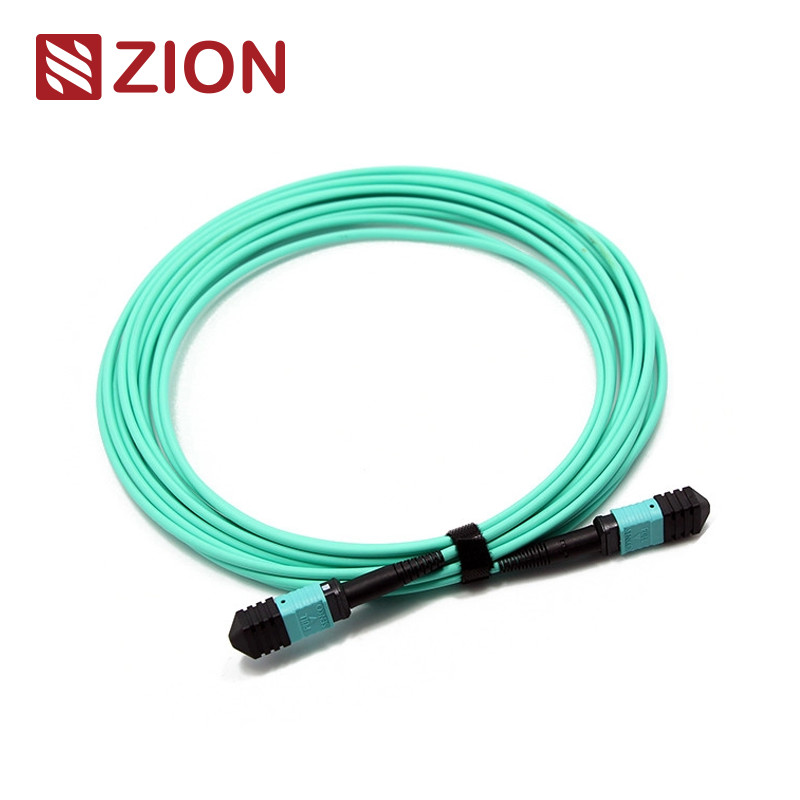

ZCM1127HLA1X | এমপিও মহিলা থেকে এমপিও মহিলা OM3 3.0mm LSZH 12 ফাইবার এমপিও প্যাচ কর্ড কাস্টম মিটার | |||||||||||||||||||||||||||||||||||||||||||
|
সংযোগকারীর শিল্প মান:
সংযোগকারী | রেফারেন্স | হাউজিং বিবরণ | ||||||
এমপিও সিঙ্গেলমোড | আইইসি 61754-7 | SM APC: সবুজ সংযোগকারী + কালো বুট (স্ট্যান্ডার্ড লস এমপিও) SM APC: হলুদ সংযোগকারী + কালো বুট (সুপার লো লস এমপিও) |
||||||
এমপিও মাল্টিমোড | আইইসি 61754-7 |
OM1&OM2 PC: বেইজ কানেক্টর+ব্ল্যাক বুট (স্ট্যান্ডার্ড লস এমপিও) |
IEC স্ট্যান্ডার্ড IEC-61754-7 পূরণ করে;IEC61755, Telcordia GR-1435-CORE, JIS C5982;TIA-604-5(FOCIS5) অনুগত স্ট্রাকচার্ড ক্যাবলিং প্রতি TIA-568-C | ||||||||
10G ফাইবার চ্যানেল কমপ্লায়েন্ট | ||||||||
40G এবং 100G IEEE 802.3 |
অপটিক্যাল স্পেসিফিকেশন:
বিশেষ আইটেম. | একক মোড (APC 8-ডিগ্রী পালিশ) | মাল্টিমোড (পিসি ফ্ল্যাট পলিশ) | ||||||
নিবন্ধন ক্ষতি (MPO) (আইইসি 61300-3-34) |
স্ট্যান্ডার্ড ক্ষতি:≤0.75dB(সর্বোচ্চ), ≤0.50dB(সাধারণ) সুপার কম ক্ষতি:≤0.35dB(সর্বোচ্চ), ≤0.20dB(সাধারণ) |
স্ট্যান্ডার্ড ক্ষতি:≤0.6dB(সর্বোচ্চ), ≤0.50(সাধারণ) সুপার কম ক্ষতি:≤0.35dB(সর্বোচ্চ) , ≤0.20dB(সাধারণ) |
||||||
সন্নিবেশ ক্ষতি (LC/SC/FC/ST) (আইইসি 61300-3-6) |
≤0.3dB | ≤0.3dB | ||||||
রিটার্ন লস (MPO) | ≥60dB(8 ডিগ্রি পলিশিং) | ≥25dB | ||||||
রিটার্ন লস (LC/SC/FC/ST) | APC≥60dB;UPC≥50dB | ≥35dB | ||||||
স্থায়িত্ব | <0.3dBসাধারণ পরিবর্তন, 200টি মিলন | |||||||
বিনিময়যোগ্যতা | ≤0.2dB | |||||||
প্রসার্য শক্তি | >70N | |||||||
প্লাগ ইন বার | ≤500 | |||||||
অপারেটিং তাপমাত্রা (℃) | · -40 থেকে + 85° সে |
বৈশিষ্ট্য: | ||||||||
কম সন্নিবেশ ক্ষতি, উচ্চ রিটার্ন ক্ষতি | ||||||||
MT ভিত্তিক মাল্টি-ফাইবার সংযোগকারী, 4,8,12 এবং 24 ফাইবার সংযোগকারীর সমাপ্তি এবং সমাবেশগুলি | ||||||||
ফাইবার ভর-সমাপ্তির জন্য অর্থনৈতিক সমাধান | ||||||||
কম ক্ষতি এবং স্ট্যান্ডার্ড লস এসএম এবং এমএম অ্যাপ্লিকেশনের জন্য ডিজাইন করা হয়েছে | ||||||||
রাগডাইজড বৃত্তাকার তারের, ডিম্বাকৃতি তারের এবং বেয়ার রিবন বিকল্প উপলব্ধ | ||||||||
ফাইবার টাইপ, পলিশ টাইপ এবং/অথবা কানেক্টর গ্রেড আলাদা করার জন্য কালার কোডেড হাউজিং পাওয়া যায় | ||||||||
পুনরাবৃত্তিযোগ্যতা এবং বিনিময়যোগ্যতা ভাল |
আবেদন: | ||||||||||||||||||||||||||||||||||||||||||||
|
নামকরণের নিয়ম ও আদেশ নিশ্চিতকরণ তথ্য:
সেনকো এমপিওর জন্য পুশ পুল ট্যাব
MPO-MPO 12F ফাইবার প্যাচ কর্ড অঙ্কন।
সামগ্রিক দৈর্ঘ্য(L)(মি) | সহনশীলতার দৈর্ঘ্য (সেমি) | |||||||
0<L<1 | +5/-0 | |||||||
1<L<10 | +10/-0 | |||||||
10<L<40 | +15/-0 | |||||||
40<এল | '+0.5% x L/-0 |
তিনটি সংযোগ পদ্ধতি সঠিক MTP/MPO পোলারিটি রাখতে সাহায্য করে
1. পোলারিটি একটি সংযোগ
পোলারিটি এ এমপিও তারগুলি একটি কী আপ, কী ডাউন ডিজাইন ব্যবহার করে।অতএব, নীচের চিত্রে দেখানো হয়েছে, একটির 1 অবস্থান সংযোগকারী অন্য সংযোগকারীর অবস্থান 1 এর সাথে সম্পর্কিত।কোন পোলারিটি ফ্লিপ নেই।অতএব, যখন আমরা সংযোগের জন্য পোলারিটি A MTP কেবল ব্যবহার করি, তখন আমাদের অবশ্যই এক প্রান্তে AB ডুপ্লেক্স প্যাচ কেবল এবং অন্য প্রান্তে AA ডুপ্লেক্স প্যাচ কেবল ব্যবহার করতে হবে।যেহেতু এই লিঙ্কে, Rx1 অবশ্যই Tx1 এর সাথে সংযুক্ত হবে।যদি আমরা AA ডুপ্লেক্স প্যাচ ক্যাবল ব্যবহার না করি, পোলারিটি A MTP তারের নকশা নীতি অনুসারে, ফাইবার 1 ফাইবার 1-এ প্রেরণ করতে পারে, অর্থাৎ Rx1 Rx1-তে প্রেরণ করতে পারে, যা ত্রুটির কারণ হতে পারে। |
2. পোলারিটি বি সংযোগ
পোলারিটি বি এমটিপি তারগুলি একটি কী আপ, কী আপ ডিজাইন ব্যবহার করে।অতএব, নীচের চিত্রে দেখানো হয়েছে, একটি সংযোগকারীর অবস্থান 1 অন্য সংযোগকারীর অবস্থান 12-এর সাথে সামঞ্জস্যপূর্ণ।অতএব, যখন আমরা সংযোগের জন্য পোলারিটি B MTP তার ব্যবহার করি, তখন আমাদের উভয় প্রান্তে একটি AB ডুপ্লেক্স প্যাচ তার ব্যবহার করা উচিত।যেহেতু কী আপ টু কী ডিজাইন পোলারিটি ফ্লিপ করতে সাহায্য করে, যা ফাইবার 1কে ফাইবার 12-তে প্রেরণ করে, অর্থাৎ Rx1 Tx1 তে প্রেরণ করে। |
3. পোলারিটি সি সংযোগ
পোলারিটি A এমপিও তারের মতো, পোলারিটি সি এমপিও তারগুলিও একটি কী আপ, কী ডাউন ডিজাইন ব্যবহার করে।যাইহোক, তারের মধ্যে, একটি ফাইবার ক্রস ডিজাইন রয়েছে, যা একটি সংযোগকারীর অবস্থান 1 এর অবস্থান 2 এর সাথে সামঞ্জস্যপূর্ণ করে তোলে। অন্য সংযোগকারী।নীচের চিত্রে দেখানো হয়েছে, যখন আমরা সংযোগের জন্য পোলারিটি C MTP কেবল ব্যবহার করি, তখন আমাদের উভয় প্রান্তে একটি AB ডুপ্লেক্স প্যাচ ক্যাবল ব্যবহার করা উচিত।যেহেতু ক্রস ফাইবার ডিজাইন পোলারিটি ফ্লিপ করতে সাহায্য করে, যা ফাইবার 1কে ফাইবার 2 এ প্রেরণ করে, অর্থাৎ Rx1 Tx1 এ প্রেরণ করে। |
দ্রষ্টব্য: পোলারিটি টাইপ নিম্নলিখিত নামকরণের নিয়মে রয়েছে- পোলারিটি A;Polarity B;Polarity C
জিয়ন কমিউনিকেশনের হট ট্রাঙ্ক ক্যাবল
জায়ন কোড | জায়ন বর্ণনা | |||||||
7236001 | ZCM1122HIA1X | এমপিও মহিলা থেকে এমপিও মহিলা এসএম 3.0 মিমি LSZH 12 ফাইবার এমপিও প্যাচ কর্ড কাস্টম মিটার | ||||||
7236002 | ZCM1152HIA1X | এমপিও মহিলা থেকে এমপিও মহিলা SM 3.0mm LSZH 24 ফাইবার এমপিও প্যাচ কর্ড কাস্টম মিটার | ||||||
7236003 | ZCM1127HLA1X | এমপিও মহিলা থেকে এমপিও মহিলা OM3 3.0mm LSZH 12 ফাইবার এমপিও প্যাচ কর্ড কাস্টম মিটার | ||||||
7236004 | ZCM1157HLA1X | এমপিও মহিলা থেকে এমপিও মহিলা OM3 3.0mm LSZH 24 ফাইবার এমপিও প্যাচ কর্ড কাস্টম মিটার | ||||||
7236005 | ZCM1128HMA1X | এমপিও মহিলা থেকে এমপিও মহিলা OM4 3.0 মিমি LSZH 12 ফাইবার এমপিও প্যাচ কর্ড কাস্টম মিটার | ||||||
7236006 | ZCM1158HMA1X | এমপিও মহিলা থেকে এমপিও মহিলা OM4 3.0 মিমি LSZH 24 ফাইবার এমপিও প্যাচ কর্ড কাস্টম মিটার | ||||||
7236007 | ZCM2122HIA1X | MTP ফিমেল থেকে MTP ফিমেল SM 3.0mm LSZH 12 ফাইবার MTP প্যাচ কর্ড কাস্টম মিটার | ||||||
7236008 | ZCM2152HIA1X | MTP ফিমেল থেকে MTP ফিমেল SM 3.0mm LSZH 24 ফাইবার MTP প্যাচ কর্ড কাস্টম মিটার | ||||||
7236009 | ZCM2127HLA1X | MTP মহিলা থেকে MTP মহিলা OM3 3.0mm LSZH 12 ফাইবার MTP প্যাচ কর্ড কাস্টম মিটার | ||||||
7236010 | ZCM2157HLA1X | MTP মহিলা থেকে MTP মহিলা OM3 3.0mm LSZH 24 ফাইবার MTP প্যাচ কর্ড কাস্টম মিটার | ||||||
7236011 | ZCM2128HMA1X | MTP মহিলা থেকে MTP মহিলা OM4 3.0mm LSZH 12 ফাইবার MTP প্যাচ কর্ড কাস্টম মিটার | ||||||
7236012 | ZCM2158HMA1X | MTP মহিলা থেকে MTP মহিলা OM4 3.0mm LSZH 24 ফাইবার MTP প্যাচ কর্ড কাস্টম মিটার |
প্যাকেজিং
এই সহজে নেওয়া এবং ভাল-সুরক্ষিত ফাইবার অপটিক্যাল কেবল প্যাকেজটিকে OMC দ্বারা ডিফল্ট হিসাবে লেবেল এবং চিহ্নিত করা হয়েছে। স্ট্যান্ডার্ড শক্ত কাগজের আকার: 34*22*15 সেমি;44*34*24 সেমি;54*39*34 সেমি।কোন শক্ত কাগজ ব্যবহার করা হবে তা পণ্যের পরিমাণের উপর নির্ভর করে।প্যাকিং কাস্টমাইজ করা যাবে. | ||||||||
আপনার জন্য OEM/ODM পরিষেবা
1. তারের রঙ, মুদ্রণ শব্দ, তারের জ্যাকেটের উপাদান, সংযোগকারীর রঙ | ||||||||
2. OEM লেবেল, রিং সনাক্ত করুন, তারের লেবেল,বাক্স, শিপিং চিহ্ন | ||||||||
3. বিভিন্ন মানের স্তর. |
