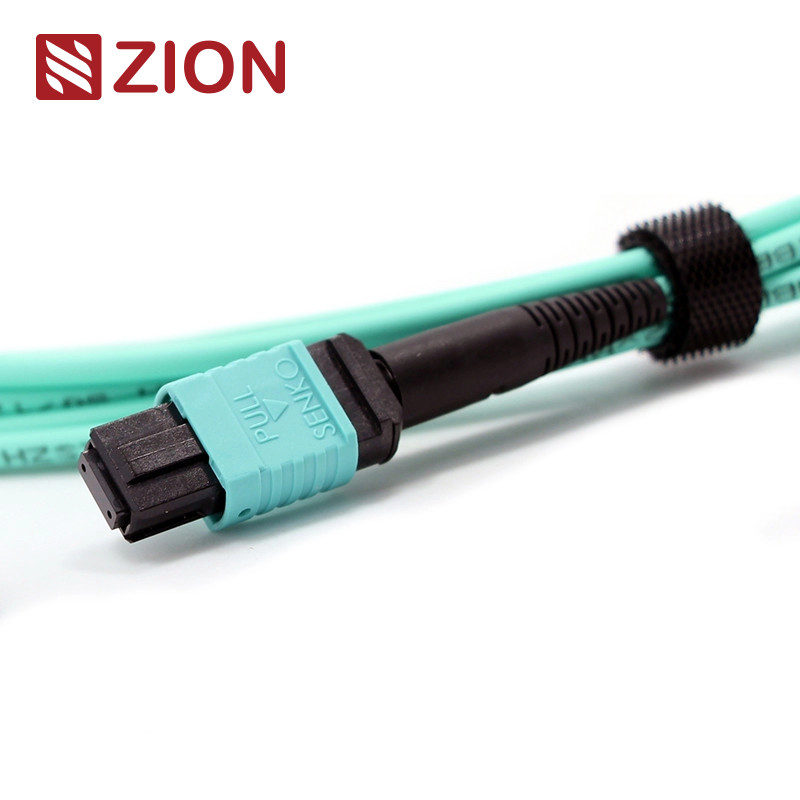

MTP মহিলা থেকে MTP মহিলা OM3 3.0mm LSZH 24 ফাইবার MTP প্যাচ কর্ড কাস্টম মিটার
জায়ন কোড এবং বর্ণনা
জায়ন কোড
জায়ন বর্ণনা
ZCM2157HLA1X
MTP মহিলা থেকে MTP মহিলা OM3 3.0mm LSZH 24 ফাইবার MTP প্যাচ কর্ড কাস্টম মিটার
MTP সংযোগকারী হল এক ধরনের ফাইবার সংযোগকারী।MTP (মাল্টি-ফাইবার পুশ অন) হল একটি মাল্টি-কোর ফাইবার সংযোগকারী প্রকার।এমটিপি হাই-ডেনসিটি ফাইবার প্রি-কানেকশন সিস্টেমটি বর্তমানে প্রধানত ডেটা সেন্টারের উচ্চ-ঘনত্বের পরিবেশ, বিল্ডিংয়ে অপটিক্যাল ফাইবার প্রয়োগ এবং অপটিক্যাল ট্রান্সসিভার সরঞ্জাম যেমন অপটিক্যাল ডিভাইসের অভ্যন্তরীণ সংযোগ অ্যাপ্লিকেশনগুলিতে ব্যবহৃত হয়। , 40G, 100G, QSFP+।
MTP সংযোগকারী প্রকারগুলিকে IEC 61754-7 প্রবিধান অনুসারে আলাদা করা হয়: মূল সংখ্যা (অ্যারে নম্বর), পুরুষ প্রধান (পুরুষ, মহিলা), পোলারিটি (PC বা APC)।
MTP-MTP 3.0mm LSZH ফাইবার প্যাচ কর্ড।MTP ফাইবার প্যাচ কর্ড তারের উভয় প্রান্তে MTP সংযোগকারী দিয়ে বন্ধ করা হয়।এমটিপি ফাইবার প্যাচ কর্ড একটি স্থায়ী লিঙ্ক হিসাবে এমটিপি মডিউলগুলিকে একসাথে সংযুক্ত করে।ফাইবার প্যাচ কর্ড 12, 24, 48,60,72 ,96,144 ফাইবার সহ উপলব্ধ।10/40/100Gbps ডেটা সেন্টার সমাধান পর্যন্ত গতি সমর্থন করে।এগুলি সাধারণত ক্যাসেট, প্যানেল বা রগডাইজড এমটিপি ফ্যান-আউটগুলিকে আন্তঃসংযোগ করার জন্য এবং ডেটা সেন্টার এবং অন্যান্য উচ্চ ফাইবার পরিবেশে উচ্চ-ঘনত্বের ব্যাকবোন ক্যাবলিংয়ের দ্রুত স্থাপনের সুবিধার্থে গৃহীত হয়।এছাড়াও, প্যাচ প্যানেলে সংযোগকারী শৈলী পরিবর্তন করার পরে MTP অনেক নমনীয়তা এবং সুবিধা প্রদান করে।তারের ট্রাঙ্কে সংযোগকারী পরিবর্তন করার পরিবর্তে, প্যাচ প্যানেলের ক্রসকানেক্ট পাশে নতুন সংযোগকারী শৈলী সহ একটি নতুন ক্যাসেট ইনস্টল করুন।
12F MTP-MTP ফাইবার প্যাচ কর্ডটি 40G QSFP+ SR4, 40G QSFP+ CSR4 এবং 100G QSFP28 SR4 অপটিক্স সরাসরি সংযোগ এবং উচ্চ-ঘনত্ব ডেটা সেন্টারের জন্য ডিজাইন করা হয়েছে।
সংযোগকারীর শিল্প মান:
সংযোগকারী
রেফারেন্স
হাউজিং বিবরণ
এমটিপি সিঙ্গেলমোড
EIA/TIA-604-5
SM APC: সবুজ সংযোগকারী + কালো বুট (স্ট্যান্ডার্ড লস MTP) SM APC: হলুদ সংযোগকারী + কালো বুট (অতি কম ক্ষতি MTP)
IEC স্ট্যান্ডার্ড IEC-61754-7 পূরণ করে;IEC61755, Telcordia GR-1435-CORE, JIS C5982;TIA-604-5(FOCIS5) অনুগত স্ট্রাকচার্ড ক্যাবলিং প্রতি TIA-568-C
10G ফাইবার চ্যানেল কমপ্লায়েন্ট
40G এবং 100G IEEE 802.3
অপটিক্যাল স্পেসিফিকেশন:
বিশেষ আইটেম.
একক মোড (APC 8-ডিগ্রী পালিশ)
মাল্টিমোড (পিসি ফ্ল্যাট পলিশ)
এনসারশন লস (এমটিপি) (আইইসি 61300-3-34)
স্ট্যান্ডার্ড ক্ষতি:≤0.75dB(সর্বোচ্চ), ≤0.50dB(সাধারণ) সুপার কম ক্ষতি:≤0.35dB(সর্বোচ্চ), ≤0.20dB(সাধারণ)
স্ট্যান্ডার্ড ক্ষতি:≤0.6dB(সর্বোচ্চ), ≤0.50(সাধারণ) সুপার কম ক্ষতি:≤0.35dB(সর্বোচ্চ) , ≤0.20dB(সাধারণ)
সন্নিবেশ ক্ষতি (LC/SC/FC/ST) (আইইসি 61300-3-6)
≤0.3dB
≤0.3dB
রিটার্ন লস (এমটিপি)
≥60dB(8 ডিগ্রি পলিশিং)
≥25dB
রিটার্ন লস (LC/SC/FC/ST)
APC≥60dB;UPC≥50dB
≥35dB
স্থায়িত্ব
<0.3dBসাধারণ পরিবর্তন, 200টি মিলন
বিনিময়যোগ্যতা
≤0.2dB
প্রসার্য শক্তি
>70N
প্লাগ ইন বার
>600
অপারেটিং তাপমাত্রা (℃)
· -40 থেকে + 85° সে
বৈশিষ্ট্য:
কম সন্নিবেশ ক্ষতি, উচ্চ রিটার্ন ক্ষতি
MT ভিত্তিক মাল্টি-ফাইবার সংযোগকারী, 4,8,12 এবং 24 ফাইবার সংযোগকারীর সমাপ্তি এবং সমাবেশগুলি
ফাইবার ভর-সমাপ্তির জন্য অর্থনৈতিক সমাধান
কম ক্ষতি এবং স্ট্যান্ডার্ড লস এসএম এবং এমএম অ্যাপ্লিকেশনের জন্য ডিজাইন করা হয়েছে
রাগডাইজড বৃত্তাকার তারের, ডিম্বাকৃতি তারের এবং বেয়ার রিবন বিকল্প উপলব্ধ
ফাইবার টাইপ, পলিশ টাইপ এবং/অথবা কানেক্টর গ্রেড আলাদা করার জন্য কালার কোডেড হাউজিং পাওয়া যায়
পুনরাবৃত্তিযোগ্যতা এবং বিনিময়যোগ্যতা ভাল
আবেদন:
OMC-এর সমস্ত MTP সংযোগকারী Senko/Nissin/Sumitomo থেকে এসেছে।MTP প্যাচ কর্ড হল এক ধরনের উচ্চ ঘনত্বের তারের সমাবেশ যা সাধারণত তিনটি ক্ষেত্রে ব্যবহার করা হয়।
উচ্চ ঘন ডিগ্রী পরিবেশের সাথে ডেটা সেন্টার অ্যাপ্লিকেশন
তিনটি সংযোগ পদ্ধতি সঠিক MTP/MTP পোলারিটি রাখতে সাহায্য করে
বেস-24 পোলারিটি সলিউশন
উচ্চ ব্যান্ডউইথের ক্রমবর্ধমান চাহিদার সাথে তাল মিলিয়ে চলার জন্য, 100G নেটওয়ার্কে স্থানান্তরের সুবিধার্থে 24-ফাইবার MTP/MPO কেবল চালু করা হয়েছে।এটি একই পদচিহ্নে 12-ফাইবার ক্যাবলিংয়ের ঘনত্বকে দ্বিগুণ করে, যা ফাইবারের সংখ্যা হ্রাস করে, কম তারের পথের অনুমতি দেয় এবং বায়ুপ্রবাহ উন্নত করে।বেস-24 MTP/MPO ক্যাবলিংয়ের পোলারিটি রক্ষণাবেক্ষণ, যাইহোক, আরও জটিল।OMC টাইপ A (কী-আপ থেকে কী-ডাউন) MTP/MPO ট্রাঙ্ক কেবলের সুপারিশ করে।আমাদের Type Aand Type AF ক্যাসেটের সাথে, A-to-A প্যাচ ক্যাবলের আর প্রয়োজন নেই।সংযোগ পদ্ধতি নিম্নলিখিত ছবিতে চিত্রিত করা হয়েছে
জিয়ন কমিউনিকেশনের হট ট্রাঙ্ক ক্যাবল
জায়ন কোড
জায়ন বর্ণনা
7236001
ZCM1122HIA1X
এমপিও মহিলা থেকে এমপিও মহিলা এসএম 3.0 মিমি LSZH 12 ফাইবার এমপিও প্যাচ কর্ড কাস্টম মিটার
7236002
ZCM1152HIA1X
এমপিও মহিলা থেকে এমপিও মহিলা SM 3.0mm LSZH 24 ফাইবার এমপিও প্যাচ কর্ড কাস্টম মিটার
7236003
ZCM1127HLA1X
এমপিও মহিলা থেকে এমপিও মহিলা OM3 3.0mm LSZH 12 ফাইবার এমপিও প্যাচ কর্ড কাস্টম মিটার
7236004
ZCM1157HLA1X
এমপিও মহিলা থেকে এমপিও মহিলা OM3 3.0mm LSZH 24 ফাইবার এমপিও প্যাচ কর্ড কাস্টম মিটার
7236005
ZCM1128HMA1X
এমপিও মহিলা থেকে এমপিও মহিলা OM4 3.0 মিমি LSZH 12 ফাইবার এমপিও প্যাচ কর্ড কাস্টম মিটার
7236006
ZCM1158HMA1X
এমপিও মহিলা থেকে এমপিও মহিলা OM4 3.0 মিমি LSZH 24 ফাইবার এমপিও প্যাচ কর্ড কাস্টম মিটার
7236007
ZCM2122HIA1X
MTP ফিমেল থেকে MTP ফিমেল SM 3.0mm LSZH 12 ফাইবার MTP প্যাচ কর্ড কাস্টম মিটার
7236008
ZCM2152HIA1X
MTP ফিমেল থেকে MTP ফিমেল SM 3.0mm LSZH 24 ফাইবার MTP প্যাচ কর্ড কাস্টম মিটার
7236009
ZCM2127HLA1X
MTP মহিলা থেকে MTP মহিলা OM3 3.0mm LSZH 12 ফাইবার MTP প্যাচ কর্ড কাস্টম মিটার
7236010
ZCM2157HLA1X
MTP মহিলা থেকে MTP মহিলা OM3 3.0mm LSZH 24 ফাইবার MTP প্যাচ কর্ড কাস্টম মিটার
7236011
ZCM2128HMA1X
MTP মহিলা থেকে MTP মহিলা OM4 3.0mm LSZH 12 ফাইবার MTP প্যাচ কর্ড কাস্টম মিটার
7236012
ZCM2158HMA1X
MTP মহিলা থেকে MTP মহিলা OM4 3.0mm LSZH 24 ফাইবার MTP প্যাচ কর্ড কাস্টম মিটার
প্যাকেজিং
এই সহজে নেওয়া এবং ভাল-সুরক্ষিত ফাইবার অপটিক্যাল কেবল প্যাকেজটিকে OMC দ্বারা ডিফল্ট হিসাবে লেবেল এবং চিহ্নিত করা হয়েছে। স্ট্যান্ডার্ড শক্ত কাগজের আকার: 34*22*15 সেমি;44*34*24 সেমি;54*39*34 সেমি।কোন শক্ত কাগজ ব্যবহার করা হবে তা পণ্যের পরিমাণের উপর নির্ভর করে।প্যাকিং কাস্টমাইজ করা যেতে পারে।
