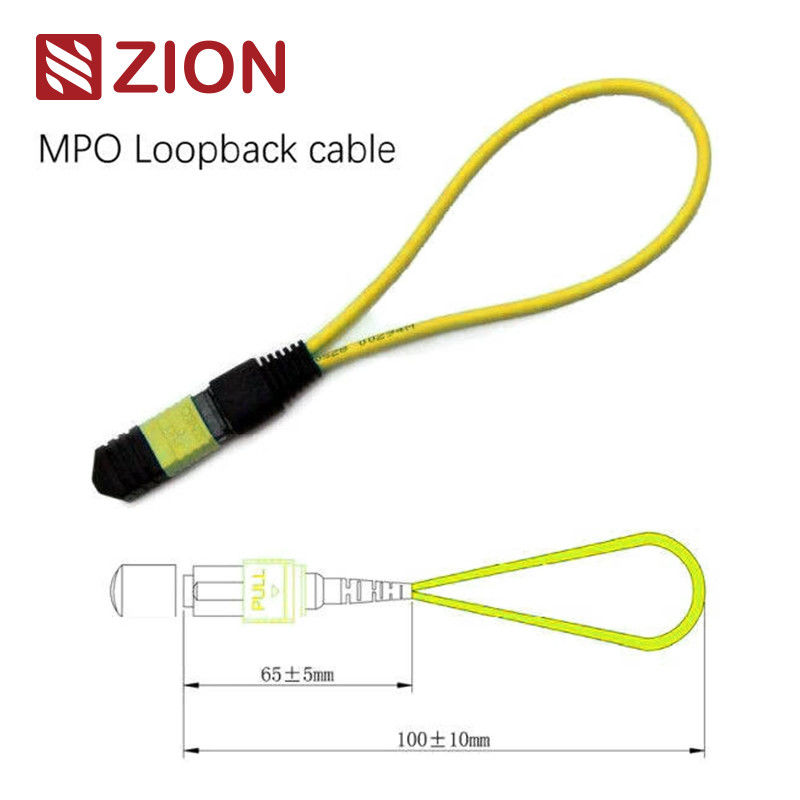

MPO লুপ LOOPBACK-এ MPO ব্যাক রিং জাম্পিং লাইন ধারণ করে এবং একই সংযোগকারীতে আলোর পথ অর্জন করতে ফাইবারের উভয় প্রান্তকে একটি MPO সংযোগকারীতে রাখে।ডিভাইসের লঞ্চ ক্ষমতা এবং প্রাপ্তির সংবেদনশীলতা, বিশেষ করে 40/100G নেটওয়ার্ক যোগাযোগে, ফাইবার নেটওয়ার্কে একটি একক উপাদান বা ইন্টারফেসের কার্যকর পরীক্ষা এবং মূল্যায়ন অর্জনের জন্য সংকেত ফেরত দিয়ে বিভিন্ন সম্ভাব্য ঘটনা সনাক্ত করতে পারে।
অপটিক্যাল ফাইবার সার্কিটের অনেক কনফিগারেশন রয়েছে, যা 8-কোর, 12-কোর এবং 24-কোর এমপিও সংযোগকারী এবং পরীক্ষায় পোর্টের সাথে খাপ খাইয়ে নেওয়ার জন্য বেশ কয়েকটি ফাইবার ফাইবার কনফিগারেশন মিটমাট করতে পারে। MPO ইন্টারফেস সমন্বিত - 40GBASE-SR4/CSR4 QSFP+ ডিভাইস।12F MPO ফাইবার লুপব্যাক মডিউল MPO ইন্টারফেস - 40GBASESR4 QSFP+ বা 100GBASE-SR4 ডিভাইস সমন্বিত ট্রান্সসিভারগুলির যাচাইকরণ এবং পরীক্ষার অনুমতি দেয়।24F MPO ফাইবার লুপব্যাক মডিউল MPO ইন্টারফেস - 100GBASESR10 CXP/CFP ডিভাইস সমন্বিত ট্রান্সসিভারগুলির যাচাইকরণ এবং পরীক্ষার অনুমতি দেয়৷
এমপিও লুপব্যাক মডিউল ট্রান্সমিট এবং রিসিভিং ফাংশন পরীক্ষা করার জন্য একটি লুপড সিগন্যাল প্রদান করে।এটি পরীক্ষার পরিবেশে ব্যাপকভাবে ব্যবহৃত হয় বিশেষ করে সমান্তরাল অপটিক্স 40 এবং 100G নেটওয়ার্কের মধ্যে।এমপিও ট্রান্সসিভার ইন্টারফেসের ট্রান্সসিভার (TX) এবং রিসিভার (RX) অবস্থানগুলিকে লিঙ্ক করার জন্য লুপব্যাক তৈরি করা হয়েছে।MPO লুপব্যাক অপটিক্যাল নেটওয়ার্ক সেগমেন্টের IL টেস্টিংকে সহজতর করতে পারে এবং সেগুলোকে MPO ট্রাঙ্কস/প্যাচ লিডের সাথে সংযুক্ত করে।
ওএমসি এমপিও নেটওয়ার্ক উপাদান এবং সিস্টেমের বার্ন-ইন এবং পরীক্ষার জন্য এমপিও ফাইবার অপটিক লুপব্যাক সমাবেশের একটি লাইন অফার করে।এই এমপিও লুপব্যাক অ্যাসেম্বলিগুলি কার্যকরভাবে ট্রান্সমিটার ক্ষমতা এবং নেটওয়ার্ক সরঞ্জামের রিসিভার সংবেদনশীলতা পরীক্ষা করতে ব্যবহৃত হয়, বিশেষ করে টেলিকম এবং ডেটাকম প্রয়োজনীয়তার জন্য।এই অ্যাপ্লিকেশনগুলির জন্য উপলব্ধ সর্বোচ্চ ঘনত্বের জন্য তারা একটি কমপ্যাক্ট হাউজিং এ প্যাকেজ করা হয়।
IEC স্ট্যান্ডার্ড IEC-61754-7 পূরণ করে;IEC61755, Telcordia GR-1435-CORE, JIS C5982;TIA-604-5(FOCIS5) অনুগত স্ট্রাকচার্ড ক্যাবলিং প্রতি TIA-568-C
10G ফাইবার চ্যানেল কমপ্লায়েন্ট
40G এবং 100G IEEE 802.3
উপাদানের বিবরণ
অপটিক্যাল স্পেসিফিকেশন:
আইটেম
প্যারামিটার
ফাইবার টাইপ
একক অবস্থা
ফাইবার ব্যাস
9/125um
সন্নিবেশ ক্ষতি
SM(G657A1)<1.0dB
ক্ষতি ফেরত
এস.এম৷50dB
সন্নিবেশ-টান পরীক্ষা
500 বার, IL<0.5dB
অপারেশন তাপমাত্রা
-40℃~ +80℃
ফাইবার অপটিক লুপব্যাক টেস্টিং:
সাধারণত, একটি লুপব্যাক পরীক্ষা হল একটি পরীক্ষা যেখানে একটি যোগাযোগ ডিভাইস থেকে একটি সংকেত পাঠানো হয় এবং এটি ভালভাবে কাজ করছে কিনা বা নেটওয়ার্কে ত্রুটিপূর্ণ নোডের সমস্যা সমাধানের উপায় হিসাবে নির্ধারণ করার উপায় হিসাবে ডিভাইসে ফিরে লুপ করা হয়।ফাইবার অপটিক লুপব্যাক পরীক্ষার জন্য, অপটিক্যাল লুপব্যাকগুলি ডিভাইসের অপারেশনাল নির্ভরযোগ্যতা যাচাই করতে ব্যবহৃত হয়।ডেটা ট্রান্সমিশনের জন্য ফাইবার অপটিক লুপব্যাক ক্যাবল বা ফাইবার অপটিক লুপব্যাক মডিউল ব্যবহার করে, ডিভাইস দ্বারা নির্গত সিগন্যালটি একটি সক্রিয় উপাদানের ট্রান্সমিট (Tx) প্রান্ত থেকে একই উপাদানের রিসিভ (Rx) প্রান্তে ফিরে যায়।
আবেদন:
ব্যবহারিক প্রয়োগের ক্ষেত্রে, ফাইবার অপটিক লুপব্যাক পরীক্ষা প্রায়শই ফাইবার অপটিক ট্রান্সসিভার পরীক্ষা করার জন্য নিযুক্ত করা হয়।যেহেতু ট্রান্সসিভারে আলোক সংকেত গ্রহণ এবং প্রেরণের জন্য দুটি পোর্ট রয়েছে, তাই পোর্টগুলি এখনও চালু আছে কিনা তা পরীক্ষা করা প্রয়োজন।সুতরাং, ফাইবার অপটিক লুপব্যাক পরীক্ষা ট্রান্সসিভার রক্ষণাবেক্ষণের জন্য সবচেয়ে সুবিধাজনক উপায়।পরীক্ষার প্রক্রিয়া হল ট্রান্সমিটার পোর্ট থেকে রিসিভার পোর্টে লেজার সিগন্যাল রুট করে।তারপরে প্রেরিত প্যাটার্নটি প্রাপ্ত প্যাটার্নের সাথে তুলনা করা হয় যাতে তারা অভিন্ন এবং কোন ত্রুটি নেই।
40G বা 100G MPO/MPO ইন্টারফেস ট্রান্সসিভারের সাথে সংযোজিত
লুপব্যাক মডিউল ফাইবার অপটিক নেটওয়ার্ক সরঞ্জামের ট্রান্সমিশন ক্ষমতা এবং রিসিভার সংবেদনশীলতা পরীক্ষা করার জন্য ব্যবহার করা যেতে পারে।
নামকরণের নিয়ম ও আদেশ নিশ্চিতকরণ তথ্য:
সংযোগকারী
ফাইবার চ্যানেল
পোলারিটি (চ্যানেল সারিবদ্ধকরণ)
একটি নির্দিষ্ট ট্রান্সসিভারের জন্য কোনটি বেছে নেবেন?
ট্রান্সসিভার এবং লুপব্যাকের সাধারণ বৈশিষ্ট্যগুলি বিবেচনা করে, ট্রান্সসিভারের জন্য একটি লুপব্যাক নির্বাচন করার সময় আমাদের সংযোগকারীর ধরন, পলিশের ধরন এবং তারের ধরন সম্পর্কে চিন্তা করা উচিত।কিছু বেশিরভাগ ব্যবহৃত ট্রান্সসিভার মডিউলের জন্য নির্বাচন নির্দেশিকা নিম্নলিখিত টেবিলে সংক্ষিপ্ত করা হয়েছে।
সারণী 1: 10G SFP+ ট্রান্সসিভারের জন্য লুপব্যাক পছন্দ
মডেল
ইন্টারফেসের ধরন
তারের ধরন
উপযুক্ত লুপব্যাক
10GBASE-USR
এলসি ডুপ্লেক্স (পিসি)
এমএমএফ
LC/UPC ডুপ্লেক্স মাল্টিমোড ফাইবার লুপব্যাক
10GBASE-SR
এলসি ডুপ্লেক্স (ইউপিসি)
এমএমএফ
10GBASE-LR
এলসি ডুপ্লেক্স (ইউপিসি)
এমএমএফ
10GBASE-ER
এলসি ডুপ্লেক্স (ইউপিসি)
এসএমএফ
LC/UPC ডুপ্লেক্স একক-মোড ফাইবার লুপব্যাক
10GBASE-ZR
এলসি ডুপ্লেক্স (পিসি)
এসএমএফ
সারণি 2: 40G QSFP+ ট্রান্সসিভারের জন্য লুপব্যাক পছন্দ
মডেল
ইন্টারফেসের ধরন
তারের ধরন
উপযুক্ত লুপব্যাক
40GBASE-CSR4
MTP/MPO (UPC)
এমএমএফ
8/12 ফাইবার MTP/UPC মাল্টিমোড ফাইবার লুপব্যাক
40GBASE-SR4
MTP/MPO (UPC)
এমএমএফ
40GBASE-PLRL4
MTP/MPO (APC)
এসএমএফ
8/12 Fibers MTP/APC একক-মোড ফাইবার লুপব্যাক
40GBASE-PLR4
MTP/MPO (APC)
এসএমএফ
40GBASE-LR4
এলসি ডুপ্লেক্স (পিসি)
এসএমএফ
LC/UPC ডুপ্লেক্স একক-মোড ফাইবার লুপব্যাক
40GBASE-LR4L
এলসি ডুপ্লেক্স (ইউপিসি)
এসএমএফ
40GBASE-ER4
এলসি ডুপ্লেক্স (ইউপিসি)
এসএমএফ
40GBASE-LX4
এলসি ডুপ্লেক্স (ইউপিসি)
MMF/SMF
LC/UPC ডুপ্লেক্স মাল্টিমোড/একক
সারণী 3: 100G QSFP28 ট্রান্সসিভারের জন্য লুপব্যাক পছন্দ
মডেল
ইন্টারফেসের ধরন
তারের ধরন
উপযুক্ত লুপব্যাক
100GBASE-SR4
MTP/MPO (UPC)
এমএমএফ
8/12 ফাইবার MTP/UPC মাল্টিমোড ফাইবার লুপব্যাক
100GBASE-PSM4
MTP/MPO (APC)
এসএমএফ
8/12 Fibers MTP/APC একক-মোড ফাইবার লুপব্যাক
100GBASE-LR4
এলসি ডুপ্লেক্স (পিসি)
এসএমএফ
LC/UPC ডুপ্লেক্স একক-মোড ফাইবার লুপব্যাক
সারণি 4: CFP ট্রান্সসিভারের জন্য লুপব্যাক পছন্দ
মডেল
ইন্টারফেসের ধরন
তারের ধরন
উপযুক্ত লুপব্যাক
40GBASE-SR4 CFP
MTP/MPO (UPC)
এমএমএফ
8/12 ফাইবার MTP/UPC মাল্টিমোড ফাইবার লুপব্যাক
40GBASE-LR4 CFP
SC ডুপ্লেক্স (UPC)
এসএমএফ
SC/UPC ডুপ্লেক্স একক-মোড ফাইবার লুপব্যাক
40GBASE-FR CFP
SC ডুপ্লেক্স (UPC)
এসএমএফ
100GBASE-LR4 CFP
এসসি ডুপ্লেক্স (পিসি/ইউপিসি)
এসএমএফ
100GBASE-ER4 CFP
এসসি ডুপ্লেক্স (পিসি/ইউপিসি)
এসএমএফ
100GBASE-SR4 CFP
এমপিও/এমটিপি (ইউপিসি)
এমএমএফ
24 ফাইবার MTP/UPC মাল্টিমোড ফাইবার লুপব্যাক
উপসংহার
এই পোস্টটি কিছু সর্বাধিক ব্যবহৃত ফাইবার অপটিক ট্রান্সসিভারের জন্য নির্দিষ্ট ফাইবার লুপব্যাক পছন্দ নিয়ে আলোচনা করে।এই পোস্টে উল্লেখ করা হয়নি এমন অন্যান্য ট্রান্সসিভার মডিউলগুলির জন্য, আমরা এটির ইন্টারফেসের ধরন, শারীরিক যোগাযোগ এবং তারের প্রকার সম্পর্কে বিশদ বিবরণ পেয়ে কীভাবে এটির জন্য একটি উপযুক্ত লুপব্যাক চয়ন করতে পারি তাও জানতে পারি।
জিওন কমিউনিকেশনের হট এমপিও ফাইবার অপটিক লুপব্যাক
জায়ন কোড
জায়ন বর্ণনা
7236013
ZCM1111HXA1
8F এমপিও এসএম ফাইবার অপটিক লুপব্যাক মডিউল/কেবল
7236014
ZCM1121HXA1
12F এমপিও এসএম ফাইবার অপটিক লুপব্যাক মডিউল/কেবল
7236015
ZCM1141HXA1
24F এমপিও এসএম ফাইবার অপটিক লুপব্যাক মডিউল/কেবল
7236016
ZCM1116HXA1
8F MPO OM3 ফাইবার অপটিক লুপব্যাক মডিউল/কেবল
7236017
ZCM1126HXA1
12F MPO OM3 ফাইবার অপটিক লুপব্যাক মডিউল/কেবল
7236018
ZCM1146HXA1
24F MPO OM3 ফাইবার অপটিক লুপব্যাক মডিউল/কেবল
7236019
ZCM1117HXA1
8F MPO OM4 ফাইবার অপটিক লুপব্যাক মডিউল/কেবল
7236020
ZCM1127HXA1
12F MPO OM4 ফাইবার অপটিক লুপব্যাক মডিউল/কেবল
7236021
ZCM1147HXA1
24F MPO OM4 ফাইবার অপটিক লুপব্যাক মডিউল/কেবল
7236022
ZCM2111HXA1
8F MTP SM ফাইবার অপটিক লুপব্যাক মডিউল/কেবল
7236023
ZCM2121HXA1
12F MTP SM ফাইবার অপটিক লুপব্যাক মডিউল/কেবল
7236024
ZCM2141HXA1
24F MTP SM ফাইবার অপটিক লুপব্যাক মডিউল/কেবল
7236025
ZCM2116HXA1
8F MTP OM3 ফাইবার অপটিক লুপব্যাক মডিউল/কেবল
7236026
ZCM2126HXA1
12F MTP OM3 ফাইবার অপটিক লুপব্যাক মডিউল/কেবল
7236027
ZCM2146HXA1
24F MTP OM3 ফাইবার অপটিক লুপব্যাক মডিউল/কেবল
7236028
ZCM2117HXA1
8F MTP OM4 ফাইবার অপটিক লুপব্যাক মডিউল/কেবল
7236029
ZCM2127HXA1
12F MTP OM4 ফাইবার অপটিক লুপব্যাক মডিউল/কেবল
7236030
ZCM2147HXA1
24F MTP OM4 ফাইবার অপটিক লুপব্যাক মডিউল/কেবল
প্যাকেজিং
এই সহজে নেওয়া এবং ভাল-সুরক্ষিত ফাইবার অপটিক্যাল কেবল প্যাকেজটিকে OMC দ্বারা ডিফল্ট হিসাবে লেবেল এবং চিহ্নিত করা হয়েছে। স্ট্যান্ডার্ড শক্ত কাগজের আকার: 34*22*15 সেমি;44*34*24 সেমি;54*39*34 সেমি।কোন শক্ত কাগজ ব্যবহার করা হবে তা পণ্যের পরিমাণের উপর নির্ভর করে।প্যাকিং কাস্টমাইজ করা যাবে.
কম সন্নিবেশ ক্ষতি · প্রশস্ত পাস ব্যান্ড · উচ্চ চ্যানেল বিচ্ছিন্নতা 1.02±0.05 মিমি এইচডিপিই · উচ্চ স্থিতিশীলতা এবং নির্ভরযোগ্যতা পরিবর্তিত পলিথিন · অপটিক্যাল পাথ PET ফয়েলে ইপোক্সি মুক্ত
