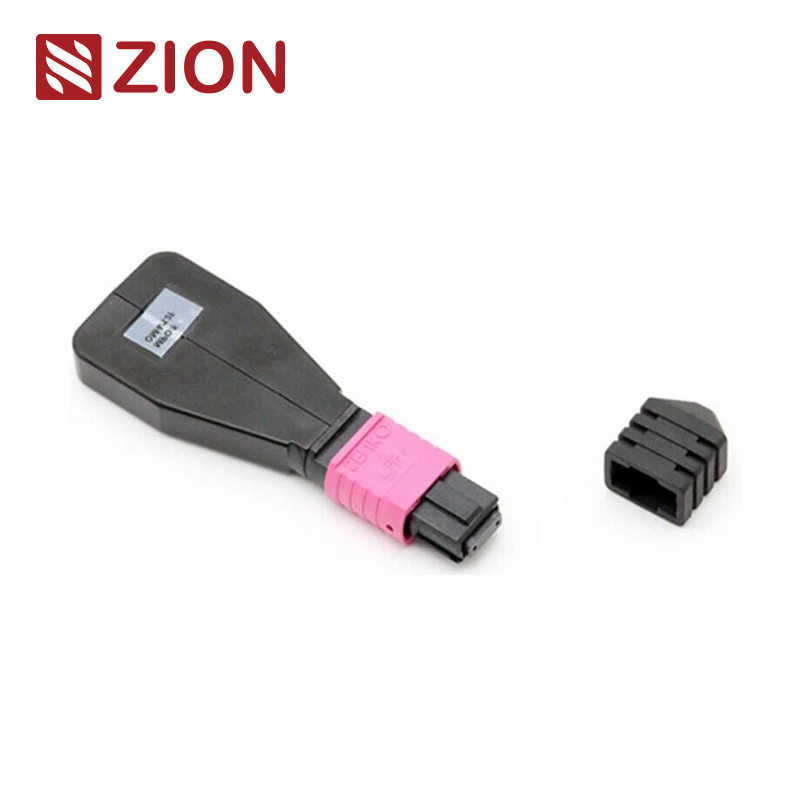

24 ফাইবার MTP OM4 ফাইবার অপটিক লুপব্যাক মডিউল কেবল

24 Fibers MTP OM4 Fiber Optic Loopback Module Cable

বেসিক ইনফরমেশন

উৎপত্তি স্থল:	চীন
পরিচিতিমুলক নাম:	HELLOSIGNAL® OR OEM

ন্যূনতম চাহিদার পরিমাণ:	50PCS
প্যাকেজিং বিবরণ:	10 পিসি / প্লাস্টিক ব্যাগ
ডেলিভারি সময়:	সাধারণত আমানত প্রাপ্তির 25 দিন পরে।
পরিশোধের শর্ত:	টি/টি
যোগানের ক্ষমতা:	সীমাহীন

ভালো দাম এখন যোগাযোগ

বিস্তারিত তথ্য

ফাইবার ব্যাস:	50/125um, 62.5/125um	সন্নিবেশ ক্ষতি:	MM＜1.0dB
রিটার্ন লস:	MM＞25dB	সন্নিবেশ-টান পরীক্ষা:	600 বারের উপরে, IL＜0.5dB
অপারেটিং তাপমাত্রা (℃):	-40℃~ +80℃
লক্ষণীয় করা:	24 ফাইবার অপটিক্যাল লুপব্যাক মডিউল , 24 এফ ফাইবার অপটিক লুপব্যাক মডিউল

পণ্যের বর্ণনা

MTP/MPO

12F MPO(MTP)-MPO(MTP) ফাইবার প্যাচ কর্ড 40G QSFP+ SR4 এর জন্য ডিজাইন করা হয়েছে

40G QSFP+ CSR4 এবং 100G QSFP28 SR4 অপটিক্স সরাসরি সংযোগ এবং উচ্চ-ঘনত্ব ডেটা সেন্টার

24F MTP OM4 ফাইবার অপটিক লুপব্যাক মডিউল/কেবল

জায়ন কোড এবং বর্ণনা

জায়ন কোড		জায়ন বর্ণনা
ZCM2147HXA1		24F MTP OM4 ফাইবার অপটিক লুপব্যাক মডিউল/কেবল
MTP লুপ LOOPBACK-এ MTP ব্যাক রিং জাম্পিং লাইন ধারণ করে এবং একই সংযোগকারীতে আলোর পথ অর্জন করতে ফাইবারের উভয় প্রান্তকে একটি MTP সংযোগকারীতে রাখে।ডিভাইসের লঞ্চ ক্ষমতা এবং প্রাপ্তির সংবেদনশীলতা, বিশেষ করে 40/100G নেটওয়ার্ক যোগাযোগে, ফাইবার নেটওয়ার্কে একটি একক coMTPnent বা ইন্টারফেসের কার্যকর পরীক্ষা এবং মূল্যায়ন অর্জনের জন্য সংকেত ফেরত দিয়ে বিভিন্ন সম্ভাব্য ঘটনা সনাক্ত করতে পারে।
অপটিক্যাল ফাইবার সার্কিটের অনেক কনফিগারেশন আছে, যা 8-কোর, 12-কোর এবং 24-কোর এমটিপি সংযোগকারী এবং বেশ কয়েকটি ফাইবার ফাইবার কনফিগারেশনকে পরীক্ষায় পোর্টের সাথে মানিয়ে নিতে পারে। MTP ইন্টারফেস সমন্বিত - 40GBASE-SR4/CSR4 QSFP+ ডিভাইস।12F MTP ফাইবার লুপব্যাক মডিউল MTP ইন্টারফেস - 40GBASESR4 QSFP+ বা 100GBASE-SR4 ডিভাইস সমন্বিত ট্রান্সসিভারগুলির যাচাইকরণ এবং পরীক্ষার অনুমতি দেয়।24F MTP ফাইবার লুপব্যাক মডিউল MTP ইন্টারফেস - 100GBASESR10 CXP/CFP ডিভাইস সমন্বিত ট্রান্সসিভারগুলির যাচাইকরণ এবং পরীক্ষার অনুমতি দেয়৷
MTP লুপব্যাক মডিউল ট্রান্সমিট এবং রিসিভিং ফাংশন পরীক্ষা করার জন্য একটি লুপড সিগন্যাল প্রদান করে।এটি পরীক্ষার পরিবেশে ব্যাপকভাবে ব্যবহৃত হয় বিশেষ করে সমান্তরাল অপটিক্স 40 এবং 100G নেটওয়ার্কের মধ্যে।MTP ট্রান্সসিভার ইন্টারফেসের ট্রান্সসিভার (TX) এবং রিসিভার (RX) অবস্থানগুলিকে লিঙ্ক করার জন্য লুপব্যাক তৈরি করা হয়েছে।MTP লুপব্যাকগুলি MTP ট্রাঙ্কস/প্যাচ লিডগুলির সাথে সংযুক্ত করে অপটিক্যাল নেটওয়ার্ক সেগমেন্টগুলির IL পরীক্ষার সুবিধা এবং গতি বাড়াতে পারে।
OMC বার্ন-ইন এবং MTP নেটওয়ার্ক coMTPnents এবং সিস্টেমগুলির পরীক্ষার জন্য MTP ফাইবার অপটিক লুপব্যাক সমাবেশগুলির একটি লাইন অফার করে।এই MTP লুপব্যাক অ্যাসেম্বলিগুলি কার্যকরভাবে ট্রান্সমিটার ক্ষমতা এবং নেটওয়ার্ক সরঞ্জামের রিসিভার সংবেদনশীলতা পরীক্ষা করতে ব্যবহৃত হয়, বিশেষ করে টেলিকম এবং ডেটাকম প্রয়োজনীয়তার জন্য।এই অ্যাপ্লিকেশনগুলির জন্য উপলব্ধ সর্বোচ্চ ঘনত্বের জন্য তারা একটি কমপ্যাক্ট হাউজিং এ প্যাকেজ করা হয়।

সংযোগকারীর শিল্প মান:

সংযোগকারী	রেফারেন্স	হাউজিং বিবরণ
এমটিপি সিঙ্গেলমোড	EIA/TIA-604-5	SM APC: সবুজ সংযোগকারী + কালো বুট (স্ট্যান্ডার্ড লস MTP) SM APC: হলুদ সংযোগকারী + কালো বুট (অতি কম ক্ষতি MTP)
MTP মাল্টিমোড	EIA/TIA-604-5	OM1&OM2 PC: বেইজ কানেক্টর+ব্ল্যাক বুট (স্ট্যান্ডার্ড লস এমটিপি) OM3 এবং OM4 PC: অ্যাকোয়া সংযোগকারী + কালো বুট (স্ট্যান্ডার্ড এবং সুপার লো লস এমটিপি) OM3 এবং OM4 PC: হিদার ভায়োলেট সংযোগকারী + কালো বুট (স্ট্যান্ডার্ড লস এমটিপি)

IEC স্ট্যান্ডার্ড IEC-61754-7 পূরণ করে;IEC61755, Telcordia GR-1435-CORE, JIS C5982;TIA-604-5(FOCIS5) অনুগত স্ট্রাকচার্ড ক্যাবলিং প্রতি TIA-568-C
10G ফাইবার চ্যানেল কমপ্লায়েন্ট
40G এবং 100G IEEE 802.3

24 ফাইবার MTP OM4 ফাইবার অপটিক লুপব্যাক মডিউল কেবল 2

উপাদানের বিবরণ

অপটিক্যাল স্পেসিফিকেশন:

আইটেম				প্যারামিটার
ফাইবার টাইপ				মাল্টিমোড
ফাইবার ব্যাস				50/125um, 62.5/125um
সন্নিবেশ ক্ষতি				এমএম＜1.0dB
ক্ষতি ফেরত				এমএম৷25dB
সন্নিবেশ-টান পরীক্ষা				600 বারের উপরে, IL＜0.5dB
অপারেশন তাপমাত্রা				-40℃~ +80℃

ফাইবার অপটিক লুপব্যাক টেস্টিং:

সাধারণত, একটি লুপব্যাক পরীক্ষা হল একটি পরীক্ষা যেখানে একটি যোগাযোগ ডিভাইস থেকে একটি সংকেত পাঠানো হয় এবং এটি ভালভাবে কাজ করছে কিনা বা নেটওয়ার্কে ত্রুটিপূর্ণ নোডের সমস্যা সমাধানের উপায় হিসাবে নির্ধারণ করার উপায় হিসাবে ডিভাইসে ফিরে লুপ করা হয়।ফাইবার অপটিক লুপব্যাক পরীক্ষার জন্য, অপটিক্যাল লুপব্যাকগুলি ডিভাইসের অপারেশনাল নির্ভরযোগ্যতা যাচাই করতে ব্যবহৃত হয়।ডেটা ট্রান্সমিশনের জন্য ফাইবার অপটিক লুপব্যাক ক্যাবল বা ফাইবার অপটিক লুপব্যাক মডিউল ব্যবহার করে, ডিভাইস দ্বারা নির্গত সিগন্যালটি একটি সক্রিয় উপাদানের ট্রান্সমিট (Tx) প্রান্ত থেকে একই উপাদানের রিসিভ (Rx) প্রান্তে ফিরে যায়।

আবেদন:

ব্যবহারিক প্রয়োগের ক্ষেত্রে, ফাইবার অপটিক লুপব্যাক পরীক্ষা প্রায়শই ফাইবার অপটিক ট্রান্সসিভার পরীক্ষা করার জন্য নিযুক্ত করা হয়।যেহেতু ট্রান্সসিভারে আলোক সংকেত গ্রহণ এবং প্রেরণের জন্য দুটি পোর্ট রয়েছে, তাই পোর্টগুলি এখনও চালু আছে কিনা তা পরীক্ষা করা প্রয়োজন।সুতরাং, ফাইবার অপটিক লুপব্যাক পরীক্ষা ট্রান্সসিভার রক্ষণাবেক্ষণের জন্য সবচেয়ে সুবিধাজনক উপায়।পরীক্ষার প্রক্রিয়া হল ট্রান্সমিটার পোর্ট থেকে রিসিভার পোর্টে লেজার সিগন্যাল রুট করে।তারপরে প্রেরিত প্যাটার্নটি প্রাপ্ত প্যাটার্নের সাথে তুলনা করা হয় যাতে তারা অভিন্ন এবং কোন ত্রুটি নেই।
40G বা 100G MTP/MTP ইন্টারফেস ট্রান্সসিভারের সাথে সংগৃহীত
লুপব্যাক মডিউল ফাইবার অপটিক নেটওয়ার্ক সরঞ্জামের ট্রান্সমিশন ক্ষমতা এবং রিসিভার সংবেদনশীলতা পরীক্ষা করার জন্য ব্যবহার করা যেতে পারে।

24 ফাইবার MTP OM4 ফাইবার অপটিক লুপব্যাক মডিউল কেবল 3

নামকরণের নিয়ম ও আদেশ নিশ্চিতকরণ তথ্য:

24 ফাইবার MTP OM4 ফাইবার অপটিক লুপব্যাক মডিউল কেবল 4

সংযোগকারী

ফাইবার চ্যানেল

24 ফাইবার MTP OM4 ফাইবার অপটিক লুপব্যাক মডিউল কেবল 5

পোলারিটি (চ্যানেল সারিবদ্ধকরণ)

24 ফাইবার MTP OM4 ফাইবার অপটিক লুপব্যাক মডিউল কেবল 6

একটি নির্দিষ্ট ট্রান্সসিভারের জন্য কোনটি বেছে নেবেন?

ট্রান্সসিভার এবং লুপব্যাকের সাধারণ বৈশিষ্ট্যগুলি বিবেচনা করে, ট্রান্সসিভারের জন্য একটি লুপব্যাক নির্বাচন করার সময় আমাদের সংযোগকারীর ধরন, পলিশের ধরন এবং তারের ধরন সম্পর্কে চিন্তা করা উচিত।কিছু বেশিরভাগ ব্যবহৃত ট্রান্সসিভার মডিউলের জন্য নির্বাচন নির্দেশিকা নিম্নলিখিত টেবিলে সংক্ষিপ্ত করা হয়েছে।
সারণী 1: 10G SFP+ ট্রান্সসিভারের জন্য লুপব্যাক পছন্দ

মডেল	ইন্টারফেসের ধরন	তারের ধরন	উপযুক্ত লুপব্যাক
10GBASE-USR	এলসি ডুপ্লেক্স (পিসি)	এমএমএফ	LC/UPC ডুপ্লেক্স মাল্টিমোড ফাইবার লুপব্যাক
10GBASE-SR	এলসি ডুপ্লেক্স (ইউপিসি)	এমএমএফ
10GBASE-LR	এলসি ডুপ্লেক্স (ইউপিসি)	এমএমএফ
10GBASE-ER	এলসি ডুপ্লেক্স (ইউপিসি)	এসএমএফ	LC/UPC ডুপ্লেক্স একক-মোড ফাইবার লুপব্যাক
10GBASE-ZR	এলসি ডুপ্লেক্স (পিসি)	এসএমএফ

সারণি 2: 40G QSFP+ ট্রান্সসিভারের জন্য লুপব্যাক পছন্দ

মডেল	ইন্টারফেসের ধরন	তারের ধরন	উপযুক্ত লুপব্যাক
40GBASE-CSR4	MTP/MTP (UPC)	এমএমএফ	8/12 ফাইবার MTP/UPC মাল্টিমোড ফাইবার লুপব্যাক
40GBASE-SR4	MTP/MTP (UPC)	এমএমএফ
40GBASE-PLRL4	MTP/MTP (APC)	এসএমএফ	8/12 Fibers MTP/APC একক-মোড ফাইবার লুপব্যাক
40GBASE-PLR4	MTP/MTP (APC)	এসএমএফ
40GBASE-LR4	এলসি ডুপ্লেক্স (পিসি)	এসএমএফ	LC/UPC ডুপ্লেক্স একক-মোড ফাইবার লুপব্যাক
40GBASE-LR4L	এলসি ডুপ্লেক্স (ইউপিসি)	এসএমএফ
40GBASE-ER4	এলসি ডুপ্লেক্স (ইউপিসি)	এসএমএফ
40GBASE-LX4	এলসি ডুপ্লেক্স (ইউপিসি)	MMF/SMF	LC/UPC ডুপ্লেক্স মাল্টিমোড/একক

সারণী 3: 100G QSFP28 ট্রান্সসিভারের জন্য লুপব্যাক পছন্দ

মডেল	ইন্টারফেসের ধরন	তারের ধরন	উপযুক্ত লুপব্যাক
100GBASE-SR4	MTP/MTP (UPC)	এমএমএফ	8/12 ফাইবার MTP/UPC মাল্টিমোড ফাইবার লুপব্যাক
100GBASE-PSM4	MTP/MTP (APC)	এসএমএফ	8/12 Fibers MTP/APC একক-মোড ফাইবার লুপব্যাক
100GBASE-LR4	এলসি ডুপ্লেক্স (পিসি)	এসএমএফ	LC/UPC ডুপ্লেক্স একক-মোড ফাইবার লুপব্যাক

সারণি 4: CFP ট্রান্সসিভারের জন্য লুপব্যাক পছন্দ

মডেল	ইন্টারফেসের ধরন	তারের ধরন	উপযুক্ত লুপব্যাক
40GBASE-SR4 CFP	MTP/MTP (UPC)	এমএমএফ	8/12 ফাইবার MTP/UPC মাল্টিমোড ফাইবার লুপব্যাক
40GBASE-LR4 CFP	SC ডুপ্লেক্স (UPC)	এসএমএফ	SC/UPC ডুপ্লেক্স একক-মোড ফাইবার লুপব্যাক
40GBASE-FR CFP	SC ডুপ্লেক্স (UPC)	এসএমএফ
100GBASE-LR4 CFP	এসসি ডুপ্লেক্স (পিসি/ইউপিসি)	এসএমএফ
100GBASE-ER4 CFP	এসসি ডুপ্লেক্স (পিসি/ইউপিসি)	এসএমএফ
100GBASE-SR4 CFP	MTP/MTP (UPC)	এমএমএফ	24 ফাইবার MTP/UPC মাল্টিমোড ফাইবার লুপব্যাক

উপসংহার

এই পোস্টটি কিছু সর্বাধিক ব্যবহৃত ফাইবার অপটিক ট্রান্সসিভারের জন্য নির্দিষ্ট ফাইবার লুপব্যাক পছন্দ নিয়ে আলোচনা করে।এই পোস্টে উল্লেখ করা হয়নি এমন অন্যান্য ট্রান্সসিভার মডিউলগুলির জন্য, আমরা এটির ইন্টারফেসের ধরন, শারীরিক যোগাযোগ এবং তারের প্রকার সম্পর্কে বিশদ বিবরণ পেয়ে কীভাবে এটির জন্য একটি উপযুক্ত লুপব্যাক চয়ন করতে পারি তাও জানতে পারি।

জিওন কমিউনিকেশনের হট এমপিও ফাইবার অপটিক লুপব্যাক

জায়ন কোড		জায়ন বর্ণনা
7236013	ZCM1111HXA1	8F এমপিও এসএম ফাইবার অপটিক লুপব্যাক মডিউল/কেবল
7236014	ZCM1121HXA1	12F এমপিও এসএম ফাইবার অপটিক লুপব্যাক মডিউল/কেবল
7236015	ZCM1141HXA1	24F এমপিও এসএম ফাইবার অপটিক লুপব্যাক মডিউল/কেবল
7236016	ZCM1116HXA1	8F MPO OM3 ফাইবার অপটিক লুপব্যাক মডিউল/কেবল
7236017	ZCM1126HXA1	12F MPO OM3 ফাইবার অপটিক লুপব্যাক মডিউল/কেবল
7236018	ZCM1146HXA1	24F MPO OM3 ফাইবার অপটিক লুপব্যাক মডিউল/কেবল
7236019	ZCM1117HXA1	8F MPO OM4 ফাইবার অপটিক লুপব্যাক মডিউল/কেবল
7236020	ZCM1127HXA1	12F MPO OM4 ফাইবার অপটিক লুপব্যাক মডিউল/কেবল
7236021	ZCM1147HXA1	24F MPO OM4 ফাইবার অপটিক লুপব্যাক মডিউল/কেবল
7236022	ZCM2111HXA1	8F MTP SM ফাইবার অপটিক লুপব্যাক মডিউল/কেবল
7236023	ZCM2121HXA1	12F MTP SM ফাইবার অপটিক লুপব্যাক মডিউল/কেবল
7236024	ZCM2141HXA1	24F MTP SM ফাইবার অপটিক লুপব্যাক মডিউল/কেবল
7236025	ZCM2116HXA1	8F MTP OM3 ফাইবার অপটিক লুপব্যাক মডিউল/কেবল
7236026	ZCM2126HXA1	12F MTP OM3 ফাইবার অপটিক লুপব্যাক মডিউল/কেবল
7236027	ZCM2146HXA1	24F MTP OM3 ফাইবার অপটিক লুপব্যাক মডিউল/কেবল
7236028	ZCM2117HXA1	8F MTP OM4 ফাইবার অপটিক লুপব্যাক মডিউল/কেবল
7236029	ZCM2127HXA1	12F MTP OM4 ফাইবার অপটিক লুপব্যাক মডিউল/কেবল
7236030	ZCM2147HXA1	24F MTP OM4 ফাইবার অপটিক লুপব্যাক মডিউল/কেবল

প্যাকেজিং

এই সহজে নেওয়া এবং ভাল-সুরক্ষিত ফাইবার অপটিক্যাল কেবল প্যাকেজটিকে OMC দ্বারা ডিফল্ট হিসাবে লেবেল এবং চিহ্নিত করা হয়েছে। স্ট্যান্ডার্ড শক্ত কাগজের আকার: 342215 সেমি;443424 সেমি;543934 সেমি।কোন শক্ত কাগজ ব্যবহার করা হবে তা পণ্যের পরিমাণের উপর নির্ভর করে।প্যাকিং কাস্টমাইজ করা যাবে.
