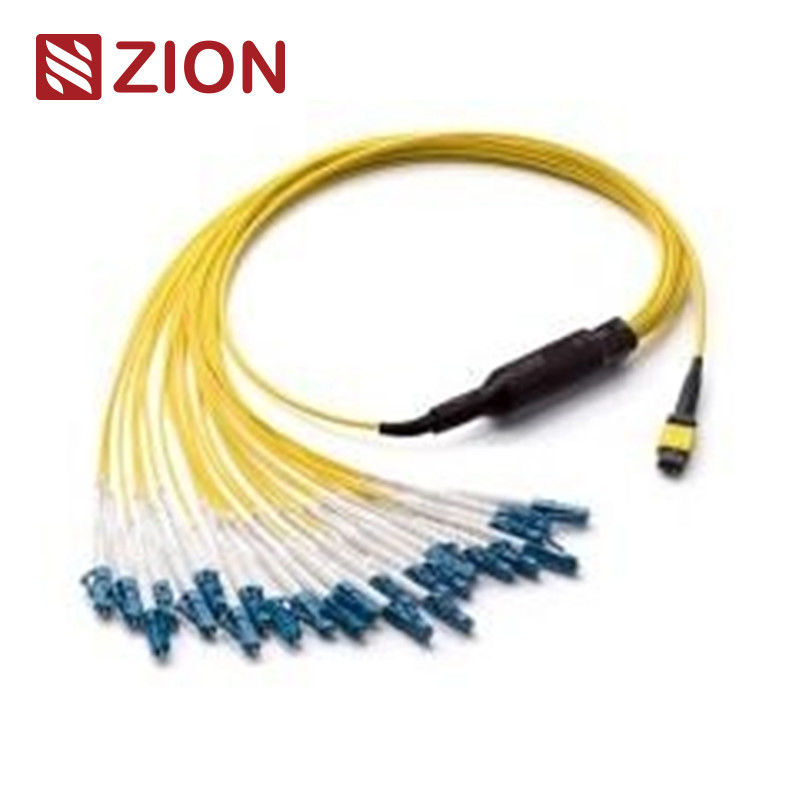

24F MPO SM ফাইবার অপটিক MPO-LC 2.0mm সোজা জোতা তারের
জায়ন কোড এবং বর্ণনা
জায়ন কোড
জায়ন বর্ণনা
ZCM11A52HIAX
24F MPO SM ফাইবার অপটিক MPO-LC 2.0mm সোজা জোতা তারের
এমপিও সংযোগকারী এক ধরনের ফাইবার সংযোগকারী।এমপিও (মাল্টি-ফাইবার পুশ অন) একটি মাল্টি-কোর ফাইবার সংযোগকারী প্রকার।এমপিও হাই-ডেনসিটি ফাইবার প্রি-কানেকশন সিস্টেমটি বর্তমানে প্রধানত ডেটা সেন্টারের উচ্চ-ঘনত্বের পরিবেশ, বিল্ডিংয়ে অপটিক্যাল ফাইবার প্রয়োগ এবং অপটিক্যাল ট্রান্সসিভার সরঞ্জাম যেমন অপটিক্যাল ডিভাইসের অভ্যন্তরীণ সংযোগ অ্যাপ্লিকেশনগুলিতে ব্যবহৃত হয়। , 40G, 100G, QSFP+।
IEC 61754-7 রেগুলেশন অনুযায়ী এমপিও সংযোগকারীর ধরন আলাদা করা হয়: মূল সংখ্যা (অ্যারে নম্বর), পুরুষ প্রধান (পুরুষ, মহিলা), পোলারিটি (PC বা APC)।
24 কোর MPO মহিলা থেকে 12 LC ডুপ্লেক্স (12xLC uniboot; 24 LC সিম্পলেক্স) 24F MPO- LC/SC/FC/ST স্ট্রেইট হারনেস কেবলগুলি MPO এবং উভয় প্রান্তে LC/SC/FC/ST সংযোগকারী দিয়ে বন্ধ করা হয়।দ্য 24pcs (LC uniboot-এর জন্য 12pcs; 24 LC Simplex) ফ্যানআউট তারগুলি 40G QSFP+ PLR4 থেকে 10G SFP+ LR অপটিক্স সরাসরি সংযোগ এবং উচ্চ-ঘনত্ব ডেটা সেন্টার অ্যাপ্লিকেশনের জন্য অপ্টিমাইজ করা হয়েছে।একই দৈর্ঘ্য আছেএটি বিশেষভাবে ডেটা সেন্টারগুলিতে উচ্চ-ঘনত্বের ফাইবার প্যাচিংয়ের জন্য ডিজাইন করা হয়েছে যার জন্য স্থান সংরক্ষণের প্রয়োজন এবং তারের পরিচালনার সমস্যাগুলি হ্রাস করা।
24F MPO- LC/SC/FC/ST 100GBASE-SR10 CXP/CFP ইন্টারকানেক্ট সলিউশন, 100GBASE-LR4 এবং উচ্চ-ঘনত্বের ডেটা সেন্টারের জন্য ডিজাইন করা স্ট্রেইট হারনেস কেবল।এটি 10/40/100G উচ্চ-ঘনত্ব ডেটা সেন্টার অ্যাপ্লিকেশনের জন্য অপ্টিমাইজ করা হয়েছে।এই 24 ফাইবার হারনেস কেবলটি (12) SFP+ একটি MPO অ্যাডাপ্টার প্যানেল এবং MPO ট্রাঙ্কে সংযোগ করার জন্য ব্যবহৃত হয়।
স্ট্যান্ডার্ড ক্ষতি:≤0.75dB(সর্বোচ্চ), ≤0.50dB(সাধারণ) সুপার কম ক্ষতি:≤0.35dB(সর্বোচ্চ), ≤0.20dB(সাধারণ)
স্ট্যান্ডার্ড ক্ষতি:≤0.6dB(সর্বোচ্চ), ≤0.50(সাধারণ) সুপার কম ক্ষতি:≤0.35dB(সর্বোচ্চ) , ≤0.20dB(সাধারণ)
সন্নিবেশ ক্ষতি (LC/SC/FC/ST) (আইইসি 61300-3-6)
≤0.3dB
≤0.3dB
রিটার্ন লস (MPO)
≥60dB(8 ডিগ্রি পলিশিং)
≥25dB
রিটার্ন লস (LC/SC/FC/ST)
APC≥60dB;UPC≥50dB
≥35dB
স্থায়িত্ব
<0.3dB সাধারণ পরিবর্তন, 200টি মিলন
বিনিময়যোগ্যতা
≤0.2dB
সন্নিবেশ-টান পরীক্ষা
500 বার, IL<0.5dB
প্রসার্য শক্তি
>70N
অপারেটিং তাপমাত্রা (℃)
· -40 থেকে + 85° সে
বৈশিষ্ট্য:
কম সন্নিবেশ ক্ষতি, উচ্চ রিটার্ন ক্ষতি
MT ভিত্তিক মাল্টি-ফাইবার সংযোগকারী, 4,8,12 এবং 24 ফাইবার সংযোগকারীর সমাপ্তি এবং সমাবেশগুলি
ফাইবার ভর-সমাপ্তির জন্য অর্থনৈতিক সমাধান
কম ক্ষতি এবং স্ট্যান্ডার্ড লস এসএম এবং এমএম অ্যাপ্লিকেশনের জন্য ডিজাইন করা হয়েছে
রাগডাইজড বৃত্তাকার তারের, ডিম্বাকৃতি তারের এবং বেয়ার রিবন বিকল্প উপলব্ধ
ফাইবার টাইপ, পলিশ টাইপ এবং/অথবা কানেক্টর গ্রেড আলাদা করার জন্য কালার কোডেড হাউজিং পাওয়া যায়
পুনরাবৃত্তিযোগ্যতা এবং বিনিময়যোগ্যতা ভাল
MTP/MPO প্যাচ ক্যাবল/ট্রাঙ্ক তারের গুণাবলীর মধ্যে সাধারণত অন্তর্ভুক্ত থাকে:
উচ্চ মানের—এমটিপি/এমপিও প্যাচ ক্যাবল/ট্রাঙ্ক কেবলগুলি ফ্যাক্টরি প্রি-টার্মিনেটেড, পরীক্ষা করা এবং পরীক্ষার রিপোর্টের সাথে প্যাকেজ করা।এই প্রতিবেদনগুলি দীর্ঘমেয়াদী ডকুমেন্টেশন এবং মান নিয়ন্ত্রণ হিসাবে কাজ করে।
তারের ভলিউম কমে যাওয়া—এমটিপি/এমপিও প্যাচ ক্যাবল/ট্রাঙ্ক ক্যাবলের খুব ছোট ব্যাস থাকে, যা তারের ভলিউম হ্রাস করে এবং ডেটা সেন্টারে শীতাতপ নিয়ন্ত্রণের অবস্থার উন্নতি করে
সময় সাশ্রয়—বিশেষ প্লাগ এবং প্লে ডিজাইনের সাহায্যে, এমটিপি/এমপিও প্যাচ কেবল/ট্রাঙ্ক কেবলগুলিকে একত্রিত করা যেতে পারে এবং অবিলম্বে প্লাগ ইন করা যেতে পারে। এটি ইনস্টলেশনের সময় কমাতে ব্যাপকভাবে সাহায্য করে।
আবেদন:
24F MPO- LC/SC/FC/ST 100GBASE-SR10 CXP/CFP ইন্টারকানেক্ট সলিউশন, 100GBASE-LR4 এবং উচ্চ-ঘনত্বের ডেটা সেন্টারের জন্য ডিজাইন করা স্ট্রেইট হারনেস কেবল।এটি 10/40/100G উচ্চ-ঘনত্বের ডেটা সেন্টার অ্যাপ্লিকেশনের জন্য অপ্টিমাইজ করা হয়েছে৷ এই 24 ফাইবার জোতা তারের একটি MPO অ্যাডাপ্টার প্যানেল এবং MPO ট্রাঙ্কে (12) SFP+ সংযোগ করার জন্য ব্যবহার করা হয়
OMC-এর সমস্ত এমপিও সংযোগকারী Senko/Nissin/Sumitomo থেকে এসেছে।এমপিও ফাইবার প্যাচ কর্ড হল এক ধরনের উচ্চ ঘনত্বের তারের সমাবেশ যা সাধারণত তিনটি ক্ষেত্রে ব্যবহার করা হয়।
উচ্চ ঘন ডিগ্রী পরিবেশের সাথে ডেটা সেন্টার অ্যাপ্লিকেশন
তিনটি সংযোগ পদ্ধতি সঠিক MTP/MPO পোলারিটি রাখতে সাহায্য করে
এমপিও -24 x এলসি সিমপ্লেক্স কাঠামো-প্রকার 1
MPO ––12 x LC ডুপ্লেক্স স্ট্রাকচার-টাইপ 2-টাইপ A
MPO –12 x LC ডুপ্লেক্স স্ট্রাকচার-টাইপ 2-টাইপ বি
MPO –12 x LC ডুপ্লেক্স স্ট্রাকচার-টাইপ 2-টাইপ সি
MPO -MPO -12 x Uniboot LC স্ট্রাকচার-টাইপ 3-এর জন্য পোলারিটি
উপাদানের বিবরণ
প্যাকেজিং
এই সহজে নেওয়া এবং ভাল-সুরক্ষিত ফাইবার অপটিক্যাল কেবল প্যাকেজটিকে OMC দ্বারা ডিফল্ট হিসাবে লেবেল এবং চিহ্নিত করা হয়েছে। স্ট্যান্ডার্ড শক্ত কাগজের আকার: 34*22*15 সেমি;44*34*24 সেমি;54*39*34 সেমি।কোন শক্ত কাগজ ব্যবহার করা হবে তা পণ্যের পরিমাণের উপর নির্ভর করে।প্যাকিং কাস্টমাইজ করা যাবে.
কম সন্নিবেশ ক্ষতি · প্রশস্ত পাস ব্যান্ড · উচ্চ চ্যানেল বিচ্ছিন্নতা 1.02±0.05 মিমি এইচডিপিই · উচ্চ স্থিতিশীলতা এবং নির্ভরযোগ্যতা পরিবর্তিত পলিথিন · অপটিক্যাল পাথ PET ফয়েলে ইপোক্সি মুক্ত
