PLC অপটিক ফাইবার স্প্লিটার 1×16 LGX একক মোড সহ SC FC সংযোগ (7233221)

বেসিক ইনফরমেশন
উৎপত্তি স্থল: চীন
পরিচিতিমুলক নাম: HELLOSIGNAL® OR OEM
মডেল নম্বার: PLC অপটিক ফাইবার স্প্লিটার
ন্যূনতম চাহিদার পরিমাণ: 20 পিসি
প্যাকেজিং বিবরণ: 10 পিসি / প্লাস্টিক ব্যাগ
ডেলিভারি সময়: সাধারণত আমানত প্রাপ্তির 25 দিন পরে।
পরিশোধের শর্ত: টি/টি
যোগানের ক্ষমতা: সীমাহীন
বিস্তারিত তথ্য
অপারেটিং তরঙ্গদৈর্ঘ্য (nm): 1260~1650nm ফাইবার দৈর্ঘ্য: 1.5 মি
অপারেটিং তাপমাত্রা (℃): -40 - 85 সংযোগকারী প্রকার: SC/APC,SC/UPC,LC FC ST
বিশেষভাবে তুলে ধরা:

ফাইবার অপটিক স্প্লিটার

,

পিএলসি অপটিক্যাল স্প্লিটার


পণ্যের বর্ণনা





1*4/1*8/1*16/1*32 SC LC FC ST/APC UPC সংযোগকারী FBT/PLC অপটিক স্প্লিটার সহ একক মোড/মাল্টিমোড

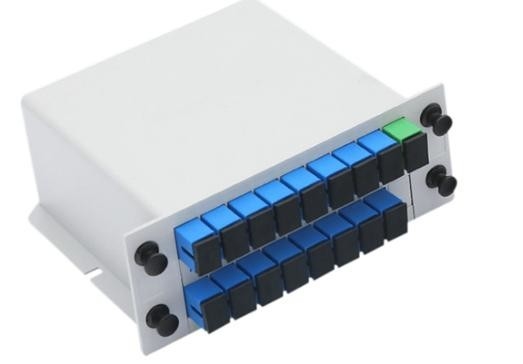

PLC অপটিক ফাইবার স্প্লিটার 1×16 LGX একক মোড সহ SC FC সংযোগ (7233221) 0







PLC অপটিক ফাইবার স্প্লিটার 1×16 LGX একক মোড সহ SC FC সংযোগ (7233221) 1 PLC অপটিক ফাইবার স্প্লিটার 1×16 LGX একক মোড সহ SC FC সংযোগ (7233221) 2



1X16 PLC ফাইবার অপটিক স্প্লিটার অ্যাপ্লিকেশন:

  • FTTH, LAN, PON এবং অপটিক্যাল CATV
  • স্থানীয় রিং নেট, অপটিক্যাল ফাইবার যোগাযোগ ব্যবস্থা
  • অপটিক্যাল ফাইবার পরীক্ষার সরঞ্জাম, অপটিক্যাল ফাইবার সেন্সর

1X16 PLC ফাইবার অপটিক স্প্লিটার স্পেসিফিকেশন

পিএলসি স্প্লিটার টাইপ 1×16 পিএলসি স্প্লিটার
কনফিগারেশন প্রকার 1×16
অপারেটিং তরঙ্গদৈর্ঘ্য (nm) 1260~1650nm
ফাইবার দৈর্ঘ্য 1.5 মি
নির্দেশিকা (≥) dB 55
প্যাকেজ শৈলী LGX মডিউল
ফাইবার টাইপ Singlemode G657A1 বা G652D
ফাইবার ব্যাস 0.9 মিমি, 2.0 মিমি, 3.0 মিমি
মেরুকরণ নির্ভরশীল ক্ষতি (≤) dB 0.3
তরঙ্গদৈর্ঘ্য নির্ভরশীল ক্ষতি (≤) dB 0.5
সাধারণ সন্নিবেশ ক্ষতি (≤) dB 13.2
সন্নিবেশ ক্ষতি (≤) dB 13.7
হারানো অভিন্নতা (≤) dB 1.2
অপারেটিং তাপমাত্রা (℃) -40 - 85
স্টোরেজ তাপমাত্রা (℃) -40 - 85
সিলিং প্যাকেজ মাত্রা (মিমি) 130*100*102
সংযোগকারী প্রকার SC/APC,SC/UPC,LC FC ST
ব্র্যান্ড HELLOSIGNAL® বা OEM
ডেলিভারি সময় সাধারণত আমানত প্রাপ্তির 25 দিন পরে।
MOQ 20 পিসি

1X16 PLC ফাইবার অপটিক স্প্লিটার পরিচিতি

SC FC সংযোগ সহ PLC অপটিক ফাইবার স্প্লিটার 1×16 LGX একক মোড হল প্যানেলে একটি 2 সারি ফাইবার অপটিক অ্যাডাপ্টার৷এই PLC অপটিক ফাইবার স্প্লিটার 1×16 প্রায়ই একটি 3RU ফাইবার অপটিক প্যাচ প্যানেলে ব্যবহৃত হয়।Teleweaver বিভিন্ন ধরনের বক্স এবং ক্যাসেট ধরনের স্প্লিটার মডিউল এবং পণ্য অফার করে।এই পিএলসি স্প্লিটার মডিউল হল একটি প্লাস্টিকের মডিউল যাকে ABS বক্স বলা হয় যার মধ্যে 2 মিমি এবং 3 মিমি পর্যন্ত কোন সংযোগকারী নেই।কাস্টমাইজড ডিজাইনগুলি গ্রাহকের প্রয়োজনের জন্যও উপলব্ধ, আপনার যে কোন কিছুর জন্য আমাদের ই-মেইল পাঠান যা আপনি এখানে দেখতে পাচ্ছেন না।

কর্মক্ষমতা বিশেষ উল্লেখ:

প্যারামিটার 1 x N PLC স্প্লিটার;2 x N PLC স্প্লিটার
প্যারামিটার 1×2 1×4 1×8 1×16 1×32 1×64 1×128
2×2 2×4 2×8 2×16 2×32 2×64 2×128
অপারেটিং তরঙ্গদৈর্ঘ্য (মিমি) 1260~1650
ফাইবার টাইপ G657A1 বা কাস্টমাইজড
সন্নিবেশ ক্ষতি (dB)
(পি/এস গ্রেড)
1 x N 3.8/4.0 7.2/7.4 10.3/10.7 13.5/13.7 16.5/16.9 20.5/21.0 23.8/24.2
2 x N ৩.৯/৪.২ 7.3/7.6 10.5/11 14.4/14.6 17.4/17.9 21.0/21.5 24.5/25.0
হারানো অভিন্নতা (dB) < 0.4 < 0.6 < 0.8 < 1.0 < 1.5 < 2.0 < 2.5
PDL(dB) < 0.2 < 0.2 < 0.2 < 0.3 < 0.3 < 0.4 < 0.4
রিটার্ন লস (dB) > 55 > 55 > 55 > 55 > 55 > 55 > 55
নির্দেশনা (dB) > 55 > 55 > 55 > 55 > 55 > 55 > 55
তরঙ্গদৈর্ঘ্য নির্ভরশীল ক্ষতি (dB) <0.5 <0.5 <0.5 <0.5 < 1.0 < 1.0 < 1.0
ফাইবার দৈর্ঘ্য (মি) 1 মি বা কাস্টমাইজড
তাপমাত্রা স্থিতিশীলতা (- 20~+80°C) <0.5
অপারেটিং তাপমাত্রা (°C) - 20~+80
স্টোরেজ তাপমাত্রা (°C) - 40~+80
সর্বোচ্চ পাওয়ার হ্যান্ডিং (mW) 500.0

নোটিশ: উপরের স্পেসিফিকেশন সংযোগকারী ছাড়া ডিভাইসের জন্য.সংযোগকারী প্রতি একটি অতিরিক্ত 0.2dB ক্ষতি যোগ করুন।

গুরুত্বপূর্ণ বিকল্প তথ্য

ডি
বন্দর প্যাকেজ ফাইবার ব্যাস ফাইবার দৈর্ঘ্য সংযোগকারী
0102 = 1×2
0104 = 1×4
0108 = 1×8
0116 = 1×16
0132 = 1×32
0164 = 1×64
1128 = 1×128
0202 = 2×2
0204 = 2×4
0208 = 2×8
0216 = 2×16
0232=2×32
0264 = 2×64
2128 = 2×128
1 = বেয়ার
2 = অবরুদ্ধ
3=ABS বক্স মডিউল
4=lnsert বক্স
5=প্যালেট টাইপ
6=র্যাকমাউন্ট
Z=কাস্টমাইজড
0=250 উম
1=900 উম
2 = 2.0 মিমি
3 = 3.0 মিমি
0 = 0.5 মি
1=1.0মি
2 = 1.5 মি
3=2.0মি
4=3.0মি
5=4.0মি
Z=কাস্টমাইজড
0=কোনও নয়
1=FC/APC
2=FC/UPC
3=SC/APC
4=SC/UPC
5=LC/APC
6=LC/UPC
7=ST
Z=কাস্টমাইজড
