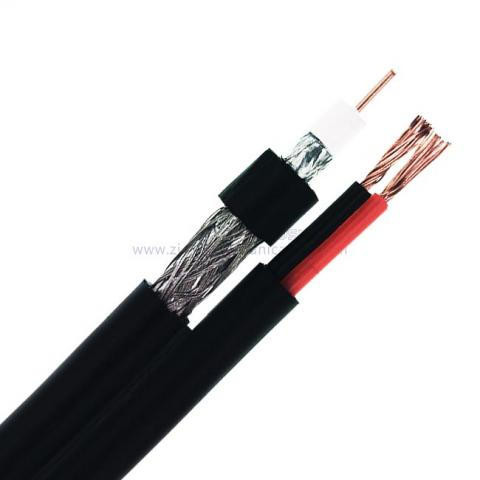

RG59CCS+2x0.75, চিত্র 8
75 ওহম সিসিটিভি সমাক্ষ কেবল
নং.7102044
|
অনুরূপ প্রকার: |
সমাক্ষ তারের |
পাওয়ার কোর |
|
Cond.Type
&Nom.DCR |
অস্তরক |
শিল্ডিং
% কভারেজ |
জ্যাকেট |
পাওয়ার ওয়্যার Cond.Type |
বিদ্যুৎ পরিবাহি তার
OD এর
অন্তরণ |
জ্যাকেট |
নমক্যাপাসিট্যান্স |
RG59K
+ 2C0.5
চিত্র 8
নং 7102035 |
0.70 মিমি (SOL) বিসি
54 Ω/কিমি |
ফেনা
FEP |
বিসি
বিনুনি 47% |
6.00 মিমি
PVC/PE/LSZH |
2x
(24*0.15 মিমি
বিসি) |
1.9 মিমি
এইচডিপিই
(লাল, কালো) |
5.05 মিমি
পিভিসি/পিই/
LSZH |
67±2 pF/m |
RG59 B/U
+2C0.50
চিত্র 8
নং 7102036 |
0.58 মিমি (SOL) বিসি
54 Ω/কিমি |
কঠিন
পিই |
বিসি
বিনুনি 95% |
6.00 মিমি
PVC/PE/LSZH |
2x
(16*0.2 মিমি
বিসি) |
1.9 মিমি
এইচডিপিই
(লাল, কালো) |
5.05 মিমি
পিভিসি/পিই/
LSZH |
67±2 pF/m |
RG59 B/U
+2C0.50 CCA
চিত্র 8
নং 7102037 |
0.58 মিমি (SOL) বিসি
54 Ω/কিমি |
কঠিন
পিই |
সিসিএ
বিনুনি 95% |
6.00 মিমি
PVC/PE/LSZH |
2x
(16*0.2 মিমি
সিসিএ) |
1.9 মিমি
এইচডিপিই
(লাল, কালো) |
5.05 মিমি
পিভিসি/পিই/
LSZH |
67±2 pF/m |
RG59 মাইক্রো
+2C0.75
চিত্র 8
নং 7102040 |
7*0.18 মিমি (SOL) BC
54 Ω/কিমি |
কঠিন
পিই |
সিসিএ
বিনুনি 95% |
4.05 মিমি
PVC/PE/LSZH |
2x
(16*0.2 মিমি
সিসিএ) |
1.9 মিমি
এইচডিপিই
(লাল, কালো) |
5.05 মিমি
পিভিসি/পিই/
LSZH |
52±3 pF/m |
RG59 B/U
+2C0.50 CCA
চিত্র 8
নং 7102041 |
0.5 মিমি (SOL) বিসি
87.6 Ω/কিমি |
ফেনা
FEP |
1.আল/পিইটি-ফয়েল
2.CCA -বিনুনি 50% |
5.6 মিমি
PVC/PE/LSZH |
2x
(16*0.2 মিমি
সিসিএ) |
2.0 মিমি পিভিসি
(লাল, কালো) |
5.05 মিমি
পিভিসি/পিই/
LSZH |
69±2 pF/m |
নির্মাণ পরামিতি: |
অভ্যন্তরীণ কন্ডাক্টর |
0.643 মিমি সিসিএস |
অস্তরক |
3.71 মিমি ফোমেড পলিথিন |
ঢাল ঘ |
এএল ফয়েল |
ঢাল 2 |
0.12mmX32 AL তার |
জ্যাকেট |
6.0 মিমি পিভিসি/পিই/এলএসজেডএইচ |
পাওয়ার ওয়্যার কন্ডাক্টর |
2x (16*0.25mmCCA) |
বিদ্যুৎ তারের অন্তরণ ব্যাস |
2.0mmPVC (লাল, কালো) |
জ্যাকেট |
5.0 মিমি পিভিসি/পিই/এলএসজেডএইচ |
আবেদন |
দীর্ঘ সিসিটিভি চালানোর দৈর্ঘ্যে ব্যবহারের জন্য |
বৈদ্যুতিক বৈশিষ্ট্য: |
অভ্যন্তরীণ কন্ডাক্টর প্রতিরোধ |
20 এ 252.83Ohms/KM℃ |
ক্যাপাসিট্যান্স |
62±2 pF/m |
প্রতিবন্ধকতা |
75 ± 3 Ω |
রিটার্ন লস |
5 এবং 1000MHz এর মধ্যে: > 22dB |
প্রচারের বেগ |
0.66 |
স্পার্কার টেস্ট (VAC) |
3 |
|
যান্ত্রিক এবং পরিবেশগত বৈশিষ্ট্য |
তারের বাঁক ব্যাসার্ধ |
তারের ব্যাসের 10 গুণ |
অপারেটিং টেম্প রেঞ্জ |
-20℃60 থেকে℃ |
তারের মাত্রা |
6.0 × 5.05 মিমি |
|
প্রস্থচ্ছেদ |
|
মনোযোগ (20℃): |
ফ্রিকোয়েন্সি (MHZ) |
সর্বোচ্চ মনোযোগ (dB/100ft) |
সর্বোচ্চ মনোযোগ (dB/100m) |
5 |
0.66 |
2.16 |
50 |
2.07 |
৬.৭৮ |
100 |
2.92 |
৯.৫৮ |
300 |
৫.০৬ |
16.58 |
450 |
৬.১৯ |
20.31 |
865 |
৮.৫৮ |
28.15 |
1000 |
9.23 |
30.26 |
1750 |
12.20 |
40.03 |
2150 |
13.53 |
44.37 |
2500 |
14.59 |
47.84 |
3000 |
15.98 |
52.41 |
|
অর্ডার তথ্য: |
চিহ্নিত করা |
HELLOSIGNAL RG59CCS+2x0.75, চিত্র 8
সিসিটিভি কোঅ্যাক্সিয়াল ক্যাবল 7102044 ×××M/FT |
প্যাকেজ |
রিল, পুল বক্স, প্লাস্টিক স্পুল, কাঠের স্পুল, প্যালেটের দৈর্ঘ্য অনুসন্ধান করা হয়েছে … |
ডেলিভারি সময় |
সাধারণত আমানত প্রাপ্তির 25 দিন পরে। |
ব্র্যান্ড |
HELLOSIGNAL® বা OEM |
