150/150 CY 600V পাওয়ার কন্ট্রোল কেবল মাল্টিকন্ডাক্টর স্ট্র্যান্ডেড খালি কপার
HELLOSIGNAL 150/150 CY হল একটি আন্তর্জাতিকভাবে অনুমোদিত 600V মাল্টি-কন্ডাক্টর পাওয়ার এবং কন্ট্রোল কেবল যা শিল্প অ্যাপ্লিকেশনগুলির জন্য ডিজাইন করা হয়েছে।
পাওয়ার ও কন্ট্রোল কেবল ক্যাটালগ দেখুন
পণ্য অ্যাপ্লিকেশন
HELLOSIGNAL® 150 হল একটি আন্তর্জাতিকভাবে অনুমোদিত, 600V মাল্টি-কন্ডাক্টর কেবল যা UL এবং CSA AWM অনুমোদন এবং কুল্যান্ট/রাসায়নিক প্রতিরোধের সাথে রয়েছে। 150 CY শিল্ডেড সংস্করণে একটি অভ্যন্তরীণ PVC জ্যাকেট এবং টিনযুক্ত তামার ব্রেড শিল্ড রয়েছে।
প্রস্তাবিত অ্যাপ্লিকেশন
শিল্প যন্ত্রপাতির নিয়ন্ত্রণ এবং শক্তি; খাদ্য ও পানীয় প্রক্রিয়াকরণ; ফার্মাসিউটিক্যাল সরঞ্জাম; ইউরোপে রপ্তানির জন্য যন্ত্রপাতি
কেবল নির্মাণ

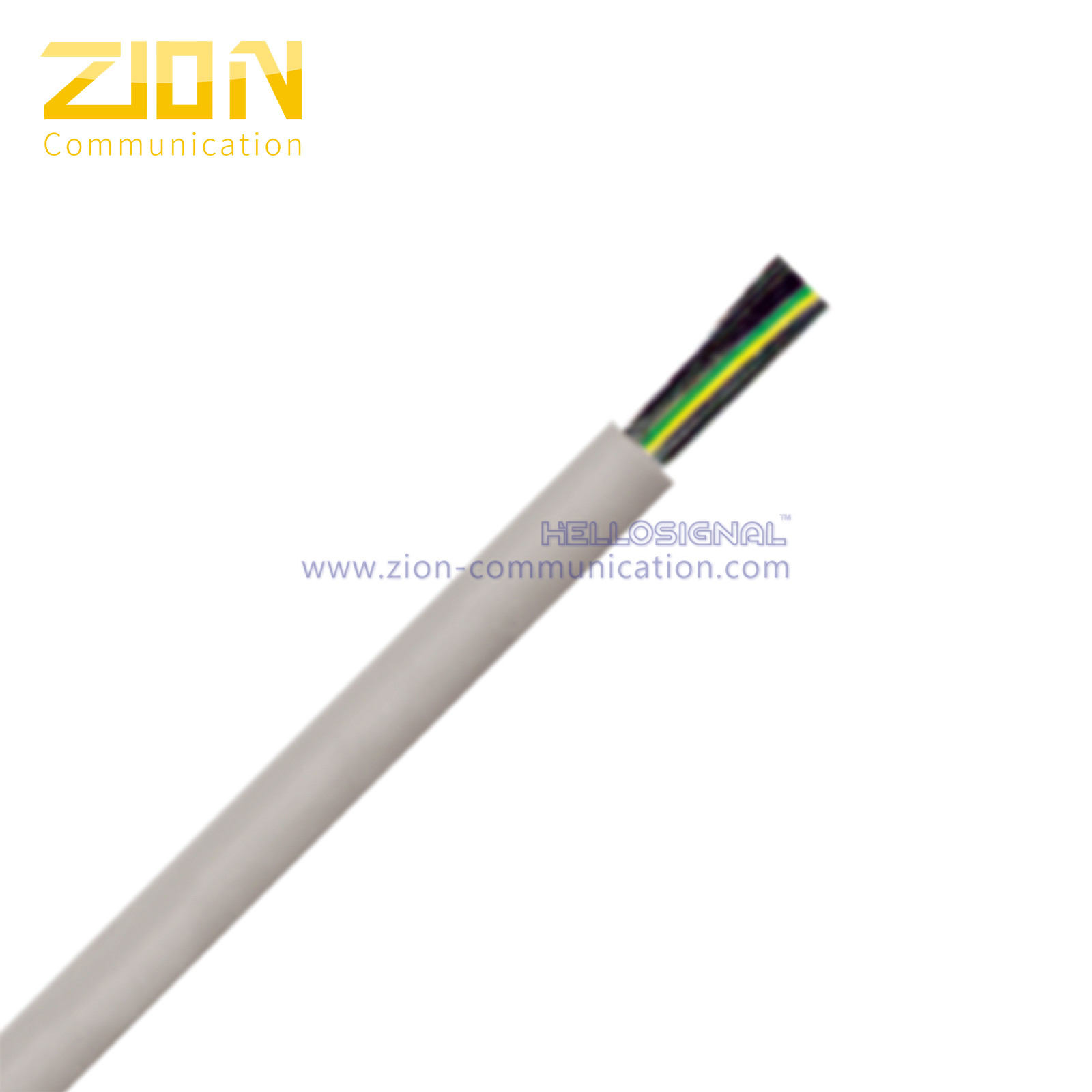

আনশিল্ডেড নির্মাণ
- পরিবাহী: সূক্ষ্মভাবে স্ট্র্যান্ডেড খালি কপার
- ইনসুলেশন: পিভিসি
- জ্যাকেট: বিশেষভাবে তৈরি পিভিসি; ধূসর

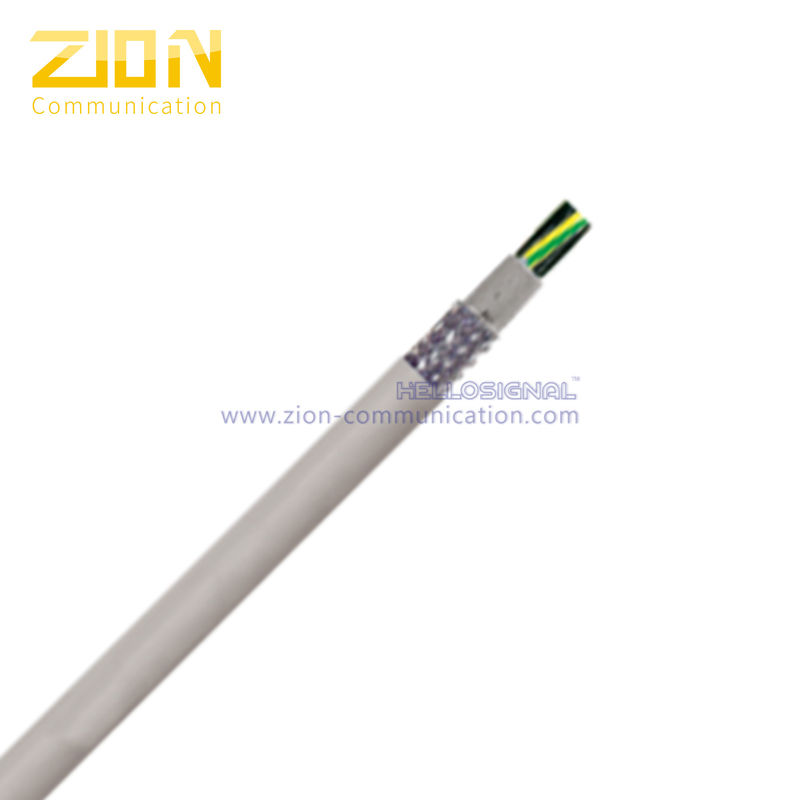

শিল্ডেড নির্মাণ (150 CY)
- পরিবাহী: সূক্ষ্মভাবে স্ট্র্যান্ডেড খালি কপার
- ইনসুলেশন: পিভিসি
- শিল্ডিং: পিভিসি ভিতরের জ্যাকেট; টিনযুক্ত তামার ব্রেড (85% কভারেজ)
- জ্যাকেট: বিশেষভাবে তৈরি পিভিসি; ধূসর
অ্যাপ্লিকেশন সুবিধা
- শিল্প গ্রেড পিভিসি জ্যাকেট (তেল প্রতিরোধ I & II)
- আন্তর্জাতিক অনুমোদন: UL, CSA
- সহজ ইনস্টলেশনের জন্য খুবই নমনীয় চাপ-এক্সট্রুডেড জ্যাকেট
- সহজ সনাক্তকরণ ও তারের জন্য সংখ্যা-কোডেড পরিবাহী
প্রযুক্তিগত বৈশিষ্ট্য
বাঁক ব্যাসার্ধ
ইনস্টলেশন: 4 x তারের ব্যাস
শিল্ডেড: 6 x তারের ব্যাস
তাপমাত্রা পরিসীমা
স্থির ব্যবহার: UL/CSA: -40°C থেকে +90°C | -40°C থেকে +70°C
নমনীয় ব্যবহার: UL/CSA: -5°C থেকে +90°C | -5°C থেকে +70°C
বৈদ্যুতিক বৈশিষ্ট্য
নমিনাল ভোল্টেজ: UL/CSA: 600V | 300/500V
টেস্ট ভোল্টেজ: 3000V
পরিবাহী স্ট্র্যান্ডিং: ক্লাস 5 ফাইন তার
রঙ কোড: সাদা সংখ্যা সহ কালো, প্লাস সবুজ/হলুদ গ্রাউন্ড
অনুমোদন ও সার্টিফিকেশন
UL: AWM 2587 & 21098 (তেল)
বৈশিষ্ট্য: UL তেল রেস I/II, NFPA 79
কানাডা: CSA AWM I/II A/B FT1
অতিরিক্ত: HAR H05VVC4V5-K (শিল্ডেড), CE & RoHS
150 পণ্যের স্পেসিফিকেশন
20 AWG (0.50 mm²)
| আইটেম নং. | পরিবাহী | নমিনাল বাইরের (ইঞ্চি) | তামা ওজন (lbs/mft) | প্রায় ওজন (lbs/mft) |
|---|
| 7141200 | 3 | 0.244 | 10 | 42 |
| 7141201 | 4 | 0.268 | 13 | 46 |
| 7141202 | 5 | 0.291 | 17 | 59 |
| 7141203 | 7 | 0.354 | 23 | 80 |
| 7141204 | 12 | 0.437 | 39 | 133 |
| 7141205 | 18 | 0.559 | 58 | 220 |
| 7141206 | 25 | 0.630 | 81 | 256 |
19 AWG (0.75 mm²)
| আইটেম নং. | পরিবাহী | নমিনাল বাইরের (ইঞ্চি) | তামা ওজন (lbs/mft) | প্রায় ওজন (lbs/mft) |
|---|
| 7141210 | 3 | 0.264 | 15 | 51 |
| 7141211 | 4 | 0.283 | 20 | 56 |
| 7141212 | 5 | 0.319 | 25 | 76 |
| 7141213 | 7 | 0.390 | 34 | 97 |
| 7141214 | 12 | 0.472 | 58 | 165 |
| 7141215 | 18 | 0.567 | 87 | |
| 7141216 | 25 | 0.673 | 121 | 313 |
18 AWG (1.00 mm²)
| আইটেম নং. | পরিবাহী | নমিনাল বাইরের (ইঞ্চি) | তামা ওজন (lbs/mft) | প্রায় ওজন (lbs/mft) |
|---|
| 7141220 | 3 | 0.276 | 20 | 53 |
| 7141221 | 4 | 0.307 | 26 | 67 |
| 7141222 | 5 | 0.339 | 33 | 89 |
| 7141223 | 7 | 0.409 | 46 | 114 |
| 7141224 | 12 | 0.504 | 78 | 192 |
| 7141225 | 18 | 0.594 | 117 | 272 |
| 7141226 | 25 | 0.709 | 162 | 383 |
16 AWG (1.50 mm²)
| আইটেম নং. | পরিবাহী | নমিনাল বাইরের (ইঞ্চি) | তামা ওজন (lbs/mft) | প্রায় ওজন (lbs/mft) |
|---|
| 7141230 | 3 | 0.319 | 29 | 74 |
| 7141231 | 4 | 0.350 | 39 | 97 |
| 7141232 | 5 | 0.394 | 49 | 113 |
| 7141233 | 7 | 0.484 | 68 | 151 |
| 7141234 | 12 | 0.594 | 117 | 243 |
| 7141235 | 18 | 0.701 | 175 | 348 |
| 7141236 | 25 | 0.846 | 242 | 491 |
14 AWG (2.50 mm²)
| আইটেম নং. | পরিবাহী | নমিনাল বাইরের (ইঞ্চি) | তামা ওজন (lbs/mft) | প্রায় ওজন (lbs/mft) |
|---|
| 7141240 | 3 | 0.390 | 49 | 114 |
| 7141241 | 4 | 0.421 | 65 | 141 |
| 7141242 | 5 | 0.476 | 81 | 173 |
| 7141243 | 7 | 0.571 | 113 | 229 |
| 7141244 | 12 | 0.697 | 194 | 390 |
| 7141245 | 18 | 0.843 | 291 | 571 |
| 7141246 | 25 | 1.016 | 404 | 784 |
150 CY শিল্ডেড পণ্যের স্পেসিফিকেশন
18 AWG (1.00 mm²)
| আইটেম নং. | পরিবাহী | নমিনাল বাইরের (ইঞ্চি) | তামা ওজন (lbs/mft) | প্রায় ওজন (lbs/mft) |
|---|
| 7141250 | 3 | 0.374 | 52 | 97 |
| 7141251 | 4 | 0.398 | 54 | 121 |
| 7141252 | 5 | 0.437 | 64 | 136 |
| 7141253 | 7 | 0.516 | 80 | 183 |
16 AWG (1.50 mm²)
| আইটেম নং. | পরিবাহী | নমিনাল বাইরের (ইঞ্চি) | তামা ওজন (lbs/mft) | প্রায় ওজন (lbs/mft) |
|---|
| 7141255 | 3 | 0.413 | 57 | 107 |
| 7141256 | 4 | 0.445 | 64 | 142 |
| 7141257 | 5 | 0.496 | 82 | 162 |
| 7141258 | 7 | 0.587 | 97 | 205 |
14 AWG (2.50 mm²)
| আইটেম নং. | পরিবাহী | নমিনাল বাইরের (ইঞ্চি) | তামা ওজন (lbs/mft) | প্রায় ওজন (lbs/mft) |
|---|
| 7141260 | 3 | 0.465 | 81 | 164 |
| 7141261 | 4 | 0.516 | 115 | 198 |
| 7141262 | 5 | 0.575 | 138 | 245 |
| 7141263 | 7 | 0.681 | 162 | 322 |
অর্ডার তথ্য
চিহ্ন: HELLOSIGNAL 150/150 CY XXXFT/M
প্যাকেজ: 100M/রিল, 300M/কাঠের স্পুল
ডেলিভারি সময়: সাধারণত জমা পাওয়ার 25 দিন পর
ব্র্যান্ড: HELLOSIGNAL® অথবা OEM
