উৎপত্তি স্থল: | চীন |
---|---|
পরিচিতিমুলক নাম: | Zion communication OR OEM |
সাক্ষ্যদান: | CE, ROHS, VDE, UL |
মডেল নম্বার: | মাইক্রো এয়ার-ব্লো ফাইবার ইউনিট |
ন্যূনতম চাহিদার পরিমাণ: | 10 কিমি |
প্যাকেজিং বিবরণ: | 1000M বা 2000M / কাঠের ড্রাম |
ডেলিভারি সময়: | সাধারণত 25 কার্যদিবস |
পরিশোধের শর্ত: | টি/টি, এল/সি |
যোগানের ক্ষমতা: | 1000KM/মাস |
অপটিক্যাল ফাইবার: | ITU-T G.652, G.657 IEC 60793-2-50 | অপটিকা কেবল: | IEC 60794-1-2, IEC 60794-5 |
---|---|---|---|
প্যাকেজ: | 1000M বা 2000M / কাঠের ড্রাম | সাক্ষ্যদান: | CE, ROHS, VDE, UL |
লক্ষণীয় করা: | মাইক্রো এয়ার ব্লোন ফাইবার ইউনিট,IEC 60794-1-2 এয়ার ব্লোন ফাইবার অপটিক কেবল,ITU-T G.652 এয়ার ব্লোন ফাইবার অপটিক কেবল |
মাইক্রো এয়ার-ব্লোন ফাইবার ইউনিট (MABFU) এয়ার ব্লোন ফাইবার অপটিক কেবল
মাইক্রো এয়ার-ব্লো ফাইবার ইউনিট (MABFU) | |||||||||||
ভূমিকা: | |||||||||||
MABFU হল বায়ুতে প্রস্ফুটিত ফাইবার তারের গুরুত্বপূর্ণ অংশ এবং এটি অন্দর অপটিক্যাল ফাইবার তারের সবচেয়ে জনপ্রিয় পণ্য। গ্লোবাল মার্কেটে জেনেরিক ক্যাবলিংয়ের জন্য, বিশেষ করে ইউরোপ, জাপান, দক্ষিণ কোরিয়া এবং আরও অনেক কিছু। MABFU হল এমন একটি পণ্য যা ছোট ব্যাস, লাইটওয়েট, অত্যন্ত নমনীয়তা এবং যথাযথ দৃঢ়তা সহ, এবং এটিতে প্রস্ফুটিত হতে পারে 5.0/3.5 মিমি মাইক্রোডাক্ট।ফাইবারগুলি একটি নরম অ্যাক্রিলেট রজন দিয়ে লেপা হয় যা চমৎকার মাত্রিক এবং তাপ প্রদান করে তন্তুগুলিকে কুশন করার জন্য স্থিতিশীলতা, উপরন্তু, রজন সহজেই ফাইবারগুলিকে সংযুক্ত করার জন্য ছিনতাই করা যেতে পারে।বাইরের আবরণ a থার্মোপ্লাস্টিক যা কম ঘর্ষণ। ঐতিহ্যগত অপটিক্যাল ফাইবার তারের পৃষ্ঠের তুলনায় খাপের পৃষ্ঠটি বিশেষ খাঁজ দিয়ে ডিজাইন করা হয়েছে, এটি শুধুমাত্র উচ্চ স্তরের যান্ত্রিক সুরক্ষা প্রদান করে না, তবে নিখুঁত ফুঁ কর্মক্ষমতাও প্রদান করে। |
|||||||||||
বৈশিষ্ট্য এবং উপকারিতা: | |||||||||||
● 2,4,6,8 এবং 12 ফাইবার বিকল্প। ● স্থিতিশীল গঠন, ভাল যান্ত্রিক এবং তাপমাত্রা কর্মক্ষমতা. ● ফুঁ দূরত্ব অগ্রসর করার জন্য বিশেষ খাঁজ দিয়ে ডিজাইন করা হয়েছে। ● লাইটওয়েট এবং সঠিক দৃঢ়তা, পুনরাবৃত্তি ইনস্টলেশন. ● কোন জেল, সহজ স্ট্রিপিং এবং হ্যান্ডলিং সঙ্গে পরিকল্পিত. ● ঐতিহ্যগত পণ্যের তুলনায় ভালো খরচের সুবিধা। ● সম্পূর্ণ আনুষাঙ্গিক, কম লোকবল, কম ইনস্টলেশন সময়। |
|||||||||||
মানদণ্ড: | |||||||||||
এই স্পেসিফিকেশনে অন্যথায় উল্লেখ না থাকলে, সমস্ত প্রয়োজনীয়তা প্রধানত অনুযায়ী হবে নিম্নলিখিত স্ট্যান্ডার্ড স্পেসিফিকেশন সহ। |
|||||||||||
অপটিক্যাল ফাইবার: | ITU-T G.652, G.657 IEC 60793-2-50 | ||||||||||
অপটিকা কেবল: | IEC 60794-1-2, IEC 60794-5 | ||||||||||

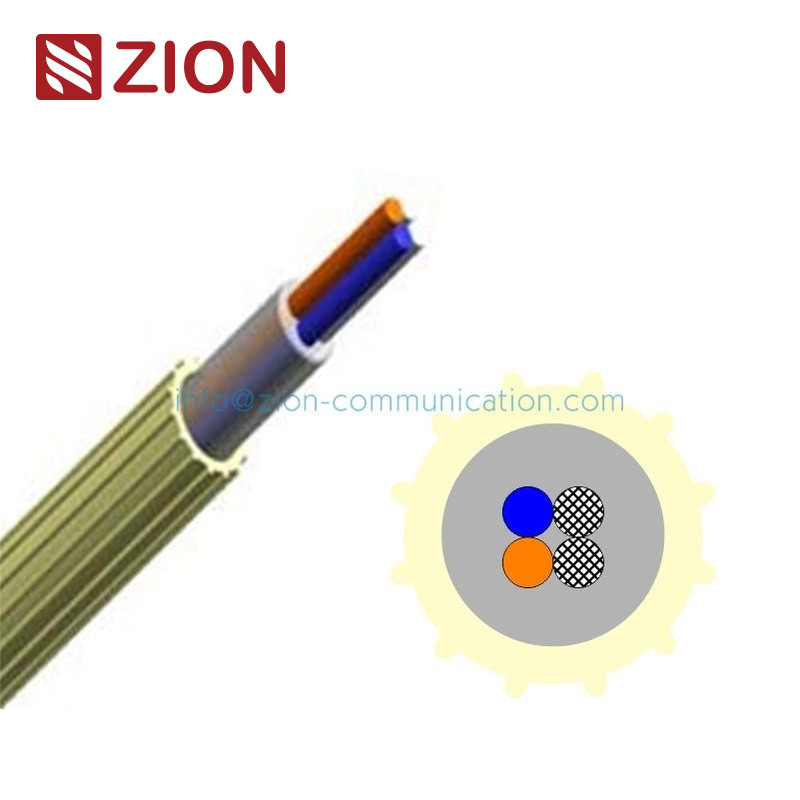

প্রস্থচ্ছেদ: | |||||||||||
1, অপটিক্যাল ফাইবার 2, রজন 3, +2 "ভরা" ফাইবার 4, কম ঘর্ষণ শীথ 5, খাঁজ |
|||||||||||
মৌলিক কর্মক্ষমতা | |||||||||||
ফাইবার কাউন্ট | 2 তন্তু | 4 তন্তু | 6 তন্তু | 8 তন্তু | 12 ফাইবার | ||||||
বাইরের ব্যাস (মিমি) | 1.20±0.05 | 1.20±0.05 | 1.40±0.05 | 1.50±0.05 | 1.65±0.05 | ||||||
ওজন (g/m) | 1.0 | 1.0 | 1.3 | 1.8 | 2.2 | ||||||
মিন বেন্ড ব্যাসার্ধ (মিমি) | 50 | 50 | 60 | 80 | 80 | ||||||
তাপমাত্রা | স্টোরেজ:-30℃ ~ +70℃ অপারেশন:-30℃ ~ +70℃ ইনস্টলেশন:-5℃ ~ +50℃ | ||||||||||
তারের সেবা জীবন | ২ 5 বছর | ||||||||||
দ্রষ্টব্য: এটি সুপারিশ করা হয় যে 2টি ফাইবার ইউনিটের গঠন 2টি ভরা ফাইবার নিয়ে গঠিত, কারণ এটি প্রমাণিত যে 2টি ফাইবার ইউনিট ব্লোয়িং পারফরম্যান্স এবং ফাইবার স্ট্রিপিং-এবিলিটিতে শূন্য বা একটি ভরা ফাইবারের চেয়ে 2টি ভরা ফাইবার ভাল। |
|||||||||||
পরীক্ষার পরামিতি | |||||||||||
ফাইবার ইউনিট অ্যাটেন্যুয়েশন | |||||||||||
ফাইবার টাইপ | SM G.652D, G.657.A1 | ||||||||||
মনোযোগ | 0.40dB/কিমি সর্বোচ্চ @1310nm | ||||||||||
0.30dB/কিমি সর্বোচ্চ @1550nm | |||||||||||
ব্লোয়িং টেস্ট | |||||||||||
ফাইবার কাউন্ট | 2 তন্তু | 4 তন্তু | 6 তন্তু | 8 তন্তু | 12 ফাইবার | ||||||
পরীক্ষা সরঞ্জাম | PLUMETTAZ:UM25, Ericsson:F, CATWAY:FBT-1.1 | ||||||||||
স্ট্যান্ডার্ড নালী | 5.0/3.5 মিমি | ||||||||||
চাপ | 7bar / 10bar | ||||||||||
সাধারণ ফুঁ দূরত্ব | 500 মি/1000 মি | 500 মি/1000 মি | 500 মি/1000 মি | 500 মি/1000 মি | 500m/800m | ||||||
সাধারণত ফুঁ সময় | 10মিনিট/18মিনিট | 10মিনিট/18মিনিট | 12 মিনিট/18 মিনিট | 13 মিনিট/18 মিনিট | 15 মিনিট/18 মিনিট | ||||||
যান্ত্রিক কর্মক্ষমতা | |||||||||||
পরীক্ষা | স্ট্যান্ডার্ড | পরামিতি | পরীক্ষার ফলাফল | ||||||||
চিন্তা | EN 18700 A1/501 IEC 60794-1-2-E1 |
লোড হল 1×W | অতিরিক্ত টেনশন ≤0.05dB পরীক্ষার পর |
||||||||
বাঁক | IEC 60794-1-2--E11A | ডায়াম 40 মিমি × 3 বাঁক 20℃ এ 5টি চক্র |
পরীক্ষার পরে অতিরিক্ত টেনশন ≤0.05dB | ||||||||
পিষা | IEC 60794-1-2-E3 | 100 N, 60 | পরীক্ষার পরে অতিরিক্ত টেনশন ≤0.05dB | ||||||||
সমস্ত অপটিক্যাল পরীক্ষা 1550 এনএম এ এগিয়ে গেছে | |||||||||||
পরিবেশ কর্মক্ষমতা | |||||||||||
পরীক্ষা | স্ট্যান্ডার্ড | পরামিতি | পরীক্ষার ফলাফল | ||||||||
তাপমাত্রা চক্র | IEC 60794-1-2-F1 | -30℃, +70℃, (2 চক্র) |
পরম ক্ষয় ≤0.5dB/কিমি, পরীক্ষার সময় অতিরিক্ত ক্ষয় ≤0.1dB/কিমি, পরীক্ষার সময় এবং পরে |
||||||||
জল ভিজিয়ে রাখা | IEC 60794-5 | জলে 1000 ঘন্টা, 18℃~22℃ |
(টেম্প সাইকেলের পর পরীক্ষা) ≤0.07dB/কিমি শুরু মান তুলনায় পরিবর্তন |
||||||||
স্যাঁতসেঁতে তাপ চক্র | IEC 60068-2-38 | 25℃, 65℃, 25℃, 65℃, 25℃, -10℃, 25℃ |
পরম ক্ষয় ≤0.5dB/কিমি, পরীক্ষার সময় অতিরিক্ত ক্ষয় ≤0.1dB/কিমি, পরীক্ষার সময় এবং পরে |
||||||||
সমস্ত অপটিক্যাল পরীক্ষা 1550 এনএম এ এগিয়ে গেছে | |||||||||||
ফাইবার কালার কোড | |||||||||||
না. | 1 | 2 | 3 | 4 | 5 | 6 | |||||
রঙ | নীল | কমলা | সবুজ | বাদামী | ধূসর | সাদা | |||||
না. | 7 | 8 | 9 | 10 | 11 | 12 | |||||
রঙ | লাল | কালো | হলুদ | ভায়োলেট | গোলাপী | একুয়া | |||||
খাপের রঙ | |||||||||||
● হলুদ | |||||||||||
ডেলিভারি দৈর্ঘ্য | |||||||||||
স্ট্যান্ডার্ড ডেলিভারি দৈর্ঘ্য হল 1000m, 2000m, 3000m, 4000m, 6000m যার সহনশীলতা -0.5~+1%। আরও বিকল্পের জন্য, গ্রাহক পরিষেবার সাথে যোগাযোগ করুন। |
|||||||||||
প্যাকেজিং | |||||||||||
প্যানে বিনামূল্যে কয়েলিং। | |||||||||||
ফাইবার কাউন্ট | দৈর্ঘ্য (মি) |
প্যান সাইজ Φ×এইচ (মিমি) |
ওজন (স্থূল) (কেজি) |
||||||||
2~4 ফাইবার | 2000 মি | φ510 × 200 | ৮.০ | ||||||||
4000 মি | φ510 × 200 | 10.0 | |||||||||
6000 মি | φ510 × 300 | 13.0 | |||||||||
6 তন্তু | 2000 মি | φ510 × 200 | 9.0 | ||||||||
4000 মি | φ510 × 300 | 12.0 | |||||||||
8 তন্তু | 2000 মি | φ510 × 200 | 9.0 | ||||||||
4000 মি | φ510 × 300 | 14.0 | |||||||||
12 ফাইবার | 1000 মি | φ510 × 200 | ৮.০ | ||||||||
2000 মি | φ510 × 200 | 10.0 | |||||||||
3000 মি | φ510 × 300 | 14.0 | |||||||||
4000 মি | φ510 × 300 | 15.0 | |||||||||
