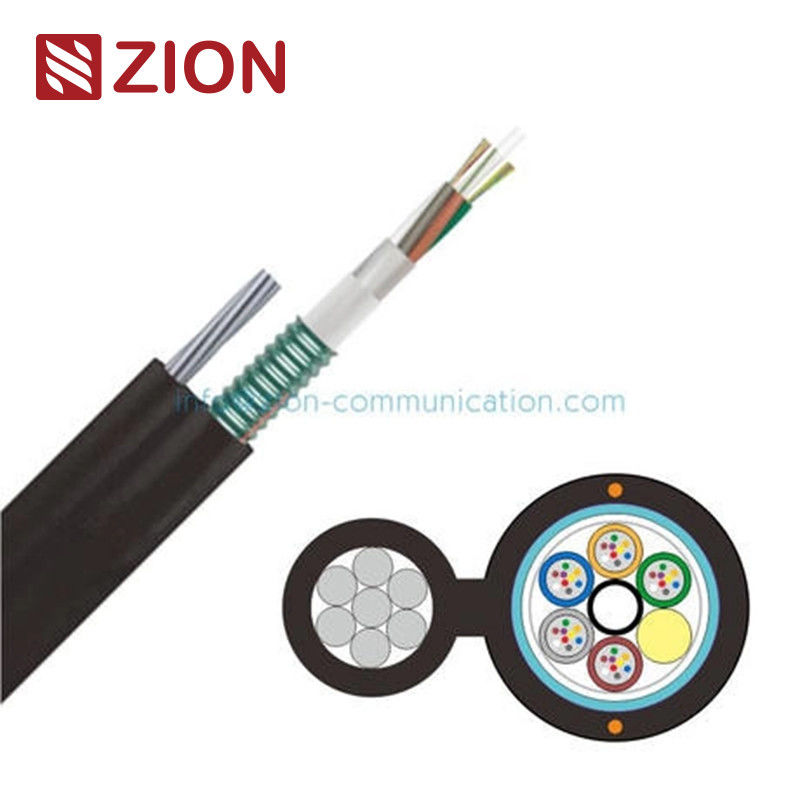

হালকা সাঁজোয়া স্ব-সমর্থক চিত্র 8 অপটিক কেবল (সমস্ত-শুষ্ক) GYFC8S

(শুষ্ক) GYFC8S হালকা বর্মযুক্ত স্ব-সমর্থন চিত্র 8 অপটিক ক্যাবল

GYFC8S

হালকা অ্যামোরড স্বয়ংসমর্থন চিত্র 8 তারের

প্রয়োগ

উচ্চ প্রসার্য প্রতিরোধের

উচ্চ ক্ষয় প্রতিরোধের

স্বয়ংসমর্থিত বায়ুবাহিত ইনস্টলেশন

অর্ধ-শুষ্ক কোর নকশা, ইনস্টলেশন এবং splice জন্য সহজ

বৈশিষ্ট্য

আপনি যে তথ্য দিয়েছেন তার মধ্যে রয়েছেফাইবার অপটিক তারেরএবং তাদের বিভিন্নপারফরম্যান্স স্পেসিফিকেশনএখানে মূল বৈশিষ্ট্যগুলির একটি বিশ্লেষণ দেওয়া হল:

ফাইবারের ধরন এবং স্পেসিফিকেশন:

1. জি.652. ডিএবংজি.655এটি একক মোড ফাইবারের প্রকার যা নির্দিষ্ট হ্রাস এবং ছড়িয়ে পড়ার বৈশিষ্ট্যযুক্ত, যা প্রায়শই বিভিন্ন অপটিক্যাল ট্রান্সমিশন সিস্টেমে ব্যবহৃত হয়।

   • জি.652. ডিএটি একটি স্ট্যান্ডার্ড সিঙ্গেল-মোড ফাইবার যা কম হ্রাসের সাথে বেশিরভাগ সাধারণ অ্যাপ্লিকেশনগুলির জন্য উপযুক্ত।
   • জি.655এটি একটি শূন্য-বিচ্ছিন্নতা-পরিবর্তিত ফাইবার যা দীর্ঘ দূরত্বের, উচ্চ-ক্ষমতার সংক্রমণের জন্য ডিজাইন করা হয়েছে, বিশেষত যেখানে বিচ্ছিন্নতার ক্ষতিপূরণ প্রয়োজন।

2. মাল্টি-মোড ফাইবার:

   • 50/125 μmএবং62.5/১২৫ μmহল মাল্টি-মোড ফাইবারগুলির জন্য কোর/ক্ল্যাসিং ব্যাসার্ধ, সাধারণত স্বল্প দূরত্বের ডেটা ট্রান্সমিশনের জন্য ব্যবহৃত হয় (যেমন, ভবন বা ক্যাম্পাসের পরিবেশে) ।

হ্রাস (সিগন্যাল ক্ষতি):

• জি.652. ডিএবংজি.655:

  • এ৮৫০ এনএমএবং১৩০০ এনএম, উভয় ধরণের ফাইবারের একটি হ্রাস রয়েছে≤3.0 ডিবি/কিমি.
  • এ১৩১০ এনএম,জি.652. ডিএর ক্ষয়ক্ষতি≤0.36 ডিবি/কিমি, এবংজি.655আছে≤0.40 ডিবি/কিমি.
  • এ১৫৫০ এনএম, ক্ষয় হ্রাস হয়≤0.22 ডিবি/কিমিজন্যজি.652. ডিএবং≤0.23 ডিবি/কিমিজন্যজি.655.

• মাল্টিমোড ফাইবার (50/125 μm এবং 62.5/125 μm):

  • এ৮৫০ এনএম, ক্ষয় হ্রাস হয়≤3.0 ডিবি/কিমি.
  • এ১৩০০ এনএম, ক্ষয় হ্রাস এছাড়াও≤1.0 ডিবি/কিমি.

ব্যান্ডউইথ (সিগন্যাল ট্রান্সমিশন ক্ষমতা):

• মাল্টি-মোড ফাইবার:
  • এ৮৫০ এনএম,50/125 μmফাইবারের ব্যান্ডউইথ≥৫০০ মেগাহার্জ·কিমি, যখন62.5/১২৫ μmফাইবার আছে≥২০০ মেগাহার্জ·কিমি.
  • এ১৩০০ এনএম,50/125 μmফাইবারের ব্যান্ডউইথ≥১০০০ মেগাহার্জ·কিমি, যখন62.5/১২৫ μmফাইবার আছে≥৬০০ মেগাহার্জ·কিমি.

পোলারাইজেশন মোড বিচ্ছিন্নতা (পিএমডি):

• পৃথক ফাইবার: উভয়জি.652. ডিএবংজি.655ফাইবারের পোলারাইজেশন মোড ডিসপারশন মান≤0.20 ps/√km.
• ডিজাইন লিঙ্ক মান (M=20, Q=0.01%): উভয়জি.652. ডিএবংজি.655ফাইবারের ডিজাইন লিঙ্ক মান≤0.1 ps/√km.

ফাইবার অপটিক ক্যাবলের জন্য প্রযুক্তিগত তথ্য:

নিম্নলিখিত স্পেসিফিকেশনগুলিফাইবার অপটিক তারেরবিভিন্ন ফাইবারের সংখ্যা এবং কনফিগারেশনের সাথেঃ

• ফাইবার গণনা বিকল্প: ২৪, ৪৮, ৭২, ৯৬, ১৪৪ টি ফাইবার।

• লস টিউব:

  • ফাইবার প্রতি টিউব সংখ্যাঃ
    • ২৪ টি ফাইবার: 4 টি টিউব * 6 টি টিউব প্রতি ফাইবার।
    • ৪৮ টি ফাইবার: 4 টি টিউব * 12 টিউব প্রতি ফাইবার।
    • ৭২ টি ফাইবার: 6 টি টিউব * 12 টি টিউব প্রতি ফাইবার।
    • ৯৬ ফাইবার: ৮ টি টিউব * ১২ টি ফাইবার প্রতি টিউব।
    • ১৪৪ ফাইবার: ১২ টি টিউব * প্রতি টিউবে ১২ টি ফাইবার।

• বাইরের ব্যাসার্ধ:

  • ২৪ টি ফাইবার: ১.৯ মিমি।
  • 48, ৭২, ৯৬ ফাইবার: ২.৪ মিমি
  • ১৪৪ ফাইবার: ২.৪ মিমি

• কেন্দ্রীয় শক্তি সদস্য:

  • উপাদানঃFRP(ফাইবার রিইনফোর্সড প্লাস্টিক)
  • ব্যাসার্ধঃ2.0 মিমি২৪/৪৮ ফাইবারের জন্য,2.6 মিমি৭২/৯৬/১৪৪ ফাইবারের জন্য।

• জল প্রতিরোধক উপাদান:জলরোধী টেপ ও গার্নজল প্রবেশের বিরুদ্ধে সুরক্ষার জন্য।

• বর্ম:বাঁকা স্টিলের টেপযান্ত্রিক সুরক্ষার জন্য।

• মেসেঞ্জার ওয়্যার:৭*১.৬ মিমিকাঠামো

• বাহ্যিক আবরণ:

  • বেধ:1.8 মিমিনামমাত্র।

• তারের ব্যাসার্ধ:

  • ২৪ টি ফাইবার: প্রায় ১১.১ মিমি * ২২.১ মিমি।
  • ৪৮ টি ফাইবার: প্রায় ১২.১ মিমি * ২৩.১ মিমি।
  • ৭২ টি ফাইবার: প্রায় ১২.৬ মিমি * ২৩.৬ মিমি।
  • ৯৬ ফাইবার: প্রায় 14.6 মিমি * 25.6 মিমি।
  • ১৪৪ ফাইবার: প্রায় 17.6 মিমি * 28.6 মিমি।

• ক্যাবলের ওজন:

  • ২৪ টি ফাইবার: ২৮০ কেজি/কিমি।
  • ৪৮ টি ফাইবার: ৩১০ কেজি/কিমি।
  • ৭২ টি ফাইবার: ৩৩০ কেজি/কিমি।
  • ৯৬ ফাইবার: ৩৭০ কেজি/কিমি।
  • ১৪৪ ফাইবার: ৪৪০ কেজি/কিমি।

• অপারেটিং তাপমাত্রা পরিসীমা: -৪০ ডিগ্রি সেলসিয়াস থেকে ৭০ ডিগ্রি সেলসিয়াস।

• টান শক্তি:

  • স্বল্পমেয়াদীঃ৮০০০ এন.
  • দীর্ঘমেয়াদীঃ২৭০০ এন.

• ক্রাশ প্রতিরোধের:

  • স্বল্পমেয়াদীঃ২০০০ এন/১০০ মিমি.
  • দীর্ঘমেয়াদীঃ৬০০ এন/১০০ মিমি.
