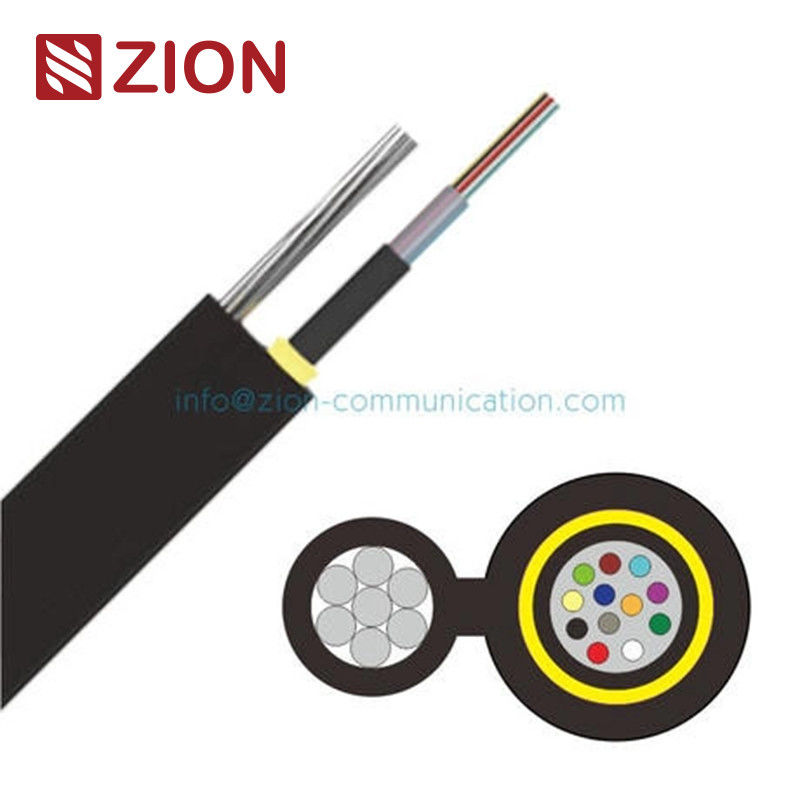

GYAXTC8Y সেন্ট্রাল টিউব মিনি চিত্র 8 ফাইবার ক্যাবল এরিয়াল সেল্ফ সাপোর্টিং

GYAXTC8Y-ছোট চিত্র-8 স্ব-সমর্থন কেন্দ্রীয় টিউব মিনি চিত্র 8 ক্যাবল ইউনিটিউব এরিয়াল অপটিক্যাল ক্যাবল

GYAXTC8Y-ছোট

সেন্ট্রাল টিউব এয়ার ইনস্টলেশন অপটিক্যাল ফাইবার ক্যাবল
চিত্র-৮ স্বনির্ভরশীলতা

প্রয়োগ

ভাল যান্ত্রিক এবং পরিবেশগত পারফরম্যান্স।
ছোট আকার এবং হালকা ওজন, ইনস্টলেশনের জন্য সহজ।
স্বয়ংসমর্থিত বায়ু ইনস্টলেশন।

বৈশিষ্ট্য

এখানে আপনার ইনপুটের ভিত্তিতে ফাইবার অপটিক ক্যাবল স্পেসিফিকেশনের একটি বিস্তারিত সারসংক্ষেপ দেওয়া হল:

ফাইবারের ধরন এবং হ্রাস/পারফরম্যান্সঃ

1. জি.652. ডিএবংজি.655(একক-মোড ফাইবার):

   • জি.652. ডি: সাধারণ ব্যবহারের জন্য উপযুক্ত একটি সাধারণভাবে ব্যবহৃত একক মোড ফাইবার।
   • জি.655: শূন্য বিচ্ছিন্নতা-পরিবর্তিত ফাইবার, উচ্চ ক্ষমতা, দূরবর্তী দূরত্বের ট্রান্সমিশনের জন্য ডিজাইন করা হয়েছে, বিচ্ছিন্নতার উপর আরও নিয়ন্ত্রণ সহ।

2. মাল্টি-মোড ফাইবার:

   • 50/125 μmএবং62.5/১২৫ μmস্থানীয় এলাকা নেটওয়ার্ক (এলএএন) এ স্বল্প দূরত্বের, উচ্চ গতির ডেটা ট্রান্সমিশনের জন্য ব্যবহৃত মাল্টিমোড ফাইবার, বিশেষ ক্ষয়ক্ষতি এবং ব্যান্ডউইথ বৈশিষ্ট্য সহ।

হ্রাসঃ

• ৮৫০ এনএম:

  • 50/125 μm:≤3.0 ডিবি/কিমি
  • 62.5/১২৫ μm:≤3.0 ডিবি/কিমি

• ১৩০০ এনএম:

  • 50/125 μm:≤1.0 ডিবি/কিমি
  • 62.5/১২৫ μm:≤1.0 ডিবি/কিমি

• ১৩১০ এনএম:

  • জি.652. ডি:≤0.36 ডিবি/কিমি
  • জি.655:≤0.40 ডিবি/কিমি

• ১৫৫০ এনএম:

  • জি.652. ডি:≤0.22 ডিবি/কিমি
  • জি.655:≤0.23 ডিবি/কিমি

ব্যান্ডউইথ (ডেটা ট্রান্সফার ক্যাপাসিটি):

• ৮৫০ এনএম:

  • 50/125 μm:≥৫০০ মেগাহার্জ·কিমি
  • 62.5/১২৫ μm:≥২০০ মেগাহার্জ·কিমি

• ১৩০০ এনএম:

  • 50/125 μm:≥১০০০ মেগাহার্জ·কিমি
  • 62.5/১২৫ μm:≥৬০০ মেগাহার্জ·কিমি

পোলারাইজেশন মোড বিচ্ছিন্নতা (পিএমডি):

• পৃথক ফাইবার: উভয়জি.652. ডিএবংজি.655ফাইবারের পোলারাইজেশন মোড ডিসপারশন মান≤0.20 ps/√km.
• ডিজাইন লিঙ্ক মান(M=20, Q=0.01%): উভয়জি.652. ডিএবংজি.655ফাইবার আছে≤0.1 ps/√km.

ক্যাবল নির্মাণের জন্য প্রযুক্তিগত তথ্যঃ

এই বিভাগে বিভিন্ন ফাইবার গণনা এবং কনফিগারেশনের সাথে ফাইবার অপটিক ক্যাবলগুলির শারীরিক এবং যান্ত্রিক বৈশিষ্ট্যগুলি বিশদভাবে বর্ণনা করা হয়েছেঃ

• ফাইবার গণনা বিকল্প: ২, ৪, ৬, ১২, ১৮, ২৪ টি ফাইবার।

লস টিউব এবং ক্যাবলের বৈশিষ্ট্যঃ

• লস টিউবের বাইরের ব্যাসার্ধ:

  • ২, ৪, ৬ ফাইবারের জন্যঃ2.8 মিমি
  • ১২, ১৮, ২৪ ফাইবারের জন্যঃ3.২ মিমি

• ইস্পাত তার:

  • উপাদান: শক্তির জন্য গ্যালভানাইজড স্টিলের তার।
  • ব্যাসার্ধ:৭*০.৮ মিমি.

• গহ্বর:

  • উপাদান:পিই(পলিথিন)
  • বেধ:নামমাত্র ০.৮ মিমি.

• তারের ব্যাসার্ধ:

  • 2, 4, 6 ফাইবার: প্রায়.4.4 মিমি / 9.5 মিমি.
  • 12, 18, 24 ফাইবার: প্রায়.4.6 মিমি / 9.5 মিমি.

• ক্যাবলের ওজন:

  • 2, 4, 6 ফাইবার:৬৬ কেজি/কিমি.
  • 12, 18, 24 ফাইবার:৬৮ কেজি/কিমি.

• অপারেটিং তাপমাত্রা পরিসীমা:-40°C থেকে +70°C.

• টান শক্তি:

  • স্বল্পমেয়াদী:১৫০০ এন.
  • দীর্ঘমেয়াদী:৬০০ এন.

• ক্রাশ প্রতিরোধের:

  • স্বল্পমেয়াদী:১০০০ এন/১০০ মিমি.
  • দীর্ঘমেয়াদী:৩০০ এন/১০০ মিমি.
