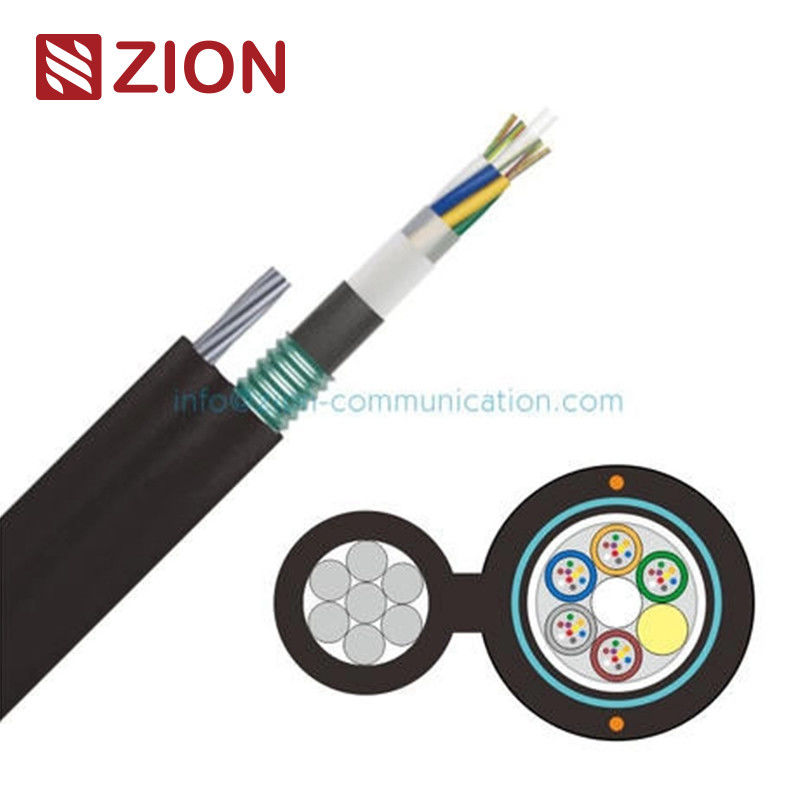

GYFC8Y53 FRP CSM ডাবল শিথ ফাইবার অপটিক চিত্র 8 এরিয়াল ইনস্টলেশন

GYFC8Y53 FRP CSM ডাবল শ্যাফ এরিয়াল ইনস্টলেশন চিত্র-৮ স্ব-সমর্থনকারী অপটিক্যাল ক্যাবল

GYFC8Y53

এফআরপি সিএসএম ডাবল শেড এয়ারলাইন ইনস্টলেশন অপটিক্যাল ফাইবার ক্যাবল
চিত্র-৮ স্বয়ংসম্পূর্ণ

প্রয়োগ

উচ্চ প্রসার্য প্রতিরোধের উচ্চ চূর্ণ প্রতিরোধের
অর্ধ-শুষ্ক কোর নকশা, ইনস্টলেশন এবং splice জন্য সহজ
স্বয়ংসমর্থিত বায়ুবাহিত ইনস্টলেশন

বৈশিষ্ট্য

এখানে আপনার ইনপুটের ভিত্তিতে ফাইবার অপটিক ক্যাবল স্পেসিফিকেশনের একটি বিস্তারিত সারসংক্ষেপ দেওয়া হল:

ফাইবারের ধরন এবং হ্রাস/পারফরম্যান্সঃ

1. জি.652. ডিএবংজি.655(একক-মোড ফাইবার):

   • জি.652. ডি: সাধারণ ব্যবহারের জন্য উপযুক্ত একটি সাধারণভাবে ব্যবহৃত একক মোড ফাইবার।
   • জি.655: শূন্য বিচ্ছিন্নতা-পরিবর্তিত ফাইবার, উচ্চ ক্ষমতা, দূরবর্তী দূরত্বের ট্রান্সমিশনের জন্য ডিজাইন করা হয়েছে, বিচ্ছিন্নতার উপর আরও নিয়ন্ত্রণ সহ।

2. মাল্টি-মোড ফাইবার:

   • 50/125 μmএবং62.5/১২৫ μmস্থানীয় এলাকা নেটওয়ার্ক (এলএএন) এ স্বল্প দূরত্বের, উচ্চ গতির ডেটা ট্রান্সমিশনের জন্য ব্যবহৃত মাল্টিমোড ফাইবার, বিশেষ ক্ষয়ক্ষতি এবং ব্যান্ডউইথ বৈশিষ্ট্য সহ।

হ্রাসঃ

• ৮৫০ এনএম:

  • 50/125 μm:≤3.0 ডিবি/কিমি
  • 62.5/১২৫ μm:≤3.0 ডিবি/কিমি

• ১৩০০ এনএম:

  • 50/125 μm:≤1.0 ডিবি/কিমি
  • 62.5/১২৫ μm:≤1.0 ডিবি/কিমি

• ১৩১০ এনএম:

  • জি.652. ডি:≤0.36 ডিবি/কিমি
  • জি.655:≤0.40 ডিবি/কিমি

• ১৫৫০ এনএম:

  • জি.652. ডি:≤0.22 ডিবি/কিমি
  • জি.655:≤0.23 ডিবি/কিমি

ব্যান্ডউইথ (ডেটা ট্রান্সফার ক্যাপাসিটি):

• ৮৫০ এনএম:

  • 50/125 μm:≥৫০০ মেগাহার্জ·কিমি
  • 62.5/১২৫ μm:≥২০০ মেগাহার্জ·কিমি

• ১৩০০ এনএম:

  • 50/125 μm:≥১০০০ মেগাহার্জ·কিমি
  • 62.5/১২৫ μm:≥৬০০ মেগাহার্জ·কিমি

পোলারাইজেশন মোড বিচ্ছিন্নতা (পিএমডি):

• পৃথক ফাইবার: উভয়জি.652. ডিএবংজি.655ফাইবারের পোলারাইজেশন মোড ডিসপারশন মান≤0.20 ps/√km.
• ডিজাইন লিঙ্ক মান(M=20, Q=0.01%): উভয়জি.652. ডিএবংজি.655ফাইবার আছে≤0.1 ps/√km.

ক্যাবল নির্মাণের জন্য প্রযুক্তিগত তথ্যঃ

এই বিভাগে বিভিন্ন ফাইবার গণনা এবং কনফিগারেশনের সাথে ফাইবার অপটিক ক্যাবলগুলির শারীরিক এবং যান্ত্রিক বৈশিষ্ট্যগুলি বিশদভাবে বর্ণনা করা হয়েছেঃ

• ফাইবার গণনা বিকল্প: ২, ৪, ৬, ১২, ১৮, ২৪ টি ফাইবার।

লস টিউব এবং ক্যাবলের বৈশিষ্ট্যঃ

• লস টিউবের বাইরের ব্যাসার্ধ:

  • ২, ৪, ৬ ফাইবারের জন্যঃ2.8 মিমি
  • ১২, ১৮, ২৪ ফাইবারের জন্যঃ3.২ মিমি

• ইস্পাত তার:

  • উপাদান: শক্তির জন্য গ্যালভানাইজড স্টিলের তার।
  • ব্যাসার্ধ:৭*০.৮ মিমি.

• গহ্বর:

  • উপাদান:পিই(পলিথিন)
  • বেধ:নামমাত্র ০.৮ মিমি.

• তারের ব্যাসার্ধ:

  • 2, 4, 6 ফাইবার: প্রায়.4.4 মিমি / 9.5 মিমি.
  • 12, 18, 24 ফাইবার: প্রায়.4.6 মিমি / 9.5 মিমি.

• ক্যাবলের ওজন:

  • 2, 4, 6 ফাইবার:৬৬ কেজি/কিমি.
  • 12, 18, 24 ফাইবার:৬৮ কেজি/কিমি.

• অপারেটিং তাপমাত্রা পরিসীমা:-40°C থেকে +70°C.

• টান শক্তি:

  • স্বল্পমেয়াদী:১৫০০ এন.
  • দীর্ঘমেয়াদী:৬০০ এন.

• ক্রাশ প্রতিরোধের:

  • স্বল্পমেয়াদী:১০০০ এন/১০০ মিমি.
  • দীর্ঘমেয়াদী:৩০০ এন/১০০ মিমি.
