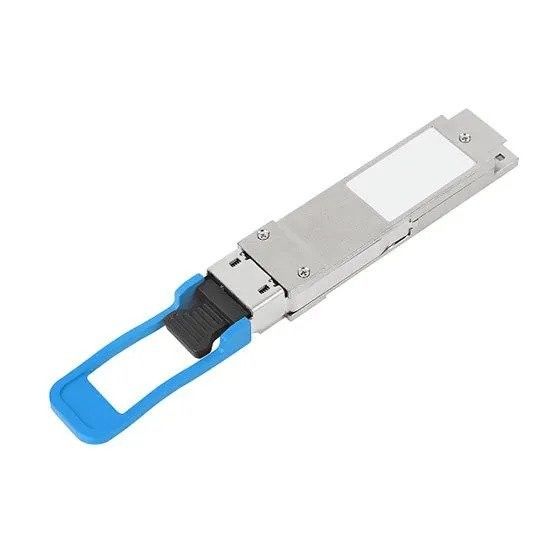

100G QSFP28 ট্রান্সসিভার 2KM দূরত্ব এবং 100Gbps ডেটা রেটের জন্য CWDM প্রযুক্তি সহ

4 CWDM লেন Mux/Demux ডিজাইন 100G QSFP28 LR4 CWDM 2KM LC SMF ফাইবার অপটিক্যাল ট্রান্সিভার

100G QSFP28 LR4 1310nm ব্যান্ডে 4 × 25 CWDM চ্যানেল ব্যবহার করে একক-মোড ফাইবার সিস্টেমের জন্য ডিজাইন করা হয়েছে, যা 2km পর্যন্ত সংক্রমণ দূরত্ব সমর্থন করে।এই মডিউলটি চারটি 25Gb/s বৈদ্যুতিক ডেটা চ্যানেলকে চারটি CWDM অপটিক্যাল সিগন্যালে রূপান্তর করে, যা তারপর একটি একক 100Gb / s অপটিক্যাল সংক্রমণ স্ট্রিম মধ্যে multiplexed হয়।এটি 100Gb/s অপটিক্যাল ইনপুটকে চারটি সিডব্লিউডিএম চ্যানেলে পুনর্বিবেচনা করে এবং এগুলিকে বৈদ্যুতিক ডেটা আউটপুটগুলিতে রূপান্তর করে.

চারটি সিডব্লিউডিএম চ্যানেল 1271nm, 1291nm, 1311nm এবং 1331nm এর কেন্দ্রীয় তরঙ্গদৈর্ঘ্যে কাজ করে।এটিতে অপটিক্যাল ইন্টারফেসিংয়ের জন্য একটি ডুপ্লেক্স এলসি সংযোগকারী এবং বৈদ্যুতিক সংযোগের জন্য একটি 38-পিন সংযোগকারী রয়েছে. একক-মোড ফাইবার (এসএমএফ) ব্যবহার করে, এই পণ্যটি বৈদ্যুতিক ইনপুটগুলিকে সিডব্লিউডিএম অপটিক্যাল সিগন্যালে রূপান্তর করতে একটি 4-তরঙ্গদৈর্ঘ্য বিতরণ ফিডব্যাক লেজার (ডিএফবি) অ্যারে ব্যবহার করে।রিসিভার প্রতিটি তরঙ্গদৈর্ঘ্য সংগ্রহ করতে বিচ্ছিন্ন photodiodes ব্যবহার করেইলেকট্রিক্যাল ডেটা হিসাবে আউটপুট হওয়ার আগে একটি টিআইএ দ্বারা সংকেতগুলিকে শক্তিশালী করা হয়।

QSFP28 মাল্টি-সোর্স চুক্তি (এমএসএ) এবং আইইইই 802.3ba স্ট্যান্ডার্ডগুলির সাথে সম্মতিতে ডিজাইন করা, এই ট্রান্সিভারটি নির্ভরযোগ্য কর্মক্ষমতা এবং আন্তঃব্যবহারযোগ্যতা নিশ্চিত করে।
