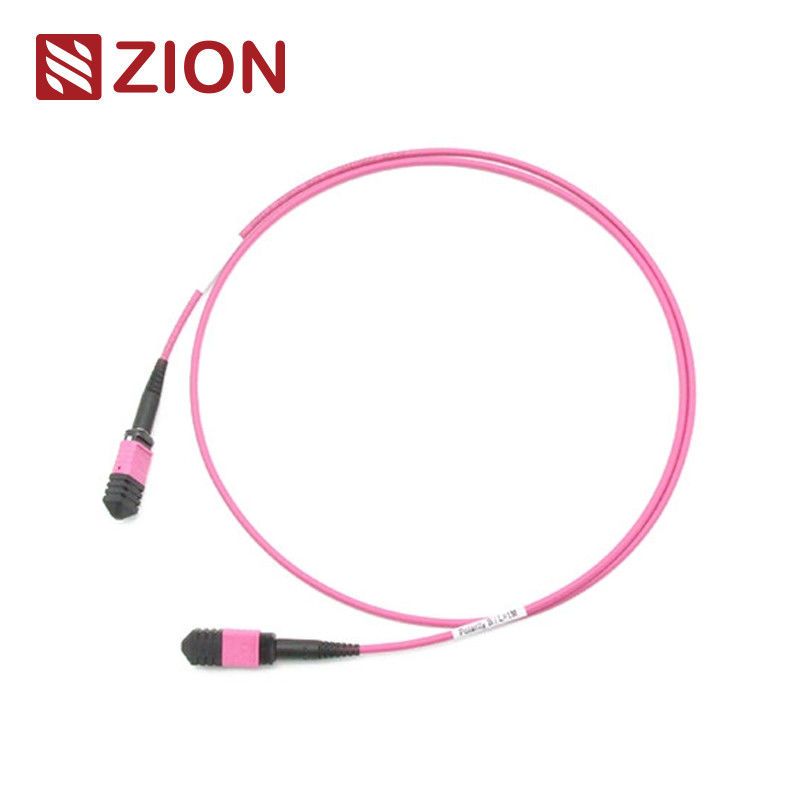

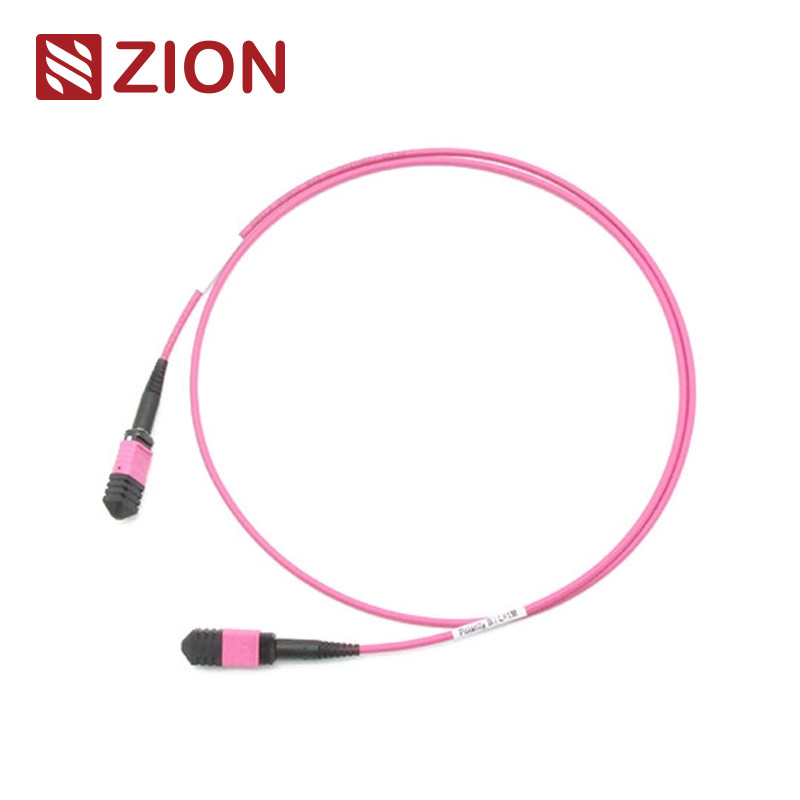

24 ফাইবার এমপিও ফিমেল থেকে এমপিও ফিমেল OM4 3.0mm LSZH MPO প্যাচ কর্ড কাস্টম মিটার

সিয়োন কোড এবং বর্ণনা

সিয়োন কোডঃZCM1158HMA1X

সিয়োন বর্ণনাঃএমপিও মহিলা থেকে এমপিও মহিলা ওএম 4 3.0 মিমি এলএসজেডএইচ 24 ফাইবার এমপিও প্যাচ কর্ড কাস্টম মিটার

এমপিও সংযোগকারী একটি ফাইবার সংযোগকারী। এমপিও (মাল্টি-ফাইবার পুশ অন) একটি মাল্টি-কোর ফাইবার সংযোগকারী প্রকার।এমপিও উচ্চ ঘনত্বের ফাইবার প্রাক সংযোগ সিস্টেম বর্তমানে প্রধানত ডেটা সেন্টারের উচ্চ ঘনত্বের পরিবেশে প্রয়োগে ব্যবহৃত হয়, ভবনে অপটিক্যাল ফাইবারের প্রয়োগ এবং অপটিক্যাল ট্রান্সসিভার সরঞ্জামের অভ্যন্তরে অভ্যন্তরীণ সংযোগ অ্যাপ্লিকেশন যেমন অপটিক্যাল ডিভাইস, 40G, 100G, QSFP +।

এমপিও সংযোগকারী প্রকারগুলি আইইসি 61754-7 প্রবিধান অনুসারে আলাদা করা হয়ঃ কোর নম্বর (অ্যারে নম্বর), পুরুষ মাথা (পুরুষ, মহিলা), মেরুতা (পিসি বা এপিসি) ।

এমপিও-এমপিও 3.0 মিমি এলএসজেডএইচ ফাইবার প্যাচ কর্ড। এমপিও ফাইবার প্যাচ কর্ড উভয় প্রান্তে এমপিও সংযোগকারী দিয়ে শেষ হয়। এমপিও ফাইবার প্যাচ কর্ড এমপিও মডিউলগুলিকে স্থায়ী লিঙ্ক হিসাবে একসাথে সংযুক্ত করে।এমপিও ফাইবার প্যাচ কর্ড 12 টির সাথে পাওয়া যায়, 24, 48,60৭২96,144fibers. 10/40/100Gbps পর্যন্ত গতি সমর্থন ডেটা সেন্টার সমাধান। তারা সাধারণত ক্যাসেট, প্যানেল বা ruggedized MPO ফ্যান-আউটগুলি আন্তঃসংযোগ করতে গৃহীত হয়,এবং ডেটা সেন্টার এবং অন্যান্য উচ্চ ফাইবার পরিবেশে উচ্চ ঘনত্বের ব্যাকবোন ক্যাবলিংয়ের দ্রুত স্থাপনার সুবিধার্থে. এছাড়াও, MPO এছাড়াও অনেক নমনীয়তা এবং সুবিধা প্রদান করে একবার আপনি প্যাচ প্যানেল মধ্যে সংযোগকারী শৈলী পরিবর্তন করতে হবে. তারের ট্রাঙ্ক উপর সংযোগকারী পরিবর্তন করার পরিবর্তে,শুধু প্যাচ প্যানেলের ক্রস সংযোগ পাশ নতুন সংযোগকারী শৈলী সঙ্গে একটি নতুন ক্যাসেট ইনস্টল.

12F MPO-MPO ফাইবার প্যাচ কর্ডটি 40G QSFP+ SR4, 40G QSFP+ CSR4 এবং 100G QSFP28 SR4 অপটিক্স সরাসরি সংযোগ এবং উচ্চ ঘনত্বের ডেটা সেন্টারের জন্য ডিজাইন করা হয়েছে।

সংযোগকারী শিল্প মান

এমপিও সিঙ্গল মোড রেফারেন্সঃআইইসি ৬১৭৫৪-৭

এমপিও সিঙ্গল মোড হাউজিং বিস্তারিতঃএসএম এপিসিঃ সবুজ সংযোগকারী + কালো বুট (স্ট্যান্ডার্ড ক্ষতি MPO)
এসএম এপিসিঃ হলুদ সংযোগকারী + কালো বুট (সুপার লো লস এমপিও)

এমপিও মাল্টিমোড রেফারেন্সঃআইইসি ৬১৭৫৪-৭

এমপিও মাল্টি-মোড হাউজিং বিস্তারিতঃOM1&OM2 পিসিঃ বেজ সংযোগকারী + কালো বুট (স্ট্যান্ডার্ড ক্ষতি MPO)
OM3&OM4 PC: অ্যাকোয়া সংযোগকারী + কালো বুট (স্ট্যান্ডার্ড&সুপার নিম্ন ক্ষতি MPO)
OM3&OM4 পিসিঃ হিদার ভায়োলেট সংযোগকারী + কালো বুট (স্ট্যান্ডার্ড ক্ষতি MPO)

• আইইসি স্ট্যান্ডার্ড IEC-61754-7; আইইসি 61755, টেলকোর্ডিয়া GR-1435-CORE, JIS C5982; TIA-604-5 ((FOCIS5) মেনে চলে TIA-568-C প্রতি কাঠামোগত তারের
• 10G ফাইবার চ্যানেল সম্মতি
• 40G এবং 100G আইইইই 802.3

অপটিক্যাল স্পেসিফিকেশন

এমপিও-এলসি স্ট্রেইট হারনেস ক্যাবলের অপটিক্যাল স্পেসিফিকেশন

একক মোড (এসএম) - এপিসি ৮ ডিগ্রি পোলিশ

• ইনসেশন লস (এমপিও)

  • স্ট্যান্ডার্ড লসঃ ≤ 0.75 ডিবি (সর্বোচ্চ), ≤ 0.50 ডিবি (সাধারণ)
  • সুপার-নিম্ন ক্ষতিঃ ≤ 0.35 ডিবি (সর্বোচ্চ), ≤ 0.20 ডিবি (সাধারণ)

• ইনসার্টের ক্ষতি (LC/SC/FC/ST)

  • ≤ ০.৩ ডিবি

• রিটার্ন লস

  • এমপিওঃ ≥ 60 ডিবি (8 ডিগ্রি পলিশিং)
  • LC/SC/FC/ST: APC ≥ 60 dB; UPC ≥ 50 dB

মাল্টিমোড (এমএম) - পিসি ফ্ল্যাট পোলিশ

• ইনসেশন লস (এমপিও)

  • স্ট্যান্ডার্ড লসঃ ≤ 0.60 ডিবি (সর্বোচ্চ), ≤ 0.50 ডিবি (সাধারণ)
  • সুপার-নিম্ন ক্ষতিঃ ≤ 0.35 ডিবি (সর্বোচ্চ), ≤ 0.20 ডিবি (সাধারণ)

• ইনসার্টের ক্ষতি (LC/SC/FC/ST)

  • ≤ ০.৩ ডিবি

• রিটার্ন লস

  • এমপিওঃ ≥ 25 ডিবি
  • এলসি/এসসি/এফসি/এসটিঃ ≥ 35 ডিবি

সাধারণ বিবরণ

• স্থায়িত্ব: < ০.৩ ডিবিএল ২০০টি মিলনের পর সাধারণ পরিবর্তন
• বিনিময়যোগ্যতা: ≤ ০.২ ডিবি
• টান শক্তি: > ৭০ এন
• প্লাগ-ইন টাইম: ≤ ৫০০
• অপারেটিং তাপমাত্রা: -40°C থেকে +85°C

বৈশিষ্ট্য

• নিম্ন সন্নিবেশ ক্ষতি, উচ্চ রিটার্ন ক্ষতি
• এমটি ভিত্তিক মাল্টি-ফাইবার কানেক্টর, ৪,8,12 এবং 24 ফাইবার সংযোগকারী সমাপ্তি এবং সমাবেশ
• ফাইবারের ভর-সমাপ্তির জন্য অর্থনৈতিক সমাধান
• কম ক্ষতি এবং স্ট্যান্ডার্ড ক্ষতি এসএম এবং এমএম অ্যাপ্লিকেশন জন্য ডিজাইন করা
• রগডাইজড গোলাকার তারের, ডিম্বাকৃতির তারের এবং খালি রিবন বিকল্প উপলব্ধ
• ফাইবার টাইপ, পোলিশ টাইপ এবং/অথবা সংযোগকারী গ্রেড পার্থক্য করার জন্য উপলব্ধ রঙ কোডেড হাউজিং
• পুনরাবৃত্তিযোগ্যতা এবং বিনিময়যোগ্যতার ক্ষেত্রে ভাল

প্রয়োগ

ওএমসি-র সমস্ত এমপিও সংযোগকারীগুলি সেনকো / নিসিন / সুমিটোমো থেকে। এমপিও ফাইবার প্যাচ কর্ড একটি উচ্চ ঘনত্বের তারের সমাবেশ যা সাধারণত তিনটি ক্ষেত্রে ব্যবহৃত হয়।

• উচ্চ ঘনত্ব ডিগ্রী পরিবেশের সাথে ডেটা সেন্টার অ্যাপ্লিকেশন
• ভবনের কাছে অপটিক্যাল ফাইবার
• ফাইবার সরঞ্জামগুলিতে অভ্যন্তরীণ সংযোগকারী অ্যাপ্লিকেশন।

নামকরণের নিয়মাবলী এবং অর্ডার নিশ্চিতকরণ তথ্যঃ

Senko MPO এর জন্য Pull Tab চাপুন

MPO-MPO 12F ফাইবার প্যাচ কর্ডের অঙ্কন।

তিনটি সংযোগ পদ্ধতি সঠিক এমটিপি / এমপিও মেরুকরণ বজায় রাখতে সহায়তা করে

বেস-২৪ পোলারিটি সমাধান

বৃহত্তর ব্যান্ডউইথের চাহিদা মেটাতে, ২৪-ফাইবার এমটিপি/এমপিও ক্যাবল চালু করা হয় যাতে ১০০জি নেটওয়ার্কে মাইগ্রেশন সহজ হয়।এটি একই পদচিহ্নের মধ্যে ১২ ফাইবারের তারের ঘনত্ব দ্বিগুণ করে, যা ফাইবারের সংখ্যা হ্রাস করে, কম ক্যাবল পথের অনুমতি দেয়, এবং বায়ু প্রবাহ উন্নত করে। বেস -২৪ এমটিপি / এমপিও ক্যাবলিংয়ের মেরুতা বজায় রাখা, তবে আরও জটিল।ওএমসি টাইপ এ (কী-আপ-টু-কি-ডাউন) এমটিপি/এমপিও ট্রাঙ্ক ক্যাবল সুপারিশ করে. আমাদের টাইপ এ এবং টাইপ এএফ ক্যাসেটের সাথে, এ-টু-এ প্যাচ ক্যাবলের আর প্রয়োজন নেই। সংযোগ পদ্ধতিটি নিম্নলিখিত ছবিতে চিত্রিত করা হয়েছে

সিয়োন কমিউনিকেশনের হট ট্রাঙ্ক ক্যাবল

• 7236001 ZCM1122HIA1X: MPO মহিলা থেকে MPO মহিলা SM 3.0mm LSZH 12 ফাইবার MPO প্যাচ কর্ড কাস্টম মিটার।
• 7236002 ZCM1152HIA1X: MPO মহিলা থেকে MPO মহিলা SM 3.0mm LSZH 24 ফাইবার MPO প্যাচ কর্ড কাস্টম মিটার।
• 7236003 ZCM1127HLA1X: MPO মহিলা থেকে MPO মহিলা OM3 3.0mm LSZH 12 ফাইবার MPO প্যাচ কর্ড কাস্টম মিটার।
• 7236004 ZCM1157HLA1X: MPO মহিলা থেকে MPO মহিলা OM3 3.0mm LSZH 24 ফাইবার MPO প্যাচ কর্ড কাস্টম মিটার।
• 7236005 ZCM1128HMA1X: MPO মহিলা থেকে MPO মহিলা OM4 3.0mm LSZH 12 ফাইবার MPO প্যাচ কর্ড কাস্টম মিটার।
• 7236006 ZCM1158HMA1X: MPO মহিলা থেকে MPO মহিলা OM4 3.0 মিমি LSZH 24 ফাইবার MPO প্যাচ কর্ড কাস্টম মিটার।
• 7236007 ZCM2122HIA1X: এমটিপি মহিলা থেকে এমটিপি মহিলা এসএম 3.0 মিমি এলএসজেডএইচ 12 ফাইবার এমটিপি প্যাচ কর্ড কাস্টম মিটার
• 7236008 ZCM2152HIA1X: এমটিপি মহিলা থেকে এমটিপি মহিলা এসএম 3.0 মিমি এলএসজেডএইচ 24 ফাইবার এমটিপি প্যাচ কর্ড কাস্টম মিটার।
• 7236009 ZCM2127HLA1X: এমটিপি মহিলা থেকে এমটিপি মহিলা OM3 3.0mm LSZH 12 ফাইবার এমটিপি প্যাচ কর্ড কাস্টম মিটার।
• 7236010 ZCM2157HLA1X: এমটিপি মহিলা থেকে এমটিপি মহিলা OM3 3.0mm LSZH 24 ফাইবার এমটিপি প্যাচ কর্ড কাস্টম মিটার।
• 7236011 ZCM2128HMA1X: এমটিপি মহিলা থেকে এমটিপি মহিলা OM4 3.0mm LSZH 12 ফাইবার এমটিপি প্যাচ কর্ড কাস্টম মিটার।
• 7236012 ZCM2158HMA1X: এমটিপি মহিলা থেকে এমটিপি মহিলা OM4 3.0mm LSZH 24 ফাইবার এমটিপি প্যাচ কর্ড কাস্টম মিটার।

প্যাকেজ

এই সহজেই গ্রহণযোগ্য এবং ভাল সুরক্ষিত ফাইবার অপটিক্যাল ক্যাবল প্যাকেজটি ডিফল্টরূপে OMC দ্বারা লেবেল এবং চিহ্নিত করা হয়েছে ।

স্ট্যান্ডার্ড কার্টনের আকারঃ ৩৪*২২*১৫ সেমি; ৪৪*৩৪*২৪ সেমি ; ৫৪*৩৯*৩৪ সেমি। কোন কার্টনটি ব্যবহার করা হবে তা পণ্যের Qty এর উপর নির্ভর করে।

প্যাকিং কাস্টমাইজ করা যায়।

আপনার জন্য OEM/ODM পরিষেবা

• ক্যাবলের রঙ, মুদ্রণ শব্দ, ক্যাবল জ্যাকেটের উপাদান, সংযোগকারী রঙ
• OEM লেবেল, সনাক্তকরণ রিং, তারের লেবেল,বাক্স, শিপিং চিহ্ন
• ভিন্ন মানের স্তর।
