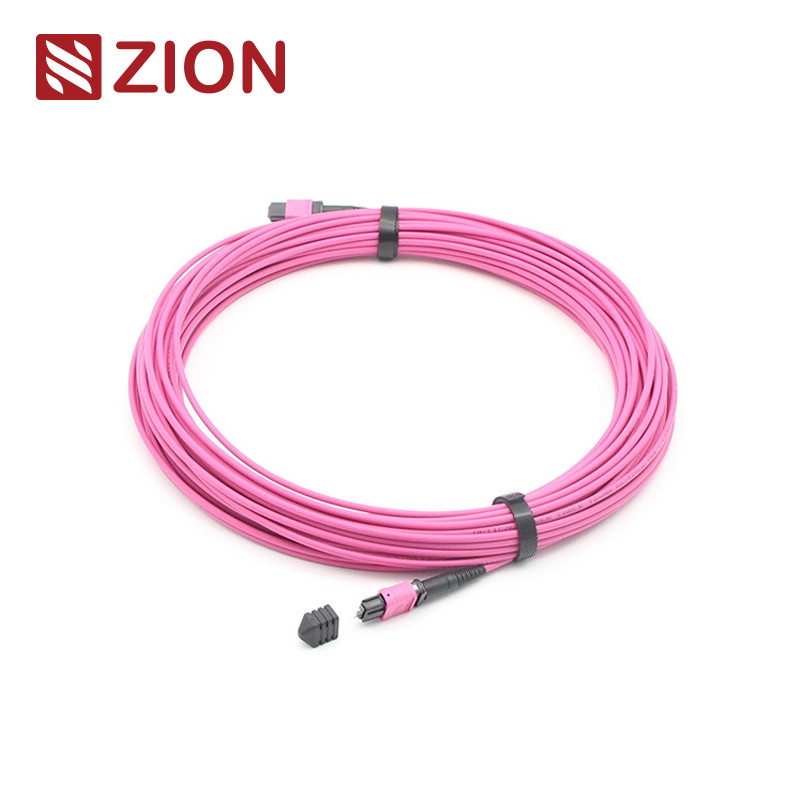

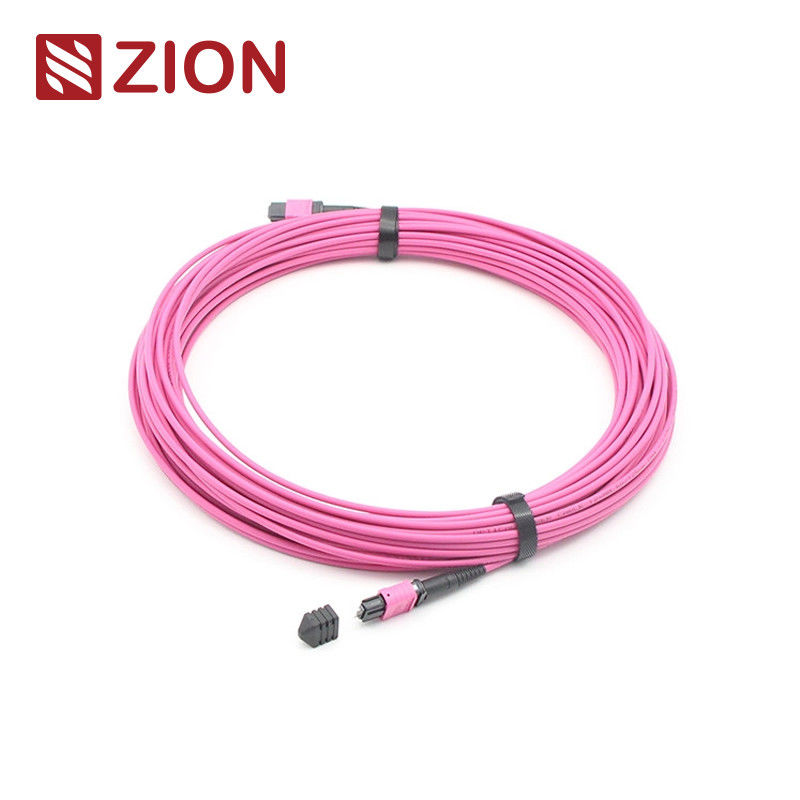

এমটিপি মহিলা থেকে এমটিপি মহিলা ওএম 4 3.0 মিমি এলএসজেডএইচ 12 ফাইবার এমটিপি প্যাচ কর্ড কাস্টম মিটার
সিয়োন কোড এবং বর্ণনা
সিয়োন কোড: ZCM2128HMA1X
সিয়োন বর্ণনা: এমটিপি মহিলা থেকে এমটিপি মহিলা ওএম 4 3.0 মিমি এলএসজেএইচ 12 ফাইবার এমটিপি প্যাচ কর্ড কাস্টম মিটার
এমপিও সংযোগকারী একটি ফাইবার সংযোগকারী। এমপিও (মাল্টি-ফাইবার পুশ অন) একটি মাল্টি-কোর ফাইবার সংযোগকারী প্রকার।এমপিও উচ্চ ঘনত্বের ফাইবার প্রাক সংযোগ সিস্টেম বর্তমানে প্রধানত ডেটা সেন্টারের উচ্চ ঘনত্বের পরিবেশে প্রয়োগে ব্যবহৃত হয়, ভবনে অপটিক্যাল ফাইবারের প্রয়োগ এবং অপটিক্যাল ট্রান্সসিভার সরঞ্জামের অভ্যন্তরে অভ্যন্তরীণ সংযোগ অ্যাপ্লিকেশন যেমন অপটিক্যাল ডিভাইস, 40G, 100G, QSFP +।
এমটিপি সংযোগকারী প্রকারগুলি আইইসি 61754-7 প্রবিধান অনুসারে আলাদা করা হয়ঃ কোর নম্বর (অ্যারে নম্বর), পুরুষ মাথা (পুরুষ, মহিলা), মেরুকরণ (পিসি বা এপিসি) ।
এমটিপি-এমটিপি 3.0 মিমি এলএসজেডএইচ ফাইবার প্যাচ কর্ড। এমটিপি ফাইবার প্যাচ কর্ড তারের উভয় প্রান্তে এমটিপি সংযোগকারী দিয়ে শেষ হয়। এমটিপি ফাইবার প্যাচ কর্ড এমটিপি মডিউলগুলিকে স্থায়ী লিঙ্ক হিসাবে একসাথে সংযুক্ত করে।ফাইবার প্যাচ কর্ড 12, 24, 48,60৭২96,144ফাইবার। 10/40/100Gbps পর্যন্ত গতি সমর্থন করে। তারা সাধারণত ক্যাসেট, প্যানেল বা রুগেডিজড এমটিপি ফ্যান-আউটগুলিকে আন্তঃসংযোগ করতে গৃহীত হয়,এবং ডেটা সেন্টার এবং অন্যান্য উচ্চ ফাইবার পরিবেশে উচ্চ ঘনত্বের ব্যাকবোন ক্যাবলিংয়ের দ্রুত স্থাপনার সুবিধার্থে. এছাড়াও, এমটিপি এছাড়াও অনেক নমনীয়তা এবং সুবিধা প্রদান করে একবার আপনি প্যাচ প্যানেল মধ্যে সংযোগকারী শৈলী পরিবর্তন করতে হবে. তারের ট্রাঙ্ক উপর সংযোগকারী পরিবর্তন করার পরিবর্তে,শুধু প্যাচ প্যানেলের ক্রস সংযোগ পাশ নতুন সংযোগকারী শৈলী সঙ্গে একটি নতুন ক্যাসেট ইনস্টল.
12F এমটিপি-এমটিপি ফাইবার প্যাচ কর্ডটি 40G QSFP + SR4, 40G QSFP + CSR4 এবং 100G QSFP28 SR4 অপটিক্স সরাসরি সংযোগ এবং উচ্চ ঘনত্বের ডেটা সেন্টারের জন্য ডিজাইন করা হয়েছে।
সংযোগকারী √ শিল্প মান
এমপিও একক মোডরেফারেন্সঃএআইএ/টিআইএ-৬০৪-৫
এমপিও একক মোডআবাসনের বিবরণ:এসএম এপিসিঃ সবুজ সংযোগকারী + কালো বুট (স্ট্যান্ডার্ড লস এমটিপি)
এসএম এপিসিঃ হলুদ সংযোগকারী + কালো বুট (সুপার লো লস এমটিপি)
এমপিও মাল্টিমোডরেফারেন্সঃএআইএ/টিআইএ-৬০৪-৫
এমপিও মাল্টিমোডআবাসনের বিবরণ:OM1&OM2 PC: বেজ সংযোগকারী + কালো বুট (স্ট্যান্ডার্ড লস এমটিপি)
OM3&OM4 PC: অ্যাকোয়া সংযোগকারী + কালো বুট (স্ট্যান্ডার্ড&সুপার নিম্ন ক্ষতি MTP)
OM3&OM4 পিসিঃ হিদার ভায়োলেট সংযোগকারী + কালো বুট (স্ট্যান্ডার্ড ক্ষতি এমটিপি)
- আইইসি স্ট্যান্ডার্ড IEC-61754-7; আইইসি 61755, টেলকোর্ডিয়া GR-1435-CORE, JIS C5982; TIA-604-5 ((FOCIS5) মেনে চলে TIA-568-C প্রতি কাঠামোগত তারের
- 10G ফাইবার চ্যানেল সম্মতি
- 40G এবং 100G আইইইই 802.3
অপটিক্যাল স্পেসিফিকেশন
সন্নিবেশ ক্ষতি (এমপিও) ((আইইসি 61300-3-34)একক মোড (এপিসি)৮ ডিগ্রি পোলিশ):স্ট্যান্ডার্ড ক্ষতি:≤0.75dB (সর্বোচ্চ), ≤0.50dB (সাধারণ); অতি নিম্ন ক্ষতি:≤0.35dB (সর্বোচ্চ), ≤0.20dB (সাধারণ)
সন্নিবেশ ক্ষতি ((MPO)) ((IEC 61300-3-34)মাল্টিমোড (পিসি)ফ্ল্যাট পোলিশ):স্ট্যান্ডার্ড ক্ষতি:≤0.6dB (সর্বোচ্চ), ≤0.50 (সাধারণ); সুপার নিম্ন ক্ষতি:≤0.35dB (সর্বোচ্চ), ≤0.20dB (সাধারণ)
সন্নিবেশ হ্রাস ((LC/SC/FC/ST)) ((IEC 61300-3-6)একক মোড (এপিসি ৮ ডিগ্রি পোলিশ):≤0.3dB
সন্নিবেশ হ্রাস ((LC/SC/FC/ST)) ((IEC 61300-3-6)মাল্টিমোড (পিসি ফ্ল্যাট পোলিশ):≤0.3dB
রিটার্ন লস (এমপিও)একক মোড (এপিসি)৮ ডিগ্রি পোলিশ):≥60dB(৮ ডিগ্রি পলিশিং)
রিটার্ন লস (এমপিও)মাল্টিমোড (পিসি)ফ্ল্যাট পোলিশ):≥25dB
রিটার্ন লস ((LC/SC/FC/ST):APC≥60dB; UPC≥50dB
রিটার্ন লস ((LC/SC/FC/ST):≥35dB
স্থায়িত্ব:<০.৩ ডিবি সাধারণ পরিবর্তন (২০০ জোড়া)
বিনিময়যোগ্যতা : ≤0.2dB
ইনপুট-ট্র্যাক পরীক্ষাঃ ৫০০ গুণ, আইএল<0.5 ডিবি
টানার শক্তিঃ> ৭০ এন
প্লাগ-ইন সময়ঃ> ৬০০
অপারেটিং তাপমাত্রাএকক মোড (এপিসি):-40°C থেকে +85°C
বৈশিষ্ট্য
- নিম্ন সন্নিবেশ ক্ষতি, উচ্চ রিটার্ন ক্ষতি
- এমটি ভিত্তিক মাল্টি-ফাইবার কানেক্টর, ৪,8,12 এবং 24 ফাইবার সংযোগকারী সমাপ্তি এবং সমাবেশ
- ফাইবারের ভর-সমাপ্তির জন্য অর্থনৈতিক সমাধান
- কম ক্ষতি এবং স্ট্যান্ডার্ড ক্ষতি এসএম এবং এমএম অ্যাপ্লিকেশন জন্য ডিজাইন করা
- রগডাইজড গোলাকার তারের, ডিম্বাকৃতির তারের এবং খালি রিবন বিকল্প উপলব্ধ
- ফাইবার টাইপ, পোলিশ টাইপ এবং/অথবা সংযোগকারী গ্রেড পার্থক্য করার জন্য উপলব্ধ রঙ কোডেড হাউজিং
- পুনরাবৃত্তিযোগ্যতা এবং বিনিময়যোগ্যতার ক্ষেত্রে ভাল
প্রয়োগ
12 এফ এমপিও-এলসি / এসসি / এফসি / এসটি স্ট্রেইট হারনেস ক্যাবলগুলি 40 জি এলআর 4 পিএসএম, 40 জিবিএএসই-এসআর 4, 40 জি কিউএসএফপি + পিএলআর 4 এবং উচ্চ ঘনত্বের ডেটা সেন্টারের জন্য ডিজাইন করা হয়েছে। এটি 10/40/100 জি উচ্চ ঘনত্বের ডেটা সেন্টার অ্যাপ্লিকেশনগুলির জন্য অনুকূলিত।
ওএমসি-র সমস্ত এমপিও সংযোগকারীগুলি সেনকো / নিসিন / সুমিটোমো থেকে। এমপিও ফাইবার প্যাচ কর্ড একটি উচ্চ ঘনত্বের তারের সমাবেশ যা সাধারণত তিনটি ক্ষেত্রে ব্যবহৃত হয়।
- উচ্চ ঘনত্ব ডিগ্রী পরিবেশের সাথে ডেটা সেন্টার অ্যাপ্লিকেশন
- ভবনের কাছে অপটিক্যাল ফাইবার
- ফাইবার সরঞ্জামগুলিতে অভ্যন্তরীণ সংযোগকারী অ্যাপ্লিকেশন।
নামকরণের নিয়মাবলী এবং অর্ডার নিশ্চিতকরণ তথ্যঃ
Senko MTP এর জন্য ট্যাব টানুন
এমটিপি-এমটিপি ১২এফ ট্রাঙ্ক ক্যাবল।
| সামগ্রিক দৈর্ঘ্য ((L) ((m) |
দূরত্বের দৈর্ঘ্য ((cm) |
0
| +৫/০ |
|
1
| +১০/০ |
|
10
| +১৫/০ |
|
40
| ₹+০.৫% x এল/০ |
|
তিনটি সংযোগ পদ্ধতি সঠিক এমটিপি/এমটিপি মেরুকরণ বজায় রাখতে সাহায্য করে
1পোলারিটি একটি সংযোগ
মেরুকতা একটি এমটিপি তারের একটি কী আপ, কী ডাউন নকশা ব্যবহার করে। অতএব, নীচের চিত্র দেখানো হয়েছে, এক অবস্থান 1
সংযোগকারী অন্য সংযোগকারী অবস্থান 1 অনুরূপ. কোন মেরুতা ফ্লিপ নেই. অতএব, যখন আমরা সংযোগের জন্য মেরুতা একটি MTP তারের ব্যবহার,আমরা এক প্রান্তে A-B duplex প্যাচ ক্যাবল এবং অন্য প্রান্তে A-A duplex প্যাচ ক্যাবল ব্যবহার করতে হবে. যেহেতু এই লিঙ্ক, Rx1 Tx1 সংযোগ করতে হবে. যদি আমরা A-A duplex প্যাচ ক্যাবল ব্যবহার না করি, ধ্রুবতা একটি MTP ক্যাবল নকশা নীতি অনুযায়ী, ফাইবার 1 ফাইবার 1 থেকে প্রেরণ করতে পারে,অর্থাৎ Rx1 Rx1 এ প্রেরণ করতে পারে, যা ভুল হতে পারে।
2পোলারিটি বি সংযোগ
পোলারিটি বি এমটিপি ক্যাবলগুলি একটি কী আপ, কী আপ ডিজাইন ব্যবহার করে। অতএব, নীচের চিত্রটিতে দেখানো হয়েছে, এক সংযোগকারী অবস্থান 1 অন্য সংযোগকারী অবস্থান 12 এর সাথে মিলে যায়। অতএব,যখন আমরা সংযোগের জন্য মেরুদণ্ড বি এমটিপি ক্যাবল ব্যবহার, আমরা উভয় প্রান্তে একটি A-B duplex প্যাচ ক্যাবল ব্যবহার করা উচিত। যেহেতু কী আপ করতে কী আপ নকশা পোলারিটি ফ্লিপ করতে সাহায্য করে, যা ফাইবার 1 ফাইবার 12 এ প্রেরণ করে, অর্থাৎ Rx1 Tx1 এ প্রেরণ করে।
3পোলারিটি সি সংযোগ
মেরুকতা A MTP তারের মত, মেরুকতা C MTP তারের একটি কী আপ, কী ডাউন নকশা ব্যবহার করে। তবে, তারের ভিতরে, একটি ফাইবার ক্রস নকশা আছে,যা একটি সংযোগকারী অবস্থান 1 অবস্থান 2 অনুরূপ
অন্য সংযোগকারী. নীচের চিত্র দেখানো হয়েছে, যখন আমরা সংযোগের জন্য মেরু C MTP ক্যাবল ব্যবহার, আমরা উভয় প্রান্তে একটি A-B duplex প্যাচ ক্যাবল ব্যবহার করা উচিত.যেহেতু ক্রস ফাইবার ডিজাইন polarity ফ্লিপ সাহায্য, যা ফাইবার ১ কে ফাইবার ২ তে পাঠায়, অর্থাৎ Rx1 টিএক্স১ তে পাঠায়।
দ্রষ্টব্যঃ পোলারিটি টাইপ নিম্নলিখিত নামকরণের নিয়মগুলির মধ্যে রয়েছে-পোলারিটি এ;পোলারিটি বি;পোলারিটি সি
সিয়োন কমিউনিকেশনের হট ট্রাঙ্ক ক্যাবল
7236001 ZCM1122HIA1: MPO মহিলা থেকে MPO মহিলা SM 3.0mm LSZH 12 ফাইবার MPO প্যাচ কর্ড কাস্টম মিটার
7236002 ZCM1152HIA1: MPO মহিলা থেকে MPO মহিলা SM 3.0mm LSZH 24 ফাইবার MPO প্যাচ কর্ড কাস্টম মিটার
7236003 ZCM1127HLA1: MPO মহিলা থেকে MPO মহিলা OM3 3.0mm LSZH 12 ফাইবার MPO প্যাচ কর্ড কাস্টম মিটার
7236004 ZCM1157HLA1: MPO মহিলা থেকে MPO মহিলা OM3 3.0mm LSZH 24 ফাইবার MPO প্যাচ কর্ড কাস্টম মিটার
7236005 ZCM1128HMA1: MPO মহিলা থেকে MPO মহিলা OM4 3.0mm LSZH 12 ফাইবার MPO প্যাচ কর্ড কাস্টম মিটার
7236006 ZCM1158HMA1: MPO মহিলা থেকে MPO মহিলা OM4 3.0mm LSZH 24 ফাইবার MPO প্যাচ কর্ড কাস্টম মিটার
7236007 ZCM2122HIA1: এমটিপি মহিলা থেকে এমটিপি মহিলা এসএম 3.0 মিমি এলএসজেডএইচ 12 ফাইবার এমটিপি প্যাচ কর্ড কাস্টম মিটার
7236008 ZCM2152HIA1: এমটিপি মহিলা থেকে এমটিপি মহিলা এসএম 3.0 মিমি এলএসজেডএইচ 24 ফাইবার এমটিপি প্যাচ কর্ড কাস্টম মিটার
7236009 ZCM2127HLA1: এমটিপি মহিলা থেকে এমটিপি মহিলা OM3 3.0mm LSZH 12 ফাইবার এমটিপি প্যাচ কর্ড কাস্টম মিটার
7236010 ZCM2157HLA1: এমটিপি মহিলা থেকে এমটিপি মহিলা OM3 3.0mm LSZH 24 ফাইবার এমটিপি প্যাচ কর্ড কাস্টম মিটার
7236011 ZCM2128HMA1: এমটিপি মহিলা থেকে এমটিপি মহিলা OM4 3.0mm LSZH 12 ফাইবার এমটিপি প্যাচ কর্ড কাস্টম মিটার
7236012 ZCM2158HMA1: এমটিপি মহিলা থেকে এমটিপি মহিলা ওএম 4 3.0 মিমি এলএসজেডএইচ 24 ফাইবার এমটিপি প্যাচ কর্ড কাস্টম মিটার
প্যাকেজ
এই সহজেই গ্রহণযোগ্য এবং ভাল সুরক্ষিত ফাইবার অপটিক্যাল ক্যাবল প্যাকেজটি ডিফল্টরূপে OMC দ্বারা লেবেল এবং চিহ্নিত করা হয়েছে ।
স্ট্যান্ডার্ড কার্টনের আকারঃ ৩৪*২২*১৫ সেমি; ৪৪*৩৪*২৪ সেমি ; ৫৪*৩৯*৩৪ সেমি। কোন কার্টনটি ব্যবহার করা হবে তা পণ্যের Qty এর উপর নির্ভর করে।
প্যাকিং কাস্টমাইজ করা যায়।
আপনার জন্য OEM/ODM পরিষেবা
- ক্যাবলের রঙ, মুদ্রণ শব্দ, ক্যাবল জ্যাকেটের উপাদান, সংযোগকারী রঙ
- OEM লেবেল, সনাক্তকরণ রিং, তারের লেবেল,বাক্স, শিপিং চিহ্ন
- ভিন্ন মানের স্তর।
