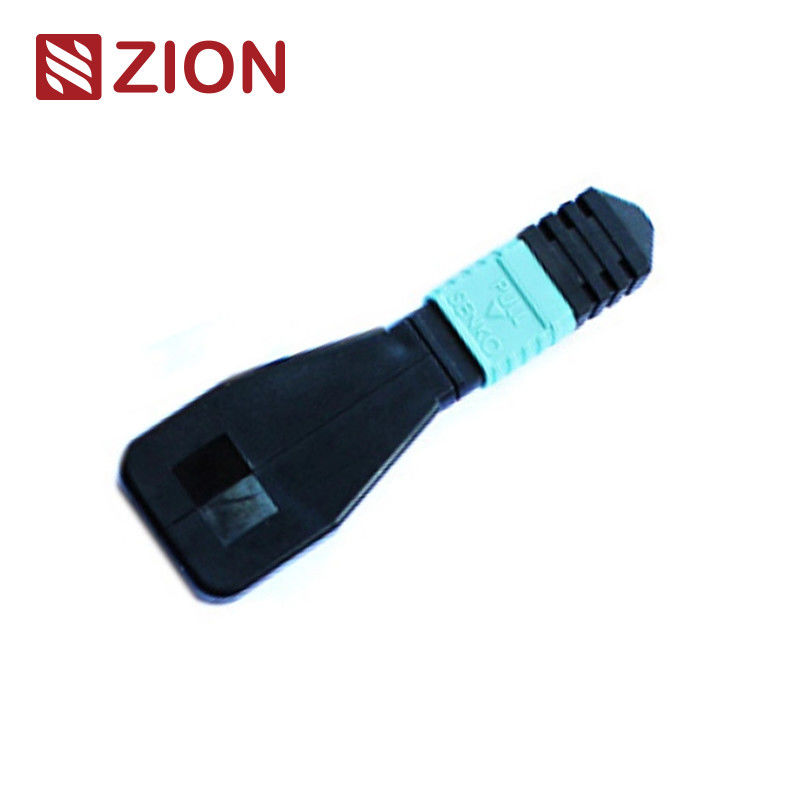

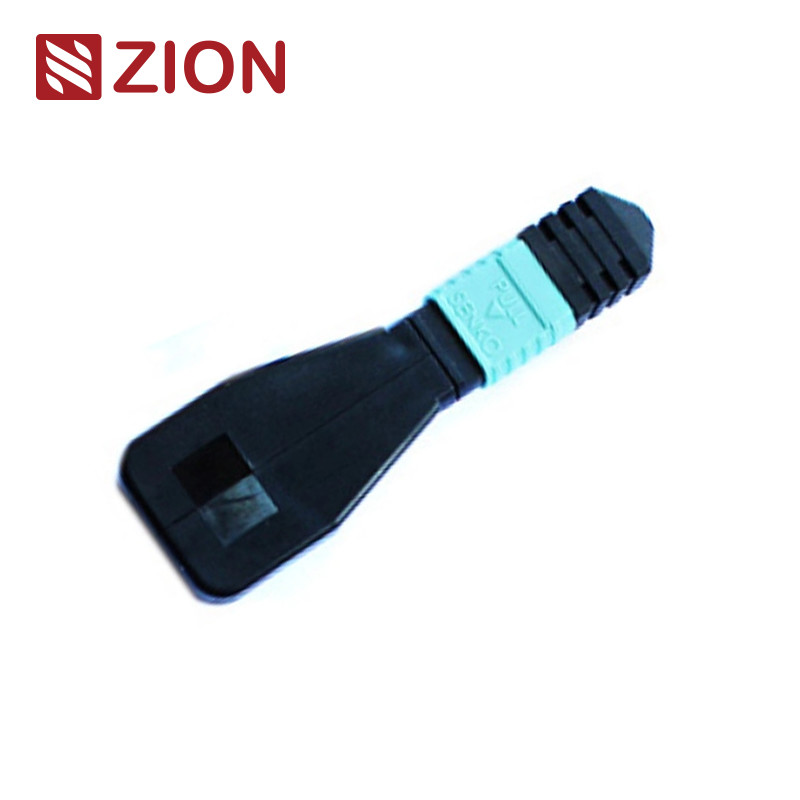

8 ফাইবার MPO OM3 ফাইবার অপটিক লুপব্যাক মডিউল / ক্যাবল
জিওন প্রোডাক্ট তথ্য
সিয়োন কোডঃZCM1116HXA1
সিয়োন বর্ণনাঃ8F MPO OM3 ফাইবার অপটিক লুপব্যাক মডিউল / ক্যাবল
এমপিও লুপব্যাকের মধ্যে এমপিও ব্যাক রিং জাম্পিং লাইন রয়েছে, লুপব্যাক কনফিগারেশনে।ফাইবারের উভয় প্রান্ত একটি MPO সংযোগকারী মধ্যে শেষ একই সংযোগকারী মধ্যে একটি সম্পূর্ণ হালকা পথ তৈরি করতেএটি ডিভাইস লঞ্চ ক্ষমতা এবং গ্রহণ সংবেদনশীলতা পরীক্ষা করতে সক্ষম করে, বিশেষ করে 40/100G নেটওয়ার্ক যোগাযোগের ক্ষেত্রে।ফাইবার অপটিক্স নেটওয়ার্কের মধ্যে পৃথক উপাদান বা ইন্টারফেসের কার্যকর পরীক্ষা এবং মূল্যায়ন করার অনুমতি দেয়.
অপটিক্যাল ফাইবার লুপব্যাক একাধিক কনফিগারেশনে পাওয়া যায়, 8-কোর, 12-কোর,এবং বিভিন্ন ফাইবার কনফিগারেশনের সাথে 24-কোর এমপিও সংযোগকারীগুলি বিভিন্ন পরীক্ষার পোর্টের প্রয়োজনীয়তার সাথে মানিয়ে নিতে. 8 এফ এমপিও ফাইবার লুপব্যাক মডিউল এমপিও ইন্টারফেসের বৈশিষ্ট্যযুক্ত ট্রান্সসিভারগুলি যাচাই করে এবং পরীক্ষা করে, বিশেষত 40GBASE-SR4 / CSR4 QSFP + ডিভাইসগুলি।
এমপিও লুপব্যাক মডিউলগুলি ট্রান্সমিশন এবং রিসিভিং ফাংশনগুলি পরীক্ষা করার জন্য লুপযুক্ত সংকেত সরবরাহ করে। এগুলি পরীক্ষার পরিবেশে ব্যাপকভাবে ব্যবহৃত হয়, বিশেষত সমান্তরাল অপটিক্স 40 জি এবং 100 জি নেটওয়ার্কগুলিতে।লুপব্যাকগুলি এমপিও ট্রান্সসিভার ইন্টারফেসের ট্রান্সসিভার (টিএক্স) এবং রিসিভার (আরএক্স) অবস্থানগুলিকে লিঙ্ক করার জন্য ডিজাইন করা হয়েছেএমপিও লুপব্যাকগুলি এমপিও ট্রাঙ্ক এবং প্যাচ ক্যাবলগুলির সাথে সংযুক্ত হলে অপটিকাল নেটওয়ার্ক সেগমেন্টগুলির সন্নিবেশ ক্ষতি (আইএল) পরীক্ষা সহজতর এবং ত্বরান্বিত করে।
সংযোগকারী শিল্প মান
এমপিও সিঙ্গল মোড রেফারেন্সঃআইইসি ৬১৭৫৪-৭
এমপিও সিঙ্গল মোড হাউজিং বিস্তারিতঃএসএম এপিসিঃ সবুজ সংযোগকারী + কালো বুট (স্ট্যান্ডার্ড ক্ষতি MPO)
এসএম এপিসিঃ হলুদ সংযোগকারী + কালো বুট (সুপার লো লস এমপিও)
এমপিও মাল্টিমোড রেফারেন্সঃআইইসি ৬১৭৫৪-৭
এমপিও মাল্টি-মোড হাউজিং বিস্তারিতঃOM1 এবং OM2 পিসিঃ বেজ সংযোগকারী + কালো বুট (স্ট্যান্ডার্ড ক্ষতি MPO)
OM3 এবং OM4 পিসিঃ অ্যাকোয়া সংযোগকারী + কালো বুট (স্ট্যান্ডার্ড এবং সুপার নিম্ন ক্ষতি MPO)
ওএম 3 এবং ওএম 4 পিসিঃ হিদার ভায়োলেট সংযোগকারী + কালো বুট (স্ট্যান্ডার্ড ক্ষতি এমপিও)
- আইইসি স্ট্যান্ডার্ড IEC-61754-7; আইইসি 61755, টেলকোর্ডিয়া GR-1435-CORE, JIS C5982; TIA-604-5 ((FOCIS5) মেনে চলে
- 10G ফাইবার চ্যানেল সম্মতি
- 40G এবং 100G আইইইই 802.3 সামঞ্জস্যপূর্ণ
অপটিক্যাল স্পেসিফিকেশন
| ফাইবারের ধরন |
মাল্টিমোড |
| ফাইবার ব্যাসার্ধ |
50/125um, 62.5/125um |
| সন্নিবেশ হ্রাস |
এমএম < ১.০ ডিবি |
| রিটার্ন লস |
এমএম > ২৫ ডিবি |
| ইনপুট-ট্র্যাক পরীক্ষা |
500 বার, আইএল < 0.5 ডিবি |
| অপারেশন তাপমাত্রা |
-40°C থেকে +80°C |
ফাইবার অপটিক লুপব্যাক পরীক্ষা
একটি লুপব্যাক পরীক্ষায় একটি যোগাযোগ ডিভাইস থেকে একটি সংকেত পাঠানো এবং সঠিক কার্যকারিতা যাচাই করতে বা ত্রুটিযুক্ত নেটওয়ার্ক নোডগুলির সমস্যা সমাধানের জন্য একই ডিভাইসে এটি পুনরায় লুপ করা জড়িত।ফাইবার অপটিক লুপব্যাক পরীক্ষার জন্য, অপটিক্যাল লুপব্যাকগুলি ডিভাইসগুলির অপারেশনাল নির্ভরযোগ্যতা যাচাই করে।ডিভাইস দ্বারা নির্গত সংকেতটি সক্রিয় উপাদানটির প্রেরণকারী (Tx) শেষ থেকে একই উপাদানটির গ্রহণকারী (Rx) শেষ পর্যন্ত লুপ করা হয়.
অ্যাপ্লিকেশন
12F MPO-LC/SC/FC/ST স্ট্রেইট হারনেস ক্যাবলগুলি 40G LR4 PSM, 40GBASE-SR4, 40G QSFP+ PLR4 এবং উচ্চ ঘনত্বের ডেটা সেন্টার অ্যাপ্লিকেশনগুলির জন্য ডিজাইন করা হয়েছে।এগুলি 10/40/100G উচ্চ ঘনত্বের ডেটা সেন্টার পরিবেশের জন্য অনুকূলিত.
সমস্ত ওএমসি এমপিও সংযোগকারীগুলি সেনকো / নিসিন / সুমিটোমো থেকে উত্পাদিত হয়। এমপিও ফাইবার প্যাচ কর্ডগুলি তিনটি প্রাথমিক ক্ষেত্রে ব্যবহৃত উচ্চ ঘনত্বের ক্যাবল সমাবেশঃ
- উচ্চ ঘনত্বের পরিবেশে ডেটা সেন্টার অ্যাপ্লিকেশন
- বিল্ডিং ইনস্টলেশনে ফাইবার
- ফাইবার সরঞ্জামগুলির অভ্যন্তরীণ সংযোগকারী অ্যাপ্লিকেশন
নামকরণের নিয়ম এবং আদেশ নিশ্চিতকরণ
ধ্রুবতা (চ্যানেল সমন্বয়)
ট্রান্সিভার নির্বাচন গাইড
নির্দিষ্ট ট্রান্সিভারগুলির জন্য একটি লুপব্যাক নির্বাচন করার সময়, সংযোগকারী প্রকার, পোলিশ প্রকার এবং তারের ধরণের সামঞ্জস্যতা বিবেচনা করুন।নিম্নলিখিত টেবিলগুলি সাধারণভাবে ব্যবহৃত ট্রান্সিভার মডিউলগুলির জন্য নির্বাচন নির্দেশিকা প্রদান করে.
সিদ্ধান্ত
এই গাইডটি সর্বাধিক ব্যবহৃত ফাইবার অপটিক ট্রান্সিভারগুলির জন্য নির্দিষ্ট ফাইবার লুপব্যাক পছন্দগুলি নিয়ে আলোচনা করে।তাদের ইন্টারফেস টাইপ বোঝার মাধ্যমে উপযুক্ত লুপব্যাক নির্বাচন করা যেতে পারে, শারীরিক যোগাযোগের প্রয়োজনীয়তা, এবং তারের ধরন স্পেসিফিকেশন।
জিওন কমিউনিকেশন হট এমপিও ফাইবার অপটিক লুপব্যাক পণ্য
7236013 ZCM1111HXA: 8F MPO SM ফাইবার অপটিক লুপব্যাক মডিউল / ক্যাবল
7236014 ZCM1121HXA: 12F MPO SM ফাইবার অপটিক লুপব্যাক মডিউল / ক্যাবল
7236015 ZCM1141HXA: 24F MPO SM ফাইবার অপটিক লুপব্যাক মডিউল / ক্যাবল
7236016 ZCM1116HXA: 8F MPO OM3 ফাইবার অপটিক লুপব্যাক মডিউল / ক্যাবল
7236017 ZCM1126HXA: 12F MPO OM3 ফাইবার অপটিক লুপব্যাক মডিউল / ক্যাবল
7236018 ZCM1146HXA: 24F MPO OM3 ফাইবার অপটিক লুপব্যাক মডিউল / ক্যাবল
7236019 ZCM1117HXA: 8F MPO OM4 ফাইবার অপটিক লুপব্যাক মডিউল / ক্যাবল
7236020 ZCM1127HXA: 12F MPO OM4 ফাইবার অপটিক লুপব্যাক মডিউল / ক্যাবল
7236021 ZCM1147HXA: 24F MPO OM4 ফাইবার অপটিক লুপব্যাক মডিউল / ক্যাবল
7236022 ZCM2111HXA: 8F MTP SM ফাইবার অপটিক লুপব্যাক মডিউল / ক্যাবল
7236023 ZCM2121HXA: 12F MTP SM ফাইবার অপটিক লুপব্যাক মডিউল / ক্যাবল
7236024 ZCM2141HXA: 24F MTP SM ফাইবার অপটিক লুপব্যাক মডিউল / ক্যাবল
7236025 ZCM2116HXA: 8F MTP OM3 ফাইবার অপটিক লুপব্যাক মডিউল / ক্যাবল
7236026 ZCM2126HXA: 12F MTP OM3 ফাইবার অপটিক লুপব্যাক মডিউল / ক্যাবল
7236027 ZCM2146HXA: 24F MTP OM3 ফাইবার অপটিক লুপব্যাক মডিউল / ক্যাবল
7236028 ZCM2117HXA: 8F MTP OM4 ফাইবার অপটিক লুপব্যাক মডিউল / ক্যাবল
7236029 ZCM2127HXA: 12F MTP OM4 ফাইবার অপটিক লুপব্যাক মডিউল / ক্যাবল
7236030 ZCM2147HXA: 24F MTP OM4 ফাইবার অপটিক লুপব্যাক মডিউল / ক্যাবল
প্যাকেজ
এই ফাইবার অপটিক ক্যাবলগুলি সহজেই হ্যান্ডেলযোগ্য, ভাল সুরক্ষিত প্যাকেজিংয়ে প্যাকেজ করা হয় যা ওএমসি দ্বারা লেবেলযুক্ত এবং স্ট্যান্ডার্ড হিসাবে চিহ্নিত করা হয়। স্ট্যান্ডার্ড কার্টন আকারগুলির মধ্যে 34 × 22 × 15 সেমি, 44 × 34 × 24 সেমি এবং 54 × 39 × 34 সেমি অন্তর্ভুক্ত রয়েছে।ব্যবহৃত নির্দিষ্ট কার্টনটি অর্ডার করা পণ্যের পরিমাণের উপর নির্ভর করে. কাস্টম প্যাকেজিং অপশন পাওয়া যায়।
OEM/ODM সেবা
কাস্টমাইজেশন বিকল্পগুলির মধ্যে রয়েছেঃ
- ক্যাবলের রঙ, মুদ্রণ পাঠ্য, ক্যাবল জ্যাকেটের উপাদান, সংযোগকারী রঙ
- OEM লেবেল, সনাক্তকরণ রিং, ক্যাবল লেবেল, বাক্স, শিপিং চিহ্ন
- নির্দিষ্ট প্রয়োজনীয়তা পূরণের জন্য বিভিন্ন মানের স্তর
