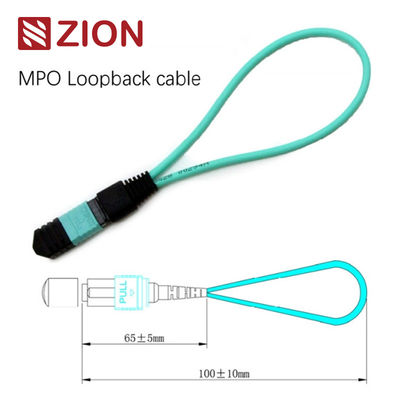

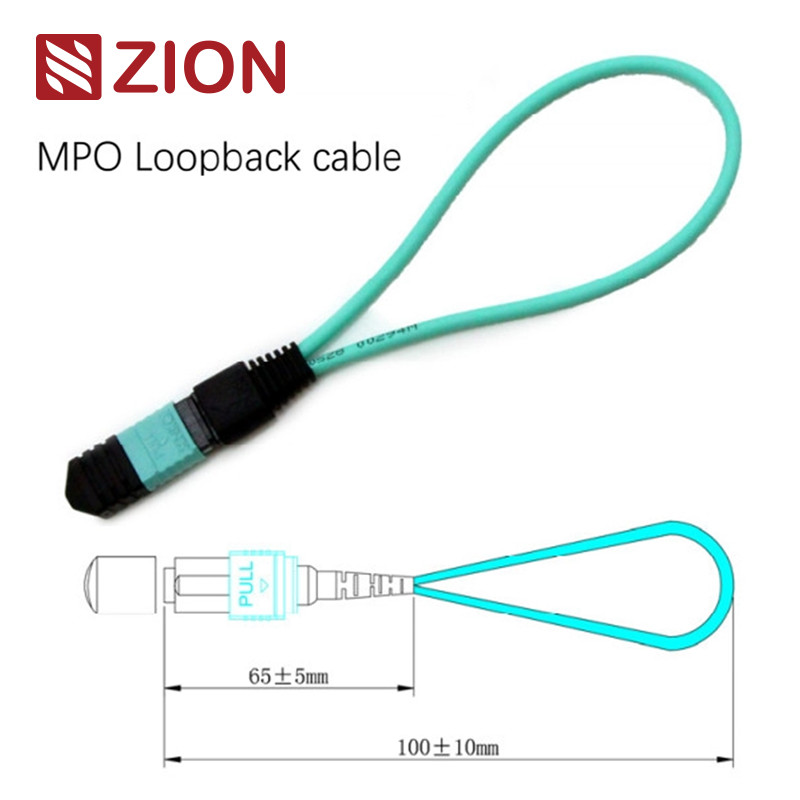

12 ফাইবারের MPO OM3 ফাইবার অপটিক লুপব্যাক মডিউল 40/100G নেটওয়ার্ক পরীক্ষার জন্য

MPO লুপব্যাকে একটি লুপব্যাক কনফিগারেশনে MPO ফাইবার জাম্পার রয়েছে, যা ফাইবারের উভয় প্রান্তকে একটি একক MPO সংযোগকারীর সাথে সংযুক্ত করে একই সংযোগকারীর মধ্যে একটি অবিচ্ছিন্ন আলোর পথ তৈরি করে। এটি বিশেষ করে 40/100G নেটওয়ার্ক যোগাযোগের ক্ষেত্রে ডিভাইস লঞ্চ ক্ষমতা এবং সংবেদনশীলতা পরীক্ষা করতে সক্ষম করে। সংকেত ফিরিয়ে আনার মাধ্যমে, এটি বিভিন্ন সম্ভাব্য সমস্যা সনাক্ত করতে সহায়তা করে এবং ফাইবার নেটওয়ার্কগুলিতে পৃথক উপাদান বা ইন্টারফেসগুলির কার্যকর পরীক্ষা এবং মূল্যায়ন করতে সক্ষম করে।

8-কোর, 12-কোর এবং 24-কোর MPO সংযোগকারীগুলিকে মিটমাট করার জন্য একাধিক অপটিক্যাল ফাইবার সার্কিট কনফিগারেশনে উপলব্ধ, ব্যাপক পোর্ট পরীক্ষার জন্য বিভিন্ন ফাইবার কনফিগারেশন সহ।

MPO লুপব্যাক মডিউলগুলি প্রেরণ এবং গ্রহণ ফাংশন পরীক্ষা করার জন্য লুপযুক্ত সংকেত সরবরাহ করে। এগুলি পরীক্ষার পরিবেশে ব্যাপকভাবে ব্যবহৃত হয়, বিশেষ করে সমান্তরাল অপটিক্স 40G এবং 100G নেটওয়ার্কের মধ্যে। লুপব্যাকগুলি MPO ট্রান্সসিভার ইন্টারফেসের ট্রান্সসিভার (TX) এবং রিসিভার (RX) অবস্থানগুলিকে লিঙ্ক করার জন্য ডিজাইন করা হয়েছে। MPO লুপব্যাকগুলি MPO ট্রাঙ্ক এবং প্যাচ লিডের সাথে সংযোগ করে অপটিক্যাল নেটওয়ার্ক সেগমেন্টগুলির সন্নিবেশ ক্ষতি (IL) পরীক্ষা সহজতর করে এবং ত্বরান্বিত করে।

MPO সিঙ্গেলমোড রেফারেন্স: IEC 61754-7
MPO সিঙ্গেলমোড হাউজিং: SM APC: সবুজ সংযোগকারী+কালো বুট (স্ট্যান্ডার্ড লস MPO)
SM APC: হলুদ সংযোগকারী+কালো বুট (সুপার লো লস MPO)

MPO মাল্টিমোড রেফারেন্স: IEC 61754-7
MPO মাল্টিমোড হাউজিং:
OM1&OM2 PC: বেইজ সংযোগকারী+কালো বুট (স্ট্যান্ডার্ড লস MPO)
OM3&OM4 PC: অ্যাকোয়া সংযোগকারী+কালো বুট (স্ট্যান্ডার্ড এবং সুপার লো লস MPO)
OM3&OM4 PC: হিদার ভায়োলেট সংযোগকারী+কালো বুট (স্ট্যান্ডার্ড লস MPO)

একটি লুপব্যাক পরীক্ষায় একটি যোগাযোগ ডিভাইস থেকে একটি সংকেত পাঠানো এবং সঠিক কার্যকারিতা যাচাই করতে বা ত্রুটিপূর্ণ নেটওয়ার্ক নোডগুলি সমস্যা সমাধানের জন্য একই ডিভাইসে ফেরত পাঠানো জড়িত। ফাইবার অপটিক লুপব্যাক পরীক্ষার জন্য, অপটিক্যাল লুপব্যাকগুলি ডিভাইসের কার্যকরী নির্ভরযোগ্যতা যাচাই করে। ফাইবার অপটিক লুপব্যাক কেবল বা মডিউল ব্যবহার করে, ডিভাইস দ্বারা নির্গত সংকেতটি একই উপাদানের ট্রান্সমিট (Tx) প্রান্ত থেকে রিসিভ (Rx) প্রান্তে লুপ করা হয়।

12F MPO-LC/SC/FC/ST সরাসরি হার্নেস কেবলগুলি 40G LR4 PSM, 40GBASE-SR4, 40G QSFP+ PLR4 এবং উচ্চ-ঘনত্বের ডেটা সেন্টারের জন্য ডিজাইন করা হয়েছে। 10/40/100G উচ্চ-ঘনত্বের ডেটা সেন্টার অ্যাপ্লিকেশনগুলির জন্য অপ্টিমাইজ করা হয়েছে।

সমস্ত OMC MPO সংযোগকারী সেনকো/নিসিন/সুমিতোমো থেকে নেওয়া হয়েছে। MPO ফাইবার প্যাচ কর্ডগুলি হল উচ্চ-ঘনত্বের কেবল অ্যাসেম্বলি যা তিনটি প্রাথমিক এলাকায় ব্যবহৃত হয়:

একটি ট্রান্সসিভারের জন্য একটি লুপব্যাক নির্বাচন করার সময়, সংযোগকারীর প্রকার, পলিশের প্রকার এবং তারের প্রকার বিবেচনা করুন। নিম্নলিখিত টেবিলগুলি সাধারণত ব্যবহৃত ট্রান্সসিভার মডিউলগুলির জন্য নির্বাচন নির্দেশিকা প্রদান করে।

এই গাইডটি সাধারণত ব্যবহৃত ফাইবার অপটিক ট্রান্সসিভারগুলির জন্য নির্দিষ্ট ফাইবার লুপব্যাক পছন্দগুলি কভার করে। উল্লেখ করা হয়নি এমন অন্যান্য ট্রান্সসিভার মডিউলগুলির জন্য, ইন্টারফেসের প্রকার, শারীরিক যোগাযোগ এবং তারের প্রকারের প্রয়োজনীয়তাগুলি বুঝে উপযুক্ত লুপব্যাক নির্বাচন করা যেতে পারে।

জায়ন কমিউনিকেশন MPO ফাইবার অপটিক লুপব্যাক সমাধানগুলির একটি বিস্তৃত পরিসর অফার করে:

এই ফাইবার অপটিক কেবলগুলি সহজে পরিচালনাযোগ্য, ভালভাবে সুরক্ষিত প্যাকেজিংয়ে প্যাকেজ করা হয় যা OMC দ্বারা স্ট্যান্ডার্ড হিসাবে লেবেল করা এবং চিহ্নিত করা হয়। উপলব্ধ কার্টন আকারের মধ্যে রয়েছে 34×22×15 সেমি, 44×34×24 সেমি এবং 54×39×34 সেমি। কার্টন নির্বাচন অর্ডারের পরিমাণের উপর নির্ভর করে। কাস্টম প্যাকেজিং বিকল্প উপলব্ধ।

কাস্টমাইজেশন পরিষেবা উপলব্ধ যার মধ্যে রয়েছে:
