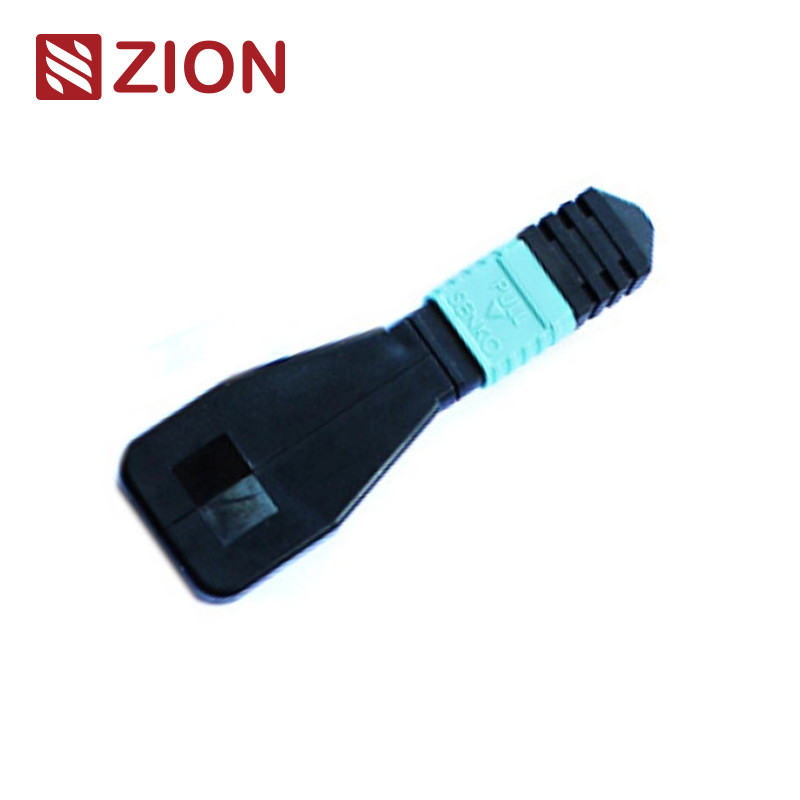

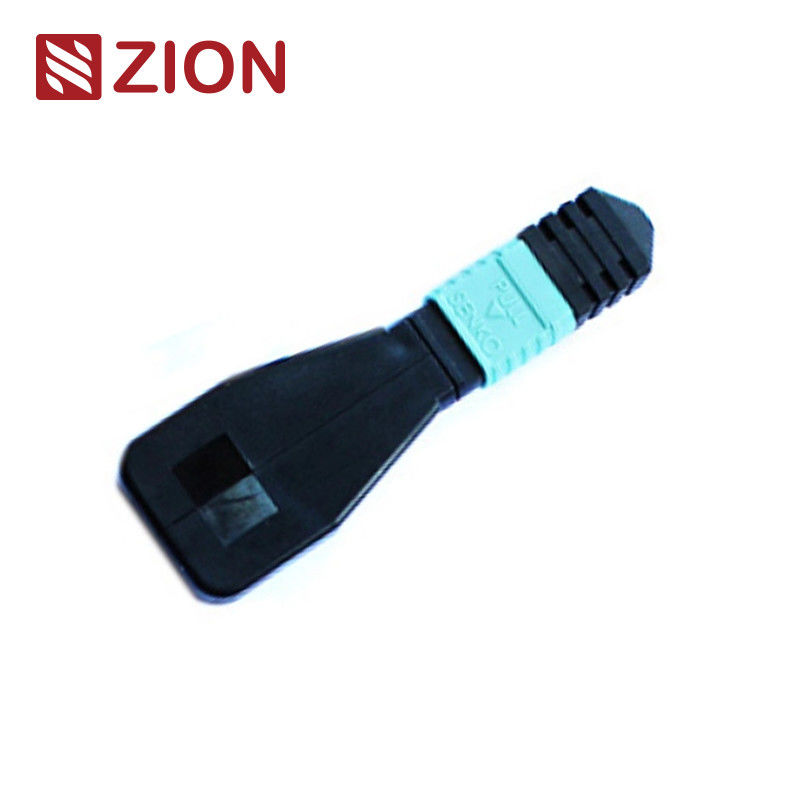

24F MPO OM3 ফাইবার অপটিক লুপব্যাক মডিউল/কেবল

সিয়োন কোড এবং বর্ণনা

সিয়োন কোড: ZCM1116HXA1
সিয়োন বর্ণনা: 8F MPO OM3 ফাইবার অপটিক লুপব্যাক মডিউল/কেবল

এমপিও লুপে এমপিও ব্যাক রিং জাম্পিং লাইন রয়েছে এবং একই সংযোগকারীটিতে হালকা পথ অর্জনের জন্য ফাইবারের উভয় প্রান্তকে এমপিও সংযোগকারীতে রাখে।ডিভাইসের উৎক্ষেপণ ক্ষমতা এবং গ্রহণের সংবেদনশীলতাবিশেষ করে ৪০/১০০জি নেটওয়ার্ক যোগাযোগের ক্ষেত্রে।ফাইবার নেটওয়ার্কের একটি একক উপাদান বা ইন্টারফেসের কার্যকর পরীক্ষা এবং মূল্যায়ন অর্জনের জন্য সংকেত ফেরত দিয়ে বিভিন্ন সম্ভাব্য ঘটনাগুলি সনাক্ত করতে পারে.

অপটিক্যাল ফাইবার সার্কিটের অনেকগুলি কনফিগারেশন রয়েছে, যা পরীক্ষার পোর্টে মানিয়ে নিতে 8 -কোর, 12 -কোর এবং 24 -কোর এমপিও সংযোগকারী এবং বেশ কয়েকটি ফাইবার ফাইবার কনফিগারেশনকে সামঞ্জস্য করতে পারে।8F এমপিও ফাইবার লুপব্যাক মডিউল এমপিও ইন্টারফেসের বৈশিষ্ট্যযুক্ত ট্রান্সসিভারগুলির যাচাইকরণ এবং পরীক্ষার অনুমতি দেয় √ 40GBASE-SR4 / CSR4 QSFP + ডিভাইস. 12 এফ এমপিও ফাইবার লুপব্যাক মডিউল এমপিও ইন্টারফেস ₹ 40GBASESR4 QSFP + বা 100GBASE-SR4 ডিভাইস বৈশিষ্ট্যযুক্ত ট্রান্সিভারগুলির যাচাইকরণ এবং পরীক্ষার অনুমতি দেয়।24 এফ এমপিও ফাইবার লুপব্যাক মডিউল এমপিও ইন্টারফেসের বৈশিষ্ট্যযুক্ত ট্রান্সিভারগুলির যাচাইকরণ এবং পরীক্ষার অনুমতি দেয় 100GBASESR10 CXP / CFP ডিভাইস.

এমপিও লুপব্যাক মডিউলগুলি প্রেরণ এবং গ্রহণের ফাংশনগুলি পরীক্ষা করার জন্য একটি লুপযুক্ত সংকেত সরবরাহ করে। এটি পরীক্ষার পরিবেশে বিশেষত সমান্তরাল অপটিক্স 40 এবং 100 জি নেটওয়ার্কের মধ্যে ব্যাপকভাবে ব্যবহৃত হয়।লুপব্যাকগুলি এমপিও ট্রান্সিভার ইন্টারফেসের ট্রান্সিভার (টিএক্স) এবং রিসিভার (আরএক্স) অবস্থানগুলিকে লিঙ্ক করতে নির্মিত হয়. এমপিও লুপব্যাকগুলি এমপিও ট্রাঙ্ক / প্যাচ ক্যাবলগুলিতে সংযুক্ত করে অপটিকাল নেটওয়ার্কগুলির সেগমেন্টগুলির আইএল পরীক্ষা সহজতর এবং দ্রুত করতে পারে।

ওএমসি এমপিও নেটওয়ার্ক উপাদান এবং সিস্টেমগুলির বার্ন-ইন এবং পরীক্ষার জন্য এমপিও ফাইবার অপটিক লুপব্যাক সমাবেশগুলির একটি লাইন সরবরাহ করে।এই এমপিও লুপব্যাক সমাবেশগুলি কার্যকরভাবে নেটওয়ার্ক সরঞ্জামগুলির ট্রান্সমিটার ক্ষমতা এবং রিসিভার সংবেদনশীলতা পরীক্ষা করতে ব্যবহৃত হয়এই অ্যাপ্লিকেশনগুলির জন্য সর্বোচ্চ ঘনত্বের জন্য একটি কম্প্যাক্ট হাউজে প্যাকেজ করা হয়।

সংযোগকারী √ শিল্প মান

এমপিও একক মোডরেফারেন্সঃআইইসি ৬১৭৫৪-৭

এমপিও একক মোডআবাসনের বিবরণ:এসএম এপিসিঃ সবুজ সংযোগকারী + কালো বুট (স্ট্যান্ডার্ড ক্ষতি MPO)
এসএম এপিসিঃ হলুদ সংযোগকারী + কালো বুট (সুপার লো লস এমপিও)

এমপিও মাল্টিমোডরেফারেন্সঃআইইসি ৬১৭৫৪-৭

এমপিও মাল্টিমোডআবাসনের বিবরণ:OM1&OM2 পিসিঃ বেজ সংযোগকারী + কালো বুট (স্ট্যান্ডার্ড ক্ষতি MPO)
OM3&OM4 PC: অ্যাকোয়া সংযোগকারী + কালো বুট (স্ট্যান্ডার্ড&সুপার নিম্ন ক্ষতি MPO)
OM3&OM4 পিসিঃ হিদার ভায়োলেট সংযোগকারী + কালো বুট (স্ট্যান্ডার্ড ক্ষতি MPO)

আইইসি স্ট্যান্ডার্ড IEC-61754-7; আইইসি 61755, টেলকোর্ডিয়া GR-1435-CORE, JIS C5982; TIA-604-5 ((FOCIS5) মেনে চলে TIA-568-C প্রতি কাঠামোগত তারের
10G ফাইবার চ্যানেল সম্মতি
40G এবং 100G আইইইই 802.3

উপকরণের বিবরণ

24 ফাইবার এমপিও OM3 ফাইবার অপটিক লুপব্যাক মডিউল/কেবল 1

অপটিক্যাল স্পেসিফিকেশন

আইটেমঃ প্যারামিটার
ফাইবারের ধরনঃ মাল্টি-মোড
ফাইবার ব্যাসার্ধঃ 50/125um, 62.5/125um
সন্নিবেশ হ্রাসঃ MM<1.0dB
রিটার্ন লসঃ এমএম>২৫ ডিবি
ইনসার্ট-ট্র্যাক টেস্টঃ 500 বার, আইএল <0.5 ডিবি
অপারেশন তাপমাত্রাঃ -40°C ~ +80°C

ফাইবার অপটিক লুপব্যাক পরীক্ষা

সাধারণত, a loopback test is a test in which a signal is sent from a communication device and looped back to the device as a way to determine whether it is functioning well or as a way to troubleshoot a defective node in the networkফাইবার অপটিক লুপব্যাক পরীক্ষার ক্ষেত্রে, ডিভাইসের অপারেশনাল নির্ভরযোগ্যতা যাচাই করতে অপটিক্যাল লুপব্যাক ব্যবহার করা হয়।তথ্য প্রেরণের জন্য ফাইবার অপটিক লুপব্যাক ক্যাবল বা ফাইবার অপটিক লুপব্যাক মডিউল ব্যবহার করে, ডিভাইস দ্বারা নির্গত সংকেতটি সক্রিয় উপাদানটির প্রেরণ (Tx) শেষ থেকে একই উপাদানটির গ্রহণ (Rx) শেষ পর্যন্ত লুপ করা হয়।

প্রয়োগ

12 এফ এমপিও-এলসি / এসসি / এফসি / এসটি স্ট্রেইট হারনেস ক্যাবলগুলি 40 জি এলআর 4 পিএসএম, 40 জিবিএএসই-এসআর 4, 40 জি কিউএসএফপি + পিএলআর 4 এবং উচ্চ ঘনত্বের ডেটা সেন্টারের জন্য ডিজাইন করা হয়েছে। এটি 10/40/100 জি উচ্চ ঘনত্বের ডেটা সেন্টার অ্যাপ্লিকেশনগুলির জন্য অনুকূলিত।
ওএমসি-র সমস্ত এমপিও সংযোগকারীগুলি সেনকো / নিসিন / সুমিটোমো থেকে। এমপিও ফাইবার প্যাচ কর্ড একটি উচ্চ ঘনত্বের তারের সমাবেশ যা সাধারণত তিনটি ক্ষেত্রে ব্যবহৃত হয়।

উচ্চ ঘনত্ব ডিগ্রী পরিবেশের সাথে ডেটা সেন্টার অ্যাপ্লিকেশন
ভবনের কাছে অপটিক্যাল ফাইবার
ফাইবার সরঞ্জামগুলিতে অভ্যন্তরীণ সংযোগকারী অ্যাপ্লিকেশন।

24 ফাইবার এমপিও OM3 ফাইবার অপটিক লুপব্যাক মডিউল/কেবল 2

নামকরণের নিয়মাবলী এবং অর্ডার নিশ্চিতকরণ তথ্যঃ

24 ফাইবার এমপিও OM3 ফাইবার অপটিক লুপব্যাক মডিউল/কেবল 3

সংযোগকারী ফাইবার চ্যানেল

24 ফাইবার এমপিও OM3 ফাইবার অপটিক লুপব্যাক মডিউল/কেবল 4

ধ্রুবতা (চ্যানেল সমন্বয়)

24 ফাইবার এমপিও OM3 ফাইবার অপটিক লুপব্যাক মডিউল/কেবল 5

একটি নির্দিষ্ট ট্রান্সিভার জন্য কোনটি বেছে নেবেন?

ট্রান্সিভার এবং লুপব্যাকের সাধারণ বৈশিষ্ট্যগুলি বিবেচনা করে, ট্রান্সিভারের জন্য একটি লুপব্যাক নির্বাচন করার সময় আমাদের সংযোগকারী প্রকার, পোলিশ প্রকার এবং তারের প্রকার সম্পর্কে চিন্তা করা উচিত।বেশিরভাগ ব্যবহৃত ট্রান্সিভার মডিউলগুলির জন্য নির্বাচন গাইড নিম্নলিখিত টেবিলে সংক্ষিপ্ত করা হয়েছে.

24 ফাইবার এমপিও OM3 ফাইবার অপটিক লুপব্যাক মডিউল/কেবল 6

24 ফাইবার এমপিও OM3 ফাইবার অপটিক লুপব্যাক মডিউল/কেবল 7

সিদ্ধান্ত

এই পোস্টে কিছু সর্বাধিক ব্যবহৃত ফাইবার অপটিক ট্রান্সিভারগুলির জন্য নির্দিষ্ট ফাইবার লুপব্যাক পছন্দগুলি নিয়ে আলোচনা করা হয়েছে।আমরা তার ইন্টারফেস টাইপ সম্পর্কে বিস্তারিত পেতে এটির জন্য একটি উপযুক্ত লুপব্যাক চয়ন কিভাবে জানতে পারেন, শারীরিক যোগাযোগ এবং তারের ধরন।

জিওন কমিউনিকেশনের হট এমপিও ফাইবার অপটিক লুপব্যাক

7236013 ZCM1111HXA: 8F MPO SM ফাইবার অপটিক লুপব্যাক মডিউল/কেবল
7236014 ZCM1121HXA: 12F MPO SM ফাইবার অপটিক লুপব্যাক মডিউল/কেবল
7236015 ZCM1141HXA: 24F MPO SM ফাইবার অপটিক লুপব্যাক মডিউল /কেবল
7236016 ZCM1116HXA: 8F MPO OM3 ফাইবার অপটিক লুপব্যাক মডিউল /কেবল
7236017 ZCM1126HXA: 12F MPO OM3 ফাইবার অপটিক লুপব্যাক মডিউল /কেবল
7236018 ZCM1146HXA: 24F MPO OM3 ফাইবার অপটিক লুপব্যাক মডিউল/কেবল
7236019 ZCM1117HXA: 8F MPO OM4 ফাইবার অপটিক লুপব্যাক মডিউল/কেবল
7236020 ZCM1127HXA: 12F MPO OM4 ফাইবার অপটিক লুপব্যাক মডিউল /কেবল
723602: ZCM1147HXA: 24F MPO OM4 ফাইবার অপটিক লুপব্যাক মডিউল/কেবল
7236022 ZCM2111HXA: 8F MTP SM ফাইবার অপটিক লুপব্যাক মডিউল/কেবল
7236023 ZCM2121HXA: 12F MTP SM ফাইবার অপটিক লুপব্যাক মডিউল/কেবল
7236024 ZCM2141HXA: 24F MTP SM ফাইবার অপটিক লুপব্যাক মডিউল/কেবল
7236025 ZCM2116HXA: 8F MTP OM3 ফাইবার অপটিক লুপব্যাক মডিউল/কেবল
7236026 ZCM2126HXA: 12F MTP OM3 ফাইবার অপটিক লুপব্যাক মডিউল/কেবল
7236027 ZCM2146HXA: 24F MTP OM3 ফাইবার অপটিক লুপব্যাক মডিউল/কেবল
7236028 ZCM2117HXA: 8F MTP OM4 ফাইবার অপটিক লুপব্যাক মডিউল /কেবল
7236029 ZCM2127HXA: 12F MTP OM4 ফাইবার অপটিক লুপব্যাক মডিউল/কেবল
7236030 ZCM2147HXA: 24F MTP OM4 ফাইবার অপটিক লুপব্যাক মডিউল /কেবল

প্যাকেজ

এই সহজেই গ্রহণযোগ্য এবং ভাল সুরক্ষিত ফাইবার অপটিক্যাল ক্যাবল প্যাকেজটি ডিফল্টরূপে OMC দ্বারা লেবেল এবং চিহ্নিত করা হয়েছে ।

স্ট্যান্ডার্ড কার্টনের আকারঃ ৩৪*২২*১৫ সেমি; ৪৪*৩৪*২৪ সেমি ; ৫৪*৩৯*৩৪ সেমি। কোন কার্টনটি ব্যবহার করা হবে তা পণ্যের Qty এর উপর নির্ভর করে।

প্যাকিং কাস্টমাইজ করা যায়।

24 ফাইবার এমপিও OM3 ফাইবার অপটিক লুপব্যাক মডিউল/কেবল 8

আপনার জন্য OEM/ODM পরিষেবা

ক্যাবলের রঙ, মুদ্রণ শব্দ, ক্যাবল জ্যাকেটের উপাদান, সংযোগকারী রঙ
OEM লেবেল, সনাক্তকরণ রিং, তারের লেবেল,বাক্স, শিপিং চিহ্ন
ভিন্ন মানের স্তর।

	8F MPO ((পুরুষ) -LC ফ্যান-আউট 0.9mm 30-35cm প্যাচ ক্যাবল	অপটিক্যাল নেটওয়ার্কিং,এমপিও-এমটিপি (পুরুষ) -এলসি ফ্যান-আউট 0.9 মিমি,এমটিপি/এমপিও,অপটিক্যাল উপাদান
	12F MPO ((পুরুষ) -LC ফ্যান-আউট 0.9mm 30-35cm প্যাচ ক্যাবল	অপটিক্যাল নেটওয়ার্কিং,এমপিও-এমটিপি (পুরুষ) -এলসি ফ্যান-আউট 0.9 মিমি,এমটিপি/এমপিও,অপটিক্যাল উপাদান
	24F MPO ((পুরুষ) -LC ফ্যান-আউট 0.9mm 30-35cm প্যাচ ক্যাবল	অপটিক্যাল নেটওয়ার্কিং,এমপিও-এমটিপি (পুরুষ) -এলসি ফ্যান-আউট 0.9 মিমি,এমটিপি/এমপিও,অপটিক্যাল উপাদান
	8F এমটিপি ((পুরুষ) -এলসি ফ্যান-আউট 0.9 মিমি 30-35 সেমি প্যাচ ক্যাবল	অপটিক্যাল নেটওয়ার্কিং,এমপিও-এমটিপি (পুরুষ) -এলসি ফ্যান-আউট 0.9 মিমি,এমটিপি/এমপিও,অপটিক্যাল উপাদান
	12F এমটিপি ((পুরুষ) -এলসি ফ্যান-আউট 0.9 মিমি 30-35 সেমি প্যাচ ক্যাবল	অপটিক্যাল নেটওয়ার্কিং,এমপিও-এমটিপি (পুরুষ) -এলসি ফ্যান-আউট 0.9 মিমি,এমটিপি/এমপিও,অপটিক্যাল উপাদান
	24F এমটিপি ((পুরুষ) -এলসি ফ্যান-আউট 0.9 মিমি 30-35 সেমি প্যাচ ক্যাবল	অপটিক্যাল নেটওয়ার্কিং,এমপিও-এমটিপি (পুরুষ) -এলসি ফ্যান-আউট 0.9 মিমি,এমটিপি/এমপিও,অপটিক্যাল উপাদান
	8F এমপিও এসএম ফাইবার অপটিক এমপিও-এলসি ২.০ মিমি স্ট্রেইট হারনেস ক্যাবল	অপটিক্যাল নেটওয়ার্কিং,এমপিও-এমটিপি-এলসি স্ট্রেইট হারনেস ক্যাবল 2.0 মিমি,এমটিপি/এমপিও,অপটিক্যাল উপাদান
	12F এমপিও এসএম ফাইবার অপটিক এমপিও-এলসি ২.০ মিমি স্ট্রেইট হারনেস ক্যাবল	অপটিক্যাল নেটওয়ার্কিং,এমপিও-এমটিপি-এলসি স্ট্রেইট হারনেস ক্যাবল 2.0 মিমি,এমটিপি/এমপিও,অপটিক্যাল উপাদান
	24F এমপিও এসএম ফাইবার অপটিক এমপিও-এলসি ২.০ মিমি স্ট্রেইট হারনেস ক্যাবল	অপটিক্যাল নেটওয়ার্কিং,এমপিও-এমটিপি-এলসি স্ট্রেইট হারনেস ক্যাবল 2.0 মিমি,এমটিপি/এমপিও,অপটিক্যাল উপাদান
	8F MPO OM3 ফাইবার অপটিক MPO-LC ২.০ মিমি স্ট্রেইট হারনেস ক্যাবল	অপটিক্যাল নেটওয়ার্কিং,এমপিও-এমটিপি-এলসি স্ট্রেইট হারনেস ক্যাবল 2.0 মিমি,এমটিপি/এমপিও,অপটিক্যাল উপাদান

উৎপত্তি স্থল:	চীন
পরিচিতিমুলক নাম:	HELLOSIGNAL® OR OEM

ন্যূনতম চাহিদার পরিমাণ:	50PCS
প্যাকেজিং বিবরণ:	10 পিসি / প্লাস্টিক ব্যাগ
ডেলিভারি সময়:	সাধারণত আমানত প্রাপ্তির 25 দিন পরে।
পরিশোধের শর্ত:	টি/টি
যোগানের ক্ষমতা:	সীমাহীন

ফাইবার ব্যাস:	50/125um, 62.5/125um	সন্নিবেশ হ্রাস:	MM＜1.0dB
রিটার্ন লস:	MM＞25dB	সন্নিবেশ-টান পরীক্ষা:	500 বার, IL＜0.5dB
অপারেটিং তাপমাত্রা (℃):	-40℃~ +80℃
