40/100G নেটওয়ার্ক পরীক্ষার জন্য 8 ফাইবার MTP OM3 ফাইবার অপটিক লুপব্যাক মডিউল

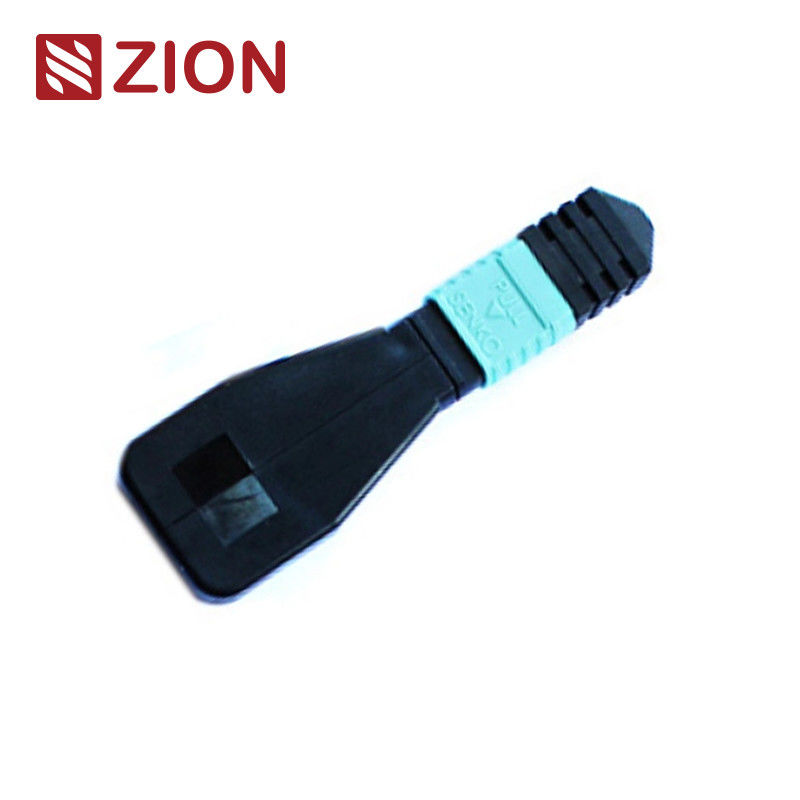

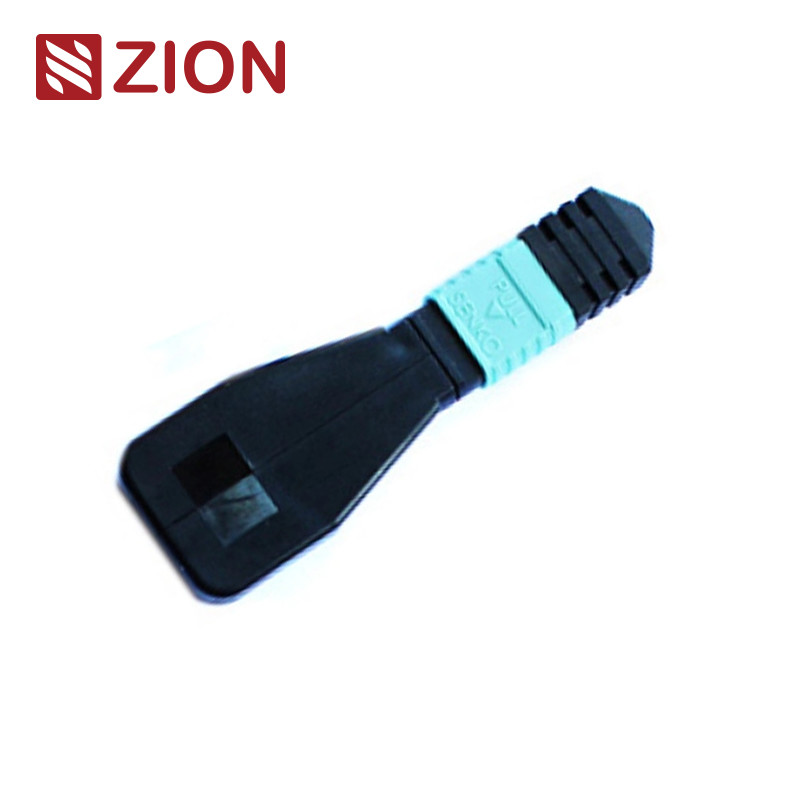

8F MTP OM3 ফাইবার অপটিক লুপব্যাক মডিউল / ক্যাবল

MTP লুপব্যাকে লুপব্যাক বিন্যাসে কনফিগার করা MTP ফাইবার জাম্পার রয়েছে, ফাইবারের উভয় প্রান্ত MTP সংযোগকারীতে টার্মিনেট করা হয়েছে একই সংযোগকারীর মধ্যে একটি অপটিক্যাল পাথ তৈরি করতে। এটি বিশেষ করে 40/100G নেটওয়ার্ক যোগাযোগের ক্ষেত্রে ডিভাইস লঞ্চ ক্ষমতা এবং রিসিভার সংবেদনশীলতা পরীক্ষা করতে সক্ষম করে। উৎসে সংকেত ফিরিয়ে আনার মাধ্যমে, বিভিন্ন সম্ভাব্য সমস্যা সনাক্ত করা যেতে পারে, যা ফাইবার অপটিক নেটওয়ার্কের মধ্যে পৃথক উপাদান বা ইন্টারফেসের কার্যকর পরীক্ষা এবং মূল্যায়নের অনুমতি দেয়।

অপটিক্যাল ফাইবার লুপব্যাকগুলি 8-কোর, 12-কোর এবং 24-কোর MTP সংযোগকারীগুলির জন্য একাধিক কনফিগারেশনে উপলব্ধ, ব্যাপক পোর্ট পরীক্ষার জন্য বিভিন্ন ফাইবার বিন্যাস সহ। 8F MTP ফাইবার লুপব্যাক মডিউল MTP ইন্টারফেস সহ ট্রান্সসিভারগুলি যাচাই এবং পরীক্ষা করে, বিশেষ করে 40GBASE-SR4/CSR4 QSFP+ ডিভাইস। 12F সংস্করণ 40GBASE-SR4 QSFP+ বা 100GBASE-SR4 ডিভাইস সমর্থন করে, যেখানে 24F সংস্করণটি 100GBASE-SR10 CXP/CFP ডিভাইসের জন্য ডিজাইন করা হয়েছে।

MTP লুপব্যাক মডিউলগুলি প্রেরণ এবং গ্রহণ ফাংশন পরীক্ষা করার জন্য লুপযুক্ত সংকেত সরবরাহ করে, যা পরীক্ষার পরিবেশে ব্যাপকভাবে ব্যবহৃত হয়, বিশেষ করে সমান্তরাল অপটিক্স 40G এবং 100G নেটওয়ার্কের মধ্যে। লুপব্যাকগুলি MTP ট্রান্সসিভার ইন্টারফেসের ট্রান্সসিভার (TX) এবং রিসিভার (RX) অবস্থানগুলিকে সংযুক্ত করে। এই মডিউলগুলি MTP ট্রাঙ্ক এবং প্যাচ লিডের সাথে সংযুক্ত হলে অপটিক্যাল নেটওয়ার্ক সেগমেন্টগুলির সন্নিবেশ ক্ষতি (IL) পরীক্ষা সহজতর করে এবং ত্বরান্বিত করে।

OMC MTP নেটওয়ার্ক উপাদান এবং সিস্টেমগুলির বার্ন-ইন পরীক্ষা এবং বৈধতার জন্য MTP ফাইবার অপটিক লুপব্যাক অ্যাসেম্বলির একটি বিস্তৃত লাইন অফার করে। এই অ্যাসেম্বলিগুলি টেলিকম এবং ডেটাকম প্রয়োজনীয়তাগুলির জন্য ট্রান্সমিটার ক্ষমতা এবং রিসিভার সংবেদনশীলতা কার্যকরভাবে পরীক্ষা করে, উচ্চ-ঘনত্বের অ্যাপ্লিকেশনগুলিতে সর্বাধিক ঘনত্বের জন্য কমপ্যাক্ট হাউজিংয়ে প্যাকেজ করা হয়েছে।

MTP সিঙ্গেলমোড রেফারেন্স: EIA/TIA-604-5
MTP সিঙ্গেলমোড হাউজিং বিবরণ:
• SM APC: সবুজ সংযোগকারী + কালো বুট (স্ট্যান্ডার্ড লস MTP)
• SM APC: হলুদ সংযোগকারী + কালো বুট (সুপার লো লস MTP)

MTP মাল্টিমোড রেফারেন্স: EIA/TIA-604-5
MTP মাল্টিমোড হাউজিং বিবরণ:
• OM1 & OM2 PC: বেইজ সংযোগকারী + কালো বুট (স্ট্যান্ডার্ড লস MTP)
• OM3 & OM4 PC: অ্যাকোয়া সংযোগকারী + কালো বুট (স্ট্যান্ডার্ড এবং সুপার লো লস MTP)
• OM3 & OM4 PC: হিদার ভায়োলেট সংযোগকারী + কালো বুট (স্ট্যান্ডার্ড লস MTP)

একটি লুপব্যাক পরীক্ষায় একটি যোগাযোগ ডিভাইস থেকে একটি সংকেত পাঠানো এবং সঠিক কার্যকারিতা যাচাই করতে বা ত্রুটিপূর্ণ নেটওয়ার্ক নোডগুলি সমস্যা সমাধানের জন্য একই ডিভাইসে ফেরত পাঠানো জড়িত। ফাইবার অপটিক লুপব্যাক পরীক্ষার জন্য, অপটিক্যাল লুপব্যাক ডিভাইসগুলির কার্যকরী নির্ভরযোগ্যতা যাচাই করে। ডেটা ট্রান্সমিশনের জন্য ফাইবার অপটিক লুপব্যাক ক্যাবল বা মডিউল ব্যবহার করে, ডিভাইস দ্বারা নির্গত সংকেতটি একই উপাদানের ট্রান্সমিট (Tx) পোর্ট থেকে রিসিভ (Rx) পোর্টে লুপ করা হয়।

ফাইবার অপটিক লুপব্যাক পরীক্ষা সাধারণত ফাইবার অপটিক ট্রান্সসিভারগুলি পরীক্ষা করার জন্য নিযুক্ত করা হয়। যেহেতু ট্রান্সসিভারগুলিতে আলো সংকেত গ্রহণ এবং প্রেরণের জন্য আলাদা পোর্ট রয়েছে, তাই এই পোর্টগুলির পরীক্ষা রক্ষণাবেক্ষণ এবং সমস্যা সমাধানের জন্য অপরিহার্য। পরীক্ষার প্রক্রিয়াটি ট্রান্সমিটার পোর্ট থেকে রিসিভার পোর্টে লেজার সংকেত পাঠায়, তারপর প্রেরিত প্যাটার্নটি প্রাপ্ত প্যাটার্নের সাথে তুলনা করে তা নিশ্চিত করতে যে সেগুলি অভিন্ন এবং ত্রুটিমুক্ত।

একটি ট্রান্সসিভারের জন্য একটি লুপব্যাক নির্বাচন করার সময়, সংযোগকারীর প্রকার, পলিশের প্রকার এবং ক্যাবলের প্রকার বিবেচনা করুন। সাধারণভাবে ব্যবহৃত ট্রান্সসিভার মডিউলগুলির জন্য নির্বাচন গাইডটি নিম্নলিখিত টেবিলে সংক্ষিপ্ত করা হয়েছে।

এই গাইডটি সাধারণভাবে ব্যবহৃত ফাইবার অপটিক ট্রান্সসিভারগুলির জন্য নির্দিষ্ট ফাইবার লুপব্যাক পছন্দগুলি সরবরাহ করে। এখানে উল্লিখিত নয় এমন ট্রান্সসিভার মডিউলগুলির জন্য, তাদের ইন্টারফেসের প্রকার, শারীরিক যোগাযোগ এবং ক্যাবলের প্রকারের প্রয়োজনীয়তাগুলি বুঝে উপযুক্ত লুপব্যাক নির্বাচন করা যেতে পারে।

এই ফাইবার অপটিক ক্যাবলগুলি সহজে পরিচালনাযোগ্য, ভালভাবে সুরক্ষিত প্যাকেজিংয়ে স্ট্যান্ডার্ড হিসাবে OMC লেবেলিং সহ প্যাকেজ করা হয়। উপলব্ধ কার্টনের আকারগুলির মধ্যে রয়েছে 34×22×15 সেমি, 44×34×24 সেমি এবং 54×39×34 সেমি। ব্যবহৃত নির্দিষ্ট কার্টনটি পণ্যের পরিমাণের উপর নির্ভর করে। কাস্টম প্যাকেজিং বিকল্পগুলি উপলব্ধ।
