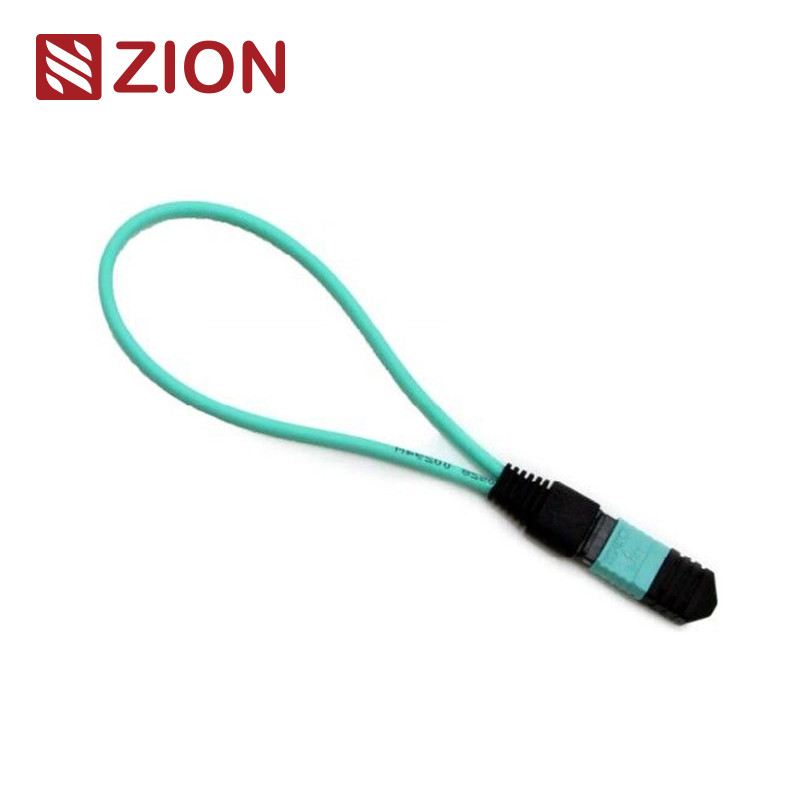

12 ফাইবার এমটিপি ওএম 3 ফাইবার অপটিক লুপব্যাক মডিউল / ক্যাবল
জিওন প্রোডাক্ট তথ্য
সিয়োন কোডঃ ZCM2126HXA1
বর্ণনাঃ12F MTP OM3 ফাইবার অপটিক লুপব্যাক মডিউল / ক্যাবল
এমটিপি লুপব্যাকের মধ্যে এমটিপি ফাইবার অপটিক ক্যাবল রয়েছে যা একটি লুপব্যাক বিন্যাসে কনফিগার করা হয়েছে, একই সংযোগকারীর মধ্যে একটি অবিচ্ছিন্ন আলোর পথ তৈরি করতে উভয় প্রান্তকে এমটিপি সংযোগকারী দিয়ে শেষ করা হয়েছে।এই কনফিগারেশন ডিভাইস লঞ্চ ক্ষমতা এবং গ্রহণ সংবেদনশীলতা পরীক্ষা করতে সক্ষম, বিশেষ করে 40/100G নেটওয়ার্ক যোগাযোগের ক্ষেত্রে।এটি বিভিন্ন নেটওয়ার্ক ঘটনা সনাক্ত করতে সাহায্য করে এবং ফাইবার অপটিক নেটওয়ার্কের মধ্যে পৃথক উপাদান বা ইন্টারফেসের কার্যকর পরীক্ষা এবং মূল্যায়ন সহজ করে তোলে.
বিভিন্ন পরীক্ষার পোর্টের প্রয়োজনীয়তার সাথে মেলে এমন 8-কোর, 12-কোর এবং 24-কোর এমটিপি সংযোগকারীগুলিকে সামঞ্জস্য করে একাধিক অপটিক্যাল ফাইবার কনফিগারেশনে উপলব্ধ।12F এমটিপি ফাইবার লুপব্যাক মডিউল বিশেষভাবে 40GBASE-SR4 QSFP+ বা 100GBASE-SR4 ডিভাইসের জন্য এমটিপি ইন্টারফেসের বৈশিষ্ট্যযুক্ত ট্রান্সিভারগুলির যাচাইকরণ এবং পরীক্ষার অনুমতি দেয়.
এমটিপি লুপব্যাক মডিউলগুলি ট্রান্সমিশন এবং রিসিভিং ফাংশনগুলি পরীক্ষা করার জন্য লুপযুক্ত সংকেত সরবরাহ করে, যা পরীক্ষার পরিবেশে ব্যাপকভাবে ব্যবহৃত হয়, বিশেষত সমান্তরাল অপটিক্স 40 জি এবং 100 জি নেটওয়ার্কগুলিতে। Loopbacks connect Transceiver (TX) and Receiver (RX) positions of MTP transceiver interfaces and can facilitate insertion loss testing of optical network segments when connected to MTP trunks and patch leads.
সংযোগকারী শিল্প মান
এমটিপি একক মোড
রেফারেন্সঃএআইএ/টিআইএ-৬০৪-৫
আবাসনের বিবরণ:
• এসএম এপিসিঃ সবুজ সংযোগকারী + কালো বুট (স্ট্যান্ডার্ড লস এমটিপি)
• এসএম এপিসিঃ হলুদ সংযোগকারী + কালো বুট (সুপার লো লস এমটিপি)
এমটিপি মাল্টিমোড
রেফারেন্সঃএআইএ/টিআইএ-৬০৪-৫
আবাসনের বিবরণ:
• OM1 এবং OM2 পিসিঃ বেজ সংযোগকারী + কালো বুট (স্ট্যান্ডার্ড ক্ষতি MTP)
• OM3 এবং OM4 পিসিঃ অ্যাকোয়া সংযোগকারী + কালো বুট (স্ট্যান্ডার্ড এবং সুপার নিম্ন ক্ষতি এমটিপি)
• ওএম৩ এবং ওএম৪ পিসিঃ হিদার ভায়োলেট সংযোগকারী + কালো বুট (স্ট্যান্ডার্ড ক্ষতি এমটিপি)
- আইইসি স্ট্যান্ডার্ড IEC-61754-7; IEC61755, Telcordia GR-1435-CORE, JIS C5982; TIA-604-5 ((FOCIS5) এর সাথে সামঞ্জস্যপূর্ণ
- TIA-568-C অনুযায়ী কাঠামোগত ক্যাবলিং
- 10G ফাইবার চ্যানেল সম্মতি
- 40G এবং 100G আইইইই 802.3 সামঞ্জস্যপূর্ণ
অপটিক্যাল স্পেসিফিকেশন
| ফাইবারের ধরন | একক মোড |
| ফাইবার ব্যাসার্ধ | ৯/১২৫ μm |
| সন্নিবেশ হ্রাস | SM ((G657A1) < ১.০ ডিবি |
| রিটার্ন লস | এসএম > ৫০ ডিবি |
| ইনপুট-ট্র্যাক পরীক্ষা | 600 বারের বেশি, আইএল < 0.5 ডিবি |
| অপারেশন তাপমাত্রা | -40°C থেকে +80°C |
ফাইবার অপটিক লুপব্যাক পরীক্ষা
একটি লুপব্যাক পরীক্ষায় একটি যোগাযোগ ডিভাইস থেকে একটি সংকেত পাঠানো এবং সঠিক কার্যকারিতা যাচাই করতে বা ত্রুটিযুক্ত নেটওয়ার্ক নোডগুলির সমস্যা সমাধানের জন্য একই ডিভাইসে এটি পুনরায় লুপ করা জড়িত।ফাইবার অপটিক লুপব্যাক পরীক্ষার জন্য, অপটিক্যাল লুপব্যাকগুলি একই উপাদানটির প্রেরণকারী (টিএক্স) শেষ থেকে প্রেরিত সংকেতটি একই উপাদানটির গ্রহণকারী (আরএক্স) শেষের দিকে ফিরিয়ে দিয়ে ডিভাইসগুলির অপারেশন নির্ভরযোগ্যতা যাচাই করে।
অ্যাপ্লিকেশন
ফাইবার অপটিক লুপব্যাক টেস্টিং সাধারণত ফাইবার অপটিক ট্রান্সিভারগুলি পরীক্ষা করার জন্য ব্যবহৃত হয়। যেহেতু ট্রান্সিভারগুলির আলোর সংকেত গ্রহণ এবং প্রেরণের জন্য পৃথক পোর্ট রয়েছে, তাই এটি একটি ভাল সমাধান।রক্ষণাবেক্ষণের জন্য এই বন্দরগুলো পরীক্ষা করা জরুরি।পরীক্ষার প্রক্রিয়াটি লেজার সংকেতকে ট্রান্সমিটার পোর্ট থেকে রিসিভার পোর্টে ফিরিয়ে দেয়, তারপরে প্রেরিত এবং প্রাপ্ত প্যাটার্নগুলি একই এবং ত্রুটি মুক্ত তা নিশ্চিত করার জন্য তুলনা করে।
- 40G বা 100G MPO/MTP ইন্টারফেস ট্রান্সিভারগুলির সাথে একত্রিত
- ফাইবার অপটিক্স নেটওয়ার্ক সরঞ্জামগুলির সংক্রমণ ক্ষমতা এবং রিসিভার সংবেদনশীলতা পরীক্ষা করার জন্য ব্যবহৃত হয়
নামকরণের নিয়ম এবং আদেশ নিশ্চিতকরণ তথ্য
ধ্রুবতা (চ্যানেল সমন্বয়)
ট্রান্সিভার নির্বাচন গাইড
একটি নির্দিষ্ট ট্রান্সিভার জন্য একটি লুপব্যাক নির্বাচন করার সময়, সংযোগকারী টাইপ, পোলিশ টাইপ, এবং তারের টাইপ বিবেচনা করুন। নিম্নলিখিত টেবিলগুলি সাধারণভাবে ব্যবহৃত ট্রান্সিভার মডিউলগুলির জন্য নির্বাচন গাইড সরবরাহ করে।
এই গাইডটি সাধারণভাবে ব্যবহৃত ফাইবার অপটিক ট্রান্সিভারগুলির জন্য নির্দিষ্ট ফাইবার লুপব্যাক পছন্দগুলিকে কভার করে। উল্লিখিত মডিউলগুলির জন্য নির্বাচনটি ইন্টারফেস টাইপ, শারীরিক যোগাযোগ,এবং ক্যাবল টাইপ স্পেসিফিকেশন.
জিওন কমিউনিকেশন এমপিও/এমটিপি ফাইবার অপটিক লুপব্যাক পণ্য
জনপ্রিয় এমপিও/এমটিপি লুপব্যাক মডেলঃ
7236013 ZCM1111HXA: 8F MPO SM ফাইবার অপটিক লুপব্যাক মডিউল / ক্যাবল
7236014 ZCM1121HXA: 12F MPO SM ফাইবার অপটিক লুপব্যাক মডিউল / ক্যাবল
7236015 ZCM1141HXA: 24F MPO SM ফাইবার অপটিক লুপব্যাক মডিউল / ক্যাবল
7236016 ZCM1116HXA: 8F MPO OM3 ফাইবার অপটিক লুপব্যাক মডিউল / ক্যাবল
7236026 ZCM2126HXA: 12F MTP OM3 ফাইবার অপটিক লুপব্যাক মডিউল / ক্যাবল
7236027 ZCM2146HXA: 24F MTP OM3 ফাইবার অপটিক লুপব্যাক মডিউল / ক্যাবল
7236028 ZCM2117HXA: 8F MTP OM4 ফাইবার অপটিক লুপব্যাক মডিউল / ক্যাবল
7236029 ZCM2127HXA: 12F MTP OM4 ফাইবার অপটিক লুপব্যাক মডিউল / ক্যাবল
7236030 ZCM2147HXA: 24F MTP OM4 ফাইবার অপটিক লুপব্যাক মডিউল / ক্যাবল
প্যাকেজ
ফাইবার অপটিক ক্যাবলগুলি সহজেই হ্যান্ডেলযোগ্য, ভাল সুরক্ষিত প্যাকেজিংয়ে প্যাকেজ করা হয় যা ডিফল্টরূপে ওএমসি দ্বারা লেবেলযুক্ত এবং চিহ্নিত করা হয়। স্ট্যান্ডার্ড কার্টন আকারগুলির মধ্যে 34 × 22 × 15 সেমি, 44 × 34 × 24 সেমি এবং 54 × 39 × 34 সেমি অন্তর্ভুক্ত রয়েছে।কার্টন নির্বাচন অর্ডার পরিমাণ উপর নির্ভর করে. কাস্টম প্যাকেজিং অপশন পাওয়া যায়।
OEM/ODM সেবা
কাস্টমাইজেশন বিকল্পগুলির মধ্যে রয়েছেঃ
- ক্যাবলের রঙ, মুদ্রণ পাঠ্য, ক্যাবল জ্যাকেট উপাদান, সংযোগকারী রঙ
- OEM লেবেল, সনাক্তকরণ রিং, ক্যাবল লেবেল, বাক্স, শিপিং চিহ্ন
- নির্দিষ্ট প্রয়োজনীয়তা পূরণের জন্য বিভিন্ন মানের স্তর
