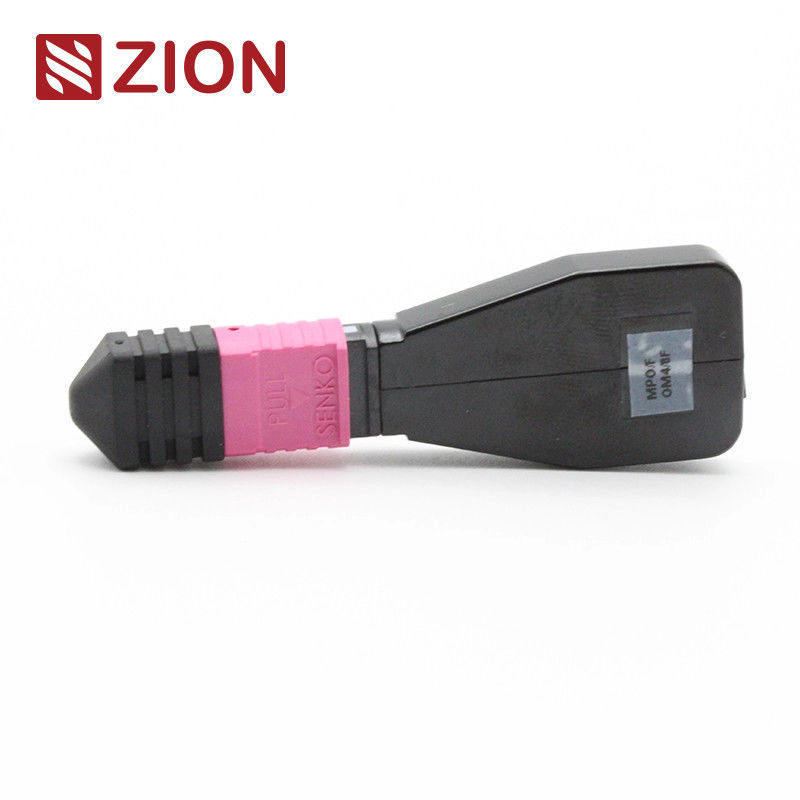

40/100G নেটওয়ার্ক পরীক্ষার জন্য 8 ফাইবার MTP OM4 ফাইবার অপটিক লুপব্যাক মডিউল

MTP লুপব্যাকে একটি MTP সংযোগকারী রয়েছে যা ফাইবারের উভয় প্রান্তকে একই সংযোগকারীতে পাঠায়, যা একটি সম্পূর্ণ আলো পথ লুপ তৈরি করে। এটি বিশেষ করে 40/100G নেটওয়ার্ক যোগাযোগের ক্ষেত্রে ডিভাইস লঞ্চ ক্ষমতা এবং সংবেদনশীলতা পরীক্ষা করতে সক্ষম করে। সংকেতগুলিকে উৎসে ফিরিয়ে এনে, এটি বিভিন্ন নেটওয়ার্ক ঘটনা সনাক্ত করতে সহায়তা করে এবং ফাইবার অপটিক নেটওয়ার্কের মধ্যে পৃথক উপাদান বা ইন্টারফেসগুলির কার্যকর পরীক্ষা এবং মূল্যায়নের সুযোগ করে।

8-কোর, 12-কোর এবং 24-কোর MTP সংযোগকারীগুলির জন্য বিভিন্ন কনফিগারেশনে উপলব্ধ, পরীক্ষার পোর্টের প্রয়োজনীয়তা মেটাতে বিভিন্ন ফাইবার কনফিগারেশন সহ। 8F MTP ফাইবার লুপব্যাক মডিউল বিশেষভাবে 40GBASE-SR4/CSR4 QSFP+ ডিভাইসগুলির জন্য MTP ইন্টারফেস সহ ট্রান্সিভারগুলি যাচাই এবং পরীক্ষা করে।

MTP লুপব্যাক মডিউলগুলি প্রেরণ এবং গ্রহণ উভয় ফাংশন পরীক্ষা করার জন্য লুপযুক্ত সংকেত সরবরাহ করে। এগুলি পরীক্ষার পরিবেশে, বিশেষ করে সমান্তরাল অপটিক্স 40G এবং 100G নেটওয়ার্কের মধ্যে ব্যাপকভাবে ব্যবহৃত হয়। এই লুপব্যাকগুলি MTP ট্রান্সিভার ইন্টারফেসের ট্রান্সমিট (TX) এবং রিসিভ (RX) অবস্থানগুলিকে সংযুক্ত করে এবং MTP ট্রাঙ্ক এবং প্যাচ লিডের সাথে সংযুক্ত হলে অপটিক্যাল নেটওয়ার্ক সেগমেন্টগুলির সন্নিবেশ ক্ষতি পরীক্ষার সুবিধা দিতে পারে।

MTP সিঙ্গেলমোড রেফারেন্স: EIA/TIA-604-5
MTP সিঙ্গেলমোড হাউজিং বিবরণ:
• SM APC: সবুজ সংযোগকারী + কালো বুট (স্ট্যান্ডার্ড লস MTP)
• SM APC: হলুদ সংযোগকারী + কালো বুট (সুপার লো লস MTP)

MTP মাল্টিমোড রেফারেন্স: EIA/TIA-604-5
MTP মাল্টিমোড হাউজিং বিবরণ:
• OM1 & OM2 PC: বেইজ সংযোগকারী + কালো বুট (স্ট্যান্ডার্ড লস MTP)
• OM3 & OM4 PC: অ্যাকোয়া সংযোগকারী + কালো বুট (স্ট্যান্ডার্ড এবং সুপার লো লস MTP)
• OM3 & OM4 PC: হিদার ভায়োলেট সংযোগকারী + কালো বুট (স্ট্যান্ডার্ড লস MTP)

একটি লুপব্যাক পরীক্ষা একটি যোগাযোগ ডিভাইস থেকে একটি সংকেত পাঠায় এবং সঠিক কার্যকারিতা যাচাই করতে বা ত্রুটিপূর্ণ নেটওয়ার্ক নোডগুলি সমস্যা সমাধানে একই ডিভাইসে ফেরত পাঠায়। ফাইবার অপটিক অ্যাপ্লিকেশনগুলির জন্য, অপটিক্যাল লুপব্যাকগুলি একই উপাদানের প্রেরণ (Tx) প্রান্ত থেকে গ্রহণ (Rx) প্রান্তে পাঠানো সংকেতটি রুটিং করে ডিভাইসগুলির কার্যকরী নির্ভরযোগ্যতা যাচাই করে।

ফাইবার অপটিক লুপব্যাক পরীক্ষা সাধারণত ফাইবার অপটিক ট্রান্সিভারগুলি যাচাই করতে ব্যবহৃত হয়। যেহেতু ট্রান্সিভারগুলিতে আলো সংকেত গ্রহণ এবং প্রেরণের জন্য আলাদা পোর্ট রয়েছে, তাই লুপব্যাক পরীক্ষা ট্রান্সিভার রক্ষণাবেক্ষণের জন্য সবচেয়ে সুবিধাজনক পদ্ধতি সরবরাহ করে। পরীক্ষার প্রক্রিয়াটি ট্রান্সমিটার পোর্ট থেকে রিসিভার পোর্টে লেজার সংকেত পাঠায়, তারপর সেগুলি অভিন্ন এবং ত্রুটিমুক্ত কিনা তা নিশ্চিত করতে প্রেরিত এবং প্রাপ্ত প্যাটার্নগুলির তুলনা করে।

একটি ট্রান্সিভারের জন্য একটি লুপব্যাক নির্বাচন করার সময়, সংযোগকারীর প্রকার, পলিশের প্রকার এবং তারের প্রকার বিবেচনা করুন। নিম্নলিখিত টেবিলগুলি সাধারণত ব্যবহৃত ট্রান্সিভার মডিউলগুলির জন্য নির্বাচন নির্দেশিকা প্রদান করে।

এই ফাইবার অপটিক কেবলগুলি সহজে পরিচালনাযোগ্য, ভালভাবে সুরক্ষিত প্যাকেজিংয়ে প্যাকেজ করা হয় যা OMC দ্বারা স্ট্যান্ডার্ড হিসাবে লেবেলযুক্ত এবং চিহ্নিত করা হয়। উপলব্ধ কার্টন আকারগুলির মধ্যে রয়েছে 34×22×15 সেমি, 44×34×24 সেমি এবং 54×39×34 সেমি। কার্টন নির্বাচন অর্ডারের পরিমাণের উপর নির্ভর করে। কাস্টম প্যাকেজিং বিকল্প উপলব্ধ।
