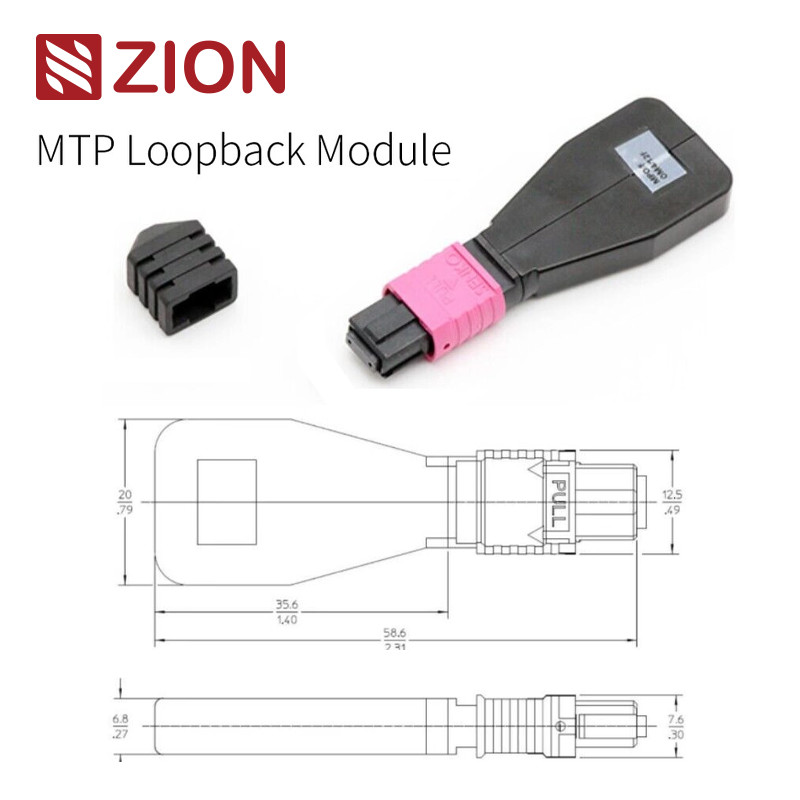

12 ফাইবার MTP OM4 ফাইবার অপটিক লুপব্যাক মডিউল/কেবল

সংযোগকারী √ শিল্প মান

এমটিপি একক মোডরেফারেন্সঃএআইএ/টিআইএ-৬০৪-৫

এমটিপি একক মোডআবাসনের বিবরণ:এসএম এপিসিঃ সবুজ সংযোগকারী + কালো বুট (স্ট্যান্ডার্ড লস এমটিপি)
এসএম এপিসিঃ হলুদ সংযোগকারী + কালো বুট (সুপার লো লস এমটিপি)

এমটিপি মাল্টিমোডরেফারেন্সঃএআইএ/টিআইএ-৬০৪-৫

এমটিপি মাল্টিমোডআবাসনের বিবরণ:OM1&OM2 PC: বেজ সংযোগকারী + কালো বুট (স্ট্যান্ডার্ড লস এমটিপি)
OM3&OM4 PC: অ্যাকোয়া সংযোগকারী + কালো বুট (স্ট্যান্ডার্ড&সুপার নিম্ন ক্ষতি MTP)
OM3&OM4 পিসিঃ হিদার ভায়োলেট সংযোগকারী + কালো বুট (স্ট্যান্ডার্ড ক্ষতি এমটিপি)

• আইইসি স্ট্যান্ডার্ড IEC-61754-7; আইইসি 61755, টেলকোর্ডিয়া GR-1435-CORE, JIS C5982; TIA-604-5 ((FOCIS5) মেনে চলে TIA-568-C প্রতি কাঠামোগত তারের
• 10G ফাইবার চ্যানেল সম্মতি
• 40G এবং 100G আইইইই 802.3

উপকরণের বিবরণ

অপটিক্যাল স্পেসিফিকেশন

আইটেমঃ প্যারামিটার
ফাইবারের ধরনঃ একক মোড
ফাইবার ব্যাসার্ধঃ 9/125um
সন্নিবেশ হ্রাসঃ SM ((G657A1) <1.0dB
রিটার্ন লসঃ SM>50dB
ইনসার্ট-ট্র্যাক টেস্টঃ 600 বারের বেশি, IL<0.5dB
অপারেশন তাপমাত্রাঃ -40°C ~ +80°C

ফাইবার অপটিক লুপব্যাক পরীক্ষা

সাধারণত, a loopback test is a test in which a signal is sent from a communication device and looped back to the device as a way to determine whether it is functioning well or as a way to troubleshoot a defective node in the networkফাইবার অপটিক লুপব্যাক পরীক্ষার ক্ষেত্রে, ডিভাইসের অপারেশনাল নির্ভরযোগ্যতা যাচাই করতে অপটিক্যাল লুপব্যাক ব্যবহার করা হয়।তথ্য প্রেরণের জন্য ফাইবার অপটিক লুপব্যাক ক্যাবল বা ফাইবার অপটিক লুপব্যাক মডিউল ব্যবহার করে, ডিভাইস দ্বারা নির্গত সংকেতটি সক্রিয় উপাদানটির প্রেরণ (Tx) শেষ থেকে একই উপাদানটির গ্রহণ (Rx) শেষ পর্যন্ত লুপ করা হয়।

প্রয়োগ

যখন এটি ব্যবহারিক প্রয়োগের কথা আসে, ফাইবার অপটিক লুপব্যাক পরীক্ষাটি প্রায়শই ফাইবার অপটিক ট্রান্সিভারগুলি পরীক্ষা করার জন্য ব্যবহৃত হয়।যেহেতু ট্রান্সিভার আলোর সংকেত গ্রহণ এবং প্রেরণের জন্য দুটি পোর্ট আছে, পোর্টগুলি এখনও কাজ করছে কিনা তা পরীক্ষা করা প্রয়োজন। সুতরাং, ফাইবার অপটিক লুপব্যাক পরীক্ষাটি ট্রান্সিভার রক্ষণাবেক্ষণের জন্য সবচেয়ে সুবিধাজনক উপায়।পরীক্ষার প্রক্রিয়া রিসিভার পোর্ট ফিরে ট্রান্সমিটার পোর্ট থেকে লেজার সংকেত রুট দ্বারা হয়. তারপর প্রেরিত প্যাটার্নটি প্রাপ্ত প্যাটার্নের সাথে তুলনা করা হয় যাতে নিশ্চিত হয় যে তারা একই এবং কোন ত্রুটি নেই।

• 40G বা 100G MPO/MPO ইন্টারফেস ট্রান্সিভারগুলির সাথে মিলিত
• লুপব্যাক মডিউলটি ফাইবার অপটিক নেটওয়ার্ক সরঞ্জামগুলির সংক্রমণ ক্ষমতা এবং রিসিভার সংবেদনশীলতা পরীক্ষা করার জন্য ব্যবহার করা যেতে পারে।

নামকরণের নিয়মাবলী এবং অর্ডার নিশ্চিতকরণ তথ্যঃ

ধ্রুবতা (চ্যানেল সমন্বয়)

একটি নির্দিষ্ট ট্রান্সিভার জন্য কোনটি বেছে নেবেন?

ট্রান্সিভার এবং লুপব্যাকের সাধারণ বৈশিষ্ট্যগুলি বিবেচনা করে, ট্রান্সিভারের জন্য একটি লুপব্যাক নির্বাচন করার সময় আমাদের সংযোগকারী প্রকার, পোলিশ প্রকার এবং তারের প্রকার সম্পর্কে চিন্তা করা উচিত।বেশিরভাগ ব্যবহৃত ট্রান্সিভার মডিউলগুলির জন্য নির্বাচন গাইড নিম্নলিখিত টেবিলে সংক্ষিপ্ত করা হয়েছে.

সিদ্ধান্ত

এই পোস্টে কিছু সর্বাধিক ব্যবহৃত ফাইবার অপটিক ট্রান্সিভারগুলির জন্য নির্দিষ্ট ফাইবার লুপব্যাক পছন্দগুলি নিয়ে আলোচনা করা হয়েছে।আমরা তার ইন্টারফেস টাইপ সম্পর্কে বিস্তারিত পেতে এটির জন্য একটি উপযুক্ত লুপব্যাক চয়ন কিভাবে জানতে পারেন, শারীরিক যোগাযোগ এবং তারের ধরন।

জিওন কমিউনিকেশনের হট এমপিও ফাইবার অপটিক লুপব্যাক

• 7236013 ZCM1111HXA: 8F MPO SM ফাইবার অপটিক লুপব্যাক মডিউল/কেবল
• 7236014 ZCM1121HXA: 12F MPO SM ফাইবার অপটিক লুপব্যাক মডিউল/কেবল
• 7236015 ZCM1141HXA: 24F MPO SM ফাইবার অপটিক লুপব্যাক মডিউল /কেবল
• 7236016 ZCM1116HXA: 8F MPO OM3 ফাইবার অপটিক লুপব্যাক মডিউল /কেবল
• 7236017 ZCM1126HXA: 12F MPO OM3 ফাইবার অপটিক লুপব্যাক মডিউল /কেবল
• 7236018 ZCM1146HXA: 24F MPO OM3 ফাইবার অপটিক লুপব্যাক মডিউল/কেবল
• 7236019 ZCM1117HXA: 8F MPO OM4 ফাইবার অপটিক লুপব্যাক মডিউল/কেবল
• 7236020 ZCM1127HXA: 12F MPO OM4 ফাইবার অপটিক লুপব্যাক মডিউল /কেবল
• 723602: ZCM1147HXA: 24F MPO OM4 ফাইবার অপটিক লুপব্যাক মডিউল/কেবল
• 7236022 ZCM2111HXA: 8F MTP SM ফাইবার অপটিক লুপব্যাক মডিউল/কেবল
• 7236023 ZCM2121HXA: 12F MTP SM ফাইবার অপটিক লুপব্যাক মডিউল/কেবল
• 7236024 ZCM2141HXA: 24F MTP SM ফাইবার অপটিক লুপব্যাক মডিউল/কেবল
• 7236025 ZCM2116HXA: 8F MTP OM3 ফাইবার অপটিক লুপব্যাক মডিউল/কেবল
• 7236026 ZCM2126HXA: 12F MTP OM3 ফাইবার অপটিক লুপব্যাক মডিউল/কেবল
• 7236027 ZCM2146HXA: 24F MTP OM3 ফাইবার অপটিক লুপব্যাক মডিউল/কেবল
• 7236028 ZCM2117HXA: 8F MTP OM4 ফাইবার অপটিক লুপব্যাক মডিউল /কেবল
• 7236029 ZCM2127HXA: 12F MTP OM4 ফাইবার অপটিক লুপব্যাক মডিউল/কেবল
• 7236030 ZCM2147HXA: 24F MTP OM4 ফাইবার অপটিক লুপব্যাক মডিউল /কেবল

প্যাকেজ

এই সহজেই গ্রহণযোগ্য এবং ভাল সুরক্ষিত ফাইবার অপটিক্যাল ক্যাবল প্যাকেজটি ডিফল্টরূপে OMC দ্বারা লেবেল এবং চিহ্নিত করা হয়েছে ।

স্ট্যান্ডার্ড কার্টনের আকারঃ ৩৪*২২*১৫ সেমি; ৪৪*৩৪*২৪ সেমি ; ৫৪*৩৯*৩৪ সেমি। কোন কার্টনটি ব্যবহার করা হবে তা পণ্যের Qty এর উপর নির্ভর করে।

প্যাকিং কাস্টমাইজ করা যায়।

আপনার জন্য OEM/ODM পরিষেবা

• ক্যাবলের রঙ, মুদ্রণ শব্দ, ক্যাবল জ্যাকেটের উপাদান, সংযোগকারী রঙ
• OEM লেবেল, সনাক্তকরণ রিং, তারের লেবেল,বাক্স, শিপিং চিহ্ন
• ভিন্ন মানের স্তর।
