স্থায়িত্ব: | <0.3dBসাধারণ পরিবর্তন, 200টি মিলন | বিনিময়যোগ্যতা: | ≤0.2dB |
---|---|---|---|
প্রসার্য শক্তি: | >70N | সন্নিবেশ-টান পরীক্ষা: | 600 বারের উপরে, IL<0.5dB |
অপারেটিং তাপমাত্রা (℃): | -40 থেকে + 85° সে | ||
লক্ষণীয় করা: | 24 ফাইবার এমপিও থেকে এলসি ফাইবার কেবল,ফ্যান আউট 0.9 মিমি এমটিপি থেকে এলসি কেবল |
জায়ন কোড | জায়ন বর্ণনা | |||||||

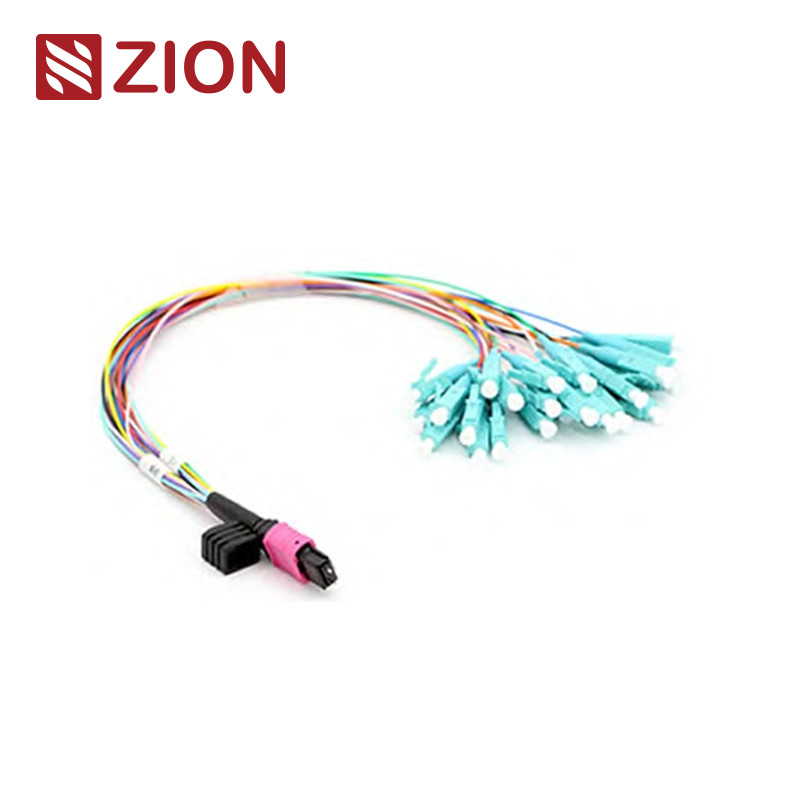

ZCM26157X | 24F MTP(পুরুষ) -LC ফ্যান-আউট 0.9mm 30-35cm প্যাচ ক্যাবল | |||||||
MTP সংযোগকারী হল এক ধরনের ফাইবার সংযোগকারী।MTP (মাল্টি-ফাইবার পুশ অন) হল একটি মাল্টি-কোর ফাইবার সংযোগকারী প্রকার।এমটিপি হাই-ডেনসিটি ফাইবার প্রি-কানেকশন সিস্টেমটি বর্তমানে প্রধানত ডেটা সেন্টারের উচ্চ-ঘনত্বের পরিবেশ, বিল্ডিংয়ে অপটিক্যাল ফাইবার প্রয়োগ এবং অপটিক্যাল ট্রান্সসিভার সরঞ্জাম যেমন অপটিক্যাল ডিভাইসের অভ্যন্তরীণ সংযোগ অ্যাপ্লিকেশনগুলিতে ব্যবহৃত হয়। , 40G, 100G, QSFP+। | ||||||||
MTP সংযোগকারী প্রকারগুলিকে IEC 61754-7 প্রবিধান অনুসারে আলাদা করা হয়: মূল সংখ্যা (অ্যারে নম্বর), পুরুষ প্রধান (পুরুষ, মহিলা), পোলারিটি (PC বা APC)। | ||||||||
24F MTP- LC/SC/FC/ST Fanout 0.9mm তারের ডিজাইন করা হয়েছে 100GBASE-SR10 CXP/CFP ইন্টারকানেক্ট সলিউশন, 100GBASE-LR4 এবং উচ্চ-ঘনত্ব ডেটা সেন্টারের জন্য।এটি 10/40/100G উচ্চ-ঘনত্বের জন্য অপ্টিমাইজ করা হয়েছে ডেটা সেন্টার অ্যাপ্লিকেশন।এই 24 ফাইবার হারনেস কেবলটি একটি MTP অ্যাডাপ্টার প্যানেল এবং MTP ট্রাঙ্কে (12) SFP+ সংযোগ করার জন্য ব্যবহৃত হয়। |
||||||||
MTP (পুরুষ)-LC/SC/FC/ST ফ্যান-আউট 0.9mm 30cm প্যাচ কেবল MTP-LC LGX মডিউল ক্যাসেটগুলির জন্য ডিজাইন করা হয়েছে MTP এবং LC/SC/FC/ST সংযোগকারীর প্রতিটি প্রান্তে।এটি বিশেষভাবে ডেটা সেন্টারগুলিতে উচ্চ-ঘনত্বের ফাইবার প্যাচিংয়ের জন্য ডিজাইন করা হয়েছে যার জন্য স্থান সংরক্ষণের প্রয়োজন এবং তারের পরিচালনার সমস্যাগুলি হ্রাস করা। |
সংযোগকারীর শিল্প মান:
সংযোগকারী | রেফারেন্স | হাউজিং বিবরণ | ||||||
এমটিপি সিঙ্গেলমোড | EIA/TIA-604-5 | SM APC: সবুজ সংযোগকারী + কালো বুট (স্ট্যান্ডার্ড লস MTP) SM APC: হলুদ সংযোগকারী + কালো বুট (অতি কম ক্ষতি MTP) |
||||||
MTP মাল্টিমোড | EIA/TIA-604-5 | OM1&OM2 PC: বেইজ কানেক্টর+ব্ল্যাক বুট (স্ট্যান্ডার্ড লস এমটিপি) OM3 এবং OM4 PC: অ্যাকোয়া সংযোগকারী + কালো বুট (স্ট্যান্ডার্ড এবং সুপার লো লস এমটিপি) OM3 এবং OM4 PC: হিদার ভায়োলেট সংযোগকারী + কালো বুট (স্ট্যান্ডার্ড লস এমটিপি) |
IEC স্ট্যান্ডার্ড IEC-61754-7 পূরণ করে;IEC61755, Telcordia GR-1435-CORE, JIS C5982;TIA-604-5(FOCIS5) অনুগত স্ট্রাকচার্ড ক্যাবলিং প্রতি TIA-568-C | ||||||||
10G ফাইবার চ্যানেল কমপ্লায়েন্ট | ||||||||
40G এবং 100G IEEE 802.3 |
অন্যান্য সংযোগকারীর শিল্প মান:
SC: TIA/EIA, FOCIS3, GR-326.NTT-SC IEC61754-4 এবং JIS C5973 | ||||||||
LC: TIA/EIA, FOCIS10, GR-326 EIA/TIA-604-10, IEC61754-20 এবং JIS C5973। | ||||||||
FC: EIA /TIA-604-04, FOCIS4, NTT-FC, GR-326।IEC61754-13 এবং JIS C5973 | ||||||||
ST: TIA/EIA, FOCIS2, GR-326।IEC61754-2 এবং JIS C5973 ইত্যাদি | ||||||||
E2000: IEC61754-15 |
সহজলভ্যের জন্যে
G657A1 MTP-LC, MTP-SC,এমটিপি-এফসি,MTP-SC,MTP-ST,MTP-E2000 | ||||||||
G657A2/B2 MTP-LC, MTP-SC,এমটিপি-এফসি,MTP-SC,MTP-ST,MTP-E2000 | ||||||||
G657B3 MTP-LC, MTP-SC,এমটিপি-এফসি,MTP-SC,MTP-ST,MTP-E2000 | ||||||||
OM1 62.5/125 MTP-LC, MTP-SC,এমটিপি-এফসি,MTP-SC,MTP-ST,MTP-E2000 | ||||||||
OM2 50/125 MTP-LC, MTP-SC,এমটিপি-এফসি,MTP-SC,MTP-ST,MTP-E2000 | ||||||||
OM3 50/125 MTP-LC, MTP-SC,এমটিপি-এফসি,MTP-SC,MTP-ST,MTP-E2000 | ||||||||
OM4 50/125 MTP-LC, MTP-SC,এমটিপি-এফসি,MTP-SC,MTP-ST,MTP-E2000 | ||||||||
OM5 50/125 MTP-LC, MTP-SC,এমটিপি-এফসি,MTP-SC,MTP-ST,MTP-E2000 |
অপটিক্যাল স্পেসিফিকেশন:
বিশেষ আইটেম. | একক মোড (APC 8-ডিগ্রী পালিশ) | মাল্টিমোড (পিসি ফ্ল্যাট পলিশ) | ||||||
এনসারশন লস (এমটিপি) (আইইসি 61300-3-34) |
স্ট্যান্ডার্ড ক্ষতি:≤0.75dB(সর্বোচ্চ), ≤0.50dB(সাধারণ) সুপার কম ক্ষতি:≤0.35dB(সর্বোচ্চ), ≤0.20dB(সাধারণ) |
স্ট্যান্ডার্ড ক্ষতি:≤0.6dB(সর্বোচ্চ), ≤0.50(সাধারণ) সুপার কম ক্ষতি:≤0.35dB(সর্বোচ্চ) , ≤0.20dB(সাধারণ) |
||||||
সন্নিবেশ ক্ষতি (LC/SC/FC/ST) (আইইসি 61300-3-6) |
≤0.3dB | ≤0.3dB | ||||||
রিটার্ন লস (এমটিপি) | ≥60dB(8 ডিগ্রি পলিশিং) | ≥25dB | ||||||
রিটার্ন লস (LC/SC/FC/ST) | APC≥60dB;UPC≥50dB | ≥35dB | ||||||
স্থায়িত্ব | <0.3dBসাধারণ পরিবর্তন, 200টি মিলন | |||||||
বিনিময়যোগ্যতা | ≤0.2dB | |||||||
প্রসার্য শক্তি | >70N | |||||||
সন্নিবেশ-টান পরীক্ষা | 600 বারের উপরে, IL<0.5dB | |||||||
অপারেটিং তাপমাত্রা (℃) | · -40 থেকে + 85° সে |
বৈশিষ্ট্য:
কম সন্নিবেশ ক্ষতি, উচ্চ রিটার্ন ক্ষতি | ||||||||
MT ভিত্তিক মাল্টি-ফাইবার সংযোগকারী, 8,12 এবং 24 ফাইবার সংযোগকারীর সমাপ্তি এবং সমাবেশগুলি | ||||||||
ফাইবার ভর-সমাপ্তির জন্য অর্থনৈতিক সমাধান | ||||||||
কম ক্ষতি এবং স্ট্যান্ডার্ড লস এসএম এবং এমএম অ্যাপ্লিকেশনের জন্য ডিজাইন করা হয়েছে | ||||||||
রাগডাইজড বৃত্তাকার তারের, ডিম্বাকৃতি তারের এবং বেয়ার রিবন বিকল্প উপলব্ধ | ||||||||
ফাইবার টাইপ, পলিশ টাইপ এবং/অথবা কানেক্টর গ্রেড আলাদা করার জন্য কালার কোডেড হাউজিং পাওয়া যায় | ||||||||
পুনরাবৃত্তিযোগ্যতা এবং বিনিময়যোগ্যতা ভাল |
আবেদন:
OMC-এর সমস্ত MTP সংযোগকারী Senko/Nissin/Sumitomo থেকে এসেছে।MTP- LC/SC/FC/ST Fanout 0.9mm কেবল হল এক ধরনের উচ্চ ঘনত্বের তারের সমাবেশ যা সাধারণত তিনটি ক্ষেত্রে ব্যবহার করা হয়। | ||||||||
উচ্চ ঘন ডিগ্রী পরিবেশের সাথে ডেটা সেন্টার অ্যাপ্লিকেশন | ||||||||
ভবনের অপটিক্যাল ফাইবার | ||||||||
ফাইবার সরঞ্জামে অভ্যন্তরীণ সংযোগকারী অ্যাপ্লিকেশন। |
জিয়ন কমিউনিকেশনের হট এমপিও– এলসি ফ্যানআউট 0.9 মিমি তার
জায়ন কোড | জায়ন বর্ণনা | |||||||
7236031 | ZCM16117X | 8F এমপিও(পুরুষ)-এলসি ফ্যান-আউট 0.9 মিমি 30-35 সেমি প্যাচ কেবল | ||||||
7236032 | ZCM16127X | 12F এমপিও(পুরুষ)-এলসি ফ্যান-আউট 0.9 মিমি 30-35 সেমি প্যাচ কেবল | ||||||
7236033 | ZCM16157X | 24F এমপিও(পুরুষ)-এলসি ফ্যান-আউট 0.9 মিমি 30-35 সেমি প্যাচ কেবল | ||||||
7236034 | ZCM26117X | 8F MTP(পুরুষ) -LC ফ্যান-আউট 0.9mm 30-35cm প্যাচ ক্যাবল | ||||||
7236035 | ZCM26127X | 12F MTP(পুরুষ)-LC ফ্যান-আউট 0.9mm 30-35cm প্যাচ ক্যাবল | ||||||
7236036 | ZCM26157X | 24F MTP(পুরুষ) -LC ফ্যান-আউট 0.9mm 30-35cm প্যাচ ক্যাবল |
নামকরণের নিয়ম ও আদেশ নিশ্চিতকরণ তথ্য:
সংযোগকারী | ফাইবার চ্যানেল |
উপাদানের বিবরণ
প্যাকেজিং
এই সহজে নেওয়া এবং ভাল-সুরক্ষিত ফাইবার অপটিক্যাল কেবল প্যাকেজটিকে OMC দ্বারা ডিফল্ট হিসাবে লেবেল এবং চিহ্নিত করা হয়েছে। স্ট্যান্ডার্ড শক্ত কাগজের আকার: 34*22*15 সেমি;44*34*24 সেমি;54*39*34 সেমি।কোন শক্ত কাগজ ব্যবহার করা হবে তা পণ্যের পরিমাণের উপর নির্ভর করে।প্যাকিং কাস্টমাইজ করা যেতে পারে। | ||||||||
আপনার জন্য OEM/ODM পরিষেবা
1. তারের রঙ, মুদ্রণ শব্দ, তারের জ্যাকেটের উপাদান, সংযোগকারীর রঙ | ||||||||
2. OEM লেবেল, রিং সনাক্ত করুন, তারের লেবেল,বাক্স, শিপিং চিহ্ন | ||||||||
3. বিভিন্ন মানের স্তর. |
