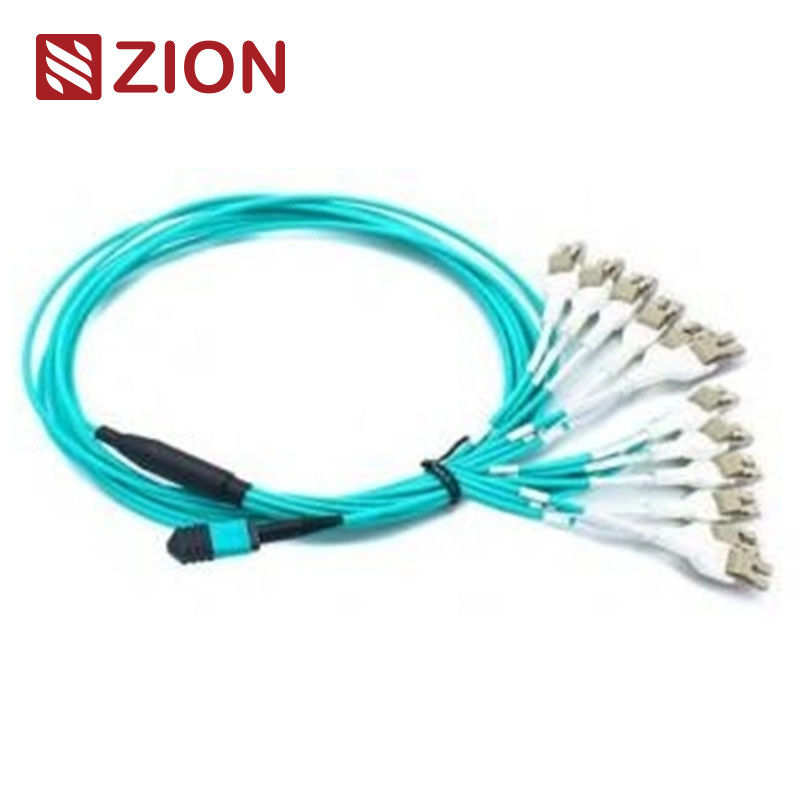

24F MPO OM3 ফাইবার অপটিক MPO-LC ২.০ মিমি স্ট্রেইট হারনেস ক্যাবল
সিয়োন কোড এবং বর্ণনা
সিয়োন কোডঃZCM11A57HAAX
সিয়োন বর্ণনাঃ24F MPO OM3 ফাইবার অপটিক MPO-LC ২.০ মিমি স্ট্রেইট হারনেস ক্যাবল
এমপিও সংযোগকারী একটি ফাইবার সংযোগকারী। এমপিও (মাল্টি-ফাইবার পুশ অন) একটি মাল্টি-কোর ফাইবার সংযোগকারী প্রকার।এমপিও উচ্চ ঘনত্বের ফাইবার প্রাক সংযোগ সিস্টেম বর্তমানে প্রধানত ডেটা সেন্টারের উচ্চ ঘনত্বের পরিবেশে প্রয়োগে ব্যবহৃত হয়, ভবনে অপটিক্যাল ফাইবারের প্রয়োগ এবং অপটিক্যাল ট্রান্সসিভার সরঞ্জামের অভ্যন্তরে অভ্যন্তরীণ সংযোগ অ্যাপ্লিকেশন যেমন অপটিক্যাল ডিভাইস, 40G, 100G, QSFP +।
এমপিও সংযোগকারী প্রকারগুলি আইইসি 61754-7 প্রবিধান অনুসারে আলাদা করা হয়ঃ কোর নম্বর (অ্যারে নম্বর), পুরুষ মাথা (পুরুষ, মহিলা), মেরুতা (পিসি বা এপিসি) ।
24 কোর MPO মহিলা থেকে 12 LC Duplex (( 12xLC uniboot;24 LC Simplex) 24F MPO- LC/SC/FC/ST স্ট্রেইট হারনেস ক্যাবলগুলি উভয় প্রান্তে MPO এবং LC/SC/FC/ST সংযোগকারী দিয়ে শেষ হয়।
24pcs ((12pcs for LC uniboot;24 LC Simplex) ফ্যানআউট ক্যাবলগুলি 40G QSFP+ PLR4 থেকে 10G SFP+ LR অপটিক্স সরাসরি সংযোগ এবং উচ্চ ঘনত্বের ডেটা সেন্টার অ্যাপ্লিকেশনগুলির জন্য অনুকূলিত। একই দৈর্ঘ্য আছে।এটি বিশেষভাবে ডেটা সেন্টারে উচ্চ ঘনত্বের ফাইবার প্যাচিংয়ের জন্য ডিজাইন করা হয়েছে যা স্থান সাশ্রয় এবং ক্যাবল পরিচালনার সমস্যা হ্রাস করতে হবে.
24F MPO- LC/SC/FC/ST স্ট্রেইট হারনেস ক্যাবলগুলি 100GBASE-SR10 CXP/CFP ইন্টারকানেক্ট সলিউশন, 100GBASE-LR4 এবং উচ্চ ঘনত্বের ডেটা সেন্টারের জন্য ডিজাইন করা হয়েছে।এটি 10/40/100G উচ্চ ঘনত্বের ডেটা সেন্টার অ্যাপ্লিকেশনগুলির জন্য অনুকূলিতএই 24 ফাইবার হারনেস ক্যাবলটি একটি এমপিও অ্যাডাপ্টার প্যানেল এবং এমপিও ট্রাঙ্কে (12) এসএফপি + সংযোগের জন্য ব্যবহৃত হয়।
সংযোগকারী শিল্প মান
এমপিও একক মোডরেফারেন্সঃআইইসি ৬১৭৫৪-৭
এমপিও একক মোডআবাসনের বিবরণ:এসএম এপিসিঃ সবুজ সংযোগকারী + কালো বুট (স্ট্যান্ডার্ড ক্ষতি MPO)
এসএম এপিসিঃ হলুদ সংযোগকারী + কালো বুট (সুপার লো লস এমপিও)
এমপিও মাল্টিমোডরেফারেন্সঃআইইসি ৬১৭৫৪-৭
এমপিও মাল্টিমোডআবাসনের বিবরণ:OM1&OM2 পিসিঃ বেজ সংযোগকারী + কালো বুট (স্ট্যান্ডার্ড ক্ষতি MPO)
OM3&OM4 PC: অ্যাকোয়া সংযোগকারী + কালো বুট (স্ট্যান্ডার্ড&সুপার নিম্ন ক্ষতি MPO)
OM3&OM4 পিসিঃ হিদার ভায়োলেট সংযোগকারী + কালো বুট (স্ট্যান্ডার্ড ক্ষতি MPO)
- আইইসি স্ট্যান্ডার্ড IEC-61754-7; আইইসি 61755, টেলকোর্ডিয়া GR-1435-CORE, JIS C5982; TIA-604-5 ((FOCIS5) মেনে চলে TIA-568-C প্রতি কাঠামোগত তারের
- 10G ফাইবার চ্যানেল সম্মতি
- 40G এবং 100G আইইইই 802.3
অন্যান্য সংযোগকারী √ শিল্প মান
- SC: TIA/EIA, FOCIS3, GR-326.NTT-SC IEC61754-4 এবং JIS C5973
- LC: TIA/EIA, FOCIS10, GR-326 EIA/TIA-604-10, IEC61754-20 এবং JIS C5973.
- FC: EIA /TIA-604-04, FOCIS4, NTT-FC, GR-326. IEC61754-13 এবং JIS C5973
- ST: TIA/EIA, FOCIS2, GR-326. IEC61754-2 এবং JIS C5973 ইত্যাদি
- E2000: IEC61754-15
জন্য উপলব্ধ
- G657A1 MPO-LC, MPO-SC, MPO-FC, MPO-SC, MPO-ST, MPO-E2000
- G657A2/B2 MPO-LC, MPO-SC, MPO-FC, MPO-SC, MPO-ST, MPO-E2000
- G657B3 MPO-LC, MPO-SC, MPO-FC, MPO-SC, MPO-ST, MPO-E2000
- OM1 62.5/125 MPO-LC, MPO-SC, MPO-FC, MPO-SC, MPO-ST, MPO-E2000
- OM2 50/125 MPO-LC, MPO-SC,MPO-FC,MPO-SC,MPO-ST,MPO-E2000
- OM3 50/125 MPO-LC, MPO-SC, MPO-FC, MPO-SC, MPO-ST, MPO-E2000
- OM4 50/125 MPO-LC, MPO-SC, MPO-FC, MPO-SC, MPO-ST, MPO-E2000
- OM5 50/125 MPO-LC, MPO-SC, MPO-FC, MPO-SC, MPO-ST, MPO-E2000
অপটিক্যাল স্পেসিফিকেশন
- সন্নিবেশ ক্ষতি (এমপিও) (আইইসি 61300-3-34) একক মোড (এপিসি ৮ ডিগ্রি পোলিশ):স্ট্যান্ডার্ড ক্ষতি:≤0.75dB ((সর্বোচ্চ), ≤0.50dB ((সাধারণ) অতি নিম্ন ক্ষতি:≤0.35dB (সর্বোচ্চ), ≤0.20dB (সাধারণ)
- সন্নিবেশ ক্ষতি (এমপিও) (আইইসি 61300-3-34)মাল্টিমোড (পিসি)ফ্ল্যাট পোলিশ):স্ট্যান্ডার্ড ক্ষতি:≤0.6dB (সর্বোচ্চ), ≤0.50 (সাধারণ) অতি নিম্ন ক্ষতি:≤0.35dB (সর্বোচ্চ), ≤0.20dB (সাধারণ)
- সন্নিবেশ হ্রাস (LC/SC/FC/ST) ((IEC 61300-3-6) একক মোড (APC 8-ডিগ্রি পালিশ):≤0.3dB
- সন্নিবেশ হ্রাস (LC/SC/FC/ST) ((IEC 61300-3-6) মাল্টিমোড (PC ফ্ল্যাট পোলিশ):≤0.3dB
- স্থায়িত্বএকক মোড (এপিসি)৮ ডিগ্রি পোলিশ):<০.৩ ডিবি সাধারণ পরিবর্তন (২০০ জোড়া)
- টান শক্তিএকক মোড (এপিসি)৮ ডিগ্রি পোলিশ):> ৭০ এন
- অপারেটিং তাপমাত্রাএকক মোড (এপিসি)৮ ডিগ্রি পোলিশ):-40°C থেকে +85°C
বৈশিষ্ট্য
- নিম্ন সন্নিবেশ ক্ষতি, উচ্চ রিটার্ন ক্ষতি
- এমটি ভিত্তিক মাল্টি-ফাইবার কানেক্টর, ৪,8,12 এবং 24 ফাইবার সংযোগকারী সমাপ্তি এবং সমাবেশ
- ফাইবারের ভর-সমাপ্তির জন্য অর্থনৈতিক সমাধান
- কম ক্ষতি এবং স্ট্যান্ডার্ড ক্ষতি এসএম এবং এমএম অ্যাপ্লিকেশন জন্য ডিজাইন করা
- রগডাইজড গোলাকার তারের, ডিম্বাকৃতির তারের এবং খালি রিবন বিকল্প উপলব্ধ
- ফাইবার টাইপ, পোলিশ টাইপ এবং/অথবা সংযোগকারী গ্রেড পার্থক্য করার জন্য উপলব্ধ রঙ কোডেড হাউজিং
- পুনরাবৃত্তিযোগ্যতা এবং বিনিময়যোগ্যতার ক্ষেত্রে ভাল
এমটিপি / এমপিও প্যাচ ক্যাবল / ট্রাঙ্ক ক্যাবলের সুবিধা সাধারণত অন্তর্ভুক্ত
- উচ্চমানের এমটিপি / এমপিও প্যাচ ক্যাবল / ট্রাঙ্ক ক্যাবলগুলি পরীক্ষার প্রতিবেদনগুলির সাথে কারখানায় প্রাক-সমাপ্ত, পরীক্ষিত এবং প্যাকেজ করা হয়। এই প্রতিবেদনগুলি দীর্ঘমেয়াদী নথিভুক্তকরণ এবং মান নিয়ন্ত্রণের জন্য কাজ করে।
- ক্যাবল ভলিউম হ্রাস করাMTP/MPO প্যাচ ক্যাবল/ট্রাঙ্ক ক্যাবলগুলির ব্যাস খুব ছোট, যা ক্যাবল ভলিউম হ্রাস করে এবং ডেটা সেন্টারে এয়ার কন্ডিশনারের অবস্থার উন্নতি করে
- সময় সাশ্রয় ✓ বিশেষ প্লাগ এবং প্লে ডিজাইনের সাহায্যে, এমটিপি / এমপিও প্যাচ ক্যাবল / ট্রাঙ্ক ক্যাবলগুলি অন্তর্ভুক্ত করা যেতে পারে এবং অবিলম্বে প্লাগ ইন করা যায়। এটি ইনস্টলেশন সময় হ্রাস করতে ব্যাপকভাবে সহায়তা করে।
প্রয়োগ
24F MPO- LC/SC/FC/ST স্ট্রেইট হারনেস ক্যাবলগুলি 100GBASE-SR10 CXP/CFP ইন্টারকানেক্ট সলিউশন, 100GBASE-LR4 এবং উচ্চ ঘনত্বের ডেটা সেন্টারের জন্য ডিজাইন করা হয়েছে।এটি 10/40/100G উচ্চ ঘনত্বের ডেটা সেন্টার অ্যাপ্লিকেশনগুলির জন্য অনুকূলিত. এই 24 ফাইবার হার্নেস ক্যাবলটি (12) এসএফপি + কে একটি এমপিও অ্যাডাপ্টার প্যানেল এবং এমপিও ট্রাঙ্কে সংযুক্ত করার জন্য ব্যবহৃত হয়।
ওএমসি-র সমস্ত এমপিও সংযোগকারীগুলি সেনকো / নিসিন / সুমিটোমো থেকে। এমপিও ফাইবার প্যাচ কর্ড একটি উচ্চ ঘনত্বের তারের সমাবেশ যা সাধারণত তিনটি ক্ষেত্রে ব্যবহৃত হয়।
- উচ্চ ঘনত্ব ডিগ্রী পরিবেশের সাথে ডেটা সেন্টার অ্যাপ্লিকেশন
- ভবনের কাছে অপটিক্যাল ফাইবার
- ফাইবার সরঞ্জামগুলিতে অভ্যন্তরীণ সংযোগকারী অ্যাপ্লিকেশন।
নামকরণের নিয়মাবলী এবং অর্ডার নিশ্চিতকরণ তথ্যঃ
জিওন কমিউনিকেশনের হট এমপিও-এলসি স্ট্রেইট হারনেস ক্যাবল
- 7236037 ZCM11A12HIAX::8F MPO SM ফাইবার অপটিক MPO-LC ২.০ মিমি স্ট্রেইট হারনেস ক্যাবল
- 7236038 ZCM11A22HIAX: 12F এমপিও এসএম ফাইবার অপটিক এমপিও-এলসি ২.০ মিমি স্ট্রেইট হারনেস ক্যাবল
- 7236039 ZCM11A52HIAX: 24F এমপিও এসএম ফাইবার অপটিক এমপিও-এলসি ২.০ মিমি স্ট্রেইট হারনেস ক্যাবল
- 7236040 ZCM11A17HAAX: 8F MPO OM3 ফাইবার অপটিক MPO-LC ২.০ মিমি স্ট্রেইট হারনেস ক্যাবল
- 7236041 ZCM11A27HAAX: 12F MPO OM3 ফাইবার অপটিক MPO-LC 2.0 মিমি স্ট্রেইট হারনেস ক্যাবল
- 7236042 ZCM11A57HAAX: 24F MPO OM3 ফাইবার অপটিক MPO-LC ২.০ মিমি স্ট্রেইট হারনেস ক্যাবল
- 7236043 ZCM11A18HMAX: 8F MPO OM4 ফাইবার অপটিক MPO-LC ২.০ মিমি স্ট্রেইট হারনেস ক্যাবল
- 7236044 ZCM11A28HMAX: 12F MPO OM4 ফাইবার অপটিক MPO-LC ২.০ মিমি স্ট্রেইট হারনেস ক্যাবল
- 7236045 ZCM11A58HMAX: 24F MPO OM4 ফাইবার অপটিক MPO-LC ২.০ মিমি স্ট্রেইট হারনেস ক্যাবল
- 7236046 ZCM21A12HIAX: 8F এমটিপি এসএম ফাইবার অপটিক এমপিও-এলসি ২.০ মিমি স্ট্রেইট হারনেস ক্যাবল
- 7236047 ZCM21A22HIAX: 12F এমটিপি এসএম ফাইবার অপটিক এমপিও-এলসি ২.০ মিমি স্ট্রেইট হারনেস ক্যাবল
- 7236048 ZCM21A52HIAX: 24F এমটিপি এসএম ফাইবার অপটিক এমপিও-এলসি ২.০ মিমি স্ট্রেইট হারনেস ক্যাবল
- 7236049 ZCM21A17HAAX: 8F এমটিপি ওএম 3 ফাইবার অপটিক এমপিও-এলসি ২.০ মিমি স্ট্রেইট হারনেস ক্যাবল
- 7236050 ZCM21A27HAAX: 12F এমটিপি ওএম 3 ফাইবার অপটিক এমপিও-এলসি ২.০ মিমি স্ট্রেইট হারনেস ক্যাবল
- 7236051 ZCM21A57HAAX: 24F এমটিপি ওএম 3 ফাইবার অপটিক এমপিও-এলসি ২.০ মিমি স্ট্রেইট হারনেস ক্যাবল
- 7236052 ZCM21A18HMAX: 8F এমটিপি ওএম 4 ফাইবার অপটিক এমপিও-এলসি ২.০ মিমি স্ট্রেইট হারনেস ক্যাবল
- 7236053 ZCM21A28HMAX: 12F এমটিপি OM4 ফাইবার অপটিক এমপিও-এলসি 2.0 মিমি স্ট্রেইট হারনেস ক্যাবল
- 7236054 ZCM21A58HMAX: 24F এমটিপি ওএম 4 ফাইবার অপটিক এমপিও-এলসি ২.০ মিমি স্ট্রেইট হারনেস ক্যাবল
সংযোগকারী ফাইবার চ্যানেল
তিনটি সংযোগ পদ্ধতি সঠিক এমটিপি / এমপিও মেরুকরণ বজায় রাখতে সহায়তা করে
এমপিও ₹২৪ এক্স এলসি সিম্প্লেক্স স্ট্রাকচার-টাইপ ১
এমপিও ₹১২ এক্স এলসি ডুপ্লেক্স স্ট্রাকচার-টাইপ ২-টাইপ এ
এমপিও ₹১২ এক্স এলসি ডুপ্লেক্স স্ট্রাকচার-টাইপ ২-টাইপ বি
এমপিও ₹১২ x এলসি ডুপ্লেক্স স্ট্রাকচার-টাইপ ২-টাইপ সি
এমপিও-এর জন্য পোলারিটি 12 x ইউনিবুট এলসি স্ট্রাকচার-টাইপ 3
উপকরণের বিবরণ
প্যাকেজ
এই সহজেই গ্রহণযোগ্য এবং ভাল সুরক্ষিত ফাইবার অপটিক্যাল ক্যাবল প্যাকেজটি ডিফল্টরূপে OMC দ্বারা লেবেল এবং চিহ্নিত করা হয়েছে ।
স্ট্যান্ডার্ড কার্টনের আকারঃ ৩৪*২২*১৫ সেমি; ৪৪*৩৪*২৪ সেমি ; ৫৪*৩৯*৩৪ সেমি। কোন কার্টনটি ব্যবহার করা হবে তা পণ্যের Qty এর উপর নির্ভর করে।
প্যাকিং কাস্টমাইজ করা যায়।
আপনার জন্য OEM/ODM পরিষেবা
- ক্যাবলের রঙ, মুদ্রণ শব্দ, ক্যাবল জ্যাকেটের উপাদান, সংযোগকারী রঙ
- OEM লেবেল, সনাক্তকরণ রিং, তারের লেবেল,বাক্স, শিপিং চিহ্ন
- ভিন্ন মানের স্তর।
