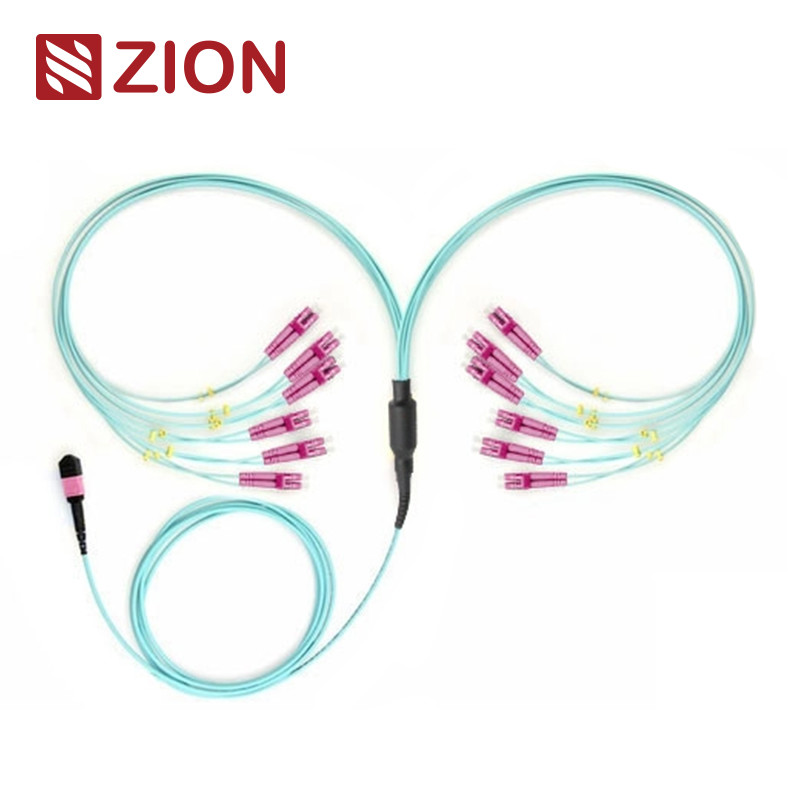

24F MTP OM3 ফাইবার অপটিক MTP-LC 2.0 মিমি স্ট্রেইট হারনেস তারগুলি

24F MTP OM3 Fiber Optic MTP-LC 2.0mm Straight Harness Cables

বেসিক ইনফরমেশন

উৎপত্তি স্থল:	চীন
পরিচিতিমুলক নাম:	HELLOSIGNAL® OR OEM

ন্যূনতম চাহিদার পরিমাণ:	50PCS
প্যাকেজিং বিবরণ:	10 পিসি / প্লাস্টিক ব্যাগ
ডেলিভারি সময়:	সাধারণত আমানত প্রাপ্তির 25 দিন পরে।
পরিশোধের শর্ত:	টি/টি
যোগানের ক্ষমতা:	সীমাহীন

ভালো দাম এখন যোগাযোগ

বিস্তারিত তথ্য

স্থায়িত্ব:	<0.3dBসাধারণ পরিবর্তন, 200টি মিলন	বিনিময়যোগ্যতা:	≤0.2dB
সন্নিবেশ-টান পরীক্ষা:	600 বারের উপরে, IL＜0.5dB	প্রসার্য শক্তি:	>70N
অপারেটিং তাপমাত্রা (℃):	-40 থেকে + 85° সে
লক্ষণীয় করা:	2.0mm MTP ফাইবার অপটিক ক্যাবল , স্ট্রেইট MTP থেকে LC হারনেস ক্যাবল

পণ্যের বর্ণনা

MTP/MPO

12F MPO(MTP)-MPO(MTP) ফাইবার প্যাচ কর্ড 40G QSFP+ SR4 এর জন্য ডিজাইন করা হয়েছে

40G QSFP+ CSR4 এবং 100G QSFP28 SR4 অপটিক্স সরাসরি সংযোগ এবং উচ্চ-ঘনত্ব ডেটা সেন্টার

24F MTP OM3 ফাইবার অপটিক MTP-LC 2.0mm সোজা জোতা তারের

জায়ন কোড এবং বর্ণনা

জায়ন কোড		জায়ন বর্ণনা
ZCM21A57HAAX		24F MTP OM3 ফাইবার অপটিক MTP-LC 2.0mm সোজা জোতা তারের
MTP সংযোগকারী হল এক ধরনের ফাইবার সংযোগকারী।MTP (মাল্টি-ফাইবার পুশ অন) হল একটি মাল্টি-কোর ফাইবার সংযোগকারী প্রকার।এমটিপি হাই-ডেনসিটি ফাইবার প্রি-কানেকশন সিস্টেমটি বর্তমানে প্রধানত ডেটা সেন্টারের উচ্চ-ঘনত্বের পরিবেশ, বিল্ডিংয়ে অপটিক্যাল ফাইবার প্রয়োগ এবং অপটিক্যাল ট্রান্সসিভার সরঞ্জাম যেমন অপটিক্যাল ডিভাইসের অভ্যন্তরীণ সংযোগ অ্যাপ্লিকেশনগুলিতে ব্যবহৃত হয়। , 40G, 100G, QSFP+।
MTP সংযোগকারীর ধরনগুলি EIA/TIA-604-5 প্রবিধান অনুসারে আলাদা করা হয়: মূল সংখ্যা (অ্যারে নম্বর), পুরুষ প্রধান (পুরুষ, মহিলা), পোলারিটি (PC বা APC)।
24 কোর MTP ফিমেল থেকে 12 LC ডুপ্লেক্স (12xLC uniboot; 24 LC Simplex) 24F MTP- LC/SC/FC/ST স্ট্রেইট জোতা তারগুলি MTP এবং LC/SC/FC/ST সংযোগকারীর উভয় প্রান্তে বন্ধ করা হয়।দ্য 24pcs (LC uniboot-এর জন্য 12pcs; 24 LC Simplex) ফ্যানআউট তারগুলি 40G QSFP+ PLR4 থেকে 10G SFP+ LR অপটিক্স সরাসরি সংযোগ এবং উচ্চ-ঘনত্ব ডেটা সেন্টার অ্যাপ্লিকেশনের জন্য অপ্টিমাইজ করা হয়েছে।একই দৈর্ঘ্য আছেএটি বিশেষভাবে ডেটা সেন্টারগুলিতে উচ্চ-ঘনত্বের ফাইবার প্যাচিংয়ের জন্য ডিজাইন করা হয়েছে যার জন্য স্থান সংরক্ষণের প্রয়োজন এবং তারের পরিচালনার সমস্যাগুলি হ্রাস করা।
24F MTP- LC/SC/FC/ST 100GBASE-SR10 CXP/CFP ইন্টারকানেক্ট সলিউশন, 100GBASE-LR4 এবং উচ্চ-ঘনত্বের ডেটা সেন্টারের জন্য ডিজাইন করা স্ট্রেইট জোতা তারের।এটি 10/40/100G উচ্চ-ঘনত্ব ডেটা সেন্টার অ্যাপ্লিকেশনের জন্য অপ্টিমাইজ করা হয়েছে।এই 24 ফাইবার হারনেস কেবলটি MTP অ্যাডাপ্টার প্যানেল এবং MTP ট্রাঙ্কে (12) SFP+ সংযোগ করার জন্য ব্যবহৃত হয়।

সংযোগকারীর শিল্প মান:

সংযোগকারী	রেফারেন্স	হাউজিং বিবরণ
এমটিপি সিঙ্গেলমোড	EIA/TIA-604-5	SM APC: সবুজ সংযোগকারী + কালো বুট (স্ট্যান্ডার্ড লস MTP) SM APC: হলুদ সংযোগকারী + কালো বুট (অতি কম ক্ষতি MTP)
MTP মাল্টিমোড	EIA/TIA-604-5	OM1&OM2 PC: বেইজ কানেক্টর+ব্ল্যাক বুট (স্ট্যান্ডার্ড লস এমটিপি) OM3 এবং OM4 PC: অ্যাকোয়া সংযোগকারী + কালো বুট (স্ট্যান্ডার্ড এবং সুপার লো লস এমটিপি) OM3 এবং OM4 PC: হিদার ভায়োলেট সংযোগকারী + কালো বুট (স্ট্যান্ডার্ড লস এমটিপি)

IEC স্ট্যান্ডার্ড IEC-61754-7 পূরণ করে;IEC61755, Telcordia GR-1435-CORE, JIS C5982;TIA-604-5(FOCIS5) অনুগত স্ট্রাকচার্ড ক্যাবলিং প্রতি TIA-568-C
10G ফাইবার চ্যানেল কমপ্লায়েন্ট
40G এবং 100G IEEE 802.3

অন্যান্য সংযোগকারীর শিল্প মান:

SC: TIA/EIA, FOCIS3, GR-326.NTT-SC IEC61754-4 এবং JIS C5973
LC: TIA/EIA, FOCIS10, GR-326 EIA/TIA-604-10, IEC61754-20 এবং JIS C5973।
FC: EIA /TIA-604-04, FOCIS4, NTT-FC, GR-326।IEC61754-13 এবং JIS C5973
ST: TIA/EIA, FOCIS2, GR-326।IEC61754-2 এবং JIS C5973 ইত্যাদি
E2000: IEC61754-15

সহজলভ্যের জন্যে

G657A1 MTP-LC, MTP-SC,MTP-FC,MTP-SC,MTP-ST,MTP-E2000
G657A2/B2 MTP-LC, MTP-SC,MTP-FC,MTP-SC,MTP-ST,MTP-E2000
G657B3 MTP-LC, MTP-SC,MTP-FC,MTP-SC,MTP-ST,MTP-E2000
OM1 62.5/125 MTP-LC, MTP-SC,MTP-FC,MTP-SC,MTP-ST,MTP-E2000
OM2 50/125 MTP-LC, MTP-SC,MTP-FC,MTP-SC,MTP-ST,MTP-E2000
OM3 50/125 MTP-LC, MTP-SC,MTP-FC,MTP-SC,MTP-ST,MTP-E2000
OM4 50/125 MTP-LC, MTP-SC,MTP-FC,MTP-SC,MTP-ST,MTP-E2000
OM5 50/125 MTP-LC, MTP-SC,MTP-FC,MTP-SC,MTP-ST,MTP-E2000

অপটিক্যাল স্পেসিফিকেশন:

বিশেষ আইটেম.	একক মোড (APC 8-ডিগ্রী পালিশ)	মাল্টিমোড (পিসি ফ্ল্যাট পলিশ)
এনসারশন লস (এমটিপি) (আইইসি 61300-3-34)	স্ট্যান্ডার্ড ক্ষতি:≤0.75dB(সর্বোচ্চ), ≤0.50dB(সাধারণ) সুপার কম ক্ষতি:≤0.35dB(সর্বোচ্চ), ≤0.20dB(সাধারণ)	স্ট্যান্ডার্ড ক্ষতি:≤0.6dB(সর্বোচ্চ), ≤0.50(সাধারণ) সুপার কম ক্ষতি:≤0.35dB(সর্বোচ্চ) , ≤0.20dB(সাধারণ)
সন্নিবেশ ক্ষতি (LC/SC/FC/ST) (আইইসি 61300-3-6)	≤0.3dB	≤0.3dB
রিটার্ন লস (এমটিপি)	≥60dB(8 ডিগ্রি পলিশিং)	≥25dB
রিটার্ন লস (LC/SC/FC/ST)	APC≥60dB;UPC≥50dB	≥35dB
স্থায়িত্ব	<0.3dB সাধারণ পরিবর্তন, 200টি মিলন
বিনিময়যোগ্যতা	≤0.2dB
সন্নিবেশ-টান পরীক্ষা	600 বারের উপরে, IL＜0.5dB
প্রসার্য শক্তি	>70N
অপারেটিং তাপমাত্রা (℃)	· -40 থেকে + 85° সে

বৈশিষ্ট্য:

কম সন্নিবেশ ক্ষতি, উচ্চ রিটার্ন ক্ষতি
MT ভিত্তিক মাল্টি-ফাইবার সংযোগকারী, 4,8,12 এবং 24 ফাইবার সংযোগকারীর সমাপ্তি এবং সমাবেশগুলি
ফাইবার ভর-সমাপ্তির জন্য অর্থনৈতিক সমাধান
কম ক্ষতি এবং স্ট্যান্ডার্ড লস এসএম এবং এমএম অ্যাপ্লিকেশনের জন্য ডিজাইন করা হয়েছে
রাগডাইজড বৃত্তাকার তারের, ডিম্বাকৃতি তারের এবং বেয়ার রিবন বিকল্প উপলব্ধ
ফাইবার টাইপ, পলিশ টাইপ এবং/অথবা কানেক্টর গ্রেড আলাদা করার জন্য কালার কোডেড হাউজিং পাওয়া যায়
পুনরাবৃত্তিযোগ্যতা এবং বিনিময়যোগ্যতা ভাল

এমপিও/এমটিপি প্যাচ ক্যাবল/ট্রাঙ্ক তারের যোগ্যতার মধ্যে সাধারণত অন্তর্ভুক্ত থাকে:

উচ্চ মানের—এমপিও/এমটিপি প্যাচ ক্যাবল/ট্রাঙ্ক কেবলগুলি ফ্যাক্টরি প্রি-টার্মিনেটেড, পরীক্ষা করা এবং পরীক্ষার রিপোর্টের সাথে প্যাকেজ করা।এই প্রতিবেদনগুলি দীর্ঘমেয়াদী ডকুমেন্টেশন এবং মান নিয়ন্ত্রণ হিসাবে কাজ করে।
তারের ভলিউম কমে যাওয়া—এমপিও/এমটিপি প্যাচ কেবল/ট্রাঙ্ক ক্যাবলের খুব ছোট ব্যাস থাকে, যা তারের ভলিউম হ্রাস করে এবং ডেটা সেন্টারে শীতাতপ নিয়ন্ত্রণের অবস্থার উন্নতি করে
সময় সাশ্রয়—বিশেষ প্লাগ এবং প্লে ডিজাইনের সাহায্যে, এমপিও/এমটিপি প্যাচ কেবল/ট্রাঙ্ক কেবলগুলিকে একত্রিত করা যেতে পারে এবং অবিলম্বে প্লাগ ইন করা যেতে পারে। এটি ইনস্টলেশনের সময় কমাতে ব্যাপকভাবে সাহায্য করে।

আবেদন:

24F MTP- LC/SC/FC/ST 100GBASE-SR10 CXP/CFP ইন্টারকানেক্ট সলিউশন, 100GBASE-LR4 এবং উচ্চ-ঘনত্বের ডেটা সেন্টারের জন্য ডিজাইন করা স্ট্রেইট জোতা তারের।এটি 10/40/100G উচ্চ-ঘনত্বের ডেটা সেন্টার অ্যাপ্লিকেশনের জন্য অপ্টিমাইজ করা হয়েছে৷ এই 24 ফাইবার জোতা তারের ব্যবহার করা হয় (12) SFP+ একটি MTP অ্যাডাপ্টার প্যানেল এবং MTP ট্রাঙ্কে সংযোগ করার জন্য
OMC-এর সমস্ত MTP সংযোগকারী Senko/Nissin/Sumitomo থেকে এসেছে।MTP ফাইবার প্যাচ কর্ড হল এক ধরনের উচ্চ ঘনত্বের তারের সমাবেশ যা সাধারণত তিনটি ক্ষেত্রে ব্যবহার করা হয়।
উচ্চ ঘন ডিগ্রী পরিবেশের সাথে ডেটা সেন্টার অ্যাপ্লিকেশন
ভবনের অপটিক্যাল ফাইবার
ফাইবার সরঞ্জামে অভ্যন্তরীণ সংযোগকারী অ্যাপ্লিকেশন।

24F MTP OM3 ফাইবার অপটিক MTP-LC 2.0 মিমি স্ট্রেইট হারনেস তারগুলি 2

24F MTP OM3 ফাইবার অপটিক MTP-LC 2.0 মিমি স্ট্রেইট হারনেস তারগুলি 3

নামকরণের নিয়ম ও আদেশ নিশ্চিতকরণ তথ্য:

24F MTP OM3 ফাইবার অপটিক MTP-LC 2.0 মিমি স্ট্রেইট হারনেস তারগুলি 4

জিয়ন কমিউনিকেশনের হট এমটিপি-এলসি স্ট্রেইট জোতা তারের

জায়ন কোড		জায়ন বর্ণনা
7236037	ZCM11A12HIAX	8F এমপিও এসএম ফাইবার অপটিক এমপিও-এলসি 2.0 মিমি সোজা জোতা তারের
7236038	ZCM11A22HIAX	12F MPO SM ফাইবার অপটিক MPO-LC 2.0mm স্ট্রেইট জোতা তারের
7236039	ZCM11A52HIAX	24F MPO SM ফাইবার অপটিক MPO-LC 2.0mm সোজা জোতা তারের
7236040	ZCM11A17HAAX	8F MPO OM3 ফাইবার অপটিক MPO-LC 2.0mm সোজা জোতা তারের
7236041	ZCM11A27HAAX	12F MPO OM3 ফাইবার অপটিক MPO-LC 2.0mm সোজা জোতা তারের
7236042	ZCM11A57HAAX	24F MPO OM3 ফাইবার অপটিক MPO-LC 2.0mm সোজা জোতা তারের
7236043	ZCM11A18HMAX	8F MPO OM4 ফাইবার অপটিক MPO-LC 2.0mm সোজা জোতা তারের
7236044	ZCM11A28HMAX	12F MPO OM4 ফাইবার অপটিক MPO-LC 2.0mm সোজা জোতা তারের
7236045	ZCM11A58HMAX	24F MPO OM4 ফাইবার অপটিক MPO-LC 2.0mm সোজা জোতা তারের
7236046	ZCM21A12HIAX	8F MTP SM ফাইবার অপটিক MPO-LC 2.0mm সোজা জোতা তারের
7236047	ZCM21A22HIAX	12F MTP SM ফাইবার অপটিক MPO-LC 2.0mm সোজা জোতা তারের
7236048	ZCM21A52HIAX	24F MTP SM ফাইবার অপটিক MPO-LC 2.0mm সোজা জোতা তারের
7236049	ZCM21A17HAAX	8F MTP OM3 ফাইবার অপটিক MPO-LC 2.0mm সোজা জোতা তারের
7236050	ZCM21A27HAAX	12F MTP OM3 ফাইবার অপটিক MPO-LC 2.0mm সোজা জোতা তারের
7236051	ZCM21A57HAAX	24F MTP OM3 ফাইবার অপটিক MPO-LC 2.0mm সোজা জোতা তারের
7236052	ZCM21A18HMAX	8F MTP OM4 ফাইবার অপটিক MPO-LC 2.0mm সোজা জোতা তারের
7236053	ZCM21A28HMAX	12F MTP OM4 ফাইবার অপটিক MPO-LC 2.0mm সোজা জোতা তারের
7236054	ZCM21A58HMAX	24F MTP OM4 ফাইবার অপটিক MPO-LC 2.0mm সোজা জোতা তারের

সংযোগকারী

ফাইবার চ্যানেল

24F MTP OM3 ফাইবার অপটিক MTP-LC 2.0 মিমি স্ট্রেইট হারনেস তারগুলি 5

তিনটি সংযোগ পদ্ধতি সঠিক এমপিও/এমটিপি পোলারিটি রাখতে সাহায্য করে

MTP -24 x LC সিমপ্লেক্স গঠন-প্রকার 1

24F MTP OM3 ফাইবার অপটিক MTP-LC 2.0 মিমি স্ট্রেইট হারনেস তারগুলি 6

MTP ––12 x LC ডুপ্লেক্স স্ট্রাকচার-টাইপ 2-টাইপ A

24F MTP OM3 ফাইবার অপটিক MTP-LC 2.0 মিমি স্ট্রেইট হারনেস তারগুলি 7

MTP –12 x LC ডুপ্লেক্স স্ট্রাকচার-টাইপ 2-টাইপ B

24F MTP OM3 ফাইবার অপটিক MTP-LC 2.0 মিমি স্ট্রেইট হারনেস তারগুলি 8

MTP –12 x LC ডুপ্লেক্স স্ট্রাকচার-টাইপ 2-টাইপ সি

24F MTP OM3 ফাইবার অপটিক MTP-LC 2.0 মিমি স্ট্রেইট হারনেস তারগুলি 9

MTP –MTP-12 x Uniboot LC স্ট্রাকচার-টাইপ 3-এর জন্য পোলারিটি

24F MTP OM3 ফাইবার অপটিক MTP-LC 2.0 মিমি স্ট্রেইট হারনেস তারগুলি 10

উপাদানের বিবরণ

24F MTP OM3 ফাইবার অপটিক MTP-LC 2.0 মিমি স্ট্রেইট হারনেস তারগুলি 11

প্যাকেজিং

এই সহজে নেওয়া এবং ভাল-সুরক্ষিত ফাইবার অপটিক্যাল কেবল প্যাকেজটিকে OMC দ্বারা ডিফল্ট হিসাবে লেবেল এবং চিহ্নিত করা হয়েছে। স্ট্যান্ডার্ড শক্ত কাগজের আকার: 342215 সেমি;443424 সেমি;543934 সেমি।কোন শক্ত কাগজ ব্যবহার করা হবে তা পণ্যের পরিমাণের উপর নির্ভর করে।প্যাকিং কাস্টমাইজ করা যাবে.

24F MTP OM3 ফাইবার অপটিক MTP-LC 2.0 মিমি স্ট্রেইট হারনেস তারগুলি 12

আপনার জন্য OEM/ODM পরিষেবা

1. তারের রঙ, মুদ্রণ শব্দ, তারের জ্যাকেটের উপাদান, সংযোগকারীর রঙ
2. OEM লেবেল, রিং সনাক্ত করুন, তারের লেবেল,বাক্স, শিপিং চিহ্ন
3. বিভিন্ন মানের স্তর.
