স্থায়িত্ব: | <0.3dBসাধারণ পরিবর্তন, 200টি মিলন | বিনিময়যোগ্যতা: | ≤0.2dB |
---|---|---|---|
প্রসার্য শক্তি: | >70N | সন্নিবেশ-টান পরীক্ষা: | 500 বার, IL<0.5dB |
অপারেটিং তাপমাত্রা (℃): | -40 থেকে + 85° সে |
জায়ন কোড | জায়ন বর্ণনা | |||||||

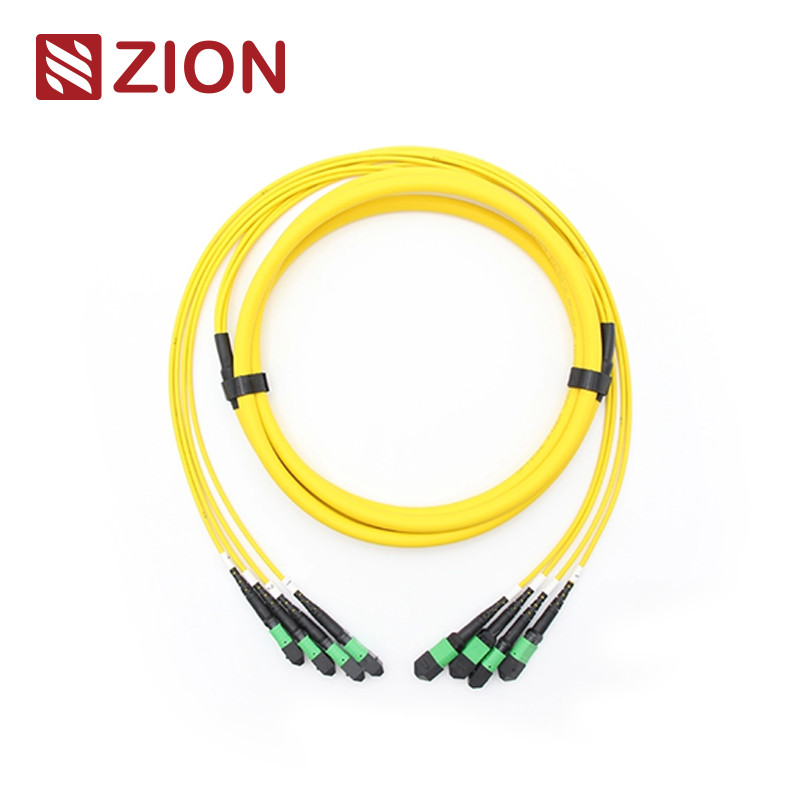

ZCM12C2HIAX | (4*12)48F এমপিও এসএম ফাইবার অপটিক টার্ন কেবল | |||||||
এমপিও সংযোগকারী এক ধরনের ফাইবার সংযোগকারী।এমপিও (মাল্টি-ফাইবার পুশ অন) একটি মাল্টি-কোর ফাইবার সংযোগকারী প্রকার।এমপিও হাই-ডেনসিটি ফাইবার প্রি-কানেকশন সিস্টেমটি বর্তমানে প্রধানত ডেটা সেন্টারের উচ্চ-ঘনত্বের পরিবেশ, বিল্ডিংয়ে অপটিক্যাল ফাইবার প্রয়োগ এবং অপটিক্যাল ট্রান্সসিভার সরঞ্জাম যেমন অপটিক্যাল ডিভাইসের অভ্যন্তরীণ সংযোগ অ্যাপ্লিকেশনগুলিতে ব্যবহৃত হয়। , 40G, 100G, QSFP+। | ||||||||
IEC 61754-7 রেগুলেশন অনুযায়ী এমপিও সংযোগকারীর ধরন আলাদা করা হয়: মূল সংখ্যা (অ্যারে নম্বর), পুরুষ প্রধান (পুরুষ, মহিলা), পোলারিটি (PC বা APC)। | ||||||||
24F-144F এমপিও/এমটিপি ট্রাঙ্ক ক্যাবল উভয় প্রান্তে এমপিও/এমটিপি সংযোগকারীর সাথে সমাপ্ত হয়।এমপিও/এমটিপি প্যাচ কেবল/ট্রাঙ্ক তারগুলি এমপিও/এমটিপি মডিউলগুলিকে একটি স্থায়ী লিঙ্ক হিসাবে একসাথে সংযুক্ত করে।প্যাচ ক্যাবল/ট্রাঙ্ক ক্যাবল 12, 24, 48,60,72,96,144 ফাইবার সহ উপলব্ধ।10/40/100Gbps ডেটা সেন্টার সমাধান পর্যন্ত গতি সমর্থন করে।এগুলি সাধারণত ক্যাসেট, প্যানেল বা রগডাইজড এমপিও/এমটিপি ফ্যান-আউটগুলিকে আন্তঃসংযোগ করতে এবং ডেটা সেন্টার এবং অন্যান্য উচ্চ ফাইবার পরিবেশে উচ্চ-ঘনত্বের ব্যাকবোন ক্যাবলিংয়ের দ্রুত মোতায়েন করার জন্য গৃহীত হয়।এছাড়াও, প্যাচ প্যানেলে সংযোগকারী শৈলী পরিবর্তন করার পরে এমপিও/এমটিপি অনেক নমনীয়তা এবং সুবিধা প্রদান করে।তারের ট্রাঙ্কে সংযোগকারী পরিবর্তন করার পরিবর্তে, প্যাচ প্যানেলের ক্রস-কানেক্ট পাশে নতুন সংযোগকারী শৈলী সহ একটি নতুন ক্যাসেট ইনস্টল করুন। |
সংযোগকারীর শিল্প মান:
সংযোগকারী | রেফারেন্স | হাউজিং বিবরণ | ||||||
এমপিও সিঙ্গেলমোড | আইইসি 61754-7 | SM APC: সবুজ সংযোগকারী + কালো বুট (স্ট্যান্ডার্ড লস এমপিও) SM APC: হলুদ সংযোগকারী + কালো বুট (সুপার লো লস এমপিও) |
||||||
এমপিও মাল্টিমোড | আইইসি 61754-7 | OM1&OM2 PC: বেইজ কানেক্টর+ব্ল্যাক বুট (স্ট্যান্ডার্ড লস এমপিও) OM3 এবং OM4 PC: অ্যাকোয়া সংযোগকারী + কালো বুট (স্ট্যান্ডার্ড এবং সুপার লো লস এমপিও) OM3 এবং OM4 PC: হিদার ভায়োলেট সংযোগকারী + কালো বুট (স্ট্যান্ডার্ড লস এমপিও) |
IEC স্ট্যান্ডার্ড IEC-61754-7 পূরণ করে;IEC61755, Telcordia GR-1435-CORE, JIS C5982;TIA-604-5(FOCIS5) অনুগত স্ট্রাকচার্ড ক্যাবলিং প্রতি TIA-568-C | ||||||||
10G ফাইবার চ্যানেল কমপ্লায়েন্ট | ||||||||
40G এবং 100G IEEE 802.3 |
অপটিক্যাল স্পেসিফিকেশন:
বিশেষ আইটেম. | একক মোড (APC 8-ডিগ্রী পালিশ) | মাল্টিমোড (পিসি ফ্ল্যাট পলিশ) | ||||||
নিবন্ধন ক্ষতি (MPO) (আইইসি 61300-3-34) |
স্ট্যান্ডার্ড ক্ষতি:≤0.75dB(সর্বোচ্চ), ≤0.50dB(সাধারণ) সুপার কম ক্ষতি:≤0.35dB(সর্বোচ্চ), ≤0.20dB(সাধারণ) |
স্ট্যান্ডার্ড ক্ষতি:≤0.6dB(সর্বোচ্চ), ≤0.50(সাধারণ) সুপার কম ক্ষতি:≤0.35dB(সর্বোচ্চ) , ≤0.20dB(সাধারণ) |
||||||
সন্নিবেশ ক্ষতি (LC/SC/FC/ST) (আইইসি 61300-3-6) |
≤0.3dB | ≤0.3dB | ||||||
রিটার্ন লস (MPO) | ≥60dB(8 ডিগ্রি পলিশিং) | ≥25dB | ||||||
রিটার্ন লস (LC/SC/FC/ST) | APC≥60dB;UPC≥50dB | ≥35dB | ||||||
স্থায়িত্ব | <0.3dBসাধারণ পরিবর্তন, 200টি মিলন | |||||||
বিনিময়যোগ্যতা | ≤0.2dB | |||||||
প্রসার্য শক্তি | >70N | |||||||
সন্নিবেশ-টান পরীক্ষা | 500 বার, IL<0.5dB | |||||||
অপারেটিং তাপমাত্রা (℃) | · -40 থেকে + 85° সে |
বৈশিষ্ট্য:
কম সন্নিবেশ ক্ষতি, উচ্চ রিটার্ন ক্ষতি | ||||||||
MT ভিত্তিক মাল্টি-ফাইবার সংযোগকারী, 4,8,12 এবং 24 ফাইবার সংযোগকারীর সমাপ্তি এবং সমাবেশগুলি | ||||||||
ফাইবার ভর-সমাপ্তির জন্য অর্থনৈতিক সমাধান | ||||||||
কম ক্ষতি এবং স্ট্যান্ডার্ড লস এসএম এবং এমএম অ্যাপ্লিকেশনের জন্য ডিজাইন করা হয়েছে | ||||||||
রাগডাইজড বৃত্তাকার তারের, ডিম্বাকৃতি তারের এবং বেয়ার রিবন বিকল্প উপলব্ধ | ||||||||
ফাইবার টাইপ, পলিশ টাইপ এবং/অথবা কানেক্টর গ্রেড আলাদা করার জন্য কালার কোডেড হাউজিং পাওয়া যায় | ||||||||
পুনরাবৃত্তিযোগ্যতা এবং বিনিময়যোগ্যতা ভাল |
আবেদন:
OMC-এর সমস্ত এমপিও সংযোগকারী Senko/Nissin/Sumitomo থেকে এসেছে।এমপিও ফাইবার প্যাচ কর্ড হল এক ধরনের উচ্চ ঘনত্বের তারের সমাবেশ যা সাধারণত তিনটি ক্ষেত্রে ব্যবহার করা হয়। | ||||||||
উচ্চ ঘন ডিগ্রী পরিবেশের সাথে ডেটা সেন্টার অ্যাপ্লিকেশন | ||||||||
ভবনের অপটিক্যাল ফাইবার | ||||||||
ফাইবার সরঞ্জামে অভ্যন্তরীণ সংযোগকারী অ্যাপ্লিকেশন। |
নামকরণের নিয়ম ও আদেশ নিশ্চিতকরণ তথ্য:
সেনকো এমপিওর জন্য পুশ পুল ট্যাব
24F-144F এমপিও/এমটিপি ট্রাঙ্ক ক্যাবল
পণ্য উপকরণ-তারের
সংযোগকারী | ফাইবার চ্যানেল |
দ্রষ্টব্য: মহিলা সংযোগকারীকে পুরুষ সংযোগকারী প্রকারের সাথে সংযোগ করতে হবে।
MPO-MPO 12F ট্রাঙ্ক তারের অঙ্কন।
সামগ্রিক দৈর্ঘ্য(L)(মি) | সহনশীলতার দৈর্ঘ্য (সেমি) | |||||||
0<L<1 | +5/-0 | |||||||
1<L<10 | +10/-0 | |||||||
10<L<40 | +15/-0 | |||||||
40<এল | '+0.5% x L/-0 |
তিনটি সংযোগ পদ্ধতি সঠিক MTP/MPO পোলারিটি রাখতে সাহায্য করে
কারণ 24F-144F MPO/MTP ট্রাঙ্ক ক্যাবলের ইউনিট সংযোগকারী হল 12F MPO/MTP, তাই এটির একক 12F এর মতো একই পোলারিটি রয়েছে
এমপিও/এমটিপি ট্রাঙ্ক কেবল।
উপাদানের বিবরণ
জিয়ন কমিউনিকেশনের হট এমপিও/এমটিপি ট্রাঙ্ক ক্যাবল
জায়ন কোড | জায়ন বর্ণনা | |||||||
7236055 | ZCM12C2HIAX | (4*12)48F এমপিও এসএম ফাইবার অপটিক টার্ক কেবল | ||||||
7236056 | ZCM12C7HAAX | (4*12)48F MPO OM3 ফাইবার অপটিক টার্ন কেবল | ||||||
7236057 | ZCM12C8HMAX | (4*12)48F MPO OM4 ফাইবার অপটিক টার্ন কেবল | ||||||
7236058 | ZCM22C2HIAX | (4*12)48F MTP SM ফাইবার অপটিক টার্ক কেবল | ||||||
7236059 | ZCM22C7HAAX | (4*12)48F MTP OM3 ফাইবার অপটিক টার্ক কেবল | ||||||
7236060 | ZCM22C8HMAX | (4*12)48F MTP OM4 ফাইবার অপটিক টার্ন ক্যাবল |
প্যাকেজিং
এই সহজে নেওয়া এবং ভাল-সুরক্ষিত ফাইবার অপটিক্যাল কেবল প্যাকেজটিকে OMC দ্বারা ডিফল্ট হিসাবে লেবেল এবং চিহ্নিত করা হয়েছে। স্ট্যান্ডার্ড শক্ত কাগজের আকার: 34*22*15 সেমি;44*34*24 সেমি;54*39*34 সেমি।কোন শক্ত কাগজ ব্যবহার করা হবে তা পণ্যের পরিমাণের উপর নির্ভর করে।প্যাকিং কাস্টমাইজ করা যাবে. | ||||||||
আপনার জন্য OEM/ODM পরিষেবা
1. তারের রঙ, মুদ্রণ শব্দ, তারের জ্যাকেটের উপাদান, সংযোগকারীর রঙ | ||||||||
2. OEM লেবেল, রিং সনাক্ত করুন, তারের লেবেল,বাক্স, শিপিং চিহ্ন | ||||||||
3. বিভিন্ন মানের স্তর. |
