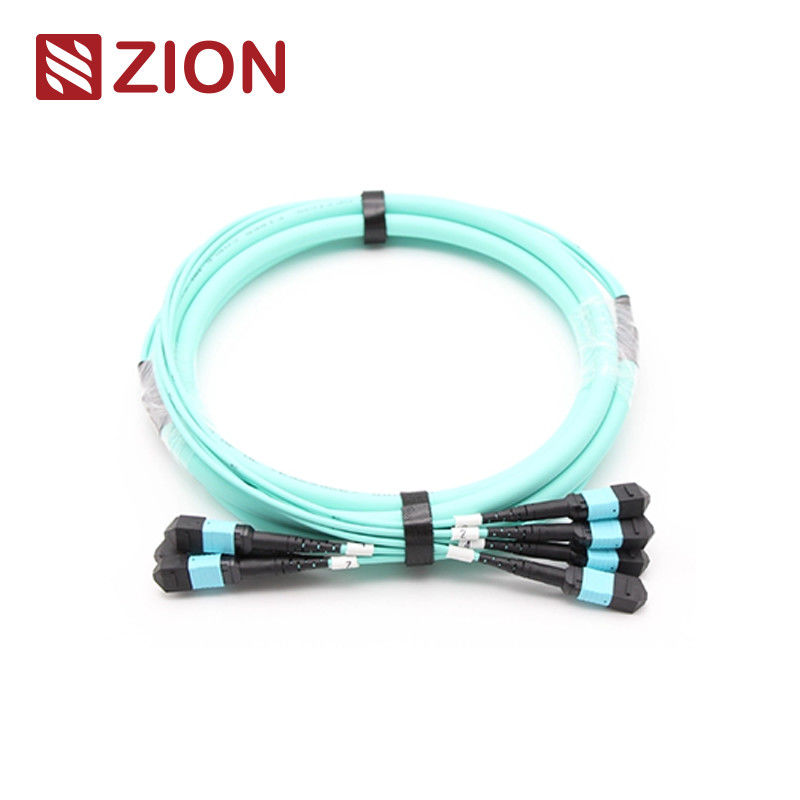

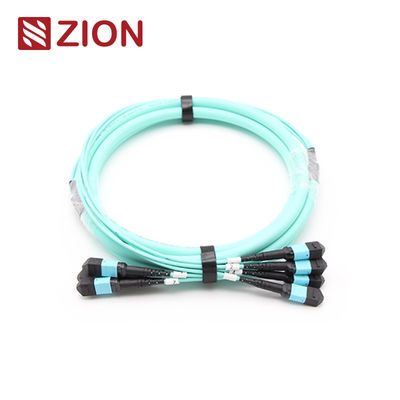

48F ((4x12) MTP OM3 ফাইবার অপটিক ট্রাঙ্ক ক্যাবল
উচ্চ ঘনত্বের 48-ফাইবার এমটিপি ওএম 3 ট্রাঙ্ক ক্যাবল ডেটা সেন্টার অ্যাপ্লিকেশনগুলির জন্য ডিজাইন করা হয়েছে, 10 জি / 40 জি / 100 জি ডেটা ট্রান্সমিশন সমর্থন করে।
সিয়োন কোডঃZCM22C7HIAX
সিয়োন বর্ণনাঃ(4*12) 48F MTP OM3 ফাইবার অপটিক ট্রাঙ্ক ক্যাবল
এমটিপি সংযোগকারী একটি মাল্টি-ফাইবার পুশ-অন সংযোগকারী প্রকার যা উচ্চ ঘনত্বের পরিবেশের জন্য ডিজাইন করা হয়েছে। এই সিস্টেমটি মূলত ডেটা সেন্টার, ফাইবার-টু-দ্য বিল্ডিং অ্যাপ্লিকেশন,এবং 40 জি সমর্থনকারী অপটিক্যাল ট্রান্সিভার সরঞ্জামগুলির অভ্যন্তরীণ সংযোগ, ১০০জি এবং কিউএসএফপি+ প্রযুক্তি।
এমটিপি সংযোগকারী প্রকারগুলিকে কোর সংখ্যা, লিঙ্গ (পুরুষ/মহিলা) এবং মেরুতা (পিসি বা এপিসি) এর ভিত্তিতে ইআইএ/টিআইএ -604-5 প্রবিধান অনুসারে শ্রেণীবদ্ধ করা হয়।
পণ্যের সংক্ষিপ্ত বিবরণ
24F-144F এমপিও / এমটিপি ট্রাঙ্ক ক্যাবলগুলি উভয় প্রান্তে এমপিও / এমটিপি সংযোগকারীগুলির সাথে শেষ হয়, স্থায়ী লিঙ্ক হিসাবে এমপিও / এমটিপি মডিউলগুলি সংযুক্ত করে। 12, 24, 48, 60, 72, 96 এবং 144 ফাইবার কনফিগারেশনে উপলব্ধ,এই ক্যাবলগুলি 10G/40G/100Gbps পর্যন্ত ডেটা সেন্টার সমাধানের গতি সমর্থন করে.
সংযোগকারী শিল্প মান
এমটিপি একক মোড
রেফারেন্সঃএআইএ/টিআইএ-৬০৪-৫
আবাসনের বিবরণ:
এসএম এপিসিঃ সবুজ সংযোগকারী + কালো বুট (স্ট্যান্ডার্ড লস এমটিপি)
এসএম এপিসিঃ হলুদ সংযোগকারী + কালো বুট (সুপার লো লস এমটিপি)
এমটিপি মাল্টিমোড
রেফারেন্সঃএআইএ/টিআইএ-৬০৪-৫
আবাসনের বিবরণ:
OM1 এবং OM2 পিসিঃ বেজ সংযোগকারী + কালো বুট (স্ট্যান্ডার্ড লস এমটিপি)
OM3 & OM4 পিসিঃ অ্যাকোয়া সংযোগকারী + কালো বুট (স্ট্যান্ডার্ড এবং সুপার নিম্ন ক্ষতি এমটিপি)
ওএম৩ এবং ওএম৪ পিসিঃ হিদার ভায়োলেট সংযোগকারী + কালো বুট (স্ট্যান্ডার্ড ক্ষতি এমটিপি)
- আইইসি স্ট্যান্ডার্ড IEC-61754-7; IEC61755, Telcordia GR-1435-CORE, JIS C5982; TIA-604-5 ((FOCIS5) এর সাথে সামঞ্জস্যপূর্ণ
- TIA-568-C অনুযায়ী কাঠামোগত ক্যাবলিং
- 10G ফাইবার চ্যানেল সম্মতি
- 40G এবং 100G আইইইই 802.3 সামঞ্জস্যপূর্ণ
অপটিক্যাল স্পেসিফিকেশন
ইনসেশন লস (এমটিপি) সিঙ্গেলমোড (এপিসি ৮ ডিগ্রি পোলিশ):
স্ট্যান্ডার্ড ক্ষতিঃ ≤0.75dB (সর্বোচ্চ), ≤0.50dB (সাধারণ)
খুব কম ক্ষতিঃ ≤0.35dB ((সর্বোচ্চ), ≤0.20dB ((সাধারণ)
ইনসেশন লস (এমটিপি) মাল্টিমোড (পিসি ফ্ল্যাট পোলিশ):
স্ট্যান্ডার্ড ক্ষতিঃ ≤0.6dB (সর্বোচ্চ), ≤0.50 (সাধারণ)
খুব কম ক্ষতিঃ ≤0.35dB ((সর্বোচ্চ), ≤0.20dB ((সাধারণ)
সন্নিবেশ হ্রাস (LC/SC/FC/ST) একক মোড (APC 8-ডিগ্রি পালিশ):≤0.3dB
সন্নিবেশ হ্রাস (LC/SC/FC/ST) মাল্টিমোড (PC ফ্ল্যাট পোলিশ):≤0.3dB
রিটার্ন লস (এমটিপি) একক মোড (এপিসি ৮ ডিগ্রি পলিশ):≥60dB
রিটার্ন লস (এমটিপি) মাল্টিমোড (পিসি ফ্ল্যাট পোলিশ):≥25dB
রিটার্ন লস (LC/SC/FC/ST):APC≥60dB; UPC≥50dB
স্থায়িত্বঃ<০.৩ ডিবি সাধারণ পরিবর্তন (২০০ জোড়া)
বিনিময়যোগ্যতাঃ≤0.2dB
ইনপুট-ট্র্যাক পরীক্ষাঃ৫০০ বার, আইএল < ০.৫ ডিবি
টানার শক্তিঃ> ৭০ এন
প্লাগ-ইন সময়ঃ> ৬০০
অপারেটিং তাপমাত্রা একক মোড (এপিসি):-40°C থেকে +85°C
মূল বৈশিষ্ট্য
- নিম্ন সন্নিবেশ ক্ষতি, উচ্চ রিটার্ন ক্ষতি
- এমটি ভিত্তিক মাল্টি-ফাইবার সংযোগকারী 4, 8, 12 এবং 24 ফাইবার টার্মিনেশন সহ
- ফাইবারের ভর-সমাপ্তির জন্য অর্থনৈতিক সমাধান
- কম ক্ষতি এবং স্ট্যান্ডার্ড ক্ষতি এসএম এবং এমএম অ্যাপ্লিকেশন জন্য ডিজাইন
- রগডাইজড রাউন্ড ক্যাবল, ওভাল ক্যাবল এবং খালি রিবন বিকল্প
- ফাইবার টাইপ সহজ সনাক্তকরণের জন্য রঙের কোডযুক্ত হাউজিং
- চমৎকার পুনরাবৃত্তিযোগ্যতা এবং বিনিময়যোগ্যতা
অ্যাপ্লিকেশন
সমস্ত ওএমসি এমটিপি সংযোগকারীগুলি সেনকো / নিসিন / সুমিটোমো থেকে উত্পাদিত হয়। এমটিপি ফাইবার প্যাচ ক্যাবলগুলি তিনটি প্রাথমিক ক্ষেত্রে ব্যবহৃত হয়ঃ
- উচ্চ ঘনত্বের ডেটা সেন্টার পরিবেশ
- ফাইবার-টু-দ্য বিল্ডিং ইনস্টলেশন
- ফাইবার অপটিক্স সরঞ্জামের অভ্যন্তরীণ সংযোগ
প্রোডাক্ট ডকুমেন্টেশন
Senko MTP এর জন্য ট্যাব টানুন
ক্যাবল উপাদান এবং নির্মাণ
সংযোগকারী এবং ফাইবার চ্যানেল
দ্রষ্টব্যঃ মহিলা সংযোগকারীগুলিকে পুরুষ সংযোগকারীগুলির সাথে সংযুক্ত করতে হবে।
এমটিপি-এমটিপি 12 এফ ট্রাঙ্ক ক্যাবলের অঙ্কন
দৈর্ঘ্য সহনশীলতা স্পেসিফিকেশন
| সামগ্রিক দৈর্ঘ্য (এল) (মি) |
দৈর্ঘ্য সহনশীলতা (সেমি) |
| 0 < L < 1 |
+৫/০ |
| 1 < L < 10 |
+১০/০ |
| 10 < L < 40 |
+১৫/০ |
| ৪০ লিটার |
+০.৫% এক্স এল/০ |
এমটিপি/এমপিও পোলারিটি সংযোগ পদ্ধতি
তিনটি সংযোগ পদ্ধতি সঠিক এমটিপি / এমপিও মেরুতা নিশ্চিত করে। যেহেতু 24F-144F এমপিও / এমটিপি ট্রাঙ্ক ক্যাবলের ইউনিট সংযোগকারী 12F এমপিও / এমটিপি, এটি একক 12F এমপিও / এমটিপি ট্রাঙ্ক ক্যাবলের মতো একই মেরুতা বজায় রাখে।
বিষয়বস্তুর বিবরণ
সংশ্লিষ্ট পণ্য
জিওন কমিউনিকেশনের জনপ্রিয় এমপিও/এমটিপি ট্রাঙ্ক ক্যাবল:
- 7236055 ZCM12C2HIA: (4*12)48F MPO SM ফাইবার অপটিক ট্রাঙ্ক ক্যাবল
- 7236056 ZCM12C7HAA: (4*12)48F MPO OM3 ফাইবার অপটিক ট্রাঙ্ক ক্যাবল
- 7236057 ZCM12C8HMAX: (4*12)48F MPO OM4 ফাইবার অপটিক ট্রাঙ্ক ক্যাবল
- 7236058 ZCM22C2HIA: (4*12)48F MTP SM ফাইবার অপটিক ট্রাঙ্ক ক্যাবল
- 7236059 ZCM22C7HAA: (4*12)48F MTP OM3 ফাইবার অপটিক ট্রাঙ্ক ক্যাবল
- 7236060 ZCM22C8HMA: (4*12)48F MTP OM4 ফাইবার অপটিক ট্রাঙ্ক ক্যাবল
প্যাকেজ
ফাইবার অপটিক ক্যাবলগুলি ওএমসি লেবেলযুক্ত প্রতিরক্ষামূলক কার্টনে প্যাকেজ করা হয়। স্ট্যান্ডার্ড কার্টন আকারগুলির মধ্যে 34 × 22 × 15 সেমি, 44 × 34 × 24 সেমি এবং 54 × 39 × 34 সেমি অন্তর্ভুক্ত রয়েছে। কার্টন নির্বাচন পরিমাণের উপর নির্ভর করে।কাস্টম প্যাকেজিং উপলব্ধ.
OEM/ODM সেবা
কাস্টমাইজেশন বিকল্পগুলির মধ্যে রয়েছেঃ
- তারের রঙ, মুদ্রণ এবং জ্যাকেটের উপাদান
- সংযোগকারী রঙ কাস্টমাইজেশন
- OEM লেবেলিং, সনাক্তকরণ রিং এবং তারের লেবেল
- কাস্টম বক্স এবং শিপিং চিহ্ন
- বিভিন্ন মানের স্তর উপলব্ধ
