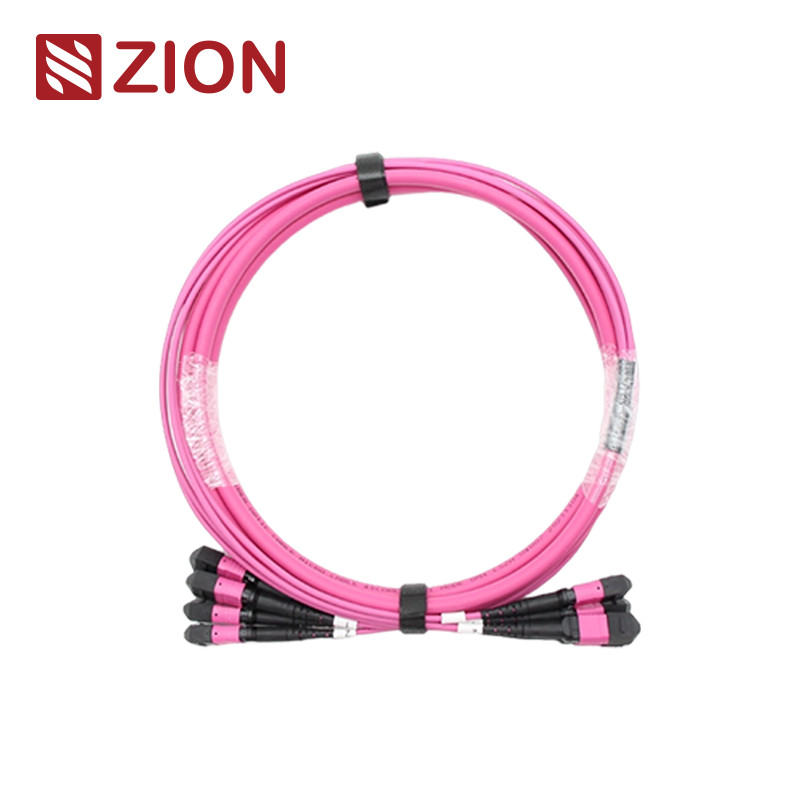

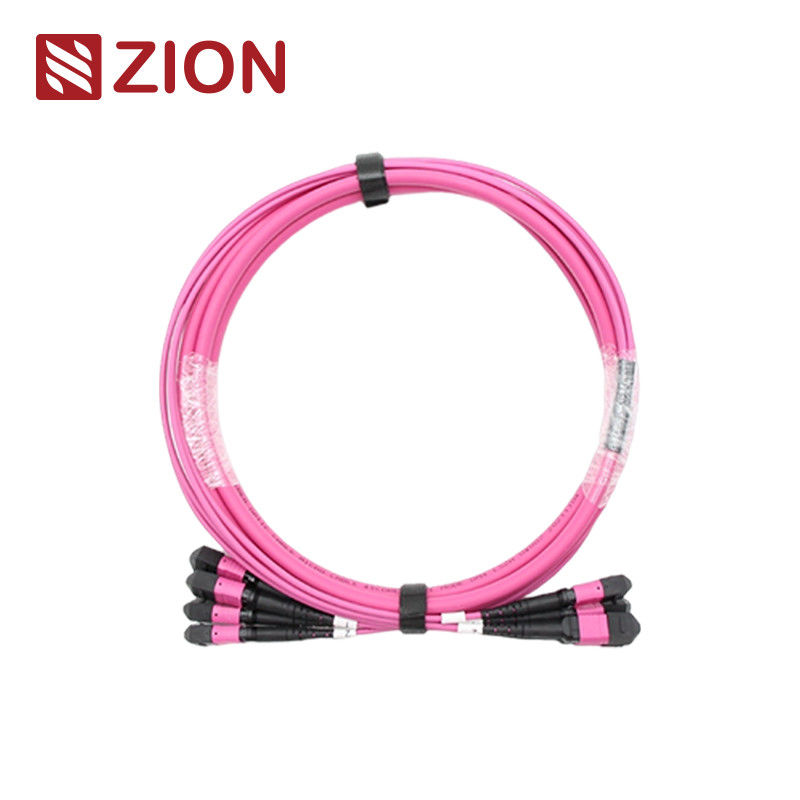

(4×12) 48F এমটিপি ওএম 4 ফাইবার অপটিক ট্রাঙ্ক ক্যাবল
উচ্চ ঘনত্বের এমটিপি ওএম 4 ফাইবার অপটিক ট্রাঙ্ক ক্যাবল ডেটা সেন্টার অ্যাপ্লিকেশন, ফাইবার-টু-বিল্ডিং স্থাপনার জন্য এবং অপটিক্যাল ট্রান্সিভার সরঞ্জামগুলিতে অভ্যন্তরীণ সংযোগের জন্য ডিজাইন করা হয়েছে।
পণ্য সনাক্তকরণ
সিয়োন কোডঃZCM22C8HIAX
সিয়োন বর্ণনাঃ(4×12) 48F এমটিপি ওএম 4 ফাইবার অপটিক ট্রাঙ্ক ক্যাবল
এমটিপি সংযোগকারী একটি মাল্টি-ফাইবার পুশ-অন সংযোগকারী প্রকার যা উচ্চ ঘনত্বের পরিবেশের জন্য ডিজাইন করা হয়েছে। এই প্রাক-সংযোগ সিস্টেমটি মূলত ডেটা সেন্টার, ফাইবার-টু-দ্য বিল্ডিং অ্যাপ্লিকেশন,এবং 40 জি সমর্থনকারী অপটিক্যাল ট্রান্সিভার সরঞ্জামগুলির অভ্যন্তরীণ সংযোগ, 100 জি এবং কিউএসএফপি + অ্যাপ্লিকেশন।
এমটিপি সংযোগকারী স্পেসিফিকেশন
এমটিপি সংযোগকারী প্রকারগুলি কোর সংখ্যা, লিঙ্গ (পুরুষ/মহিলা) এবং মেরুকরণ (পিসি বা এপিসি) এর ভিত্তিতে ইআইএ/টিআইএ-604-5 প্রবিধান অনুসারে শ্রেণিবদ্ধ করা হয়।
24F-144F এমপিও/এমটিপি ট্রাঙ্ক ক্যাবলগুলি উভয় প্রান্তে এমপিও/এমটিপি সংযোগকারীগুলির সাথে শেষ হয়, স্থায়ী লিঙ্ক হিসাবে এমপিও/এমটিপি মডিউলগুলি সংযুক্ত করে। 12, 24, 48, 60, 72, 96 বা 144 ফাইবার সহ উপলব্ধ,এই তারগুলি 10/40/100Gbps পর্যন্ত ডেটা সেন্টার সমাধানের গতি সমর্থন করে.
শিল্প মান
এমটিপি একক মোড
রেফারেন্সঃএআইএ/টিআইএ-৬০৪-৫
আবাসনের বিবরণ:
এসএম এপিসিঃ সবুজ সংযোগকারী + কালো বুট (স্ট্যান্ডার্ড লস এমটিপি)
এসএম এপিসিঃ হলুদ সংযোগকারী + কালো বুট (সুপার লো লস এমটিপি)
এমটিপি মাল্টিমোড
রেফারেন্সঃএআইএ/টিআইএ-৬০৪-৫
আবাসনের বিবরণ:
OM1&OM2 পিসিঃ বেজ সংযোগকারী + কালো বুট (স্ট্যান্ডার্ড লস এমটিপি)
OM3&OM4 পিসিঃ অ্যাকোয়া সংযোগকারী + কালো বুট (স্ট্যান্ডার্ড এবং সুপার লো লস এমটিপি)
OM3&OM4 পিসিঃ হিদার ভায়োলেট সংযোগকারী + কালো বুট (স্ট্যান্ডার্ড লস এমটিপি)
- আইইসি স্ট্যান্ডার্ড IEC-61754-7; IEC61755, Telcordia GR-1435-CORE, JIS C5982; TIA-604-5 ((FOCIS5) এর সাথে সামঞ্জস্যপূর্ণ
- TIA-568-C অনুযায়ী কাঠামোগত ক্যাবলিং
- 10G ফাইবার চ্যানেল সম্মতি
- 40G এবং 100G আইইইই 802.3 সামঞ্জস্যপূর্ণ
অপটিক্যাল স্পেসিফিকেশন
সন্নিবেশ ক্ষতি (এমটিপি) - আইইসি 61300-3-34
একক মোড (এপিসি ৮ ডিগ্রি পোলিশ):
স্ট্যান্ডার্ড ক্ষতিঃ ≤0.75dB (সর্বোচ্চ), ≤0.50dB (সাধারণ)
অতি নিম্ন ক্ষতিঃ ≤0.35dB (সর্বোচ্চ), ≤0.20dB (সাধারণ)
মাল্টিমোড (পিসি ফ্ল্যাট পোলিশ):
স্ট্যান্ডার্ড ক্ষতিঃ ≤0.6dB (সর্বোচ্চ), ≤0.50dB (সাধারণ)
অতি নিম্ন ক্ষতিঃ ≤0.35dB (সর্বোচ্চ), ≤0.20dB (সাধারণ)
সন্নিবেশ ক্ষতি (LC/SC/FC/ST) - আইইসি ৬১৩০০-৩-৬
একক মোড (এপিসি ৮ ডিগ্রি পোলিশ):≤0.3dB
মাল্টিমোড (পিসি ফ্ল্যাট পোলিশ):≤0.3dB
রিটার্ন লস (এমটিপি)
একক মোড (এপিসি ৮ ডিগ্রি পোলিশ):≥60dB
মাল্টিমোড (পিসি ফ্ল্যাট পোলিশ):≥25dB
অতিরিক্ত বিশেষ উল্লেখ
- রিটার্ন লস (LC/SC/FC/ST):APC≥60dB; UPC≥50dB
- স্থায়িত্বঃ<০.৩ ডিবি সাধারণ পরিবর্তন (২০০ জোড়া)
- বিনিময়যোগ্যতাঃ≤0.2dB
- ইনপুট-ট্র্যাক পরীক্ষাঃ৫০০ বার, আইএল < ০.৫ ডিবি
- টানার শক্তিঃ> ৭০ এন
- প্লাগ-ইন সময়ঃ> ৬০০
- অপারেটিং তাপমাত্রা (সিঙ্গল মোড এপিসি):-40°C থেকে +85°C
মূল বৈশিষ্ট্য
- নিম্ন সন্নিবেশ ক্ষতি, উচ্চ রিটার্ন ক্ষতি
- এমটি ভিত্তিক মাল্টি-ফাইবার সংযোগকারী 4, 8, 12 এবং 24 ফাইবার টার্মিনেশন সহ
- ফাইবারের ভর-সমাপ্তির জন্য অর্থনৈতিক সমাধান
- কম ক্ষতি এবং স্ট্যান্ডার্ড ক্ষতি এসএম এবং এমএম অ্যাপ্লিকেশন জন্য ডিজাইন
- রগডাইজড রাউন্ড ক্যাবল, ওভাল ক্যাবল এবং খালি রিবন বিকল্প
- সহজ সনাক্তকরণের জন্য রঙের কোডযুক্ত হাউজিং
- চমৎকার পুনরাবৃত্তিযোগ্যতা এবং বিনিময়যোগ্যতা
অ্যাপ্লিকেশন
সমস্ত ওএমসি এমটিপি সংযোগকারীগুলি সেনকো / নিসিন / সুমিটোমো থেকে উত্পাদিত হয়। এমটিপি ফাইবার প্যাচ ক্যাবলগুলি তিনটি প্রাথমিক ক্ষেত্রে ব্যবহৃত হয়ঃ
- উচ্চ ঘনত্বের ডেটা সেন্টার পরিবেশ
- ফাইবার-টু-দ্য বিল্ডিংয়ের প্রবর্তন
- ফাইবার অপটিক্স সরঞ্জামের অভ্যন্তরীণ সংযোগ
নামকরণের নিয়ম এবং আদেশ নিশ্চিতকরণ
Senko MTP এর জন্য ট্যাব টানুন
পণ্য উপাদান
ক্যাবল নির্মাণ
সংযোগকারী এবং ফাইবার চ্যানেল
নোটঃমহিলা সংযোগকারীগুলি পুরুষ সংযোগকারীগুলির সাথে সংযুক্ত হতে হবে।
এমটিপি-এমটিপি 12 এফ ট্রাঙ্ক ক্যাবলের অঙ্কন
দৈর্ঘ্য সহনশীলতা স্পেসিফিকেশন
| সামগ্রিক দৈর্ঘ্য (এল) (মি) |
সহনশীলতার দৈর্ঘ্য (সেমি) |
| 0 < L < 1 |
+৫/০ |
| 1 < L < 10 |
+১০/০ |
| 10 < L < 40 |
+১৫/০ |
| ৪০ লিটার |
+০.৫% × এল/০ |
এমটিপি/এমপিও পোলারিটি সংযোগ পদ্ধতি
তিনটি সংযোগ পদ্ধতি সঠিক এমটিপি / এমপিও মেরুদণ্ড বজায় রাখতে সহায়তা করে। যেহেতু 24F-144F এমপিও / এমটিপি ট্রাঙ্ক ক্যাবলের ইউনিট সংযোগকারীটি 12F এমপিও / এমটিপি, এটি একক 12F এমপিও / এমটিপি ট্রাঙ্ক ক্যাবলের মতো একই মেরুদণ্ড ভাগ করে।
বিষয়বস্তুর বিবরণ
জনপ্রিয় এমপিও/এমটিপি ট্রাঙ্ক ক্যাবল মডেল
- 7236055 ZCM12C2HIA: (4×12)48F MPO SM ফাইবার অপটিক ট্রাঙ্ক ক্যাবল
- 7236056 ZCM12C7HAA: (4×12)48F MPO OM3 ফাইবার অপটিক ট্রাঙ্ক ক্যাবল
- 7236057 ZCM12C8HMAX: (4×12)48F MPO OM4 ফাইবার অপটিক ট্রাঙ্ক ক্যাবল
- 7236058 ZCM22C2HIA: (4×12)48F MTP SM ফাইবার অপটিক ট্রাঙ্ক ক্যাবল
- 7236059 ZCM22C7HAA: (4×12)48F MTP OM3 ফাইবার অপটিক ট্রাঙ্ক ক্যাবল
- 7236060 ZCM22C8HMA: (4×12)48F MTP OM4 ফাইবার অপটিক ট্রাঙ্ক ক্যাবল
প্যাকেজ
ফাইবার অপটিক ক্যাবলগুলি ওএমসি লেবেলযুক্ত সুরক্ষা কার্টনে স্ট্যান্ডার্ড হিসাবে প্যাকেজ করা হয়। উপলব্ধ কার্টনের আকারগুলির মধ্যে 34 × 22 × 15 সেমি, 44 × 34 × 24 সেমি এবং 54 × 39 × 34 সেমি রয়েছে, যা পরিমাণের প্রয়োজনীয়তার ভিত্তিতে নির্বাচিত হয়।কাস্টম প্যাকেজিং বিকল্প উপলব্ধ.
OEM/ODM সেবা
- কাস্টম ক্যাবল রং, মুদ্রণ এবং জ্যাকেট উপকরণ
- OEM লেবেলিং, সনাক্তকরণ রিং, ক্যাবল লেবেল এবং শিপিং চিহ্ন
- একাধিক মানের স্তর উপলব্ধ
পণ্যের পোর্টফোলিও
(4×12) 48F MPO SM ফাইবার অপটিক ট্রাঙ্ক ক্যাবল
অপটিক্যাল নেটওয়ার্কিং, এমপিও-এমটিপি ট্রাঙ্ক ক্যাবল, এমটিপি/এমপিও, অপটিক্যাল উপাদান

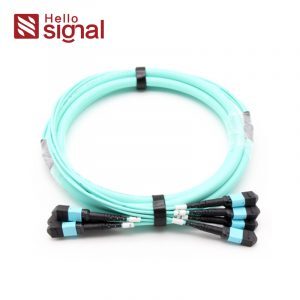

(4×12) 48F MPO OM3 ফাইবার অপটিক ট্রাঙ্ক ক্যাবল
অপটিক্যাল নেটওয়ার্কিং, এমপিও-এমটিপি ট্রাঙ্ক ক্যাবল, এমটিপি/এমপিও, অপটিক্যাল উপাদান

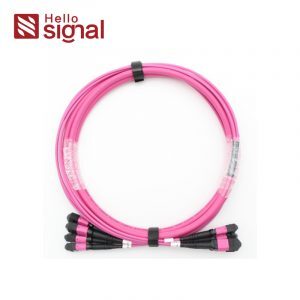

(4×12) 48F MPO OM4 ফাইবার অপটিক ট্রাঙ্ক ক্যাবল
অপটিক্যাল নেটওয়ার্কিং, এমপিও-এমটিপি ট্রাঙ্ক ক্যাবল, এমটিপি/এমপিও, অপটিক্যাল উপাদান

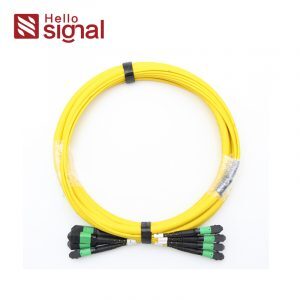

(4×12) 48F এমটিপি এসএম ফাইবার অপটিক ট্রাঙ্ক ক্যাবল
