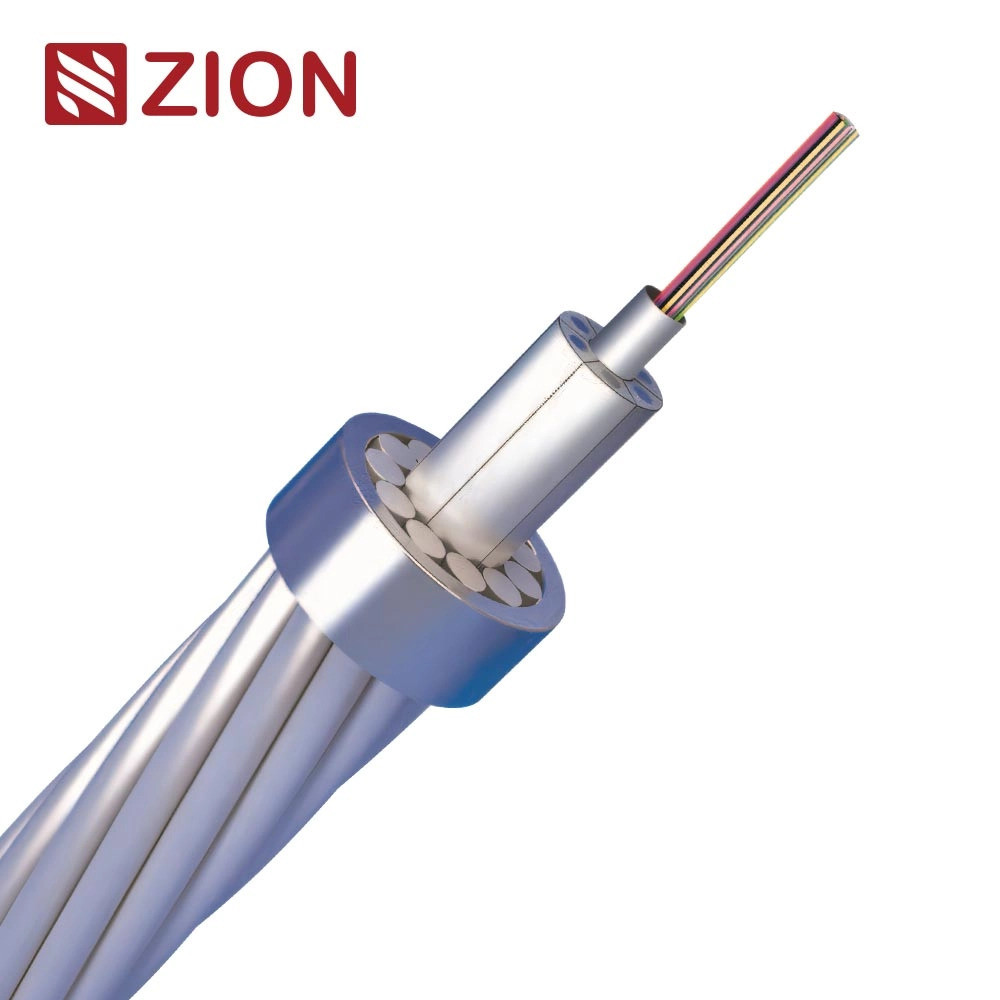

সেন্ট্রাল অল-কভারেড স্টেইনলেস স্টীল টিউব OPGW ডিজাইন

বজ্র প্রতিরোধী কেন্দ্রের সাধারণ নকশা

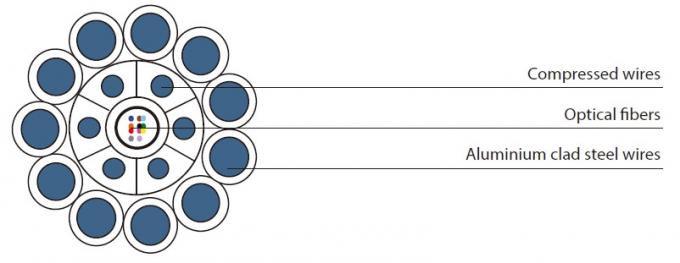

স্টেইনলেস স্টীল টিউব OPGW কম্প্রেসড তারের সঙ্গে

কেন্দ্রীয় স্টেইনলেস স্টীল টিউবটি অ্যালুমিনিয়াম প্লাস্টিক স্টিলের তারের দ্বৈত স্তর দ্বারা বেষ্টিত ((এসিএস),অভ্যন্তরীণ স্তর অ্যালুমিনিয়াম প্লাস্টিক স্টিলের তারগুলি সংকুচিত হয়,বাহ্যিক স্তর অ্যালুমিনিয়াম ধাতুপট্টাবৃত ইস্পাত তারের হয়সব কম্প্রেসড বা সব রাউন্ড।

বৈশিষ্ট্য এবং প্রয়োগ

স্ট্র্যান্ডিংয়ের সময় গোলাকার এএস তারগুলিকে সেক্টর এএস তারগুলিতে সংকুচিত করা।
বৃত্তাকার এএস তারের স্ট্র্যান্ডিংয়ের তুলনায়, সেক্টর এএস তারের স্ট্র্যান্ডিং কেবলমাত্র একই ব্যাসার্ধের সাথে ক্রস সেকশন এবং ফল্ট বর্তমান ক্ষমতা বাড়িয়ে তুলতে পারে।
বৃত্তাকার এএস তারের স্ট্র্যান্ডিংয়ের তুলনায়, সেক্টর এএস তারের স্ট্র্যান্ডিং বাজ কার্যকারিতা উন্নত করতে বাহ্যিক তারের ব্যাসার্ধকে নাটকীয়ভাবে বাড়িয়ে তুলতে পারে।
ট্রান্সমিশন লাইনে প্রয়োগ করুন যার জন্য ছোট ব্যাসার্ধ এবং বড় ফল্ট বর্তমান প্রয়োজন।
ভারী বজ্রপাত এলাকায় প্রয়োগ করুন।

সাধারণ পরামিতি

• ক্যাবলের ধরন (OPPC-XX/YY): বিভিন্ন OPPC (অপটিক্যাল ফেজ কন্ডাক্টর) মডেল।
• বর্তমান রেটিং(অ্যাম্পারে পরিমাপ করা হয়, সম্ভবত প্রতিটি তারের বিভিন্ন তাপমাত্রা পরিসীমা অধীনে বহন করতে পারে সর্বোচ্চ বর্তমান) ।
• তাপমাত্রা পরিসীমা: বিভিন্ন অপারেটিং তাপমাত্রাঃ 40-70°C, 40-80°C, এবং 40-90°C।
• অন্যান্য মূল্যবোধ: বাকি মানগুলি সম্ভবত বিভিন্ন স্পেসিফিকেশনের সাথে সম্পর্কিত, যেমন শক্তি হ্রাস, প্রসার্য শক্তি, বা এই তাপমাত্রায় নির্দিষ্ট বৈদ্যুতিক বৈশিষ্ট্য।

প্যাকেজিং এবং ড্রামের বিবরণ

ক্যাবল শ্যাফট মার্কিংঃ

• চিহ্নিতকরণ রঙঃসাদা
• বিষয়বস্তু:
  • নির্মাতাঃসিওন
  • উত্পাদনের বছর
  • ক্যাবলের ধরন
  • ক্যাবল নম্বর
  • দৈর্ঘ্য চিহ্নিতকরণ ব্যবধানঃ1 ± 0.2% মি
• কাস্টমাইজযোগ্য চিহ্নিতকরণঃব্যবহারকারীর অনুরোধ অনুসারে বাইরের গাদার কিংবদন্তি পরিবর্তন করা যেতে পারে।

রিল দৈর্ঘ্যঃ

• স্ট্যান্ডার্ড দৈর্ঘ্যঃরিল প্রতি ২ থেকে ৩ কিমি
• কাস্টম দৈর্ঘ্যঃঅনুরোধের ভিত্তিতে উপলব্ধ

ক্যাবল ড্রামঃ

• ড্রাম উপাদান:কাঠের বা প্লেইডউডের ধোঁয়াশাকৃত ড্রাম
• সিলিংঃউভয় প্রান্তে প্লাস্টিকের ক্যাপ দিয়ে সিল করা হয় যাতে শিপিং, হ্যান্ডলিং এবং স্টোরেজের সময় আর্দ্রতা না থাকে।
• অ্যাক্সেস পরীক্ষা করা হচ্ছেঃপরীক্ষার উদ্দেশ্যে তারের অভ্যন্তরীণ প্রান্ত উপলব্ধ।

ক্যাবল প্যাকিংঃ

• প্রতিরক্ষামূলক সিলিং ট্রানজিট বা সঞ্চয় করার সময় আর্দ্রতা অনুপ্রবেশ নিশ্চিত করে, ডেলিভারির সময় সর্বোত্তম পণ্য অখণ্ডতা নিশ্চিত করে।
