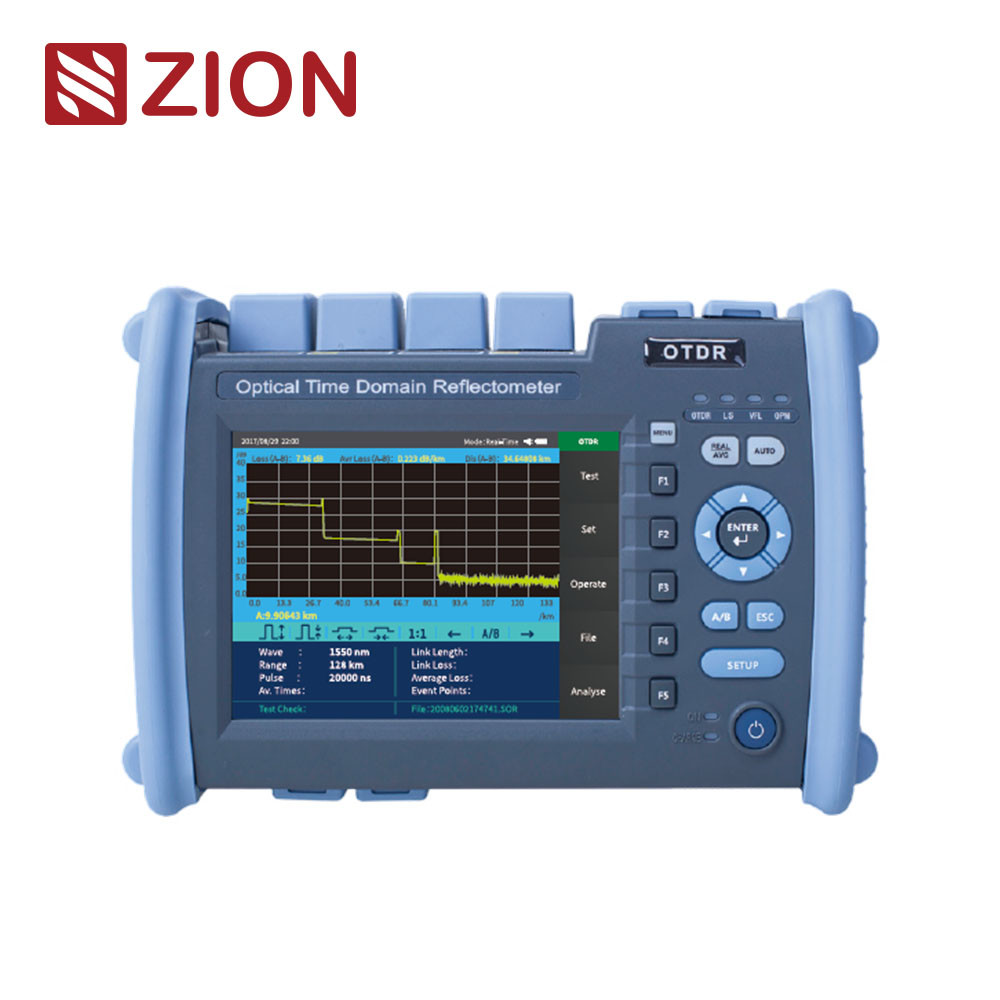

ZCODR-6000P Pon OTDR অপটিক্যাল ডোমেইন রিফ্লেক্টোমিটার কমপ্যাক্ট

ZCODR-6000P Pon OTDR Optical Domain Reflectometer Compact

বেসিক ইনফরমেশন

উৎপত্তি স্থল:	চীন
পরিচিতিমুলক নাম:	HELLOSIGNAL® OR OEM

ন্যূনতম চাহিদার পরিমাণ:	৫০ পিসি
প্যাকেজিং বিবরণ:	10 পিসি / প্লাস্টিক ব্যাগ
ডেলিভারি সময়:	সাধারণত আমানত প্রাপ্তির 25 দিন পরে।
পরিশোধের শর্ত:	টি/টি
যোগানের ক্ষমতা:	কোন সীমা নেই

ভালো দাম এখন যোগাযোগ

ওজন:

<1.2 কেজি

আকার:

227mmx160mmx70 মিমি

প্রদর্শন:

5.6 ইঞ্চি রঙ এলসিডি+ টাচ স্ক্রিন

কাজের তাপমাত্রা:

-10°C~+50°C

সংগ্রহস্থল তাপমাত্রা:

-40°C~+70°C

বিশেষভাবে তুলে ধরা:

ওটিডিআর অপটিক্যাল ডোমেইন রিফ্লেক্টোমিটার

অপটিক্যাল ডোমেইন রিফ্লেক্টোমিটার OTDR

কম্প্যাক্ট অপটিক্যাল ডোমেইন রিফ্লেক্টোমিটার

ZCODR-6000P Pon OTDR অপটিক্যাল টাইম ডোমেইন রিফ্লেক্টোমিটার

ZCOTDR-6000P PON OTDR 5.6 ইঞ্চি রঙিন স্ক্রিন গ্রহণ করে, কী এবং স্পর্শের দ্বৈত অপারেশন। এটির সর্বোচ্চ গতিশীল পরিসীমা 45 ডিবি এবং PON নেটওয়ার্ক পরীক্ষায় 1:32 অপটিকাল স্প্লিটারটি প্রবেশ করতে পারে;সমগ্র মেশিনের ভিজ্যুয়াল ত্রুটি অবস্থান একীভূত, ইভেন্ট ম্যাপ, অপটিক্যাল পাওয়ার মিটার, আলোর উৎস, অপটিক্যাল ক্ষতি পরীক্ষা, অপটিক্যাল শেষ মুখ সনাক্তকরণ ফাংশন,মাল্টি-ফাংশনাল ইন্টিগ্রেশন গ্রাহকদের ক্ষেত্রের পরীক্ষা এবং রক্ষণাবেক্ষণ দক্ষতার সাথে সমাধান করতে সহায়তা করে. এটি প্রধানত সমস্ত ধরণের অপটিক্যাল ফাইবার এবং তারের দৈর্ঘ্য, ক্ষতি, সংযোগের গুণমান এবং অন্যান্য পরামিতি পরিমাপ করতে ব্যবহৃত হয়। এটি ব্যাপকভাবে প্রকৌশল নির্মাণে ব্যবহার করা যেতে পারে,অপটিক্যাল ফাইবার যোগাযোগ ব্যবস্থার যোগাযোগ ব্যবস্থার জরুরী মেরামত, অপটিক্যাল ফাইবার ক্যাবলের উন্নয়ন ও উৎপাদন পরিমাপ।

পণ্যের বৈশিষ্ট্য

• PON নেটওয়ার্ক পরীক্ষা, 1:32 স্প্লিটার প্রবেশ করুন

• তথ্যের ব্যাচ প্রক্রিয়াকরণ, রিপোর্ট ফর্ম মুদ্রণ

• যোগাযোগ বিচ্ছিন্ন নয়, অনলাইন পরীক্ষা

• চীনা এবং ইংরেজি ভাষায় নামকরণ

• স্ট্যান্ডার্ড এসওআর ফাইল আউটপুট ফরম্যাট

• কী + টাচ স্ক্রিন দ্বৈত অপারেশন মোড

• ইন্টিগ্রেটেড PON OTDR/VFL/LS/OPM/ইভেন্ট ম্যাপ/এন্ড ফেস ডিটেকশন/অপটিক্যাল লস টেস্ট

কারিগরি বিবরণ

ZCOTDR-6000P PON OTDR

মডেল

PD1

PS1

পিএস২

পিটি১

পিটি২

পিটি৩

পিটি৪

তরঙ্গদৈর্ঘ্য

১৩১০nm±২০nm
১৫৫০nm±২০nm

১৬২৫nm±২০nm
(ফিল্টার করা)

১৬৫০nm±৫nm
(ফিল্টার করা)

1310nm/1550nm±20nm
১৬২৫nm±২০nm
(ফিল্টার করা)

১৩১০/১৫৫০nm±২০nm
১৬৫০±৫এনএম
(ফিল্টার করা)

ফিল্টার

উচ্চ পাস>1595nm
আইসোলেশন>40dB
(1270nm ~ 1585nm)

ব্যান্ডপাস
১৬৫০nm±৭nm
আইসোলেশন>40dB
(1650nm±10nm)

উচ্চ পাস>1595nm
আইসোলেশন>40dB
(1270nm ~ 1585nm)

ব্যান্ডপাস ১৬৫০nm±৭nm
আইসোলেশন>40dB
(1650nm±10nm)

ফাইবারের ধরন

জি.652

সর্বাধিক গতিশীল পরিসীমা

৩৭/৩৫ ডিবি

৩৮ ডিবি

৩৮/৩৬/৩৬ ডিবি

৪০/৩৮/৩৮ ডিবি

৪২/৪০/৪০ ডিবি

৩৮/৩৬/৩৬ ডিবি

ইভেন্ট ব্লাইন্ড অঞ্চল

১ মিটার

0.8 মিটার

ATT অন্ধ অঞ্চল

৬ মিটার

PON অন্ধ অঞ্চল

৩০ মিটার

পরীক্ষার পরিসীমা

৫০০ মিটার/১ কিমি/২ কিমি/৪ কিমি/৮ কিমি/১৬ কিমি/৩২ কিমি/৬৪ কিমি/১২৮ কিমি/২৫৬ কিমি

পালস প্রস্থ

3ns/5ns/10ns/30ns/50ns/80ns/160ns/320ns/500ns/800ns/1000ns/3000ns/5000ns/8000ns/10000ns/20000ns

পরিসীমা নির্ভুলতা

± ((0.75m+ নমুনা ব্যবধান 40.005% xটেস্ট দূরত্ব)

লস রেজোলিটলন

± 0.001 ডিবি

ক্ষতির নির্ভুলতা

±0.05 ডিবি/ডিবি

PON OTDR

নমুনা পয়েন্ট

16k-256k

নমুনা রেজোলিউশন

0.০৫-১৬ মিটার

প্রতিফলন সঠিকতা

±3dB

ফাইল ফরম্যাট

SORস্ট্যান্ডার্ড ফাইল ফরম্যাট

ক্ষতি পরিমাপ মোড

৪ পয়েন্ট পদ্ধতি /৫ পয়েন্ট পদ্ধতি

লেজার নিরাপত্তা স্তর

ক্লাস ২

রিফ্রেশ রেট

৩ হার্জ (টাইপ)

তথ্য সঞ্চয়স্থান

অভ্যন্তরীণ স্টোরেজঃ s3000 কার্ভ; এক্সটেমাল স্টোরেজঃ 4G বিট

সংযোগকারী

এফসি/ইউপিসি (পরিবর্তনযোগ্য এসসি,এসটি)

ডেটা ইন্টারফেস

ইউএসবি, মিনি ইউএসবি, ১০ এম/১০০ এম ইথারনেট পোর্ট

ওপিএম

তরঙ্গদৈর্ঘ্যের পরিসীমা

৮০০nm থেকে ১৭০০nm

সংযোগকারী

ইউনিভার্সাল জয়েন্ট FC/SC/ST

পরীক্ষার পরিধি

-৫০ ডিবিএম~+২৬ ডিবিএম

অনিশ্চয়তা

±৫%

ক্যালিব্রেশন তরঙ্গদৈর্ঘ্য

850nm/980nm/1300nm/1310nm/1490nm/1550nm/1625nm/1650nm

লেজার টাইপ

এফপি-এলডি

তরঙ্গদৈর্ঘ্য

OTDR আউটপুট তরঙ্গদৈর্ঘ্যের সাথে সামঞ্জস্যপূর্ণ

আউটপুট পাওয়ার

≥-5dBm

স্থিতিশীলতা

CW,±0.5dB/15min ((15 মিনিটের প্রাক গরম করার পর পরীক্ষা)

সংযোগকারী

এফসি/ইউপিসি ((পরিবর্তনযোগ্য sc,sT)

অপটিক্যাল লস টেস্ট ইনডেক্স উপরে উল্লিখিত LS এবং OPM ইনডেক্সকে বোঝায়।

অন্যান্য

প্রদর্শন

5.6 ইঞ্চি রঙিন এলসিডি + টাচ স্ক্রিন

পাওয়ার সাপ্লাই

এসি/ডিসিএ অ্যাডাপ্টারঃইনপুটঃ 100V~240V,50/60Hz,0.6A,আউটপুটঃ 12V~19v, 1.5আলি ব্যাটারি: ৭.৪ ভোল্ট, ৫২০০ এমএএইচ

কাজের তাপমাত্রা

-১০°সি~+৫০°সি

সংরক্ষণ তাপমাত্রা

-৪০°সি~+৭০°সি

আপেক্ষিক আর্দ্রতা

০-৯৫% অ-কন্ডেনসিং

ওজন

< ১.২ কেজি

আকার

227mmx160mmx70mm

হোস্টের ফাংশনঃ PON OTDR/OPM/VFL/Ls/ইভেন্ট ম্যাপ/ফাইবার এন্ড ডিটেকশন (অতিরিক্ত ক্রয় ডিটেক্টর) /অপটিক্যাল লস টেস্ট

কনফিগারেশন তালিকা

না।

নাম

পরিমাণ

মন্তব্য

হোস্ট

এসি/ডিসি অ্যাডাপ্টার

ইউ ডিস্ক (বিশ্লেষণ সফটওয়্যার/ব্যবহারকারীর ম্যানুয়াল সহ)

টাচ পেন

ডাটা লাইন

OTDR SC অ্যাডাপ্টার

ওপিএম এসসি অ্যাডাপ্টার

ব্যবহারকারীর নির্দেশিকা

ক্যালিব্রেশন সার্টিফিকেশন

সার্টিফিকেট/ ওয়ারেন্টি কার্ড

বিশুদ্ধ কাঠের টুকরো

চামড়ার কব্জি

যন্ত্রের জন্য বিশেষ ব্যাকপ্যাক
