ZCOTDR-2800 মিনি ফাইবার অপটিক টাইম ডোমেইন রিফ্লেক্টোমিটার OTDR

ZCOTDR-2800 Mini Fiber Optic Time Domain Reflectometer OTDR

বেসিক ইনফরমেশন

উৎপত্তি স্থল:	চীন
পরিচিতিমুলক নাম:	HELLOSIGNAL® OR OEM

ন্যূনতম চাহিদার পরিমাণ:	৫০ পিসি
প্যাকেজিং বিবরণ:	10 পিসি / প্লাস্টিক ব্যাগ
ডেলিভারি সময়:	সাধারণত আমানত প্রাপ্তির 25 দিন পরে।
পরিশোধের শর্ত:	টি/টি
যোগানের ক্ষমতা:	কোন সীমা নেই

ভালো দাম এখন যোগাযোগ

ওজন:

≤200g ((ব্যাটারি সহ)

আকার:

১২৬ মিমি × ৮০ মিমি × ৩৭ মিমি

কাজের তাপমাত্রা:

-10℃～+50℃

সংগ্রহস্থল তাপমাত্রা:

-40°C~+70°C

বিশেষভাবে তুলে ধরা:

মিনি ওটিডিআর অপটিক্যাল টাইম ডোমেইন রিফ্লেক্টোমিটার

মিনি ফাইবার অপটিক টাইম ডোমেইন রিফ্লেক্টোমিটার

ওটিডিআর ফাইবার অপটিক টাইম ডোমেইন রিফ্লেক্টমিটার

ZCOTDR-2800 মিনি OTDR অপটিক্যাল টাইম ডোমেইন রিফ্লেক্টোমিটার

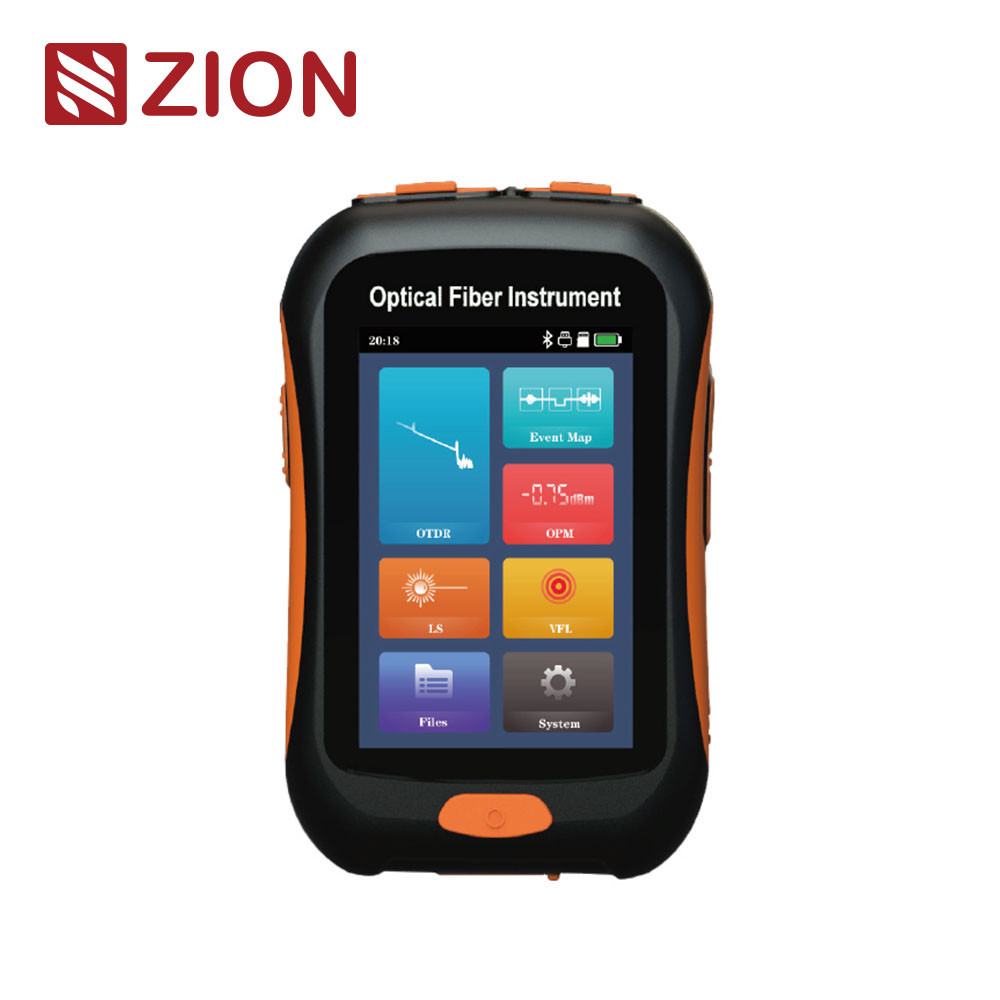

OTDR-2800 মিনি OTDR অপটিক্যাল টাইম ডোমেইন রিফ্লেক্টোমিটার ছোট আকারের এবং বহনযোগ্য; এটি একটি 3.5-ইঞ্চি হাই-ডেফিনিশন টাচ স্ক্রিন ব্যবহার করে, মাল্টি-টাচ এবং মসৃণ অপারেশন সমর্থন করে। OTDR, ইভেন্ট ম্যাপ, অপটিক্যাল পাওয়ার মিটার, লাল আলো, ফ্ল্যাশলাইট এবং অন্যান্য ফাংশনগুলির অভ্যন্তরীণ সংহতকরণ, বিভিন্ন অনুষ্ঠানে বিভিন্ন পরীক্ষার চাহিদা মেটাতে। এদের মধ্যে, OTDR ফাংশন 1550nm তরঙ্গদৈর্ঘ্য এবং বিল্ট-ইন উচ্চ-দক্ষতা তরঙ্গদৈর্ঘ্য আইসোলেটর গ্রহণ করে। এটি 1490nm এবং 1577nm লিঙ্কে অপটিক্যাল পরীক্ষা করতে পারে। এটি প্রায় +10dBm পর্যন্ত অপটিক্যাল পরীক্ষার ক্ষমতা সমর্থন করে এবং সর্বাধিক পরিমাপের পরিসীমা 80km। ZCOTDR-2800 অপটিক্যাল ফাইবারের দৈর্ঘ্য, ক্ষতি, সংযোগের গুণমান এবং অন্যান্য পরামিতি পরিমাপ করতে ব্যবহৃত হয়। এটি সহজেই অপটিক্যাল ফাইবার লিঙ্কের ব্রেকপয়েন্ট, বাঁক এবং ক্ষতির বিন্দু পরীক্ষা করতে পারে। এটি ইনস্টলেশন এবং রক্ষণাবেক্ষণ কর্মীদের দ্বারা লাইন রক্ষণাবেক্ষণ এবং জরুরি মেরামতের পরীক্ষার জন্য উপযুক্ত।

পণ্যের বৈশিষ্ট্য

• 2.5m ইভেন্ট এলাকা, 5m জাম্পার পরীক্ষা করা সহজ

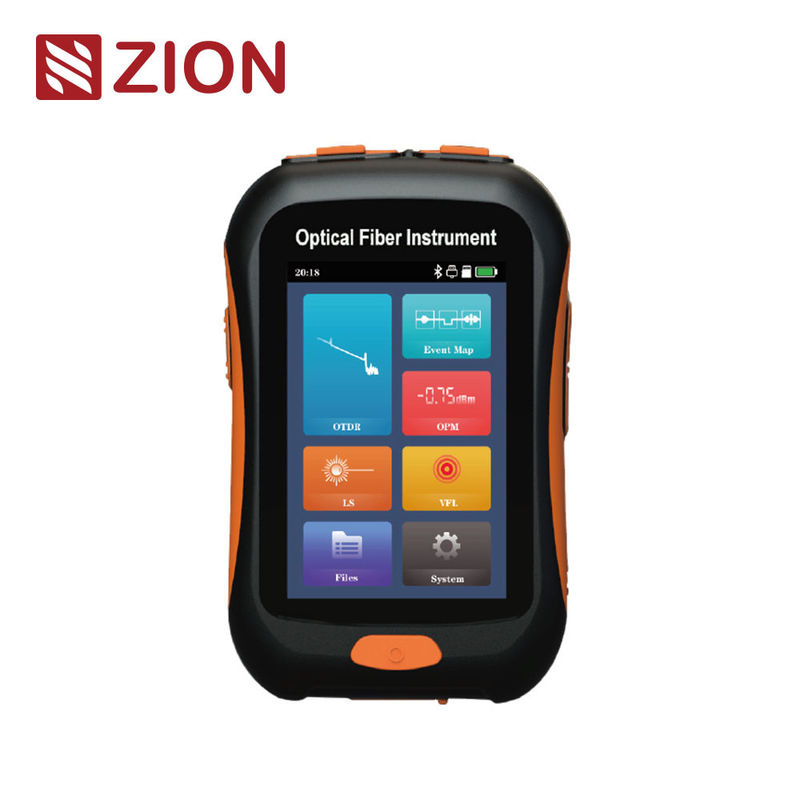

ZCOTDR-2800 মিনি ফাইবার অপটিক টাইম ডোমেইন রিফ্লেক্টোমিটার OTDR 0

• ইন্টেলিজেন্ট লিঙ্ক বিশ্লেষণ (ইভেন্ট ম্যাপ)

• ইন্টিগ্রেটেড VFL/ OPM/LS, ফাংশন সমৃদ্ধ

• হালকা ও বহন করা সহজ

• লাইভ পরীক্ষা সমর্থন করে

• সর্বাধিক পরিসীমা 80km

• ফুল টাচ স্ক্রিন অপারেশন, বন্ধুত্বপূর্ণ মানব-কম্পিউটার ইন্টারঅ্যাকশন

• উচ্চ-পারফরম্যান্স প্রসেসর, মসৃণ নিয়ন্ত্রণ

প্রযুক্তিগত বৈশিষ্ট্য

OTDR

ফাইবার প্রকার

G.652 SM

তরঙ্গদৈর্ঘ্য

1550nm±20nm

ডাইনামিক রেঞ্জ

20dB

ইভেন্ট ব্লাইন্ড জোন

2.5m

ATT ব্লাইন্ড জোন

10m

পরীক্ষার পরিসীমা

100m/300m/500m/1.25km/2.5km/5km/10km/20km/40km/80km

পালস প্রস্থ

5ns/10ns/20ns/30ns/50ns/80ns/100ns/200ns/300ns/500ns/
800ns/1μs/2μs/3μs/5μs/8μs/10μs/20μs

র‍্যান্জিং নির্ভুলতা

±(1m+ নমুনা ব্যবধান+0.005%xপরীক্ষার দূরত্ব)

ক্ষতি নির্ভুলতা

0.01dB

রৈখিকতা

±0.05dB/dB

সর্বোচ্চ নমুনা পয়েন্ট

≥20000

সর্বোচ্চ নমুনা রেজোলিউশন

≤0.03m

ক্ষতি রেজোলিউশন

0.01dB

ক্ষতি থ্রেশহোল্ড

0.20dB

রেঞ্জ রেজোলিউশন

0.01m

OTDR

প্রতিসরাঙ্ক

1.00000~2.00000

প্রতিফলন নির্ভুলতা

±3dB

ফাইলের বিন্যাস

SOR স্ট্যান্ডার্ড ফাইল ফরম্যাট

ক্ষতি বিশ্লেষণ

4-পয়েন্ট পদ্ধতি /5-পয়েন্ট পদ্ধতি

লেজার নিরাপত্তা স্তর

শ্রেণী Ⅱ

সংযোজক

SC/PC

OPM

ওয়েভ রেঞ্জ

800nm~1700nm

তরঙ্গদৈর্ঘ্য

OTDR এর সাথে সঙ্গতিপূর্ণ

ক্যালিব্রেশন ওয়েভ

850/1300/1310/1490/
1550/1625/1650nm

লেজার প্রকার

OTDR এর সাথে সঙ্গতিপূর্ণ

পরীক্ষার পরিসীমা

-70~+10dBm(ঐচ্ছিক)/
-50~+26dBm(স্ট্যান্ডার্ড)

পাওয়ার

≥-5dBm

রেজোলিউশন

0.01dB

স্থিতিশীলতা

CW, ±0.5dB/15min
(15 মিনিটের প্রিহিটিং এর পরে)

অনিশ্চয়তা

±5%

সংযোজক

SC/PC

সংযোজক

ইউনিভার্সাল FC/SC/ST

মোড

CW/270Hz/330Hz/1kHz/2kHz

VFL

অন্যান্য

তরঙ্গদৈর্ঘ্য

650nm±20nm

ডিসপ্লে

ফুল টাচ 3.5 ইঞ্চি,
320×480, কালার LCD স্ক্রিন

আউটপুট পাওয়ার

≥10mW

পাওয়ার সাপ্লাই

AC/DC অ্যাডাপ্টার:
ইনপুট: 100V～240, 50/60Hz, 0.6A
আউটপুট: 5V, 2A,
লিথিয়াম ব্যাটারি: 3.7V, 2200mAh

মোড

CW/1Hz/2Hz

ব্যাটারি ওয়ার্কিং

স্ট্যান্ডবাই＞6h একটানা পরীক্ষা＞4h

সংযোজক

ইউনিভার্সাল FC/SC/ST

ডেটা স্টোরেজ

অভ্যন্তরীণ≥2000 কার্ভ

লেজার নিরাপত্তা স্তর

শ্রেণী II

ডেটা ইন্টারফেস

টাইপ-সি ইউএসবি

কাজের তাপমাত্রা

-10℃～+50℃

সংরক্ষণ তাপমাত্রা

-40℃～+70℃

আপেক্ষিক আর্দ্রতা

0～95％ ঘনীভবন নয়

ওজন

≤200g(ব্যাটারি সহ)

আকার

126mm×80mm×37mm

স্ট্যান্ডার্ড কনফিগারেশন: OTDR, OPM, L S, VFL, ফ্ল্যাশলাইট,

কনফিগারেশন তালিকা

হোস্ট (ব্যাটারি সহ), পাওয়ার অ্যাডাপ্টার, ডেটা কেবল, সিডি-রম (বিশ্লেষণ সফ্টওয়্যার, নির্দেশিকা ম্যানুয়াল সহ), নির্দেশিকা ম্যানুয়াল, ক্রমাঙ্কন সার্টিফিকেট, কনফর্মিটি/বিক্রয়োত্তর পরিষেবা ওয়ারেন্টি কার্ডের সার্টিফিকেট, ক্লিনিং প্যাড, যন্ত্রের জন্য বিশেষ প্যাকেজ
