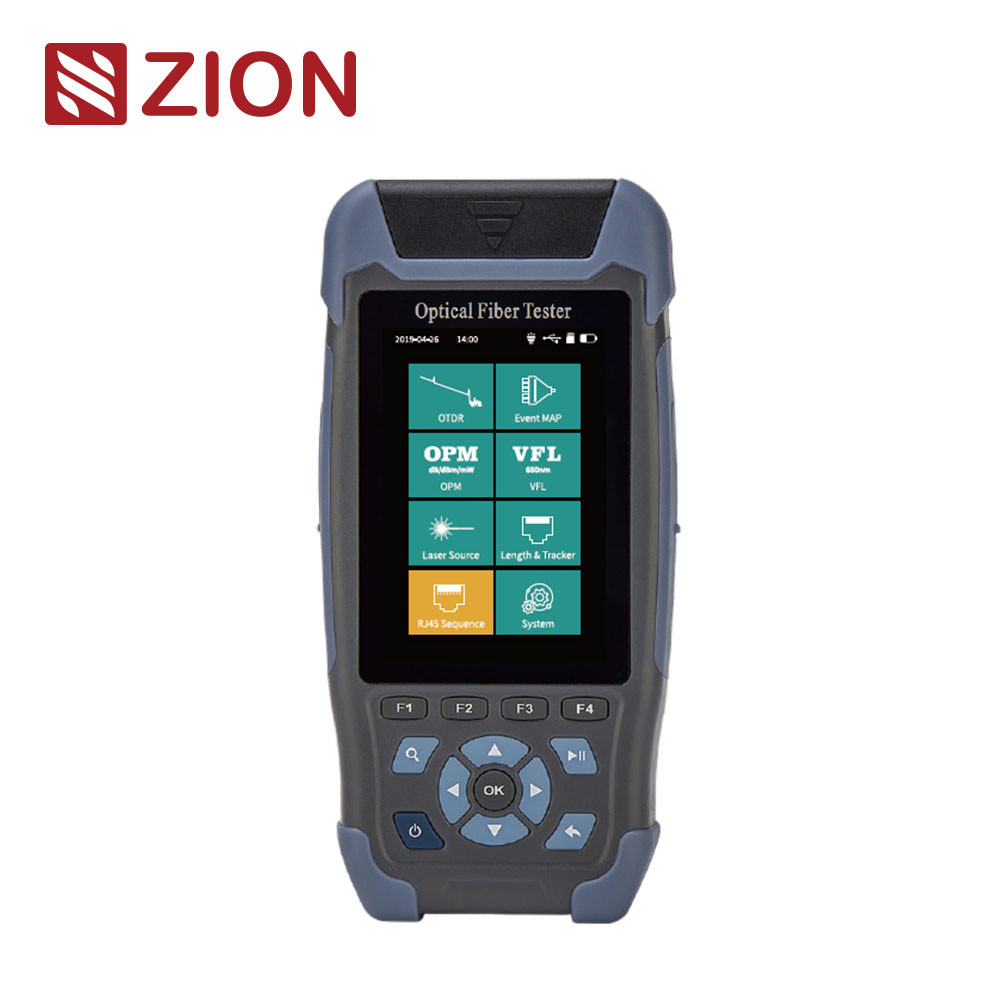

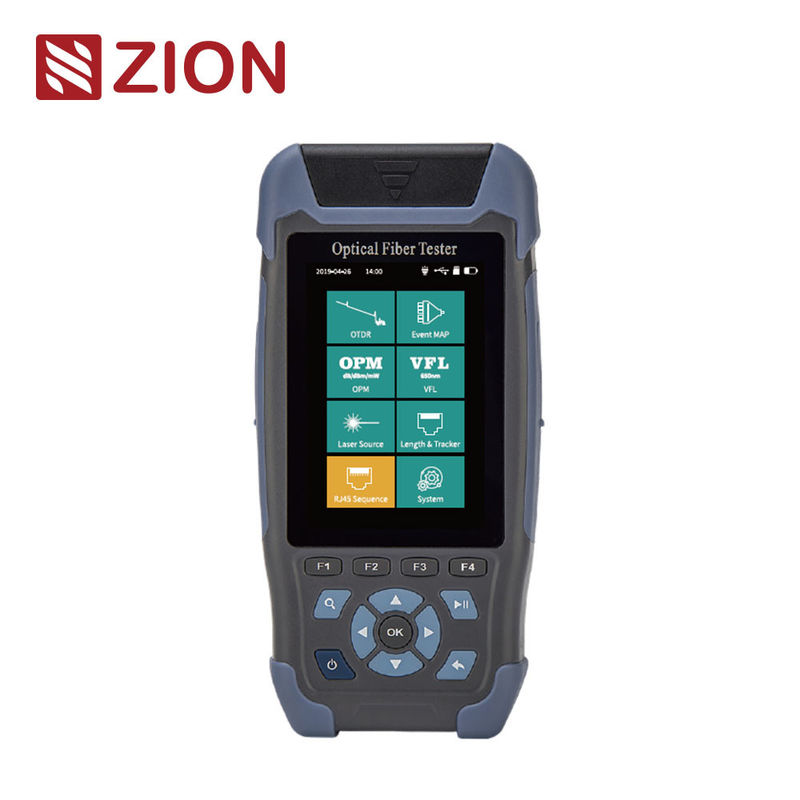

ZCOTDR-3200 মিনি প্রো ফাইবার অপটিক রিফ্লেক্টোমিটার ≤350g ডিসপ্লে 3.5 ইঞ্চি 320×480 এলসিডি

ZCOTDR-3200 Mini Pro Fiber Optic Reflectometer ≤350g Display 3.5 Inches 320×480 LCD

বেসিক ইনফরমেশন

উৎপত্তি স্থল:	চীন
পরিচিতিমুলক নাম:	HELLOSIGNAL® OR OEM

ন্যূনতম চাহিদার পরিমাণ:	৫০ পিসি
প্যাকেজিং বিবরণ:	10 পিসি / প্লাস্টিক ব্যাগ
ডেলিভারি সময়:	সাধারণত আমানত প্রাপ্তির 25 দিন পরে।
পরিশোধের শর্ত:	টি/টি
যোগানের ক্ষমতা:	কোন সীমা নেই

ভালো দাম এখন যোগাযোগ

ওজন:

≤350g （ব্যাটারি অন্তর্ভুক্ত）

আকার:

173 মিমি × 82 মিমি × 37 মিমি

কাজের তাপমাত্রা:

-10℃～+50℃

সংগ্রহস্থল তাপমাত্রা:

-40°C~+70°C

প্রদর্শন:

3.5 ইঞ্চি 320 × 480 এলসিডি

বিশেষভাবে তুলে ধরা:

মিনি ফাইবার অপটিক রিফ্লেক্টোমিটার

এলসিডি ফাইবার অপটিক রিফ্লেক্টোমিটার

কম্প্যাক্ট ফাইবার অপটিক রিফ্লেক্টোমিটার

ZCOTDR-3200 মিনি প্রো OTDR অপটিক্যাল টাইম ডোমেইন রিফ্লেক্টোমিটার

ZCOTDR-3200 মিনি প্রো সিরিজ অপটিক্যাল টাইম ডোমেইন রিফ্লেক্টোমিটার 3.5 ইঞ্চি রঙিন প্রদর্শন পর্দা গ্রহণ করে। ইউআই অপারেশন ইন্টারফেস সহজ এবং পরিচালনা করা সহজ। এটি OTDR, স্থিতিশীল হালকা উত্স,অপটিক্যাল পাওয়ার মিটার, ভিজ্যুয়াল ত্রুটি অবস্থান, তারের ক্রম, তারের দৈর্ঘ্য, তারের ট্র্যাকার এবং ফ্ল্যাশলাইট। এটি বুদ্ধিমান শক্তি সঞ্চয় ব্যবস্থাপনা গ্রহণ,ক্ষেত্রের পরীক্ষা এবং রক্ষণাবেক্ষণ কার্যকরভাবে কাজ নিশ্চিত করার জন্য 12 ঘন্টা অতি দীর্ঘ পরিমাপ সময়. ZCOTDR-3200 সিরিজ দৈর্ঘ্য, ক্ষতি, সংযোগ গুণমান এবং অপটিক্যাল ফাইবার এবং তারের সব ধরনের অন্যান্য পরামিতি পরিমাপ করার জন্য ব্যবহৃত হয়। যখন লাইন অপটিক্যাল সংকেত আছে,এটা এখনও ব্যবহার করা যেতে পারে. আলোর সাথে সর্বোচ্চ পরীক্ষার শক্তি -5dBm। এটি ব্যাপকভাবে প্রকৌশল নির্মাণে ব্যবহার করা যেতে পারে,লিংক রক্ষণাবেক্ষণ পরীক্ষা এবং অপটিক্যাল ফাইবার যোগাযোগ ব্যবস্থার যোগাযোগ ব্যবস্থার জরুরী মেরামত.

পণ্যের বৈশিষ্ট্য

• ফাইবার লিঙ্ক ≤-5dBm অপটিক্যাল সিগন্যাল সহ, পরীক্ষা করা সহজ

• দীর্ঘ সহনশীলতা, 12 ঘন্টা পরিমাপের সময়

• ব্র্যান্ড নতুন রাবারের আস্তরণ, শক-প্রতিরোধী, পতন-প্রতিরোধী

• ৩ মিটার ইভেন্ট ব্লাইন্ড এরিয়া, সহজ পরীক্ষা ৩ মিটার জাম্পার

• হ্যান্ডহেল্ড ডিজাইন, বহন করা সহজ

• ইউএসবি, পোর্টেবল ব্যাটারি দিয়ে পুনরায় চার্জযোগ্য

• OTDR/LS/OPM/VFL/RJ45 ক্যাবল সিকোয়েন্স/ক্যাবলের দৈর্ঘ্য/RJ45 ট্র্যাকার/ফ্ল্যাশলাইট

কারিগরি বিবরণ

ওটিডিআর

মডেল

ZCOTDR-3200D

ZCOTDR-3200F1
(লাইভ টেস্ট)

ZCOTDR-3200-F2
(লাইভ টেস্ট)

প্রকার

G.652 SM

তরঙ্গদৈর্ঘ্য

১৩১০/১৫৫০±২০ এনএম

১৩১০nm±২০nm

১৫৫০nm±২০nm

ডায়নামিক রেঞ্জ

২৪ ডিবি/২২ ডিবি

২৪ ডিবি

২২ ডিবি

ইভেন্ট ব্লাইন্ড অঞ্চল

৩ মিটার

ATT অন্ধ অঞ্চল

৮ মিটার

পরীক্ষার পরিসীমা

৫০০ মিটার/১ কিমি/২ কিমি/৪ কিমি/৮ কিমি/১৬ কিমি/৩২ কিমি/৬৪ কিমি
5ns/30ns/50ns/100ns/275ns/320ns/500ns/1000ns/5000ns/10000ns

পালস প্রস্থ

3ns/5ns/10ns/20ns/30ns/50ns/80ns/160ns/320ns/500ns/800ns
/১μs/2μs/3μs/5μs/8μs/10μs

পরিসীমাগত নির্ভুলতা

± ((১ মি + নমুনা ব্যবধান + ০.০০৫% × পরীক্ষার দূরত্ব)

রৈখিকতা

±0.2 ডিবি/ডিবি

নমুনা পয়েন্ট

১৬ কে-১২৮ কে

নমুনা রেজোলিউশন

0.০৫ মিটার থেকে ৮ মিটার

ক্ষতির সমাধান

0.001 ডিবি

ক্ষতির সীমা

0.20 ডিবি

ওটিডিআর

রেঞ্জ রেজোলিউশন

0.001 মিটার

প্রতিচ্ছবি সূচক

1.00000~200000

প্রতিফলন নির্ভুলতা

±3dB

ফাইল ফরম্যাট

এসওআর স্ট্যান্ডার্ড ফাইল ফরম্যাট

ক্ষতি বিশ্লেষণ

৪ পয়েন্ট পদ্ধতি /৫ পয়েন্ট পদ্ধতি

লেজার নিরাপত্তা স্তর

ক্লাস ২

সংযোগকারী

এফসি/ইউপিসি ((পরিবর্তনযোগ্য এসসি, এসটি)

ওপিএম

তরঙ্গ পরিসীমা

৮০০nm থেকে ১৭০০nm

তরঙ্গদৈর্ঘ্য

OTDR এর সাথে সামঞ্জস্যপূর্ণ

ক্যালিব্রেশন তরঙ্গ

850/1300/1310/1490/
১৫৫০/১৬২৫/১৬৫০nm

লেজার টাইপ

এফপি-এলডি

পরীক্ষার পরিসীমা

-70~+10dBm ((ঐচ্ছিক) /
-50~+26 ডিবিএম (স্ট্যান্ডার্ড)

শক্তি

≥-5dBm

রেজোলিউশন

0.01 ডিবি

স্থিতিশীলতা

CW, ±0.5dB/15min
(প্রাক গরম করার ১৫ মিনিট পর)

অনিশ্চয়তা

±৫%

সংযোগকারী

এফসি/ইউপিসি ((পরিবর্তনযোগ্য এসসি, এসটি)

ঘনত্ব
পরিচয়পত্র

CW/270/330/1k/2kHz

মোড

CW/270Hz/330Hz/1kHz/2kHz

সংযোগকারী

ইউনিভার্সাল এফসি/এসসি/এসটি

আরজে৪৫ ক্যাবলের ক্রম এবং দৈর্ঘ্য

ভিএফএল

পরীক্ষার দূরত্ব

≤৩০০ মি

তরঙ্গদৈর্ঘ্য

৬৫০nm±২০nm

আরজে৪৫ ক্যাবল ট্র্যাকিং

আউটপুট পাওয়ার

≥10mW

মোড

ডিজিটাল ট্র্যাকিং

মোড

CW/1Hz/2Hz

দূরত্ব

≤৩০০ মি

সংযোগকারী

এফসি/ইউপিসি (পরিবর্তনীয় এসসি, এসটি)

অনলাইন ট্র্যাকিং

সমর্থন নয়

প্রদর্শন

3.5 ইঞ্চি 320×480 LCD

পাওয়ার সাপ্লাই

এসি/ডিসি অ্যাডাপ্টারঃ ইনপুটঃ ১০০ ভোল্ট ঃ ২৪০ ভোল্ট, ৫০/৬০ হার্জ,0.6A
আউটপুটঃ ৫ ভি, ২ এ, লিথিয়াম ব্যাটারিঃ ৩.৭ ভি, ৪০০০ এমএএইচ

ব্যাটারি কাজ

ক্রমাগত পরীক্ষা>১২ ঘন্টা

তথ্য সঞ্চয়স্থান

অভ্যন্তরীণঃ ≥600; বাহ্যিকঃ TF কার্ড

ডেটা ইন্টারফেস

মিনি ইউএসবি

কাজের তাপমাত্রা

-১০°সি ০+৫০°সি

সংরক্ষণ তাপমাত্রা

-৪০°সি ০+৭০°সি

আপেক্ষিক আর্দ্রতা

০৯৫% অ-কন্ডেনসিং

ওজন

≤350g ((ব্যাটারি সহ)

আকার

173mm × 82mm × 37mm

স্ট্যান্ডার্ড কনফিগারেশনঃ OTDR, E vent Map, OPM, LS, VFL, RJ45 সক্ষম ট্র্যাকার ((অতিরিক্ত ক্রয় ট্র্যাকার),
RJ45 ক্যাবল সিকোয়েন্স e&Length, ফ্ল্যাশলাইট

কনফিগারেশন তালিকা

হোস্ট ((ব্যাটারি অন্তর্ভুক্ত), অ্যাডাপ্টার, ডেটা লাইন, সিডি-রোম ((বিশ্লেষণ সফটওয়্যার/ব্যবহারকারীর ম্যানুয়াল),ব্যবহারকারীর ম্যানুয়াল, এসসি/ইউপিসি, যোগ্যতার শংসাপত্র/পরিষেবা গ্যারান্টি কার্ড, ক্যালিব্রেশন শংসাপত্র,পরিষ্কার কাঠের টুকরোইনস্ট্রুমেন্ট ব্যাকপ্যাক।
