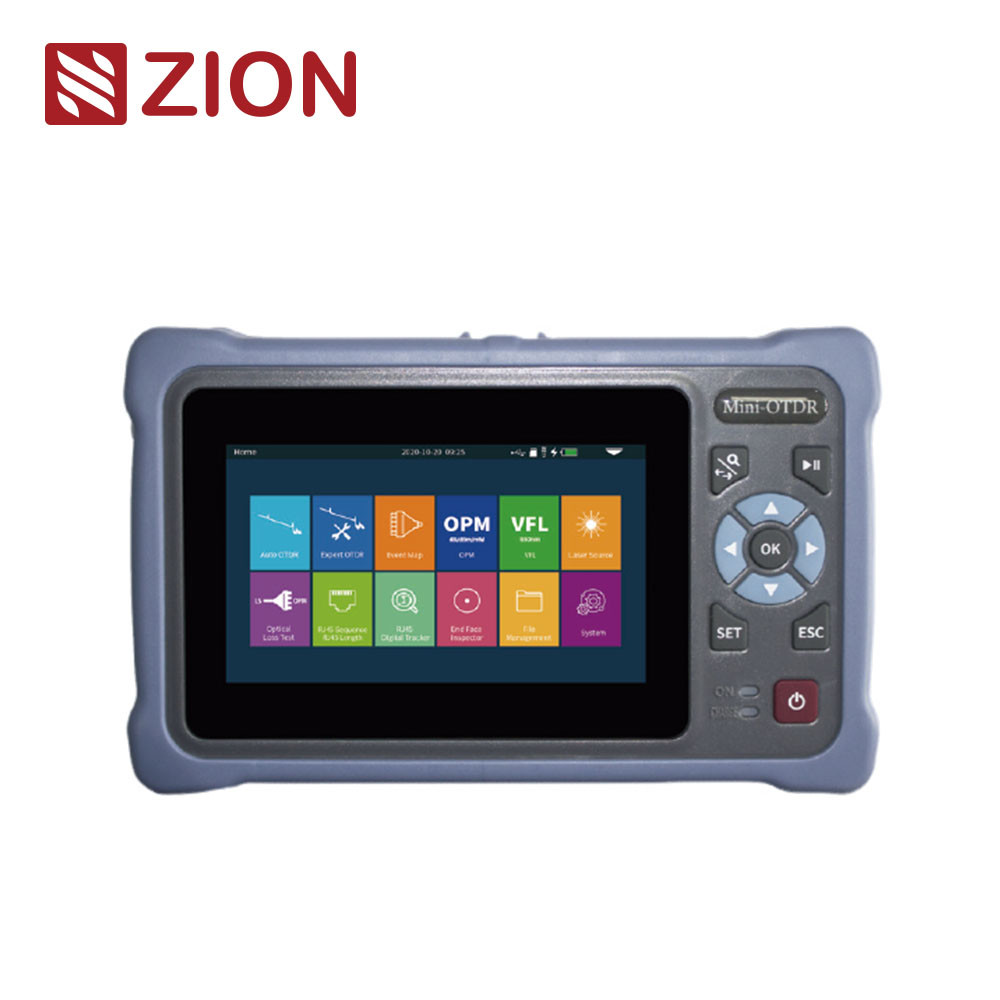

| ZCOTDR-4000 মিনি প্রো OTDR অপটিক্যাল টাইম ডোমেইন রিফ্লেক্টোমিটার 4.3 ইঞ্চি ক্যাপাসিটিভ টাচ স্ক্রিন গ্রহণ করে। এটি 12 টি ফাংশনকে সংহত করে, যেমন অটো OTDR, বিশেষজ্ঞ OTDR, ইভেন্ট ম্যাপ, OPM, RJ45 ক্যাবল ট্র্যাকার,বিভিন্ন পরীক্ষার প্রয়োজনীয়তা পূরণের জন্য কম্পিউটার স্তরের ফাইল পরিচালনা. OTDR এর সর্বোচ্চ গতিশীল পরিসীমা 26dB, 8G মেমরি এবং 200,000 এরও বেশি বক্ররেখা সঞ্চয় করতে পারে; এটি 4000mAh উচ্চ ঘনত্বের পলিমার লিথিয়াম ব্যাটারি, বুদ্ধিমান শক্তি সঞ্চয় ব্যবস্থাপনা,৮ ঘণ্টার বেশি সময় পরিমাপের সময়ZCOTDR-4000 সিরিজ অপটিক্যাল ফাইবারের দৈর্ঘ্য, ক্ষতি, সংযোগের গুণমান এবং অন্যান্য পরামিতিগুলি পরিমাপ করতে ব্যবহৃত হয়।এটি এফটিটিএক্সে ব্যাপকভাবে ব্যবহৃত হয়, সেকেন্ডারি ব্যাকবোন নেটওয়ার্ক ইঞ্জিনিয়ারিং নির্মাণ, রক্ষণাবেক্ষণ এবং জরুরী মেরামত পরীক্ষা, এবং অপটিক্যাল ফাইবার এবং তারের উৎপাদন পরিমাপ। |
| পণ্যের বৈশিষ্ট্য |
| • এক্সপার্ট ওটিডিআরঃপেশাদার ম্যানেজমেন্ট, কার্ভ/লিস্ট/ম্যাপ একসাথে প্রদর্শিত হয় |
| • ওপিএম সিডব্লিউ/270/330/1k/2kHz ফ্রিকোয়েন্সি সনাক্তকরণ সমর্থন করে |
| • LS নিয়মিত আউটপুট শক্তি সঙ্গে CW / মডুলেশন মোড আউটপুট সমর্থন করে |
• অটো OTDR, বিশেষজ্ঞ OTDR, ইভেন্ট ম্যাপ, OPM, LS, VFL, RJ45 ক্যাবল ট্র্যাকিং,
আরজে৪৫ ক্যাবল সিকোয়েন্স, আরজে৪৫ ক্যাবলের দৈর্ঘ্য, মাইক্রোস্কোপ, ফ্ল্যাশলাইট অপটিক্যাল ক্ষতি পরীক্ষা |
| • অটো ওটিডিআরঃ কোন জটিল সেটিংস নেই, একটি কী পরীক্ষা |
| • ভিএফএল এবং এলএস ব্যাকগ্রাউন্ডে চালানো যেতে পারে, একযোগে মাল্টি টাস্ক পরিচালনা করা যেতে পারে |
| • আরজে৪৫ ক্যাবল ট্র্যাকার ডিজিটাল রাডার,শক্তিশালী অ্যান্টি-জামিং ক্ষমতা |
| • আরজে৪৫ ক্যাবল সিকোয়েন্স/ক্যাবল দৈর্ঘ্যের পরীক্ষা, ৩০০ মিটার পর্যন্ত |
| • এক ক্লিকের মাধ্যমে স্ক্রিন ক্যাপচার, ইন্টারফেস সংরক্ষণ করা সহজ |
| |
| কারিগরি বিবরণ |
| ওটিডিআর |
| মডেল |
|
ZCOTDR-4000D |
ZCOTDR-4000F1
(লাইভ টেস্ট) |
ZCOTDR-4000F2
(লাইভ টেস্ট) |
ZCOTDR-4000T
(লাইভ টেস্ট) |
| প্রকার |
G.652 SM |
| তরঙ্গদৈর্ঘ্য |
|
১৩১০/১৫৫০ |
১৩১০ এনএম |
১৫৫০nm |
১৬১০ এনএম |
| ডায়নামিক রেঞ্জ |
|
২৬ ডিবি/২৪ ডিবি |
২৬ ডিবি |
২৪ ডিবি |
২২ ডিবি |
| ইভেন্ট ব্লাইন্ড অঞ্চল |
2.৫ মিটার |
| ATT অন্ধ অঞ্চল |
৮ মিটার |
| পরীক্ষার পরিসীমা |
৫০০ মিটার/১ কিমি/২ কিমি/৪ কিমি/৮ কিমি/১৬ কিমি/৩২ কিমি/৬৪ কিমি/১০০ কিমি |
| পালস প্রস্থ |
3ns/5ns/10ns/20ns/30ns/50ns/80ns/160ns/320ns/500ns/800ns
/১μs/2μs/3μs/5μs/8μs/10μs/20μs |
| পরিসীমাগত নির্ভুলতা |
± ((১ মি + নমুনা ব্যবধান + ০.০০৫% × পরীক্ষার দূরত্ব) |
| রৈখিকতা |
≤0.05 ডিবি/ডিবি |
| নমুনা পয়েন্ট |
১৬ কে-১২৮ কে |
| নমুনা রেজোলিউশন |
0.০৫ মিটার থেকে ৮ মিটার |
| ক্ষতির সমাধান |
0.001 ডিবি |
| ক্ষতির সীমা |
0.20 ডিবি |
| |
| ওটিডিআর |
| রেঞ্জ রেজোলিউশন |
0.001 মিটার |
| প্রতিচ্ছবি সূচক |
1.00000~200000 |
| প্রতিফলন নির্ভুলতা |
±3dB |
| ফাইল ফরম্যাট |
এসওআর স্ট্যান্ডার্ড ফাইল ফরম্যাট |
| ক্ষতি বিশ্লেষণ |
৪ পয়েন্ট পদ্ধতি /৫ পয়েন্ট পদ্ধতি |
| লেজার নিরাপত্তা স্তর |
ক্লাস ২ |
| সংযোগকারী |
এফসি/ইউপিসি ((পরিবর্তনযোগ্য এসসি, এসটি) |
| রিফ্রেশ রেট |
3Hz ((টাইপ) |
| মাল্টিটাস্কিং |
সমর্থন |
| ওপিএম |
|
LS |
| তরঙ্গ পরিসীমা |
৮০০nm থেকে ১৭০০nm |
|
তরঙ্গদৈর্ঘ্য |
OTDR এর সাথে সামঞ্জস্যপূর্ণ |
| ক্যালিব্রেশন তরঙ্গ |
850/1300/1310/1490/
১৫৫০/১৬২৫/১৬৫০nm |
|
লেজার টাইপ |
এফপি-এলডি |
| পরীক্ষার পরিসীমা |
-70~+10dBm ((ঐচ্ছিক) /
-50~+26 ডিবিএম (স্ট্যান্ডার্ড) |
|
শক্তি |
≥-5dBm |
| রেজোলিউশন |
0.01 ডিবি |
|
স্থিতিশীলতা |
CW, ±0.5dB/15min
(প্রাক গরম করার ১৫ মিনিট পর) |
| অনিশ্চয়তা |
±৫% |
|
সংযোগকারী |
এফসি/ইউপিসি ((পরিবর্তনযোগ্য এসসি, এসটি) |
ঘনত্ব
পরিচয়পত্র |
CW/270/330/1k/2kHz
(অভ্যন্তরীণ এলএস ব্যবহার করুন) |
|
মোড |
CW/270Hz/330Hz/1kHz/2kHz |
| সংযোগকারী |
ইউনিভার্সাল এফসি/এসসি/এসটি |
|
তরঙ্গ স্বীকৃতি |
সমর্থন |
| তরঙ্গ স্বীকৃতি |
সমর্থন |
|
অপটিক্যাল ক্ষতি পরীক্ষা |
| ভিএফএল |
|
তরঙ্গদৈর্ঘ্য |
LS এর সাথে সামঞ্জস্যপূর্ণ |
| তরঙ্গদৈর্ঘ্য |
৬৫০nm±২০nm |
|
আইএল পরীক্ষা |
সমর্থন |
| আউটপুট পাওয়ার |
≥10mW |
|
আরজে৪৫ ক্যাবল ট্র্যাকিং |
| মোড |
CW/1Hz/2Hz |
|
মোড |
ডিজিটাল ট্র্যাকিং |
| সংযোগকারী |
এফসি/ইউপিসি (পরিবর্তনীয় এসসি, এসটি) |
|
দূরত্ব |
≤৩০০ মি |
| লেজার নিরাপত্তা স্তর |
ক্লাস III |
|
অনলাইন/লাইন জুটি ট্র্যাকিং |
সমর্থন |
| |
| আরজে৪৫ তারের দৈর্ঘ্য |
| পরীক্ষার দূরত্ব |
≤৩০০ মি |
| অন্যান্য |
| প্রদর্শন |
4.3 ইঞ্চি 800×480 আইপিএস টিএফটি LCD মাল্টি টাচ ক্যাপাসিটিভ টাচ স্ক্রিন |
| পাওয়ার সাপ্লাই |
এসি/ডিসি অ্যাডাপ্টারঃইনপুটঃ১০০ভোল্ট ০২৪ভোল্ট,৫০/৬০হার্জ,0.6A
আউটপুটঃ ৫ ভি, ২ এ, লিথিয়াম ব্যাটারি:3.৭ ভোল্ট, ৪০০০ এমএএইচ |
| ব্যাটারি কাজ |
ক্রমাগত পরীক্ষা>১২ ঘন্টা |
| তথ্য সঞ্চয়স্থান |
অভ্যন্তরীণ স্টোরেজঃ ৮ জিবি, ≥২০ হাজার কার্ভ |
| ডেটা ইন্টারফেস |
ইউএসবি টাইপ সি |
| কাজের তাপমাত্রা |
-১০°সি ০+৫০°সি |
| সংরক্ষণ তাপমাত্রা |
-৪০°সি ০+৭০°সি |
| আপেক্ষিক আর্দ্রতা |
০৯৫% অ-কন্ডেনসিং |
| ওজন |
≤0.5kg ((ব্যাটারি সহ) |
| আকার |
173mm × 109mm × 45mm |
কনফিগারেশনঃ অটো ওটিডিআর, এক্সপার্ট ওটিডিআর, ই ভেন্ট ম্যাপ, ওপিএম, এলএস, ভিএফএল, আরজে৪৫ ক্যাবল ট্র্যাকিং ((ক্যাবল ট্র্যাকার সহ),
আরজে৪৫ ক্যাবল সিকোয়েন্স, আরজে৪৫ ক্যাবলের দৈর্ঘ্য, মাইক্রোস্কোপ ((ঐচ্ছিক), ফ্ল্যাশলাইট, অপটিক্যাল ক্ষতি পরীক্ষা
দ্রষ্টব্যঃ NK4000-F1 1490/1550nm সংকেত (পাওয়ার ≤0dBm) দিয়ে ফাইবার পরীক্ষা করতে পারে
NK4000-F2 1310/1490/1577nm সংকেত সহ ফাইবার পরীক্ষা করতে পারে (পাওয়ার ≤+5dBm)
NK4000- T 1310/1490/1550nm সংকেত সহ ফাইবার পরীক্ষা করতে পারে (পাওয়ার ≤0dBm) |
| কনফিগারেশন তালিকা |
| হোস্ট ((ব্যাটারি অন্তর্ভুক্ত), অ্যাডাপ্টার, ডেটা লাইন, 8 জি টিএফ কার্ড ((বিল্ট-ইন ওটিডিআর, বিশ্লেষণ সফ্টওয়্যার / ব্যবহারকারীর ম্যানুয়াল), ব্যবহারকারীর ম্যানুয়াল, এসসি অ্যাডাপ্টার, কেবল ট্র্যাকার, যোগ্যতা শংসাপত্র / পরিষেবা গ্যারান্টি কার্ড,ক্যালিব্রেশন সার্টিফিকেট, পরিষ্কার কটন স্লাইস, ইনস্ট্রুমেন্ট ব্যাকপ্যাক |
