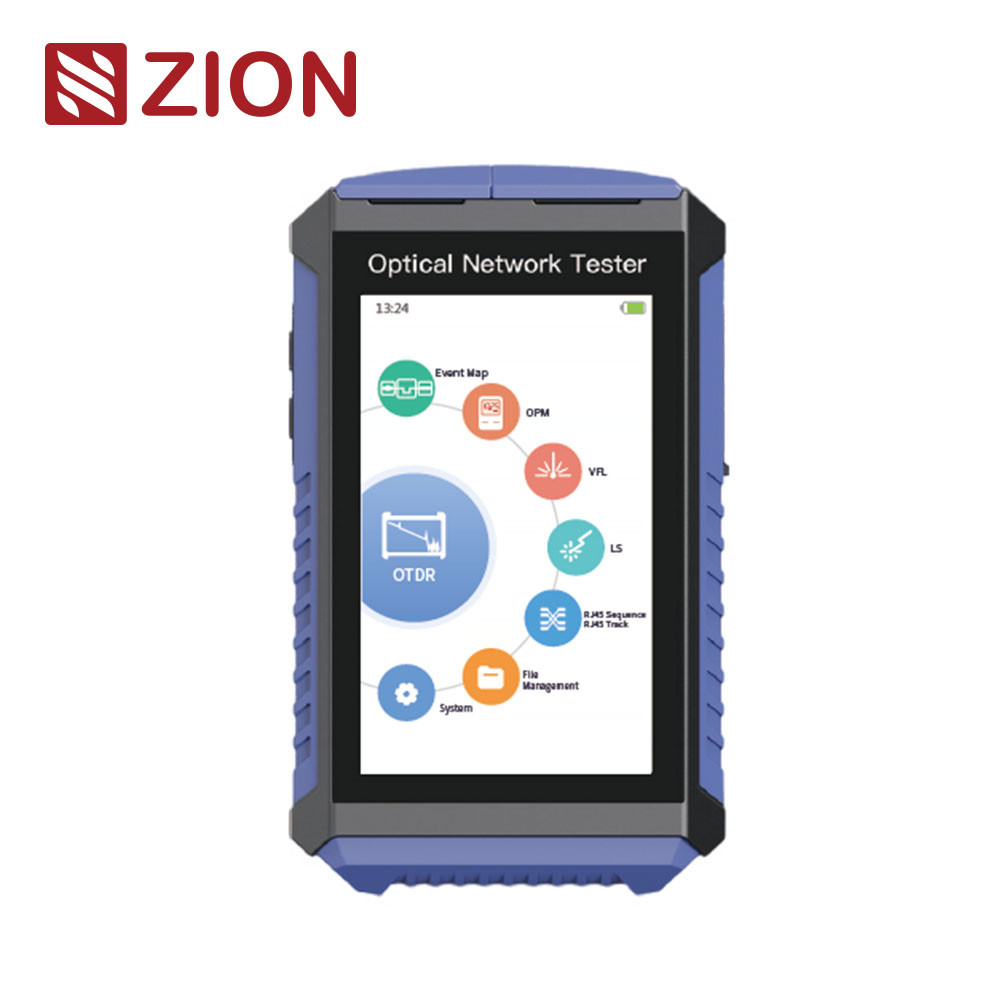

ZCOTDR-4200 মিনি ওটিডিআর ব্যবহারকারী বন্ধুত্বপূর্ণ পোর্টেবল অপটিক্যাল টাইম ডোমেন রিফ্লেক্টোমিটার 4.3 "এলসিডি ডিসপ্লে সহ

ZCOTDR-4200 Mini OTDR User Friendly Portable Optical Time Domain Reflectometer With 4.3" LCD Display

বেসিক ইনফরমেশন

উৎপত্তি স্থল:	চীন
পরিচিতিমুলক নাম:	HELLOSIGNAL® OR OEM

ন্যূনতম চাহিদার পরিমাণ:	৫০ পিসি
প্যাকেজিং বিবরণ:	10 পিসি / প্লাস্টিক ব্যাগ
ডেলিভারি সময়:	সাধারণত আমানত প্রাপ্তির 25 দিন পরে।
পরিশোধের শর্ত:	টি/টি
যোগানের ক্ষমতা:	কোন সীমা নেই

ভালো দাম এখন যোগাযোগ

ওজন:

≤400g（ব্যাটারি অন্তর্ভুক্ত）

আকার:

144 মিমি × 86 মিমি × 33 মিমি

কাজের তাপমাত্রা:

-10℃～+50℃

সংগ্রহস্থল তাপমাত্রা:

-40°C~+70°C

প্রদর্শন:

4.3 ইঞ্চি 800 × 480 এলসিডি

বিশেষভাবে তুলে ধরা:

পোর্টেবল মিনি OTDR

ব্যবহারকারী-বান্ধব মিনি OTDR

4.৩" এলসিডি মিনি ওটিডিআর

ZCOTDR-4200 মিনি OTDR অপটিক্যাল টাইম ডোমেইন রিফ্লেক্টোমিটার

লাইভ পরীক্ষার সাথে ZCOTDR-4200 মিনি OTDR অপটিকাল টাইম ডোমেন রিফ্লেক্টোমিটার কমপ্যাক্ট এবং বহন করা সহজ; 4.3 ইঞ্চি উচ্চ সংজ্ঞা টাচ স্ক্রিন, মাল্টি-টাচ এবং মসৃণ অপারেশন সমর্থন করে।অভ্যন্তরীণ সংহতকরণ OTDR, ইভেন্ট ম্যাপ, বিভক্ত তরঙ্গ OPM, লাল আলো, আলোর উৎস, ফ্ল্যাশলাইট, RJ45 ক্রম এবং অন্যান্য ফাংশন এক, বিভিন্ন অনুষ্ঠান বিভিন্ন পরীক্ষা চাহিদা পূরণ করতে।
ওটিডিআর ফাংশনটি একক তরঙ্গদৈর্ঘ্য এবং অন্তর্নির্মিত দক্ষ তরঙ্গদৈর্ঘ্য বিচ্ছিন্নকরণের সাথে স্ট্যান্ডার্ড, যা লিঙ্কে অপটিক্যাল পরীক্ষা সম্পাদন করতে পারে, যার সর্বনিম্ন ইভেন্ট ব্লাইন্ড অঞ্চল 1।5 মিটার এবং সর্বোচ্চ পরিমাপ পরিসীমা 100km.
ZCOTDR-4200 অপটিক্যাল ফাইবারের দৈর্ঘ্য, ক্ষতি, সংযোগের গুণমান এবং অন্যান্য পরামিতিগুলি পরিমাপ করতে ব্যবহৃত হয়। এটি সহজেই অপটিক্যাল ফাইবার লিঙ্কের ব্রেকপয়েন্ট, বাঁক এবং ক্ষতির পয়েন্ট পরীক্ষা করতে পারে।এটি ইনস্টলেশন এবং রক্ষণাবেক্ষণ কর্মীদের দ্বারা লাইন রক্ষণাবেক্ষণ এবং জরুরী মেরামতের পরীক্ষার জন্য উপযুক্ত.

পণ্যের বৈশিষ্ট্য

• ৪.৩ ইঞ্চি টাচ ক্যাপাসিটিভ স্ক্রিন, পরিষ্কার প্রদর্শন, মসৃণ নিয়ন্ত্রণ

ZCOTDR-4200 মিনি ওটিডিআর ব্যবহারকারী বন্ধুত্বপূর্ণ পোর্টেবল অপটিক্যাল টাইম ডোমেন রিফ্লেক্টোমিটার 4.3 "এলসিডি ডিসপ্লে সহ 0

• লাইভ টেস্ট (1550nm সমর্থন 1490/1577nm লাইভ টেস্ট)

• এক্সজিপিওএন ওপিএম 1490/1577nm সমর্থন করে পাওয়ার একযোগে সঠিকভাবে পরিমাপ করা হয়

• ইন্টিগ্রেটেড OTDR, ইভেন্ট ম্যাপ, XGPON OPM, VFL, LS, RJ45 ক্রম এবং অন্যান্য ফাংশন

• ইভেন্ট ব্লাইন্ড এলাকা ≤1.5m, সর্বোচ্চ গতিশীল পরিসীমা ≥26dB

• RJ45 ক্রম এবং ট্র্যাক সমর্থন

• ব্লুটুথ যোগাযোগ, মোবাইল অ্যাপ্লিকেশন ওয়্যারলেস নিয়ন্ত্রণ এবং ডেটা শেয়ারিং সমর্থন

কারিগরি বিবরণ

ওটিডিআর

প্রকার

G.652 SM

মডেল

ZCOTDR-4200F1

ZCOTDR-4200D

ZCOTDR-4200F2

ZCOTDR-4200F3

তরঙ্গদৈর্ঘ্য

১৫৫০nm±২০nm

১৩১০/১৫৫০nm

১৬২৫nm±২০nm

১৬৫০nm±২০nm

ডায়নামিক রেঞ্জ

২৪ ডিবি

২৬ ডিবি

২৪ ডিবি

ইভেন্ট ব্লাইন্ড অঞ্চল

1.৫ মিটার

ATT অন্ধ অঞ্চল

৮ মিটার

পরীক্ষার পরিসীমা

১০০ মিটার/৩০০ মিটার/৫০০ মিটার/১.২৫ কিমি/২.৫ কিমি/৫ কিমি/১০ কিমি/২০ কিমি/৪০ কিমি/৮০ কিমি/১০০ কিমি

পালস প্রস্থ

5ns/10ns/20ns/30ns/50ns/80ns/100ns/200ns/300ns/500ns/800ns/1μs/2μs/3μs/5μs/8μs/10μs/20μs

পরিসীমাগত নির্ভুলতা

± ((১ মি + নমুনা ব্যবধান + ০.০০৫% × পরীক্ষার দূরত্ব)

রৈখিকতা

±0.05 ডিবি/ডিবি

সর্বাধিক নমুনা পয়েন্ট

≥20000

সর্বাধিক নমুনা রেজোলিউশন

≤0.03 মি

ক্ষতির সমাধান

0.01 ডিবি

ক্ষতির সীমা

0.20 ডিবি

ওটিডিআর

রেঞ্জ রেজোলিউশন

0.01 মিটার

প্রতিচ্ছবি সূচক

1.00000~200000

ফাইল ফরম্যাট

এসওআর স্ট্যান্ডার্ড ফাইল ফরম্যাট

ক্ষতি বিশ্লেষণ

৪ পয়েন্ট পদ্ধতি /৫ পয়েন্ট পদ্ধতি

লেজার নিরাপত্তা স্তর

ক্লাস ২

সংযোগকারী

এসসি/পিসি

ওপিএম

তরঙ্গ পরিসীমা

৮০০nm থেকে ১৭০০nm

তরঙ্গদৈর্ঘ্য

OTDR এর সাথে সামঞ্জস্যপূর্ণ

ক্যালিব্রেশন তরঙ্গ

850/1300/1310/1490/
১৫৫০/১৬২৫/১৬৫০nm

লেজার টাইপ

OTDR ইন্টারফেসের সাথে সামঞ্জস্যপূর্ণ

পরীক্ষার পরিসীমা

-70~+10dBm ((ঐচ্ছিক) /
-50~+26 ডিবিএম (স্ট্যান্ডার্ড)
-40~+26 ডিবিএম (এক্সজিপিওএন ওপিএম)

শক্তি

≥-5dBm

রেজোলিউশন

0.01 ডিবি

স্থিতিশীলতা

CW, ±0.5dB/15min
(প্রাক গরম করার ১৫ মিনিট পর)

অনিশ্চয়তা

±৫%

সংযোগকারী

এসসি/পিসি

সংযোগকারী

ইউনিভার্সাল এফসি/এসসি/এসটি

মোড

CW/270Hz/330Hz/1kHz/2kHz

ভিএফএল

আরজে৪৫ ক্যাবল ট্র্যাকিং

তরঙ্গদৈর্ঘ্য

৬৫০nm±২০nm

পরীক্ষার দূরত্ব

≤৩০০ মি

আউটপুট পাওয়ার

≥10mW

আরজে৪৫ ক্যাবল ট্র্যাকিং

মোড

CW/1Hz/2Hz

মোড

ডিজিটাল ট্র্যাকিং

সংযোগকারী

ইউনিভার্সাল এফসি/এসসি/এসটি

দূরত্ব

≤৩০০ মি

অনলাইন ট্র্যাকিং

সমর্থন

অন্যান্য

প্রদর্শন

4.3 ইঞ্চি 800×480 এলসিডি

পাওয়ার সাপ্লাই

এসি/ডিসি অ্যাডাপ্টার:
ইনপুটঃ 100V ⇒ 240V, 50/60Hz, 0.6A আউটপুটঃ 5V, 2A, লিথিয়াম ব্যাটারিঃ3.৭ ভোল্ট, ৪০০০ এমএএইচ

তথ্য সঞ্চয়স্থান

৮ জিবি

ডেটা ইন্টারফেস

টাইপ-সি ইউএসবি

কাজের তাপমাত্রা

-১০°সি ০+৫০°সি

সংরক্ষণ তাপমাত্রা

-৪০°সি ০+৭০°সি

আপেক্ষিক আর্দ্রতা

০৯৫% অ-কন্ডেনসিং

ওজন

≤400g ((ব্যাটারি সহ)

আকার

144mm × 86mm × 33mm

স্ট্যান্ডার্ড কনফিগারেশনঃ OTDR, ইভেন্ট ম্যাপ, OPM, LS, VFL, RJ45 ক্যাবল ট্র্যাকার ((ক্যাবল ট্র্যাকার সহ), RJ45 ক্যাবল সিকোয়েন্স, ফ্ল্যাশলাইট
দ্রষ্টব্যঃ লাইভের সাথে 1550nm টেস্টযোগ্যতাঃ 1310/1490/1577nm সংকেত সহ ফাইবার পরীক্ষা করতে পারে (পাওয়ার ≤+5dBm)
লাইভ সহ 1610nm পরীক্ষার ক্ষমতাঃ 1310/1490/1550nm সংকেত সহ ফাইবার পরীক্ষা করতে পারে (পাওয়ার ≤0dBm)
লাইভ সহ 1625nm পরীক্ষার ক্ষমতাঃ 1310/1490/1550/1577nm সংকেত সহ ফাইবার পরীক্ষা করতে পারে (পাওয়ার ≤0dBm)
লাইভ সহ 1650nm পরীক্ষার ক্ষমতাঃ 1310/1490/1550/1577nm সংকেত সহ ফাইবার পরীক্ষা করতে পারে (পাওয়ার ≤+5dBm)

কনফিগারেশন তালিকা

হোস্ট ((ব্যাটারি অন্তর্ভুক্ত), অ্যাডাপ্টার, ডেটা লাইন, ক্যাবল ট্র্যাকার, সিডি-রোম ((বিশ্লেষণ সফটওয়্যার/ব্যবহারকারীর ম্যানুয়াল),ব্যবহারকারীর ম্যানুয়াল,যোগ্যতার শংসাপত্র/পরিষেবা গ্যারান্টি কার্ড,ক্যালিব্রেশন শংসাপত্র,পরিষ্কার কাঠের টুকরোইনস্ট্রুমেন্ট ব্যাকপ্যাক।
