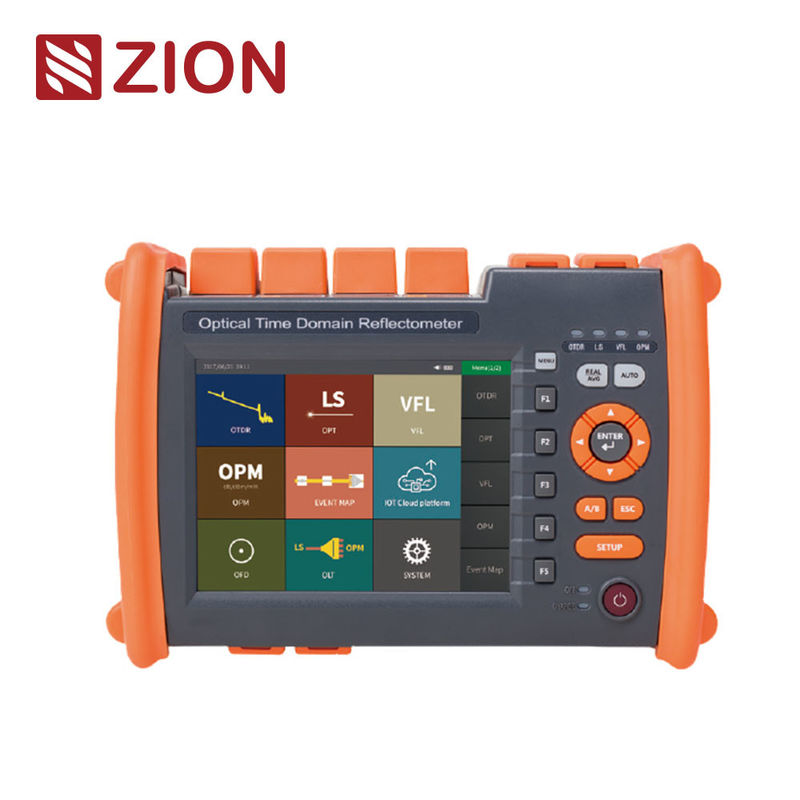

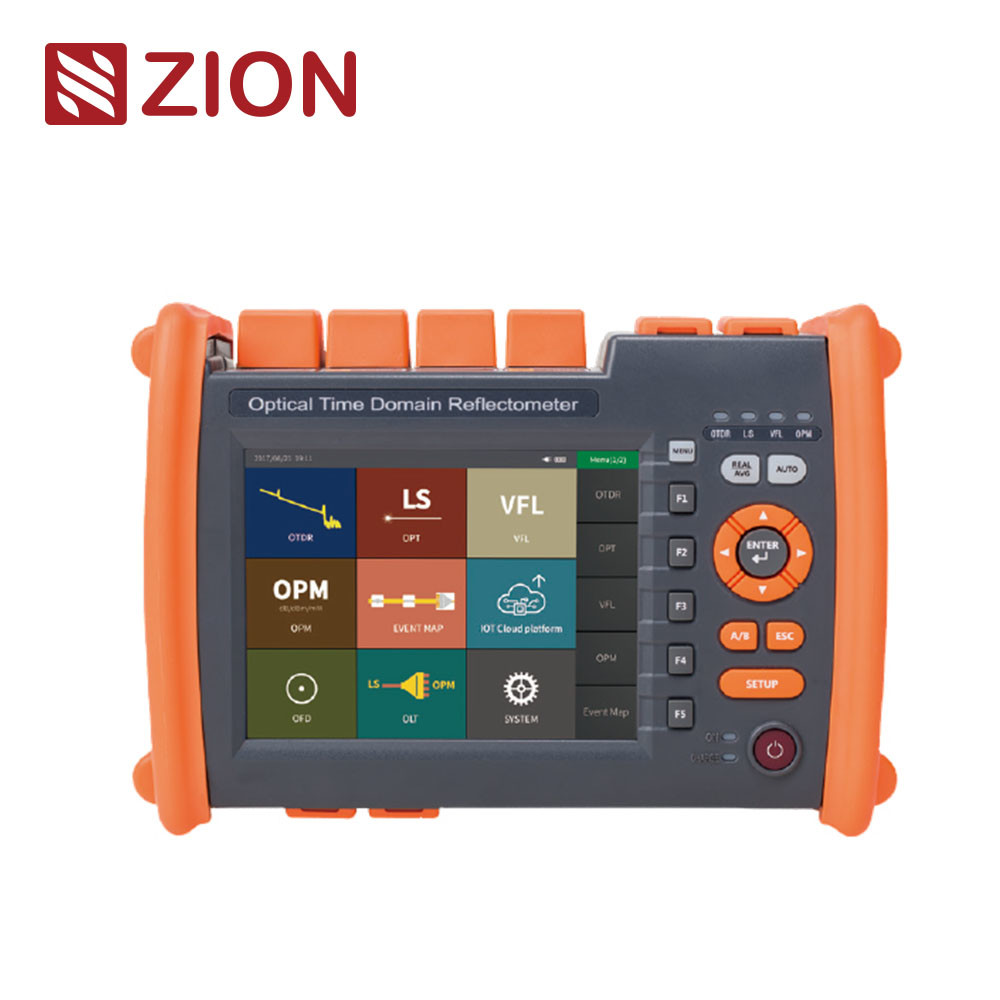

ZCOTDR-5600 মাল্টি ফাংশনাল OTDR অপটিক্যাল টাইম ডোমেইন রিফ্লেক্টোমিটার হালকা ওজন 208mmx110mmx56mm

ZCOTDR-5600 Multi Functional OTDR Optical Time Domain Reflectometer Lightweight 208mmx110mmx56mm

বেসিক ইনফরমেশন

উৎপত্তি স্থল:	চীন
পরিচিতিমুলক নাম:	HELLOSIGNAL® OR OEM

ন্যূনতম চাহিদার পরিমাণ:	৫০ পিসি
প্যাকেজিং বিবরণ:	10 পিসি / প্লাস্টিক ব্যাগ
ডেলিভারি সময়:	সাধারণত আমানত প্রাপ্তির 25 দিন পরে।
পরিশোধের শর্ত:	টি/টি
যোগানের ক্ষমতা:	কোন সীমা নেই

ভালো দাম এখন যোগাযোগ

Weight:

<1.2kg

Size:

208mmx110mmx56mm

Working Temperature:

-10℃～+50℃

Storage Temperature:

-40°C~+70°C

Display:

5inch Color LCD+ Touch Screen

বিশেষভাবে তুলে ধরা:

হালকা ওটিডিআর

মাল্টি-ফাংশনাল ওটিডিআর

মাল্টি ফাংশনাল অপটিক্যাল টিডিআর

ZCOTDR-5600 মাল্টি ফাংশনাল OTDR অপটিক্যাল টাইম ডোমেইন রিফ্লেক্টোমিটার

ZCOTDR-5600 মাল্টি ফাংশনাল OTDR অপটিক্যাল টাইম ডোমেইন রিফ্লেক্টোমিটার 5.6 ইঞ্চি রঙিন টাচ স্ক্রিন এবং কী এবং স্পর্শের দ্বৈত অপারেশন গ্রহণ করে। এটি OTDR, ভিজ্যুয়াল ফল্ট লোকেশন, ইভেন্ট ম্যাপ,অপটিক্যাল পাওয়ার মিটার, লাইট সোর্স, মাল্টি-ফাংশন গ্রাহকদের দক্ষতার সাথে ক্ষেত্রের পরীক্ষা এবং রক্ষণাবেক্ষণ সমাধান করতে সহায়তা করে; বুদ্ধিমান শক্তি ব্যবস্থাপনা, 20 ঘন্টা সুপার দীর্ঘ স্ট্যান্ডবাই,ক্ষেত্রের পরীক্ষা এবং রক্ষণাবেক্ষণের দক্ষ গ্যারান্টি. এটি প্রধানত সমস্ত ধরণের অপটিক্যাল ফাইবার এবং তারের দৈর্ঘ্য, ক্ষতি, সংযোগের গুণমান এবং অন্যান্য পরামিতি পরিমাপ করতে ব্যবহৃত হয়। এটি ব্যাপকভাবে প্রকৌশল নির্মাণে ব্যবহার করা যেতে পারে,লাইন রক্ষণাবেক্ষণ পরীক্ষা এবং অপটিক্যাল ফাইবার যোগাযোগ ব্যবস্থার যোগাযোগ ব্যবস্থার জরুরী মেরামত, ফাইবার অপটিক্যাল ক্যাবলের গবেষণা ও উৎপাদন পরিমাপ।

পণ্যের বৈশিষ্ট্য

• 0.8 মিটার ইভেন্ট ব্লাইন্ড এলাকা, 5 মিটার জাম্পার পরীক্ষা করা সহজ

• অনলাইন পরীক্ষার সনাক্তকরণ, আলোর সাথে স্বয়ংক্রিয় বিপদাশঙ্কা

• পরীক্ষার ফলাফলের অনন্য স্বয়ংক্রিয় নির্ণয়ের ফাংশন

• তথ্যের ব্যাচ প্রক্রিয়াকরণ এবং প্রতিবেদন ফর্ম মুদ্রণ

• কী + টাচ স্ক্রিন দ্বৈত অপারেশন মোড

• এক বোতাম স্বয়ংক্রিয় পরীক্ষা

• স্ট্যান্ডার্ড এসওআর ফাইল আউটপুট ফরম্যাট

• একাধিক তরঙ্গদৈর্ঘ্যের একযোগে পরীক্ষা

• চীনা এবং ইংরেজি ভাষায় নামকরণ

• অতি বিস্তৃত অপারেটিং তাপমাত্রা

কারিগরি বিবরণ

ওটিডিআর

ফাইবারের ধরন

G.652 SM

তরঙ্গদৈর্ঘ্য

1310nm±20nm/1550nm±20nm

ডায়নামিক রেঞ্জ

৩২ ডিবি/৩০ ডিবি

ইভেন্ট ব্লাইন্ড অঞ্চল

1.৫ মিটার

ATT অন্ধ অঞ্চল

৬ মিটার

পরীক্ষার পরিসীমা

৫০০ মিটার/১ কিমি/২ কিমি/৪ কিমি/৮ কিমি/১৬ কিমি/৩২ কিমি/৬৪ কিমি/১২৮ কিমি/২৫৬ কিমি

পালস প্রস্থ

5ns/10ns/30ns/50ns/80ns/160ns/320ns/500ns/800ns/1000ns/3000ns/5000ns/8000ns/10000ns/20000ns

পরিসীমাগত নির্ভুলতা

± ((০.৭৫ মি + নমুনা ব্যবধান + ০.০০৫%xপরীক্ষা দূরত্ব)

ক্ষতির নির্ভুলতা

±0.05 ডিবি/ডিবি

নমুনা গ্রহণের স্থান

16k ~ 256k

নমুনা রেজোলিউশন

0.০৫ মিটার থেকে ১৬ মিটার

প্রতিফলন নির্ভুলতা

±3dB

ফাইল ফরম্যাট

এসওআর স্ট্যান্ডার্ড ফাইল ফরম্যাট

ক্ষতি বিশ্লেষণ

৪ পয়েন্ট পদ্ধতি /৫ পয়েন্ট পদ্ধতি

লেজার নিরাপত্তা স্তর

ক্লাস ২

ওটিডিআর

তথ্য সঞ্চয়স্থান

অভ্যন্তরীণঃ<৩০০০ কার্ভ, বাহ্যিকঃ ৪জি বিট

সংযোগকারী

এফসি/ইউপিসি ((পরিবর্তনযোগ্য এসসি,এসটি)

রিফ্রেশ রেট

3Hz ((টাইপ)

ডেটা ইন্টারফেস

ইউএসবি,মিনি-ইউএসবি,১০এম/১০০এম ইথারনেট পোর্ট

ওপিএম

তরঙ্গদৈর্ঘ্যের পরিসীমা

৮০০nm থেকে ১৭০০nm

সংযোগকারী

ইউনিভার্সাল এফসি/এসসি/এসটি

পরীক্ষার পরিধি

-৫০ ডিবিএম~+২৬ ডিবিএম

অনিশ্চয়তা

±৫%

ক্যালিব্রেশন তরঙ্গদৈর্ঘ্য

850nm/980nm/1300nm/1310nm/1490nm/1550nm/1625nm/1650nm

তরঙ্গদৈর্ঘ্য

OTDR আউটপুট তরঙ্গদৈর্ঘ্যের সাথে সামঞ্জস্যপূর্ণ

আউটপুট পাওয়ার

≥-5dBm

স্থিতিশীলতা

CW,±0.5dB/15min ((15 মিনিটের বুট-আপ প্রাক-গরম করার পরে পরীক্ষা)

সংযোগকারী

এফসি/ইউপিসি ((পরিবর্তনযোগ্য এসসি,এসটি)

ভিএফএল

তরঙ্গদৈর্ঘ্য

650nm士20nm

আউটপুট পাওয়ার

≥10mw

মোড

CW/1Hz/2Hz

সংযোগকারী

এফসি/এসসি/এসটি

অন্যান্য

প্রদর্শন

৫ ইঞ্চি রঙিন এলসিডি + টাচ স্ক্রিন

পাওয়ার সাপ্লাই

এসি/ডিসিএ অ্যাডাপ্টারঃইনপুটঃ 100V~240V, 50/60Hz, 0.6Aআউটপুটঃ 12V~19V, 1.5A, লি-ব্যাটারিঃ7.4V, 5200mAh

ব্যাটারি কাজের সময়

≥10 ঘন্টা

অপারেটিং তাপমাত্রা

-১০°সি~+৫০°সি

সংরক্ষণ তাপমাত্রা

-৪০°সি~+৭০°সি

আপেক্ষিক আর্দ্রতা

০-৯৫% অ-কন্ডেনসিং

ওজন

< ১.২ কেজি

আকার

208mmx110mmx56mm

হোস্টের ফাংশনঃ OTDR/O PM AVFL/LS/Event Map/Fiber End Detection (Additional purchase ase detector) /Optical Loss Test (অতিরিক্ত ক্রয় ডিটেক্টর)

কনফিগারেশন তালিকা

না।

নাম

পরিমাণ

মন্তব্য

হোস্ট

এসি/ডিসি অ্যাডাপ্টার

ব্যবহারকারীর নির্দেশিকা

ইউ-ডিস্ক (বিশ্লেষণ সফটওয়্যার/ব্যবহারকারীর ম্যানুয়াল সহ)

এসসি অ্যাডাপ্টার

টাচ পেন

ক্যালিব্রেশন সার্টিফিকেট

পরিষ্কার কাঠের টুকরো

যোগ্যতার শংসাপত্র/বিক্রয় পরবর্তী পরিষেবার গ্যারান্টি কার্ড

ব্যাকপ্যাক (সজ্জা সহ)
