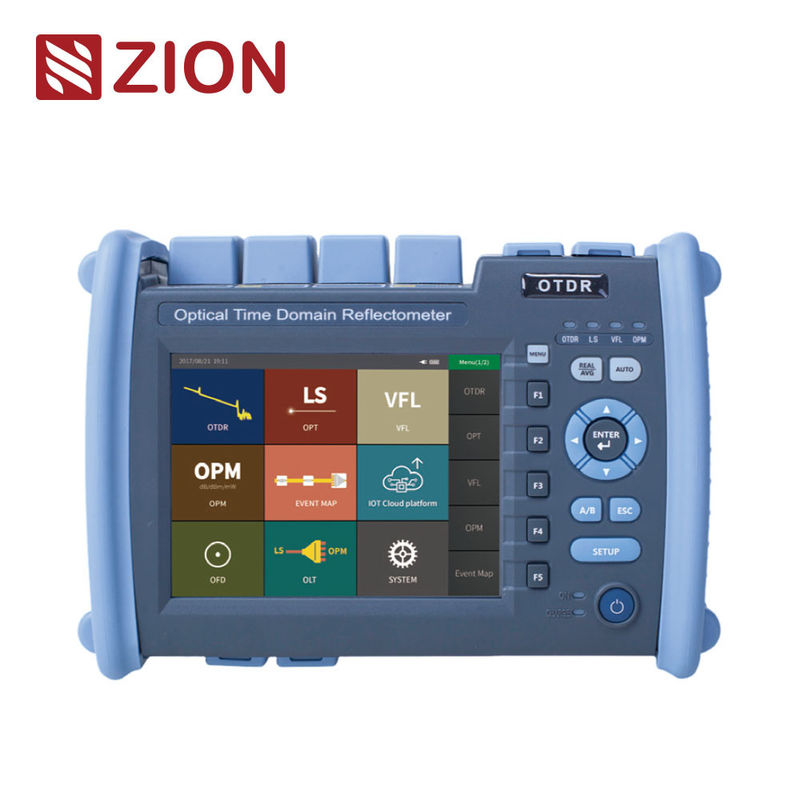

কমপ্যাক্ট লাইটওয়েট Otdr অপটিক্যাল টাইম ডোমেইন রিফ্লেক্টোমিটার ZCOTDR-6000 মাল্টি ফাংশনাল

Compact Lightweight Otdr Optical Time Domain Reflectometer ZCOTDR-6000 Multi Functional

বেসিক ইনফরমেশন

উৎপত্তি স্থল:	চীন
পরিচিতিমুলক নাম:	HELLOSIGNAL® OR OEM

ন্যূনতম চাহিদার পরিমাণ:	৫০ পিসি
প্যাকেজিং বিবরণ:	10 পিসি / প্লাস্টিক ব্যাগ
ডেলিভারি সময়:	সাধারণত আমানত প্রাপ্তির 25 দিন পরে।
পরিশোধের শর্ত:	টি/টি
যোগানের ক্ষমতা:	কোন সীমা নেই

ভালো দাম এখন যোগাযোগ

ওজন:

<1.2 কেজি

আকার:

227mmx160mmx70 মিমি

কাজের তাপমাত্রা:

-10℃～+50℃

সংগ্রহস্থল তাপমাত্রা:

-40°C~+70°C

প্রদর্শন:

5.6 ইঞ্চি রঙ এলসিডি+ টাচ স্ক্রিন

বিশেষভাবে তুলে ধরা:

কমপ্যাক্ট ওটিডিআর অপটিক্যাল টাইম ডোমেইন রিফ্লেক্টোমিটার

হালকা ওটিডিআর অপটিক্যাল টাইম ডোমেইন রিফ্লেক্টোমিটার

মাল্টি-ফাংশনাল ওটিডিআর

ZCOTDR-6000 মাল্টি ফাংশনাল OTDR অপটিক্যাল টাইম ডোমেইন রিফ্লেক্টোমিটার

ZCOTDR-6000 মাল্টি ফাংশনাল OTDR অপটিক্যাল টাইম ডোমেইন রিফ্লেক্টোমিটার 5.6 ইঞ্চি রঙিন স্ক্রিন গ্রহণ করে, কী এবং স্পর্শের দ্বৈত অপারেশন। এটি OTDR, ভিজ্যুয়াল ফল্ট লোকেশন, ইভেন্ট ম্যাপ,অপটিক্যাল পাওয়ার মিটার, হালকা উত্স, অপটিক্যাল ক্ষতি পরীক্ষা, অপটিক্যাল শেষ মুখ সনাক্তকরণ, মাল্টি-ফাংশন গ্রাহকদের দক্ষতার সাথে ক্ষেত্রের পরীক্ষা এবং রক্ষণাবেক্ষণ সমাধান করতে সহায়তা করার জন্য; বুদ্ধিমান শক্তি ব্যবস্থাপনা,20 ঘন্টা সুপার লং স্ট্যান্ডবাই, ক্ষেত্রের পরীক্ষা এবং রক্ষণাবেক্ষণের কার্যকর গ্যারান্টি।
এটি প্রধানত সমস্ত ধরণের অপটিক্যাল ফাইবার এবং তারের দৈর্ঘ্য, ক্ষতি, সংযোগের গুণমান এবং অন্যান্য পরামিতিগুলি পরিমাপ করতে ব্যবহৃত হয়। এটি প্রকৌশল নির্মাণে ব্যাপকভাবে ব্যবহার করা যেতে পারে,অপটিক্যাল ফাইবার যোগাযোগ ব্যবস্থার যোগাযোগ ব্যবস্থার জরুরী মেরামত, ফাইবার অপটিক্যাল ক্যাবলের গবেষণা ও উৎপাদন পরিমাপ।

পণ্যের বৈশিষ্ট্য

• 0.8 মিটার ইভেন্ট ব্লাইন্ড এলাকা, 5 মিটার জাম্পার পরীক্ষা করা সহজ

ZCOTDR-6000 Multi Functional OTDR Optical Time Domain Reflectometer

• অনলাইন পরীক্ষার সনাক্তকরণ, এপিডি সক্রিয় সুরক্ষা

• পরীক্ষার ফলাফলের অনন্য স্বয়ংক্রিয় নির্ণয়ের ফাংশন

• তথ্যের ব্যাচ প্রক্রিয়াকরণ এবং প্রতিবেদন ফর্ম মুদ্রণ

• কী + টাচ স্ক্রিন দ্বৈত অপারেশন মোড

• এসএম/এমএম/এসএম+এমএম টেস্ট সমর্থন করুন

• স্ট্যান্ডার্ড এসওআর ফাইল আউটপুট ফরম্যাট

• একাধিক তরঙ্গদৈর্ঘ্যের একযোগে পরীক্ষা

• চীনা এবং ইংরেজি ভাষায় নামকরণ

কারিগরি বিবরণ

ZCOTDR-6000

মডেল

এস১

এস২

এস৩

এস৪

টি২

টি৩

টি৪

টি৬

এফ১

এম১

এস এম ১

এসএম২

প্রকার

এস এম

এম এম

এসএম/এমএম

তরঙ্গদৈর্ঘ্য

১৩১০ এনএম
১৫৫০nm

১৩১০ এনএম
১৪৯০nm
১৫৫০nm

১৩১০ এনএম
১৫৫০nm
১৬২৫ এনএম

১৩১০ এনএম
১৫৫০nm
১৬৫০ এনএম

১৩১০ এনএম
১৪৯০nm
১৫৫০nm
১৬২৫ এনএম

৮৫০nm
১৩০০ এনএম

৮৫০nm
১৩০০ এনএম
১৩১০ এনএম
১৫৫০nm

MaxDynamic Range ((ডিবি)

35
33

38
36

42
40

45
43

32
30
30

37
35
35

32
30
30

37
35
35

32
30
30

37
35
35

37
35
35
33

26
28

26
28
35
33

26
28
37
35

ইভেন্ট ব্লাইন্ড অঞ্চল

১ মিটার

0.8 মিটার

১ মিটার

ATT অন্ধ অঞ্চল

৬ মিটার

পরীক্ষার পরিসীমা

৫০০ মিটার/১ কিমি/২ কিমি/৪ কিমি/৮ কিমি/১৬ কিমি/৩২ কিমি/৬৪ কিমি/১২৮ কিমি/২৫৬ কিমি

পালস প্রস্থ

5ns/10ns/30ns/50ns/80ns/160ns/320ns/500ns/800ns/1000ns/3000ns/5000ns/8000ns/10000ns/20000ns

পরিসীমাগত নির্ভুলতা

± ((০.৭৫ মি + নমুনা ব্যবধান + ০.০০৫%xপরীক্ষা দূরত্ব)

ক্ষতির নির্ভুলতা

±0.05 ডিবি/ডিবি

নমুনা গ্রহণের স্থান

16k ~ 256k

নমুনা রেজোলিউশন

0.০৫-১৬ মিটার

ওটিডিআর

প্রতিফলন নির্ভুলতা

±3dB

ফাইল ফরম্যাট

এসওআর স্ট্যান্ডার্ড ফাইল ফরম্যাট

ক্ষতি বিশ্লেষণ

৪ পয়েন্ট পদ্ধতি /৫ পয়েন্ট পদ্ধতি

লেজার নিরাপত্তা স্তর

ক্লাস ২

রিফ্রেশ রেট

৩ হার্জ (টাইপ)

তথ্য সঞ্চয়স্থান

অভ্যন্তরীণ স্টোরেজঃ<৩০০০ কার্ভ; এক্সটেমাল স্টোরেজঃ ৪জি বিট

সংযোগকারী

এফসি/ইউপিসি (ইন্টারচেঞ্জযোগ্য এসসি,এসটি)

ডেটা ইন্টারফেস

ইউএসবি,মিনএইচইউএসবি,১০এম/১০০এম ইথারনেট পোর্ট

ওপিএম

তরঙ্গদৈর্ঘ্যের পরিসীমা

৮০০nm থেকে ১৭০০nm

সংযোগকারী

ইউনিভার্সাল এফসি/এসসি/এসটি

পরীক্ষার পরিধি

-৫০ ডিবিএম~+২৬ ডিবিএম

অনিশ্চয়তা

±৫%

ক্যালিব্রেশন তরঙ্গদৈর্ঘ্য

850nm/980nm/1300nm/1310nm/1490nm/1550nm/1625nm/1650nm

তরঙ্গদৈর্ঘ্য

OTDR আউটপুট তরঙ্গদৈর্ঘ্যের সাথে সামঞ্জস্যপূর্ণ

আউটপুট পাওয়ার

≥-5dBm

স্থিতিশীলতা

CW, +0.5dB/15min (পূর্বগরম করার 15 মিনিটের পর পরীক্ষা)

সংযোগকারী

এফসি/ইউপিসি ((পরিবর্তনযোগ্য এসসি,এসটি)

ভিএফএল

তরঙ্গদৈর্ঘ্য

650nm士20nm

আউটপুট পাওয়ার

≥10 mW

মোড

CW/1Hz/2Hz

সংযোগকারী

এফসি/ইউপিসি ((পরিবর্তনযোগ্য sc,sT)

অপটিক্যাল লসটেস্ট সূচকটি উপরের আলোর উৎস এবং অপটিক্যাল পাওয়ার মিটার সূচককে বোঝায়।

অন্যান্য

প্রদর্শন

5.6 ইঞ্চি রঙিন এলসিডি + টাচ স্ক্রিন

পাওয়ার সাপ্লাই

এসি/ডিসি অ্যাডাপ্টারঃ ইনপুটঃ 100V~240V, 50/60Hz,0.6A, Qutput: 12V-19v, 15A, লিথিয়াম ব্যাটারিঃ 7.4v, 5200mAh

কাজের তাপমাত্রা

-১০°সি~+৫০°সি

সংরক্ষণের তাপমাত্রা

40°C~+70°C

আপেক্ষিক আর্দ্রতা

০-৯৫% অ-কন্ডেনসিং

ওজন

< ১.২ কেজি

আকার

227mmx160mmx70mm

হোস্টের ফাংশনঃ OTDR/OPM/VFL/LS/ইভেন্ট ম্যাপ/ফাইবার এন্ড ডিটেকশন (অতিরিক্ত ক্রয় ডিটেক্টর) /অপটিক্যাল লস টেস্ট

কনফিগারেশন তালিকা

না।

নাম

পরিমাণ

মন্তব্য

হোস্ট

এসি/ডিসি অ্যাডাপ্টার

ব্যবহারকারীর নির্দেশিকা

ইউ-ডিস্ক (বিশ্লেষণ সফটওয়্যার/ব্যবহারকারীর ম্যানুয়াল সহ)

এসসি অ্যাডাপ্টার

টাচ পেন

ক্যালিব্রেশন সার্টিফিকেট

পরিষ্কার কাঠের টুকরো

যোগ্যতার শংসাপত্র/বিক্রয় পরবর্তী পরিষেবার গ্যারান্টি কার্ড

ব্যাকপ্যাক (সজ্জা সহ)
