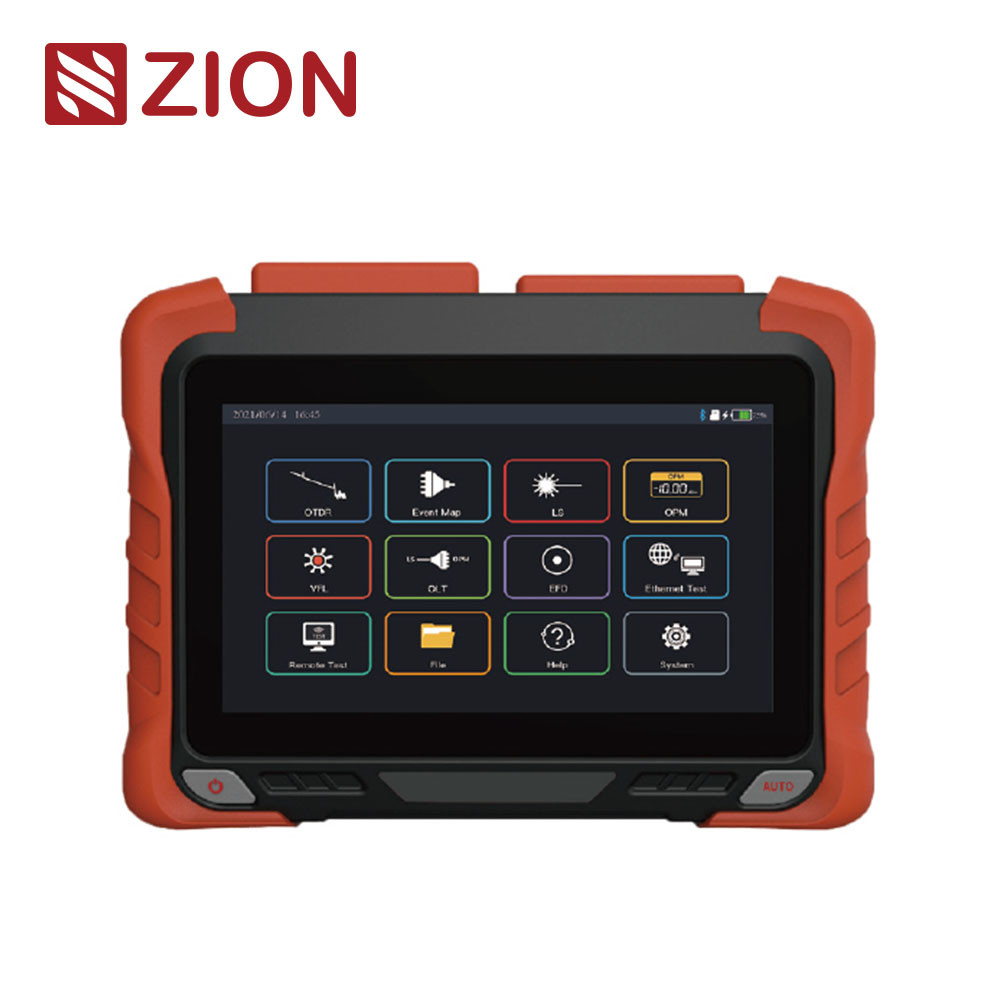

ZCOTDR-6200 OTDR অপটিক্যাল টাইম ডোমেইন রিফ্লেক্টোমিটার ছোট আকার বড় পারফরম্যান্স

ZCOTDR-6200 OTDR Optical Time Domain Reflectometer Small Size Big Performance

বেসিক ইনফরমেশন

উৎপত্তি স্থল:	চীন
পরিচিতিমুলক নাম:	HELLOSIGNAL® OR OEM

ন্যূনতম চাহিদার পরিমাণ:	৫০ পিসি
প্যাকেজিং বিবরণ:	10 পিসি / প্লাস্টিক ব্যাগ
ডেলিভারি সময়:	সাধারণত আমানত প্রাপ্তির 25 দিন পরে।
পরিশোধের শর্ত:	টি/টি
যোগানের ক্ষমতা:	কোন সীমা নেই

ভালো দাম এখন যোগাযোগ

ওজন:

<1.2 কেজি

আকার:

215mmx160mmx50 মিমি

কাজের তাপমাত্রা:

-10℃～+50℃

সংগ্রহস্থল তাপমাত্রা:

-40°C~+70°C

প্রদর্শন:

7 ইঞ্চি রঙ এলসিডি+ টাচ স্ক্রিন রেজোলিউশন: 800 × 480

বিশেষভাবে তুলে ধরা:

ছোট আকারের ওটিডিআর

ওটিডিআর অপটিক্যাল রিফ্লেক্টোমিটার

উচ্চ পারফরম্যান্স ওটিডিআর

জেডকোটডিআর -6200 উচ্চ-পারফরম্যান্স ওটিডিআর অপটিকাল সময় ডোমেন প্রতিচ্ছবি

জেডকোটডিআর -6200 সিরিজ ওটিডিআর 7 ইঞ্চি ক্যাপাসিট্যান্স টাচ স্ক্রিন গ্রহণ করে, যা 9 টি মডিউলগুলিকে সংহত করে। সঙ্গে
দুর্দান্ত বুদ্ধিমান হার্ডওয়্যার এবং সফ্টওয়্যার ডিজাইন, শর্ট ফাইবার পরীক্ষা এবং স্বয়ংক্রিয় পরীক্ষার যথার্থতা বেশি। । এটি সমৃদ্ধ ইথারনেট পরীক্ষা (পিং /পিপিওই, ইত্যাদি) দিয়ে সজ্জিত, অ্যাপ্লিকেশন সি অন্ট্রোলকে সমর্থন করে।
জেডকোটডিআর -6200 সিরিজটি অপটিকাল ফাইবারের দৈর্ঘ্য, ক্ষতি এবং সংযোগের গুণমান পরীক্ষা করতে ব্যবহৃত হয় এবং ইঞ্জিনিয়ারিং নির্মাণ, লিঙ্ক রক্ষণাবেক্ষণ পরীক্ষায় ব্যবহৃত হয়, এগুলি মূলত আরবান ট্রাঙ্ক, হাড়ের ট্রাঙ্ক নেটওয়ার্ক এবং এমই ট্রপলিটন এরিয়া নেটওয়ার্কে ব্যবহৃত হয়।

পণ্য বৈশিষ্ট্য

• 0.5 এম ইভেন্ট ডেড জোন

ZCOTDR-6200 OTDR অপটিক্যাল টাইম ডোমেইন রিফ্লেক্টোমিটার ছোট আকার বড় পারফরম্যান্স 0

• অনলাইন সনাক্তকরণ, কার্যকর এপিডি সক্রিয় সুরক্ষা

Fast দ্রুত চার্জিং প্রোটোকল এবং পাওয়ার ব্যাংক সমর্থন করুন

• ইথারনেট পরীক্ষা, ইথারনেট রিমোট টেস্টকে সমর্থন করে

• এসএম/এমএম/এসএম+এমএম পরীক্ষা সমর্থন করুন

• পন নেটওয়ার্ক অনলাইন পরীক্ষা

• সর্বাধিক ডায়নামিক আর অ্যাঞ্জেল 45 ডিবি

• মোবাইল অ্যাপ ওয়্যারলেস অপারেশন

O ওটিডিআর/ভিএফএল/এলএস/ওপিএম/ইভেন্ট মানচিত্র/শেষ সনাক্তকরণকে সংহত করুন
/অপটিক্যাল ক্ষতি পরীক্ষা/ইথারনেট পরীক্ষা/দূরবর্তী পরীক্ষা/ফাইল পরিচালনা

প্রযুক্তিগত বৈশিষ্ট্য

Zcotdr-6200

মডেল

এস 0

এস 1

এস 2

এস 3

এস 4

টি 1

টি 2

টি 3

টি 4

টি 5

টি 6

এফ 1 এফ 2

এম 1

এসএম 1

এসএম 2

প্রকার

এসএম

মিমি

এসএম/মিমি

তরঙ্গদৈর্ঘ্য

1310nm
1550nm

1310nm
1490nm
1550nm

1310nm
1550nm
1625nm

1310nm
1550nm
1650nm

1310nm
1490nm
1550nm
1625nm

850nm
1300nm

850nm
1300nm
1310nm
1550nm

ম্যাক্সডাইনামিক রেঞ্জ (ডিবি)

32
30

35
33

38
36

42
40

45
43

32
30
30

37
35
35

32
30
30

37
35
35

32
30
30

37
35
35

37
35
35
33

26
28

26
28
35
33

26
28
37
35

ইভেন্ট অন্ধ অঞ্চল

0.8 মি

0.5 মি

0.8 মি

0.5 মি

0.8 মি

0.5 মি

0.8 মি

0.5 মি

1 মি

এটি অন্ধ অঞ্চল

4 মি

3.5 মি

4 মি

3.5 মি

4 মি

3.5 মি

4 মি

3.5 মি

6 মি

পরীক্ষার ব্যাপ্তি

100 মি/500 মি/1.25km/2.5km/5km/10km/20km/40km/80km/125km/260km/420km

নাড়ি প্রস্থ

3ns/5ns/10ns/20ns/30ns/50ns/80ns/100ns/200ns/300ns/500ns/800ns/1us/2us/3us/5us/8us/10us/20us

যথার্থতা

± (0.75 মি+নমুনা অন্তর+00025%এক্সটিস্ট দূরত্ব)

ক্ষতির নির্ভুলতা

0.03 ডিবি/ডিবি

নমুনা পয়েন্ট

≥256 কে

নমুনা রেজোলিউশন

0.015 এম -16 মি

ওটিডিআর

প্রতিবিম্ব নির্ভুলতা

± 2 ডিবি

ফাইল ফর্ম্যাট

সোর স্ট্যান্ডার্ড ফাইল ফর্ম্যাট

ক্ষতি বিশ্লেষণ

4-পয়েন্ট পদ্ধতি /5-পয়েন্ট পদ্ধতি

লেজার সুরক্ষা স্তর

ক্লাস ⅱ

রিফ্রেশ রেট

4Hz (টাইপ।)

ডেটা স্টোরেজ

ইন্টেমাল স্টোরেজ: 2 জিবি, 200,000 কার্ভস; বাহ্যিক স্টোরেজ: 64 জিবি

সংযোগকারী

এফসি/ইউপিসি (বিনিময়যোগ্য এসসি, এসটি)

ডেটা lnterface

ইউএসবি-এ, টাইপ-সি পোর্ট, আরজে 45 ল্যান 10/100 এমবিট/গুলি

ওপিএম

তরঙ্গদৈর্ঘ্য পরিসীমা

800nm ~ 1700nm

সংযোগকারী

ইউনিভার্সাল এফসি/এসসি/এসটি

পরীক্ষার সুযোগ

-50 ডিবিএম ~+26 ডিবিএম/-70 ডিবিএম ~+6 ডিবিএম

অনিশ্চয়তা

± 5%

ক্রমাঙ্কন avelength

850nm/980nm/1300nm/1310nm/1490nm/1550nm/1625nm/1650nm

লেজার টাইপ

এফপি-এলডি

তরঙ্গদৈর্ঘ্য

ওটিডিআর আউটপুট তরঙ্গদৈর্ঘ্যের সাথে সামঞ্জস্যপূর্ণ

আউটপুট শক্তি

≥ -5 ডিবিএম (এসএম ফাইবার)

মোড

সিডাব্লু/270Hz/1kHz/2kHz

স্থিতিশীলতা

সিডাব্লু, 0.5 ডিবি/15 মিনিট (প্রিহিটিংয়ের 15 মিনিটের পরে পরীক্ষা)

সংযোগকারী

এফসি/ইউপিসি (বিনিময়যোগ্য এসসি, এসটি)

ভিএফএল

তরঙ্গদৈর্ঘ্য

650nm 士 20nm

আউটপুট শক্তি

≥10 মেগাওয়াট

মোড

CW/1Hz/2Hz

সংযোগকারী

এফসি/ইউপিসি (বিনিময়যোগ্য এসসি, এসটি)

থিওপটিকাল লসস্টেস্ট সূচকটি উপরের আলোর উত্স এবং অপটিক্যাল পাওয়ার মিটারিন্ডেক্সকে বোঝায়।

অন্যরা

প্রদর্শন

7 ইঞ্চি রঙ এলসিডি+ টাচ স্ক্রিন রেজোলিউশন: 800 × 480

বিদ্যুৎ সরবরাহ

টাইপ-সি অ্যাডাপ্টার: ইনপুট: 100V ~ 240V, 50/60Hz, 0utput: 5V/3a, 9V/2A, 12V/1.5A লিথিয়াম ব্যাটারি: 3.7V, 10400MAH

কাজের তাপমাত্রা

-10 ° C ~+50 ° C।

স্টোরেজ তাপমাত্রা

40 ° C ~+70 ° C।

আপেক্ষিক আর্দ্রতা

0 ~ 95%, ননকন্ডেন্সিং

ওজন

<1.2 কেজি

আকার

215mmx160mmx50 মিমি

হোস্টের ফাংশন: ওটিডিআর/ভিএফএল/এলএস/ওপিএম/ইভেন্ট এম এপি/শেষ সনাক্তকরণ/অপটিক্যাল ক্ষতি পরীক্ষা/ইথারনেট পরীক্ষা/দূরবর্তী পরীক্ষা/ফাইল পরিচালনা

কনফিগারেশন তালিকা

না।

নাম

পরিমাণ

মন্তব্য

হোস্ট

এসি/ডিসি অ্যাডাপ্টার

ইউ ডিস্ক (বিশ্লেষণ সফ্টওয়্যার/ ব্যবহারকারীর ম্যানুয়াল সমন্বিত)

ডেটা লাইন

ওটিডিআর এসসি অ্যাডাপ্টার

ওপিএম এসসি অ্যাডাপ্টার

ব্যবহারকারীর ম্যানুয়াল

ক্রমাঙ্কন শংসাপত্র

শংসাপত্র/ ওয়ারেন্টি কার্ড

সুতি টুকরা পরিষ্কার করুন

চামড়া গিঁট

যন্ত্রের জন্য বিশেষ ব্যাকপ্যাক
