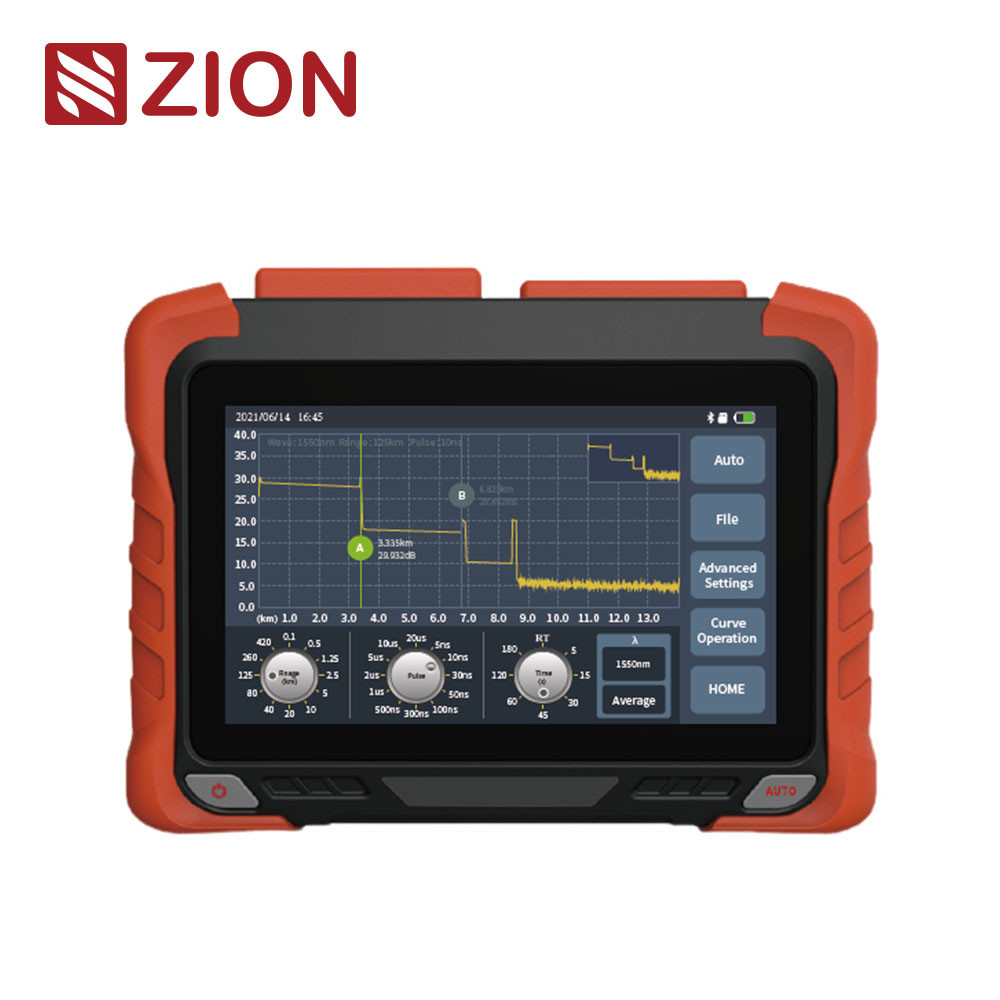

জেডকোটডিআর -6200 পি পন উচ্চ-পারফরম্যান্স ওটিডিআর অপটিকাল টাইম ডোমেন প্রতিচ্ছবি 7 ইঞ্চি ক্যাপাসিট্যান্স টাচ স্ক্রিন গ্রহণ করে, যা 9 মডিউলগুলিকে সংহত করে। সঙ্গে
দুর্দান্ত বুদ্ধিমান হার্ডওয়্যার ডিজাইন, সংক্ষিপ্ত ফাইবার পরীক্ষা এবং স্বয়ংক্রিয় পরীক্ষার যথার্থতা বেশি। এটি 1: 64splitter পরীক্ষা করতে পারে। এটি সমৃদ্ধ ইথারনেট পরীক্ষা (পিং /পিপিওই, ইত্যাদি) দিয়ে সজ্জিত, অ্যাপ্লিকেশন নিয়ন্ত্রণ সমর্থন করে।
জেডকোটডিআর -6200 পি সিরিজটি অপটিকাল ফাইবারের দৈর্ঘ্য, ক্ষতি এবং সংযোগের গুণমান পরীক্ষা করতে ব্যবহৃত হয় এবং ইঞ্জিনিয়ারিং নির্মাণ, লিঙ্ক রক্ষণাবেক্ষণ পরীক্ষায় ব্যবহৃত হয়, এগুলি মূলত নগর ট্রাঙ্ক, হাড়ের ট্রাঙ্ক নেটওয়ার্ক এবং এমই ট্রপলিটন এরিয়া নেটওয়ার্কে ব্যবহৃত হয়। |
| পণ্য বৈশিষ্ট্য |
|
|
|
|
| • 0.5 এম ইভেন্ট ডেড জোন |
 |
| • অনলাইন সনাক্তকরণ, কার্যকর এপিডি সক্রিয় সুরক্ষা |
| Fast দ্রুত চার্জিং প্রোটোকল এবং পাওয়ার ব্যাংক সমর্থন করুন |
| • ইথারনেট পরীক্ষা, ইথারনেট রিমোট টেস্টকে সমর্থন করে |
| • এসএম/এমএম/এসএম+এমএম পরীক্ষা সমর্থন করুন |
| • পন নেটওয়ার্ক অনলাইন পরীক্ষা |
| • সর্বাধিক গতিশীল পরিসীমা 45 ডিবি |
| • মোবাইল অ্যাপ ওয়্যারলেস অপারেশন |
O ওটিডিআর/ভিএফএল/এলএস/ওপিএম/ইভেন্ট মানচিত্র/শেষ সনাক্তকরণকে সংহত করুন
/অপটিক্যাল ক্ষতি পরীক্ষা/ইথারনেট পরীক্ষা/দূরবর্তী পরীক্ষা/ফাইল পরিচালনা |
|
| প্রযুক্তিগত বৈশিষ্ট্য |
|
|
|
|
| Zcotdr-6200p পন ওটিডিআর |
| মডেল |
পিডি 1 |
PS1 |
পিএস 2 |
পিটি 1 |
পিটি 2 |
পিটি 3 |
পিটি 4 |
| তরঙ্গদৈর্ঘ্য |
1310nm ± 20nm
1550nm ± 20nm |
1625nm ± 20nm
(ফিল্টার করা) |
1650nm ± 5nm
(ফিল্টার করা) |
1310nm/1550nm ± 20nm
1625nm ± 20nm
(ফিল্টার করা) |
1310/1550nm ± 20nm
1650 ± 5nm
(ফিল্টার করা) |
| ফিল্টার |
/ |
উচ্চ পাস> 1595nm
lsolation> 40 ডিবি
(1270nm ~ 1585nm) |
ব্যান্ডপাস
1650nm ± 7nm
বিচ্ছিন্নতা> 40 ডিবি
(1650nm ± 10nm) |
উচ্চ পাস> 1595nm
lsolation> 40 ডিবি
(1270nm ~ 1585nm) |
Bandpass1650nm ± 7nm
lsolation> 40 ডিবি
(1650nm ± 10nm) |
| ফাইবার টাইপ |
জি .652 |
| সর্বাধিক গতিশীল পরিসীমা |
37/35 ডিবি |
38 ডিবি |
38 ডিবি |
38/36/36 ডিবি |
40/38/38 ডিবি |
42/40/40 ডিবি |
38/36/36 ডিবি |
| ইভেন্ট অন্ধ অঞ্চল |
0.5 মি |
| এটি অন্ধ অঞ্চল |
3.5 মি |
| পন ব্লাইন্ড জোন |
30 মি |
| পরীক্ষার ব্যাপ্তি |
100 মি/500 মি/1.25km/2.5km/5km/10km/20km/40km/80km/125km/260km/420km |
| নাড়ি প্রস্থ |
3ns/5ns/10ns/20ns/30ns/50ns/80ns/100ns/200ns/300ns/500ns/800ns/1us/2us/3us/5us/8us/10us/20us |
| পরিসীমা নির্ভুলতা |
± (0.75 মি+ নমুনা অন্তর 40.005% এক্সটিস্ট দূরত্ব) |
| ক্ষতির নির্ভুলতা |
± 0.03 ডিবি |
| নমুনা পয়েন্ট |
≥256 কে |
|
| পন ওটিডিআর |
| নমুনা রেজোলিউশন |
0.015 এম -16 মি |
| প্রতিবিম্ব নির্ভুলতা |
± 2 ডিবি |
| ফাইল ফর্ম্যাট |
সোরস্ট্যান্ডার্ড ফাইল ফর্ম্যাট |
| লোকসান পরিমাপ মোড |
4-পয়েন্ট পদ্ধতি /5-পয়েন্ট পদ্ধতি |
| লেজার সুরক্ষা স্তর |
ক্লাস ⅱ |
| রিফ্রেশ রেট |
4Hz (টাইপ।) |
| ডেটা স্টোরেজ |
অভ্যন্তরীণ স্টোরেজ: 2 জিবি, 200,000 কার্ভস; এক্সটেমাল স্টোরেজ: 64 জিবি |
| সংযোগকারী |
এফসি/ইউপিসি (বিনিময়যোগ্য এসসি, এসটি) |
| ডেটা ইন্টারফেস |
ইউএসবিএ, টাইপ-সি পোর্ট, আরজে 45 ল্যান 10/100 এমবিট/গুলি |
| ওপিএম |
| তরঙ্গদৈর্ঘ্য পরিসীমা |
800nm ~ 1700nm |
| সংযোগকারী |
ইউনিভার্সাল জয়েন্ট এফসি/এসসি/এসটি |
| পরীক্ষার সুযোগ |
-50 ডিবিএম ~+26 ডিবিএম/-70 ডিবিএম ~+6 ডিবিএম |
| অনিশ্চয়তা |
± 5% |
| ক্রমাঙ্কন তরঙ্গদৈর্ঘ্য |
850nm/980nm/1300nm/1310nm/1490nm/1550nm/1625nm/1650nm |
| Ls |
| লেজার টাইপ |
এফপি-এলডি |
| তরঙ্গদৈর্ঘ্য |
ওটিডিআর আউটপুট তরঙ্গদৈর্ঘ্যের সাথে সামঞ্জস্যপূর্ণ |
| আউটপুট শক্তি |
≥ -5 ডিবিএম (এসএম ফাইবার) |
| মোড |
সিডাব্লু/270Hz/1kHz/2kHz |
| স্থিতিশীলতা |
সিডাব্লু,+0.5 ডিবি/15 মিনিট (প্রিহিটিংয়ের 15 মিনিটের পরে পরীক্ষা) |
| সংযোগকারী |
এফসি/ইউপিসি (বিনিময়যোগ্য এসসি, এসটি) |
| ভিএফএল |
| তরঙ্গদৈর্ঘ্য |
650nm 士 20nm |
| আউটপুট শক্তি |
M10MW |
| মোড |
CW/1Hz/2Hz |
| স্থিতিশীলতা |
এফসি/ইউপিসি (বিনিময়যোগ্য এসসি, এসটি) |
| অপটিকাল লস এল এস্ট ইনডেক্স পুনরায় এলএইচটি উত্স এবং অপটিক্যাল পাওয়ার মিটারিন্ডেক্সের উপরে রয়েছে |
| অন্যরা |
| প্রদর্শন |
7 ইঞ্চি রঙ এলসিডি+টাচ স্ক্রিন রেজোলিউশন: 800 × 480 |
| বিদ্যুৎ সরবরাহ |
টাইপ-সি অ্যাডাপ্টার: ইনপুট: 100V ~ 240V, 50/60Hz, আউটপুট: 5V/3A, 9V/2A, 12V/1.5A লিথিয়াম ব্যাটারি: 3.7V, 10400mah |
| কাজের তাপমাত্রা |
-10 ° C ~+50 ° C। |
| স্টোরেজ তাপমাত্রা |
-40 ° C ~+70 ° C। |
| আপেক্ষিক আর্দ্রতা |
0 ~ 95%, কনডেনসিং |
| ওজন |
<1.2 কেজি |
| আকার |
215mmx160mmx50 মিমি |
| হোস্টের ফানচিয়নস: ওটিডিআর/ভিএফএল/এলএস/ওপিএম/ইভেন্ট ম্যাপ/এন্ড ডিটেক্টলোনোপটিক্যাল ক্ষতি পাছে/এথেমেট টেস্ট/দূরবর্তী পরীক্ষা/ফাইল পরিচালনা |
|
| কনফিগারেশন তালিকা |
|
|
|
|
| না। |
নাম |
পরিমাণ |
মন্তব্য |
| 1 |
হোস্ট |
1 |
|
| 2 |
এসি/ডিসি অ্যাডাপ্টার |
1 |
|
| 3 |
ইউ ডিস্ক (বিশ্লেষণ সফ্টওয়্যার/ ব্যবহারকারীর ম্যানুয়াল সমন্বিত) |
1 |
|
| 4 |
ডেটা লাইন |
1 |
|
| 5 |
ওটিডিআর এসসি অ্যাডাপ্টার |
1 |
|
| 6 |
ওপিএম এসসি অ্যাডাপ্টার |
1 |
|
| 7 |
ব্যবহারকারীর ম্যানুয়াল |
1 |
|
| 8 |
ক্রমাঙ্কন শংসাপত্র |
1 |
|
| 9 |
শংসাপত্র/ ওয়ারেন্টি কার্ড |
1 |
|
| 10 |
সুতি টুকরা পরিষ্কার করুন |
10 |
|
| 11 |
চামড়া গিঁট |
1 |
|
| 12 |
যন্ত্রের জন্য বিশেষ ব্যাকপ্যাক |
1 |
|
