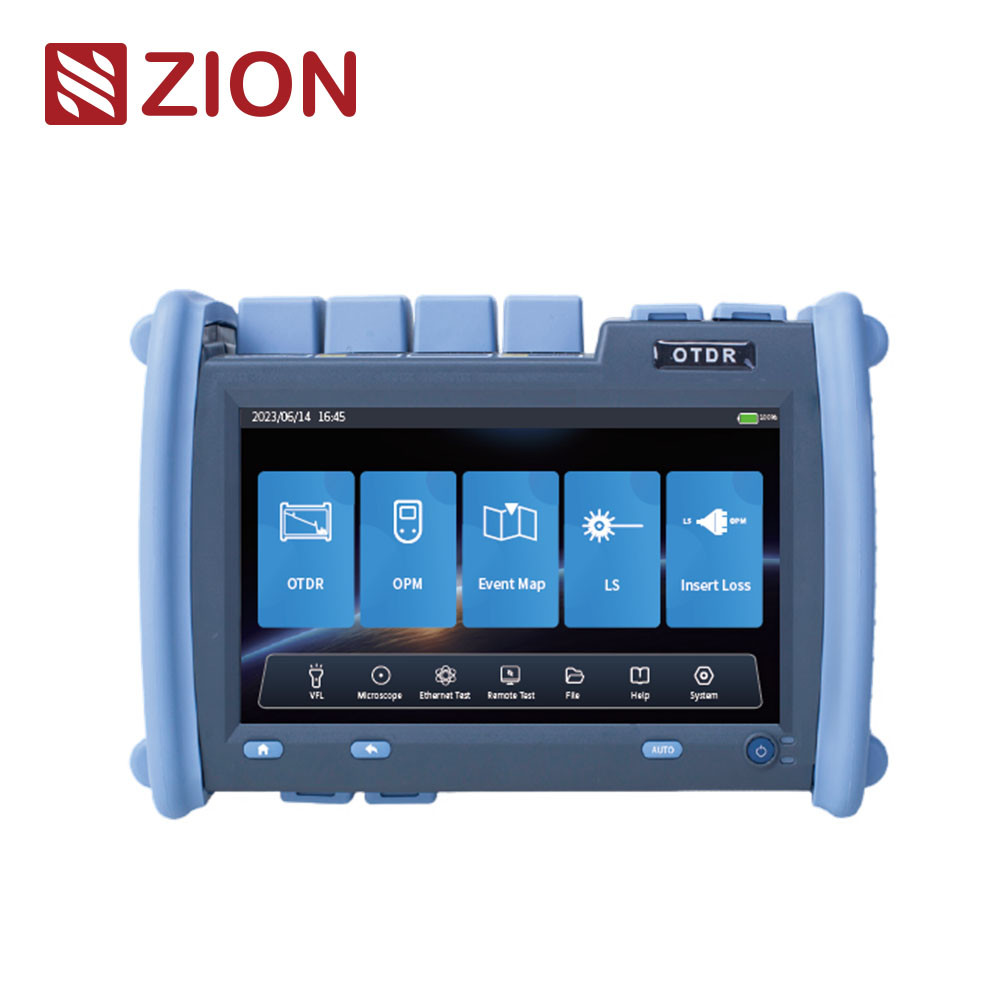

ZCOTDR-6800 OTDR অপটিক্যাল টাইম ডোমেইন রিফ্লেক্টোমিটার উচ্চ কার্যকারিতা

ZCOTDR-6800 OTDR Optical Time Domain Reflectometer High Performance

বেসিক ইনফরমেশন

উৎপত্তি স্থল:	চীন
পরিচিতিমুলক নাম:	HELLOSIGNAL® OR OEM

ন্যূনতম চাহিদার পরিমাণ:	৫০ পিসি
প্যাকেজিং বিবরণ:	10 পিসি / প্লাস্টিক ব্যাগ
ডেলিভারি সময়:	সাধারণত আমানত প্রাপ্তির 25 দিন পরে।
পরিশোধের শর্ত:	টি/টি
যোগানের ক্ষমতা:	কোন সীমা নেই

ভালো দাম এখন যোগাযোগ

ওজন:

<1.2 কেজি

আকার:

227mmx160mmx70 মিমি

কাজের তাপমাত্রা:

-10℃～+50℃

সংগ্রহস্থল তাপমাত্রা:

-40°C~+70°C

প্রদর্শন:

7 ইঞ্চি রঙের টাচ স্ক্রিন, রেজোলিউশন 1024x600

বিশেষভাবে তুলে ধরা:

otdr অপটিক্যাল টাইম ডোমেইন রিফ্লেক্টোমিটার

অপটিক্যাল টাইম ডোমেইন রিফ্লেক্টোমিটার OTDR

উচ্চ পারফরম্যান্স OTDR

ZCOTDR-6800 উচ্চ কার্যকারিতা OTDR অপটিক্যাল টাইম ডোমেইন রিফ্লেক্টোমিটার

ZCOTDR-6800 সিরিজের উচ্চ-পারফরম্যান্স OTDR 7 ইঞ্চি রঙিন স্ক্রিন গ্রহণ করে, যা অপারেশনকে সহজ করে তোলে।এটি গ্রাহকদের যোগাযোগ লিঙ্ক ক্ষেত্র পরীক্ষা এবং পরবর্তী রক্ষণাবেক্ষণ আরো কার্যকরভাবে সমাধান করতে সাহায্য করার জন্য মাল্টিফাংশন ফাংশন একীভূত. সর্বোচ্চ গতিশীল পরিসীমা 45dB। এটি PON নেটওয়ার্ক পরীক্ষায় কার্যকরভাবে কর্মক্ষমতা উন্নত করতে হালকা বিভক্তকারী মাধ্যমে অনুপ্রবেশ করা যেতে পারে।
ZCOTDR-6800 সিরিজ প্রধানত অপটিক্যাল ফাইবার এবং তারের দৈর্ঘ্য, ক্ষতি এবং সংযোগ মান পরিমাপ করতে ব্যবহৃত হয়। এটি ব্যাপকভাবে প্রকৌশল নির্মাণ, লাইন রক্ষণাবেক্ষণ পরীক্ষা,জরুরী মেরামত, অপটিক্যাল ফাইবার এবং অপটিক্যাল ক্যাবলের উন্নয়ন ও উৎপাদন পরিমাপ। এটি প্রধানত শহুরে ট্রাঙ্ক লাইন, ব্যাকবোন নেটওয়ার্ক এবং মেট্রোপলিটন এরিয়া নেটওয়ার্কে ব্যবহৃত হয়।

পণ্যের বৈশিষ্ট্য

• কোয়াড-কোর প্রসেসর, লিনাক্স সিস্টেম, মসৃণ নিয়ন্ত্রণ

• মিনি ইভেন্ট ব্লাইন্ড এলাকা 0.8m, সর্বোচ্চ গতিশীল পরিসীমা 45dB

• বড় স্টোরেজ ক্ষমতা, অভ্যন্তরীণ স্টোরেজ >12GB

• এক ক্লিকে পিডিএফ টেস্ট এবং ডায়াগনস্টিক রিপোর্ট তৈরি করুন

• এইচডি মাল্টি-টাচ ক্যাপাসিটিভ স্ক্রিন, রেজোলিউশন 1024X600

• পিওএন নেটওয়ার্ক স্প্লিটার পরীক্ষা, 1/64 পর্যন্ত সমর্থন

• স্ট্যান্ডার্ড এসওআর ফাইল আউটপুট ফরম্যাট

• ফাইলের নাম চীনা এবং ইংরেজি উভয় আউটপুট করা যেতে পারে

• OTDR/VFL/LS/OPM/ইভেন্ট ম্যাপ/লস টেস্ট একীভূত করুন
/End Face Identifier/Ethernet Remote/Network পরীক্ষা

কারিগরি বিবরণ

ZCOTDR-6800 OTDR

মডেল

এস১

এস২

ডি১

ডি২

ডি৩

ডি৪

টি২

টি৩

টি৪

এফ১

এম১

এস এম ১

প্রকার

এস এম

এম এম

এসএম/এমএম

তরঙ্গদৈর্ঘ্য

১৬৫০ এনএম

১৩১০ এনএম
১৫৫০nm

১৩১০ এনএম
১৪৯০nm
১৫৫০nm

১৩১০ এনএম
১৫৫০nm
১৬২৫ এনএম

১৩১০ এনএম
/১৫৫০nm
/১৬৫০nm

১৩১০ এনএম
১৪৯০nm
১৫৫০nm
১৬২৫ এনএম

৮৫০nm
১৩০০ এনএম

৮৫০nm
১৩০০ এনএম
১৩১০ এনএম
১৫৫০nm

MaxDynamic Range ((ডিবি)

32
30

35
33

38
36

42
40

45
43

38
36
36

32
30
30

42
40
40

37
35
35
35

26
28

26
28
35
33

ইভেন্ট ব্লাইন্ড অঞ্চল

১ মিটার

0.8 মিটার

১ মিটার

0.8 মিটার

১ মিটার

ATT অন্ধ অঞ্চল

৫ মিটার

৪ মিটার

৫ মিটার

৪ মিটার

৫ মিটার

পরীক্ষার পরিসীমা

১০০ মিটার/৫০০ মিটার/১.২৫ কিমি/২.৫ কিমি/৫ কিমি/৫ কিমি/১০ কিমি/২০ কিমি/৪০ কিমি/৮০ কিমি/১২৫ কিমি/২৬০ কিমি/4২০ কিমি

পালস প্রস্থ

3ns/5ns/10ns/20ns/30ns/50ns/80ns/100ns/200ns/300ns/500ns/800ns/1us/2us/3us/5us/8us/10us/20us

পরিসীমাগত নির্ভুলতা

± ((০.৭৫ মি + নমুনা ব্যবধান + ০.০০৫%xপরীক্ষা দূরত্ব)

ক্ষতির নির্ভুলতা

±0.01 ডিবি/ডিবি

সর্বাধিক নমুনা পয়েন্ট

≥256k

নমুনা রেজোলিউশন

0.০৫ মিটার-৪ মিটার

ওটিডিআর

প্রতিফলন নির্ভুলতা

0.03 ডিবি/ডিবি

ফাইল ফরম্যাট

এসওআর স্ট্যান্ডার্ড ফাইল ফরম্যাট

ক্ষতি বিশ্লেষণ

৪ পয়েন্ট পদ্ধতি /৫ পয়েন্ট পদ্ধতি

লেজার নিরাপত্তা স্তর

ক্লাস ২

রিফ্রেশ রেট

৩ হার্জ (টাইপ)

তথ্য সঞ্চয়স্থান

≥১২ জিবি

সংযোগকারী

এফসি/ইউপিসি (ইন্টারচেঞ্জযোগ্য এসসি,এসটি)

ওপিএম

তরঙ্গদৈর্ঘ্যের পরিসীমা

৮০০nm থেকে ১৭০০nm

সংযোগকারী

ইউনিভার্সাল এফসি/এসসি/এসটি

পরীক্ষার পরিধি

-50dBm~+26dBm/-70dBm~+10dBm

অনিশ্চয়তা

±৫%

ক্যালিব্রেশন তরঙ্গদৈর্ঘ্য

850nm/980nm/1300nm/1310nm/1490nm/1550nm/1625nm/1650nm

তরঙ্গদৈর্ঘ্য

OTDR আউটপুট তরঙ্গদৈর্ঘ্যের সাথে সামঞ্জস্যপূর্ণ

আউটপুট পাওয়ার

≥-5dBm

স্থিতিশীলতা

CW, +0.5dB/15min (পূর্বগরম করার 15 মিনিটের পর পরীক্ষা)

সংযোগকারী

এফসি/ইউপিসি ((পরিবর্তনযোগ্য এসসি,এসটি)

ভিএফএল

তরঙ্গদৈর্ঘ্য

650nm士20nm

আউটপুট পাওয়ার

≥10 mW

মোড

CW/1Hz/2Hz

সংযোগকারী

এফসি/ইউপিসি ((পরিবর্তনযোগ্য এসসি,এসটি)

অপটিক্যাল লসটেস্ট সূচকটি উপরের আলোর উৎস এবং অপটিক্যাল পাওয়ার মিটার সূচককে বোঝায়।

অন্যান্য

প্রদর্শন

৭ ইঞ্চি রঙিন টাচ স্ক্রিন, রেজোলিউশন ১০২৪x৬০০

পাওয়ার সাপ্লাই

এসি/ডিসি অ্যাডাপ্টারঃ ইনপুটঃ 100V~240V, 50/60Hz,0.6A, Qutput: 12V-19v, 15A, লিথিয়াম ব্যাটারিঃ 7.4v, 5200mAh

কাজের তাপমাত্রা

-১০°সি~+৫০°সি

সংরক্ষণের তাপমাত্রা

40°C~+70°C

আপেক্ষিক আর্দ্রতা

০-৯৫% অ-কন্ডেনসিং

ওজন

< ১.২ কেজি

আকার

227mmx160mmx70mm

ডেটা ইন্টারফেস

ইউএসবি-এক্স২, টাইপ-সি পোর্ট, আরজে৪৫ ল্যান ১০০/১০০০ এমবিট/সেকেন্ড

শক্তি অপচয়

<6W

হোস্টের ফাংশনঃ OTDR/OPM/FL/LS/ইভেন্ট ম্যাপ/ফাইবার এন্ড ডিটেকশন/অপটিক্যাল লস টেস্ট/Ethemet Remote/Network test

কনফিগারেশন তালিকা

না।

নাম

পরিমাণ

মন্তব্য

হোস্ট

এসি/ডিসি অ্যাডাপ্টার

ইউ ডিস্ক (বিশ্লেষণ সফটওয়্যার/ব্যবহারকারীর ম্যানুয়াল সহ)

ডাটা লাইন

OTDR SC অ্যাডাপ্টার

ওপিএম এসসি অ্যাডাপ্টার

ব্যবহারকারীর নির্দেশিকা

ক্যালিব্রেশন সার্টিফিকেট

সার্টিফিকেট/ ওয়ারেন্টি কার্ড

বিশুদ্ধ কাঠের টুকরো

চামড়ার কব্জি

যন্ত্রের জন্য বিশেষ ব্যাকপ্যাক
