24AWG RS485 ইন্ডাস্ট্রিয়াল কমিউনিকেশন ক্যাবল ফয়েল+ব্রেড শিল্ড এবং উচ্চ ইএমআই প্রতিরোধের জন্য 120Ω প্রতিবন্ধকতা সহ

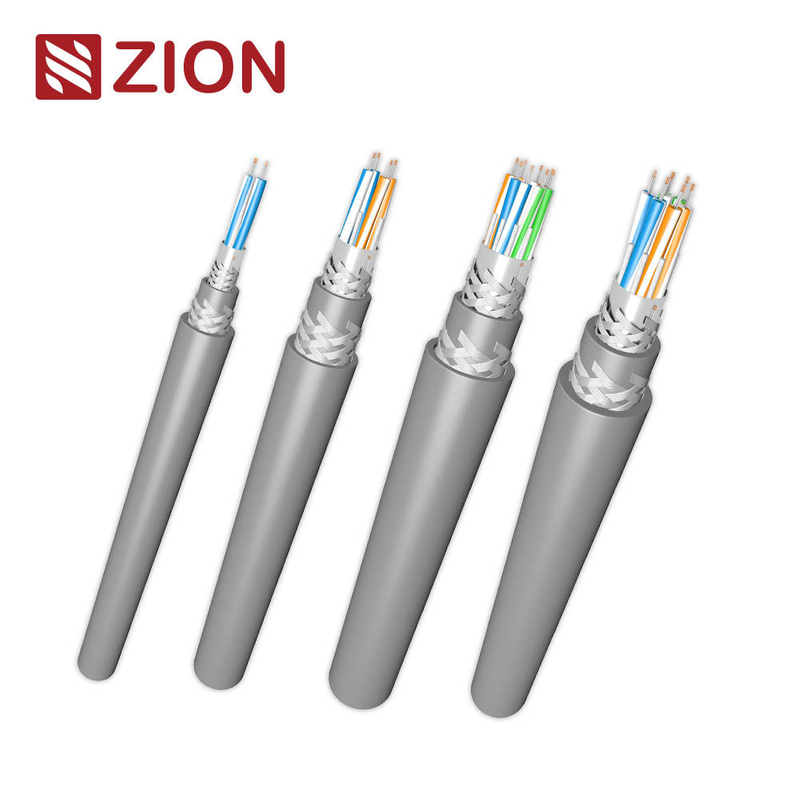

24AWG RS485 Industrial Communication Cable with Foil+Braid Shield and 120Ω Impedance for High EMI Resistance
24AWG RS485 Industrial Communication Cable with Foil+Braid Shield and 120Ω Impedance for High EMI Resistance
বেসিক ইনফরমেশন
উৎপত্তি স্থল: নিংবো, সাংহাই
পরিচিতিমুলক নাম: hellosignal
মডেল নম্বার: আরএস-485
ন্যূনতম চাহিদার পরিমাণ: 10 কিমি
প্যাকেজিং বিবরণ: রোল, কাঠের স্পুল, শক্ত কাগজ, প্যালেট
ডেলিভারি সময়: সাধারণত 25 কার্যদিবস
ভালো দাম এখন যোগাযোগ
বিস্তারিত তথ্য
বিশেষভাবে তুলে ধরা:

24AWG RS485 ক্যাবল

,

ফয়েল+ব্রেড শিল্ড ইন্ডাস্ট্রিয়াল কমিউনিকেশন ক্যাবল

,

120Ω RS485 ডাটা ক্যাবল

পণ্যের বর্ণনা

RS485 কেবল 24AWG সিরিজ | 1–4 জোড়া | ফয়েল+ব্রেড শিল্ড | LSZH / CMP / PE | 120Ω
RS485 ইন্ডাস্ট্রিয়াল কেবল সিরিজ - 24AWG, 1-4 জোড়া
ফয়েল + ব্রেড শিল্ড • LSZH / PVC CMP / FEP CMP / PE জ্যাকেট • 120Ω
উপলব্ধ মডেল: 732011 • 732013 • 732014 • 732021 • 732023 • 732024 • 732025 • 732031 • 732041
ZION COMMUNICATION-এর RS485 24AWG প্রিমিয়াম সিরিজ RS485/RS422 সিরিয়াল ডেটা নেটওয়ার্কের জন্য ডিজাইন করা শিল্প-গ্রেডের, উচ্চ-EMI-প্রতিরোধী যোগাযোগ ক্যাবলের একটি সম্পূর্ণ পরিসীমা সরবরাহ করে। এই সিরিজে ডাবল শিল্ডিং (ফয়েল + টিনযুক্ত কপার ব্রেড), FPE ইনসুলেশন এবং বিভিন্ন জ্যাকেট বিকল্প যেমন বিল্ডিং সুরক্ষার জন্য LSZH (Eca), প্লেনাম ইনস্টলেশনের জন্য CMP-রেটেড PVC/FEP এবং চাহিদাপূর্ণ পরিবেশের জন্য PE জ্যাকেট অন্তর্ভুক্ত করা হয়েছে।
PLC, Modbus, BMS/HVAC, ইন্সট্রুমেন্টেশন, অ্যাক্সেস কন্ট্রোল, ফায়ার অ্যালার্ম সিস্টেম এবং শিল্প অটোমেশনের জন্য আদর্শ।
সিরিজের প্রধান বৈশিষ্ট্য
  • কম অ্যাটেনিউয়েশন এবং শক্তিশালী সিগন্যাল অখণ্ডতার জন্য 24AWG স্ট্র্যান্ডেড টিনযুক্ত কপার কন্ডাক্টর
  • ডাবল শিল্ডেড: শক্তিশালী EMI/RFI প্রতিরোধের জন্য অ্যালুমিনিয়াম ফয়েল + টিনযুক্ত কপার ব্রেড
  • RS485/RS422 মাল্টি-ড্রপ নেটওয়ার্কের জন্য 120Ω বৈশিষ্ট্যপূর্ণ ইম্পিডেন্স
  • দীর্ঘ-দূরত্বের যোগাযোগের জন্য কম ক্যাপাসিট্যান্স
  • বিভিন্ন ইনস্টলেশন প্রয়োজনীয়তার জন্য একাধিক জ্যাকেট উপাদান:
    • LSZH (Eca): বিল্ডিং এবং পাবলিক স্পেসের জন্য কম-ধোঁয়াশা, হ্যালোজেন-মুক্ত
    • PVC CMP: অগ্নি-নিরাপদ বায়ুচলাচল স্থানের জন্য প্লেনাম-রেটেড
    • FEP CMP: উচ্চ-কার্যকারিতা সম্পন্ন অগ্নি-প্রতিরোধী প্লেনাম কেবল
    • PE জ্যাকেট: রুক্ষ আউটডোর/শিল্প পরিবেশ
  • অপারেটিং তাপমাত্রা: -20°C থেকে +60°C
  • VFDs, মোটর এবং উচ্চ EMI নয়েজের পরিবেশে স্থিতিশীল কর্মক্ষমতা
সাধারণ অ্যাপ্লিকেশন
  • RS485 / RS422 সিরিয়াল কমিউনিকেশন বাস
  • Modbus RTU / BACnet MS/TP ফিল্ড নেটওয়ার্ক
  • PLC অটোমেশন এবং শিল্প নিয়ন্ত্রণ ব্যবস্থা
  • বিল্ডিং ম্যানেজমেন্ট সিস্টেম (BMS)
  • HVAC নিয়ন্ত্রণ ও পর্যবেক্ষণ
  • অ্যাক্সেস কন্ট্রোল / CCTV / নিরাপত্তা ব্যবস্থা
  • ফায়ার অ্যালার্ম সিগন্যাল বিতরণ (CMP/LSZH মডেল)
  • সেন্সর, ইন্সট্রুমেন্টেশন এবং প্রক্রিয়া নিয়ন্ত্রণ তারের সংযোগ
কেবল নির্মাণ
উপাদান বর্ণনা
কন্ডাক্টর 24AWG স্ট্র্যান্ডেড টিনযুক্ত কপার
জোড়া গঠন কালার-কোডেড ইনসুলেশন সহ টুইস্টেড জোড়া
ইনসুলেশন FPE (ফোম পলিইথিলিন)
শিল্ড #1 অ্যালুমিনিয়াম ফয়েল (100% কভারেজ)
শিল্ড #2 টিনযুক্ত কপার ব্রেড
ড্রেইন তার স্ট্র্যান্ডেড টিনযুক্ত কপার ড্রেইন তার
জ্যাকেট বিকল্প LSZH Eca / PVC CMP / FEP CMP / PE
রঙ স্ট্যান্ডার্ড গ্রে (অন্যান্য ঐচ্ছিক)
রিপকর্ড অন্তর্ভুক্ত
বৈদ্যুতিক বৈশিষ্ট্য (সিরিজের সাধারণ)
বৈশিষ্ট্য মান
ডিসি প্রতিরোধ ক্ষমতা ~24 Ω/1000 ft (78.7 Ω/km)
ক্যাপাসিট্যান্স (কন্ডাক্টর-কন্ডাক্টর) 12.8 pF/ft (42 pF/m)
ক্যাপাসিট্যান্স (কন্ডাক্টর-শিল্ড) 75-76 pF/m সাধারণ
বৈশিষ্ট্যপূর্ণ ইম্পিডেন্স 120 Ω
প্রচার বেগ ~78%
ভোল্টেজ রেটিং 300 V
যান্ত্রিক ও পরিবেশগত
বৈশিষ্ট্য মান
অপারেটিং তাপমাত্রা -20°C থেকে +60°C
বাঁক ব্যাসার্ধ ≥ 10 × O.D.
পরিবেশগত উপযুক্ততা ইনডোর / শিল্প / প্লেনাম / LSZH নিরাপদ অঞ্চল
অ্যাপ্লিকেশন রুটিং নালী, ট্রে, প্লেনাম এলাকা, সরঞ্জাম কক্ষ
মডেল নির্বাচন টেবিল -- 24AWG (1P-4P)
(প্রয়োজনে আমি স্প্রেডশিট থেকে O.D. এবং ওজন মান স্বয়ংক্রিয়ভাবে পূরণ করতে পারি)
মডেল জোড়া জ্যাকেট প্রকার শিল্ডিং নমিনাল O.D. অ্যাপ্লিকেশন
732011 1P LSZH Eca ফয়েল + ব্রেড 0.270 ইঞ্চি (সনাক্ত) BMS, HVAC, সিগন্যাল নিয়ন্ত্রণ
732013 1P PVC CMP ফয়েল + ব্রেড (ডেটা নিষ্কাশনযোগ্য) প্লেনাম অগ্নি-নিরাপদ RS485
732014 1P FEP CMP ফয়েল + ব্রেড (ডেটা নিষ্কাশনযোগ্য) উচ্চ-তাপমাত্রা প্লেনাম তারের সংযোগ
732021 2P LSZH Eca ফয়েল + ব্রেড (ডেটা নিষ্কাশনযোগ্য) মাল্টি-চ্যানেল BMS/HVAC
732023 2P PVC CMP ফয়েল + ব্রেড (ডেটা নিষ্কাশনযোগ্য) ফায়ার অ্যালার্ম / FA প্যানেল
732024 2P FEP CMP ফয়েল + ব্রেড (ডেটা নিষ্কাশনযোগ্য) প্লেনাম, উচ্চ-EMI এলাকা
732025 2P PE জ্যাকেট ফয়েল + ব্রেড (ডেটা নিষ্কাশনযোগ্য) হালকা আউটডোর/শিল্প
732031 3P LSZH Eca ফয়েল + ব্রেড (ডেটা নিষ্কাশনযোগ্য) বিল্ডিং অটোমেশন
732041 4P LSZH Eca ফয়েল + ব্রেড (ডেটা নিষ্কাশনযোগ্য) RS485 মাল্টি-নোড নেটওয়ার্ক
স্ট্যান্ডার্ড ও সম্মতি
  • UL/NEC CMP-রেটেড বিকল্প উপলব্ধ
  • EU বিল্ডিং নিরাপত্তা সম্মতির জন্য LSZH Eca
  • RoHS 2 (2011/65/EU) অনুবর্তী
  • CE চিহ্নিতকরণ (নিম্ন ভোল্টেজ নির্দেশিকা)
  • ফ্লেম টেস্ট (VW-1 / CMP / LSZH Eca মডেলের উপর নির্ভর করে)
