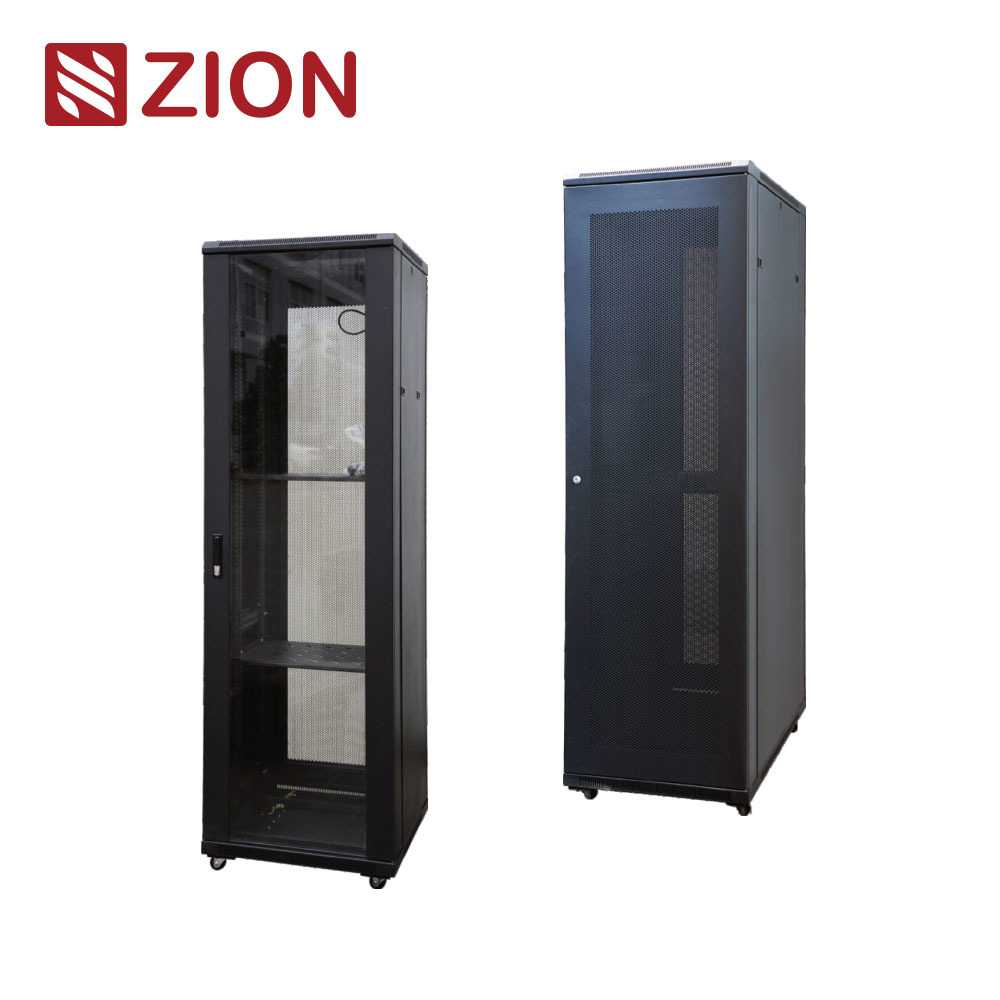

ZE স্থায়ী নেটওয়ার্ক ক্যাবিনেট
সহজ কাঠামোগত নকশা, ঢালাই করা ইস্পাত ফ্রেম, নমনীয় মাউন্ট, এবং নেটওয়ার্ক, টেলিকম, নিরাপত্তা, এবং ডেটা যোগাযোগ স্থাপনার জন্য ফ্ল্যাট-প্যাক লজিস্টিক সহ একটি হালকা দায়িত্ব প্রান্ত মন্ত্রিসভা।
নেটওয়ার্ক ইঞ্জিনিয়ার
এজ অবকাঠামো টিম
সিস্টেম ইন্টিগ্রেটর
টেলিযোগাযোগ প্রকল্প পরিচালক
ক্রয় দল
সুবিধা পরিচালকগণ
দ্রুত ডেলিভারি
- নেটওয়ার্ক, টেলিকম, নিরাপত্তা এবং ডেটা যোগাযোগ সরঞ্জামগুলির জন্য ডিজাইন করা হালকা-ডুয়িং প্রান্তের ক্যাবিনেট যেখানে সহজ কাঠামো এবং ব্যবহারিক স্থাপনার বিষয়টি গুরুত্বপূর্ণ।
- ঝালাই করা ফ্রেম, নিয়মিত মাউন্ট রেল, অপসারণযোগ্য প্যানেল এবং টেম্পারেড গ্লাসের সামনের দরজা সহজেই ইনস্টলেশন এবং রক্ষণাবেক্ষণকে সমর্থন করে।
- ফ্ল্যাট-প্যাক ডেলিভারি শিপিংয়ের পরিমাণকে প্রায় 40% এ হ্রাস করে, এটি ব্যয়-সংবেদনশীল প্রান্ত এবং বিতরণ প্রকল্পগুলির জন্য একটি ব্যবহারিক পছন্দ করে।
বিষয়বস্তু
- পণ্যের সংক্ষিপ্ত বিবরণ
- মূল বৈশিষ্ট্য
- টেকনিক্যাল স্পেসিফিকেশন
- অ্যাপ্লিকেশন দৃশ্যকল্প
- সিদ্ধান্তের নিয়ম / ইঞ্জিনিয়ারের শর্টকাট
- মডেল এবং আকার নির্বাচন
- খরচ, ঝুঁকি এবং রক্ষণাবেক্ষণ
- সিদ্ধান্ত
■1) পণ্যের সারসংক্ষেপ
ZE স্ট্যান্ডিং নেটওয়ার্ক ক্যাবিনেট একটি সহজ এবং সুনির্দিষ্ট কাঠামোগত নকশা সঙ্গে একটি হালকা দায়িত্ব প্রান্ত ক্যাবিনেট হিসাবে অবস্থান করা হয়। এটি নেটওয়ার্ক, টেলিকম, নিরাপত্তা,এবং তথ্য যোগাযোগ সরঞ্জাম যেখানে বাস্তব ইনস্টলেশন এবং নিয়ন্ত্রিত খরচ ভারী দায়িত্ব overbuild চেয়ে বেশি গুরুত্বপূর্ণ.
এর মূল্য সহজঃ ঝালাই ফ্রেম স্থিতিশীলতা, নমনীয় মাউন্ট কাঠামো, মৌলিক ক্যাবল ব্যবস্থাপনা প্রস্তুতি, এবং সমতল প্যাক পরিবহন দক্ষতা। বিতরণ সাইট এবং প্রান্ত স্থাপনার জন্য,যে ভারসাম্য প্রায়ই প্রকল্পের প্রকৃতপক্ষে প্রয়োজন চেয়ে একটি বৃহত্তর মন্ত্রিসভা শ্রেণী কেনার চেয়ে বেশি গুরুত্বপূর্ণ.
মাঠের বাস্তবতা
এজ এবং শাখা স্থাপনার জন্য সাধারণত সর্বাধিক ক্যাবিনেটের বেধ বা প্রিমিয়াম দরজার জটিলতার চেয়ে সরলতা, মালবাহী দক্ষতা এবং কার্যকর অ্যাক্সেসের বিষয়ে বেশি যত্নশীল।
ব্যবহারিক নিয়ম
যদি আপনার সাইটটি মাঝারি সরঞ্জাম লোড বহন করে এবং অর্থনৈতিক রোলআউট প্রয়োজন হয়, তবে ভারী র্যাক প্ল্যাটফর্মের ডিফল্টের পরিবর্তে বাস্তব ব্যবহারের ক্ষেত্রে আকারযুক্ত একটি হালকা দায়িত্বের প্রান্তের ক্যাবিনেট চয়ন করুন।
■২) মূল বৈশিষ্ট্য
জেডই সিরিজটি সহজ মোতায়েন, অ্যাক্সেসযোগ্য রক্ষণাবেক্ষণ এবং হালকা দায়িত্বের প্রান্ত ব্যবহারের চারপাশে ডিজাইন করা হয়েছে।এর মূল বৈশিষ্ট্যগুলি এমন প্রকল্পগুলিকে সমর্থন করে যা সম্পূর্ণ সার্ভার-গ্রেডের আবাসনের ব্যয় এবং ওজন ছাড়াই নির্ভরযোগ্য ইনস্টলেশন প্রয়োজন.
| বৈশিষ্ট্য |
ডিজাইন পয়েন্ট |
ইঞ্জিনিয়ারিং মূল্য |
| সুনির্দিষ্ট কাঠামোগত নকশা |
ঝালাই কাঠামো কাঠামো |
প্রান্ত সরঞ্জাম ইনস্টলেশনের জন্য স্থিতিশীল মৌলিক সমর্থন প্রদান করে |
| ফ্ল্যাট প্যাকিং পরিবহন |
আনম্যাসেড শিপিং ভলিউম প্রায় 40% হ্রাস করে |
রোলআউট প্রকল্পে মালবাহী ও স্টোরেজ খরচ কমাতে সহায়তা করে |
| টেম্পারেড গ্লাস ফ্রন্ট ডোর |
১৮০ ডিগ্রি ওপেন |
দৃশ্যমানতা এবং সামনের রক্ষণাবেক্ষণ অ্যাক্সেস উন্নত করে |
| অপসারণযোগ্য প্যানেল |
সাইড প্যানেল এবং পিছনের দরজা লক সহ |
ফিল্ড টিমের জন্য পরিষেবা অ্যাক্সেস দ্রুত করে তোলে |
| পা এবং ক্যাস্টার |
স্থিতিশীলতার জন্য নিয়মিত পা, গতিশীলতার জন্য রোলার |
ক্যাবিনেট আন্দোলন এবং চূড়ান্ত অবস্থান সমর্থন করে |
| ক্যাবল ম্যানেজমেন্ট প্রস্তুত |
উপরের প্রবেশদ্বার এবং সামঞ্জস্যযোগ্য নীচের ক্যাবল প্রবেশদ্বার |
প্রান্তিক সাইটগুলিতে ইনস্টলেশন পরিষ্কারের উন্নতি করে |
| সামঞ্জস্যযোগ্য মাউন্ট রেল |
এস আকৃতির প্রোফাইল এগিয়ে এবং পিছনে সরাতে |
আরো সরঞ্জাম গভীরতা সমন্বয় ফিট করে |
| আনুষাঙ্গিক সামঞ্জস্যপূর্ণ |
স্ট্যান্ডার্ড র্যাক আনুষাঙ্গিক সমর্থন করে |
সাধারণ আপগ্রেডের জন্য সময় ধরে ব্যবহারযোগ্য মন্ত্রিসভা রাখে |
মূল শিক্ষা
জেডই ক্যাবিনেটটি ব্যবহারিক প্রান্ত স্থাপনের জন্য নির্মিত হয়েছেঃ সহজ কাঠামো, মাঝারি লোডিং, কার্যকর তারের অ্যাক্সেস এবং কম পরিবহন ব্যয়।
■৩) প্রযুক্তিগত বিবরণী
ইঞ্জিনিয়ার এবং ক্রেতাদের জন্য, এখানে সবচেয়ে গুরুত্বপূর্ণ থ্রেশহোল্ডারগুলি হ'ল উপাদানটির বেধ, স্ট্যাটিক লোডিং ক্ষমতা, মানগুলির সাথে সম্মতি এবং নির্মাণ স্তরটি প্রত্যাশিত সাইটের সাথে মেলে কিনা।ZE সিরিজ স্পষ্টভাবে ভারী ক্যাবিনেটের নীচে অবস্থিত, যা দরকারী যখন আপনি একটি হালকা, আরো অর্থনৈতিক ঘের চান।
| পয়েন্ট |
স্পেসিফিকেশন |
নির্বাচনের অর্থ |
| কাঠামোর উপাদান |
এসপিসিসি উচ্চমানের ঠান্ডা ঘূর্ণিত ইস্পাত |
হালকা-ডুয়িং আবরণ নির্মাণের জন্য উপযুক্ত বেস উপাদান |
| মাউন্ট প্রোফাইল বেধ |
2.0 মিমি |
এমনকি একটি হালকা ক্যাবিনেট প্ল্যাটফর্মে নির্ভরযোগ্যতা মাউন্ট করার জন্য দরকারী |
| ফ্রেম এবং মাউন্ট কোণ বেধ |
1.২ মিমি |
সার্ভার-গ্রেড প্ল্যাটফর্মের তুলনায় হালকা দায়িত্ব ব্যবহারের জন্য ক্যাবিনেট লক্ষ্য করা হয় দেখায় |
| সামনের দরজার সীমানার বেধ |
1.২ মিমি |
মৌলিক দরজা শক্তি এবং serviceability সমর্থন করে |
| অন্যান্য অংশের বেধ |
0.8 মিমি |
ক্যাবিনেটের ওজন এবং খরচ কম রাখতে সাহায্য করে |
| সারফেস ট্রিটমেন্ট |
ডিগ্রেসিং → পিকলিং → ফসফেটিং → ইলেক্ট্রোস্ট্যাটিক পাউডার লেপ |
সমাপ্তি ধারাবাহিকতা এবং জারা প্রতিরোধের উন্নতি করে |
| স্ট্যাটিক লোডিং ক্ষমতা |
৩০০ কেজি পর্যন্ত |
হালকা কাজের জন্য প্রান্ত ব্যবহারের জন্য মূল সিদ্ধান্তের প্রান্তিক |
| সুরক্ষা স্তর |
আইপি ২০ |
অভ্যন্তরীণ নিয়ন্ত্রিত পরিবেশে উপযুক্ত |
| মানদণ্ডের সম্মতি |
ANSI/EIA RS-310-D, IEC 60297-2, DIN 41491 পার্ট 1 & পার্ট 7, GB/T 3047.2-92 |
গ্লোবাল 19 ইঞ্চি র্যাক সরঞ্জাম সঙ্গে সামঞ্জস্য সমর্থন করে |
মাঠের বাস্তবতা
৩০০ কেজি স্ট্যাটিক লোড রেটিং এখানে আসল সীমানা রেখা। এটি জেডইকে অনেক প্রান্ত এবং শাখা অ্যাপ্লিকেশনগুলির জন্য উপযুক্ত করে তোলে, তবে ভারী ঘন সার্ভার স্থাপনার জন্য নয়।
ব্যবহারিক নিয়ম
আপনি যখন নমনীয় মাউন্ট এবং কম লজিস্টিক খরচ সহ একটি হালকা মন্ত্রিসভা চান তখন ZE নির্বাচন করুন। যখন সরঞ্জাম ওজন বা ঘনত্ব উল্লেখযোগ্যভাবে বৃদ্ধি পায় তখন একটি ভারী সিরিজে যান।
■4) অ্যাপ্লিকেশন দৃশ্যকল্প
জেডই সিরিজটি এজ এবং বিতরণ করা স্থাপনার জন্য সবচেয়ে উপযুক্ত যেখানে সরঞ্জাম লোডিং মাঝারি এবং ইনস্টলেশন সরলতা গুরুত্বপূর্ণ। এটি শাখা কক্ষ, টেলিকম এজ সাইট,নিরাপত্তা নোড, এবং ছোট কমিউনিকেশন ক্যাবিনেট।
| প্রয়োগ |
সাধারণ চাহিদা |
মন্ত্রিসভার সুপারিশকৃত ফোকাস |
| এজ নেটওয়ার্ক সাইট |
অ্যাক্সেসযোগ্য রক্ষণাবেক্ষণ সহ কম্প্যাক্ট কাঠামোগত আবাসন |
ব্যবহারিক গভীরতা এবং সহজ তারের এন্ট্রি পরিকল্পনা ব্যবহার করুন |
| টেলিকম রুম |
মিশ্র যোগাযোগ সরঞ্জামের জন্য নির্ভরযোগ্য সমর্থন |
রেল সামঞ্জস্য এবং দরজা অ্যাক্সেস অগ্রাধিকার দিন |
| নিরাপত্তা ব্যবস্থা |
সরল, সংগঠিত সরঞ্জাম মাউন্ট |
প্যানেল অ্যাক্সেস এবং পরিচালনাযোগ্য লোড উপর ফোকাস |
| ডেটা যোগাযোগের নোড |
হালকা দায়িত্ব নির্মাণের সাথে স্ট্যান্ডার্ড 19-ইঞ্চি সামঞ্জস্য |
ভবিষ্যতে অতিরিক্ত স্থান জন্য সঠিক ইউ উচ্চতা এবং গভীরতা চয়ন করুন |
| শাখা / বিতরণ |
অর্থনৈতিক প্রবর্তন এবং পরিবহন দক্ষতা |
ফ্ল্যাট প্যাকেজ বিতরণের সুবিধা নিন |
■৫) সিদ্ধান্ত গ্রহণের নিয়ম / ইঞ্জিনিয়ারের শর্টকাট
নির্বাচনের মূল প্রশ্নটি হল না যে ZE একটি ভারী ক্যাবিনেটের চেয়ে সস্তা। আসল প্রশ্নটি হল আপনার প্রকল্পের জন্য ZE সরবরাহ করার জন্য ডিজাইন করা হয়েছে তার চেয়ে বেশি কাঠামোগত মার্জিন প্রয়োজন কিনা।অনেক প্রান্তিক সাইটের জন্যউত্তর হচ্ছে না।
| যদি আপনার প্রজেক্ট এরকম হয় |
প্রধান উদ্বেগ |
আরও ভাল পছন্দ |
কেন? |
| মাঝারি সরঞ্জাম লোড সঙ্গে শাখা বা প্রান্ত সাইট |
ব্যয়-কার্যকর মোতায়েন |
ZE হালকা-ডুয়িং প্রান্তের ক্যাবিনেট |
মাঝারি লোড এবং ব্যবহারিক রোলআউট চাহিদা মেলে |
| কম মালবাহী এবং সহজ বিতরণ বিতরণ প্রয়োজন |
সরবরাহ |
ফ্ল্যাট প্যাকিং পরিবহন মডেল |
শিপমেন্টের পরিমাণ উল্লেখযোগ্যভাবে হ্রাস করে |
| ঘন ঘন সামনের অ্যাক্সেস এবং দৃশ্যমান সরঞ্জাম চেক প্রয়োজন |
রক্ষণাবেক্ষণ সুবিধা |
১৮০ ডিগ্রি খোলার সাথে হার্ম গ্লাসের সামনের দরজা |
অ্যাক্সেসযোগ্যতা এবং পরিদর্শন দৃশ্যমানতা উন্নত করে |
| এক ক্যাবিনেটে মিশ্র ডিভাইস গভীরতা |
মাউন্ট নমনীয়তা |
নিয়মিত এস আকৃতির মাউন্ট রেল |
বিভিন্ন সরঞ্জামের গভীরতার জন্য আরও উপযুক্ত |
| ভারী সার্ভার, ঘন ব্যাটারি, বা উচ্চ ভর সরঞ্জাম |
লোড মার্জিন |
পরিবর্তে একটি ভারী মন্ত্রিসভা প্ল্যাটফর্ম চেক করুন |
300 কেজি স্ট্যাটিক লোড ZE এর ব্যবহারযোগ্য সীমা নির্ধারণ করে |
| বড় মডেল এবং ভবিষ্যতে তারের সম্প্রসারণের প্রয়োজন |
স্থান পরিকল্পনা |
800 মিমি প্রস্থের পরিবার এবং গভীর মডেল নির্বাচন করুন |
ইনস্টলেশন নমনীয়তা এবং অতিরিক্ত ক্ষমতা উন্নত |
ইঞ্জিনিয়ারের শর্টকাট
জেডই সবচেয়ে ভালো কাজ করে যখন প্রকল্পের ওজন মাঝারি হয়, অবস্থান অনুযায়ী বিতরণ করা হয় এবং মালবাহী বা রোলআউট খরচের প্রতি সংবেদনশীল থাকে।
ক্রেতা এর শর্টকাট
আপনি যখন সর্বনিম্ন ব্যবহারিক ক্যাবিনেটের শ্রেণি চান তখন ZE ব্যবহার করুন যা এখনও স্থিতিশীল কাঠামো, নিয়মিত মাউন্ট এবং স্ট্যান্ডার্ড আনুষাঙ্গিক সামঞ্জস্যতা দেয়।
■6) মডেল এবং আকার নির্বাচন
ZE সিরিজটি 18U থেকে 47U পর্যন্ত বিস্তৃত প্রস্থ, গভীরতা এবং উচ্চতার সমন্বয় সরবরাহ করে।এবং 600 মিমি বা 800 মিমি প্রস্থ সঠিক ইনস্টলেশন আরাম দেয় কিনা.
| ইউ রেঞ্জ |
600 মিমি প্রস্থ উদাহরণ |
800 মিমি প্রস্থ উদাহরণ |
সাধারণ ব্যবহার |
| 18U / 22U |
ZE6618 / ZE6818 / ZE6918 / ZE6018; ZE6622 / ZE6822 / ZE6922 / ZE6022 |
ZE8618 / ZE8818 / ZE8918 / ZE8018; ZE8622 / ZE8822 / ZE8922 / ZE8022 |
কমপ্যাক্ট এবং মাঝারি প্রান্ত সাইট |
| 27U / 32U |
ZE6627 / ZE6827 / ZE6927 / ZE6027; ZE6632 / ZE6832 / ZE6932 / ZE6032 |
ZE8627 / ZE8827 / ZE8927 / ZE8027; ZE8632 / ZE8832 / ZE8932 / ZE8032 |
সাধারণ শাখা এবং যোগাযোগ কক্ষ |
| ৩৭ ইউ / ৪২ ইউ |
ZE6637 / ZE6837 / ZE6937 / ZE6037; ZE6642 / ZE6842 / ZE6042 / ZE6242 |
ZE8637 / ZE8837 / ZE8937 / ZE8037; ZE8642 / ZE8842 / ZE8042 / ZE8242 |
বৃহত্তর প্রান্তিক নোড এবং টেলিকম ক্যাবিনেট |
| ৪৫ ইউ / ৪৭ ইউ |
ZE6645 / ZE6845 / ZE6045 / ZE6245; ZE6647 / ZE6847 / ZE6047 / ZE6247 |
ZE8645 / ZE8845 / ZE8045 / ZE8245; ZE8647 / ZE8847 / ZE8047 / ZE8247 |
উঁচু ক্যাবিনেট যেখানে হালকা-ডুয়িং কাঠামো এখনও গ্রহণযোগ্য |
নির্বাচন নোট
স্ট্যান্ডার্ড ক্যাবিনেটের রঙগুলির মধ্যে RAL 9004 এবং RAL 7035 অন্তর্ভুক্ত রয়েছে, অন্যান্য রঙগুলি উপলব্ধ। ঐচ্ছিক আনুষাঙ্গিকগুলির মধ্যে স্থির তাক, কীবোর্ড ট্রে, স্লাইডিং তাক, লাইট কিট, আর্থিং কিট, ক্যাবল এন্ট্রি ব্রাশ,এবং প্যালেট বিকল্প.
■৭) খরচ, ঝুঁকি এবং রক্ষণাবেক্ষণযোগ্যতা
ZE প্ল্যাটফর্ম মূলত খরচ-কার্যকর প্রান্ত স্থাপনার বিষয়ে।কিন্তু শুধুমাত্র যখন হালকা-ডুয়িং কাঠামো এখনও সাইটের প্রকৃত সরঞ্জাম লোড এবং রক্ষণাবেক্ষণ প্যাটার্নের সাথে মেলে.
| মূল্যায়ন ক্ষেত্র |
ভুল প্রয়োগের ঝুঁকি |
ZE ক্যাবিনেটের সুবিধা |
ব্যবহারিক প্রভাব |
| প্রকল্পের খরচ |
ভারী ক্যাবিনেটের শ্রেণীতে অতিরিক্ত ব্যয় |
হালকা দায়িত্ব অর্থনৈতিক অবস্থান |
ব্যয়-সংবেদনশীল বিতরণ স্থাপনার জন্য আরও ভাল মিল |
| সরবরাহ |
উচ্চ পরিবহন ভলিউম এবং রোলআউট ঘর্ষণ |
ফ্ল্যাট প্যাকেজ বিতরণ শিপিংয়ের পরিমাণ হ্রাস করে |
মাল্টি-সাইট প্রকল্পের জন্য মালবাহী দক্ষতা উন্নত করে |
| রক্ষণাবেক্ষণ অ্যাক্সেস |
ধীর পরিষেবা এবং অদ্ভুত সামনের / পিছনের অ্যাক্সেস |
সামনের দরজার 180° খোলার এবং অপসারণযোগ্য প্যানেল |
ইনস্টলার এবং সার্ভিস টিমের জন্য দ্রুত ক্ষেত্রের অ্যাক্সেস |
| ক্যাবল রুটিং |
বিশৃঙ্খল বা অকার্যকর ক্যাবল এন্ট্রি পরিকল্পনা |
উপরের প্রবেশদ্বার এবং সামঞ্জস্যযোগ্য নীচের প্রবেশদ্বার |
প্রান্তিক পরিবেশে আরও পরিষ্কার ইনস্টলেশন |
| লোড মার্জিন |
ZE এর ব্যবহার তার নির্ধারিত যন্ত্রপাতি ভর ছাড়িয়ে |
পরিষ্কার 300 কেজি স্ট্যাটিক লোড থ্রেশহোল্ড |
ভারী প্ল্যাটফর্মে যাওয়ার সময় নির্ধারণ করতে সাহায্য করে |
| জীবনচক্রের নমনীয়তা |
সময়ের সাথে সাথে আনুষাঙ্গিকের অসঙ্গতি |
স্ট্যান্ডার্ড র্যাক আনুষাঙ্গিক সামঞ্জস্য |
প্রয়োজনীয়তা পরিবর্তনের সাথে সাথে প্ল্যাটফর্মটি কার্যকর রাখে |
■8) উপসংহার
জেডই স্ট্যান্ডিং নেটওয়ার্ক ক্যাবিনেট একটি প্রাকটিক্যাল হালকা-ডুয়িং কেবিনেট প্রান্ত এবং বিতরণ স্থাপনার জন্য। এর ঝালাই ফ্রেম, নিয়মিত মাউন্ট কাঠামো, গ্লাস সামনের অ্যাক্সেস, তারের-প্রবেশ নমনীয়তাএবং নিম্ন কাঠামো সরবরাহ মডেল এটি দরকারী যেখানে মাঝারি সরঞ্জাম লোড এবং দক্ষ রোলআউট অগ্রাধিকার হয়.
দ্রুত নির্বাচনের জন্য, অর্ডার করার আগে ছয়টি আইটেম নিশ্চিত করুনঃ প্রয়োজনীয় ইউ উচ্চতা, ক্যাবিনেটের প্রস্থ, ক্যাবিনেটের গভীরতা, মোট সরঞ্জামের ওজন, তারের প্রবেশের দিক এবং বিতরণের পছন্দ।যে আপনি দ্রুত বলতে হবে কিনা ZE সঠিক ফিট বা প্রকল্প একটি ভারী মন্ত্রিসভা সিরিজ প্রয়োজন কিনা.
