সমস্ত ডি ইলেকট্রিক স্ব-সহায়ক আরিয়াল কেবল ADE সঙ্গে পিই বা এটি আউটার শেথ

সমস্ত ডাইলেক্ট্রিক স্ব-সমর্থনকারী এয়ার ক্যাবল এডিএসএস PE বা AT বাইরের গহ্বর সহ

দ্রুত বিবরণঃ

বর্ণনাঃ

ADSS ক্যাবলটি একটি লস টিউব স্ট্র্যান্ডেড। ফাইবারগুলি, 250μm, একটি উচ্চ উচ্চতা থেকে তৈরি একটি লস টিউব মধ্যে অবস্থিত।

মডিউল প্লাস্টিক। টিউবগুলি একটি FRP (ফাইবার রিইনফোর্সড প্লাস্টিক) এর চারপাশে একটি নন-মেটালিক

কেন্দ্রীয় শক্তি সদস্য একটি কম্প্যাক্ট এবং cicular ক্যাবল কোর মধ্যে। ক্যাবল ভরাট যৌগ সঙ্গে ভরাট করা হয় পরে, এটি পাতলা PE (পলিথিন) sheath সঙ্গে অভ্যন্তরীণ sheath হিসাবে আচ্ছাদিত করা হয়।পরে স্ট্র্যাংড স্তর

আরামাইড গ্যারেন্সগুলি শক্তির উপাদান হিসাবে অভ্যন্তরীণ গহ্বরের উপরে প্রয়োগ করা হয়, তারেরটি এর সাথে সম্পন্ন হয়

PE বা AT (অ্যান্টি-ট্র্যাকিং)যেন বাহ্যিক আবরণ।

অ্যাপ্লিকেশনঃ

• ১১০ কেভি এর নিচে উড়ন্ত বিদ্যুৎ লাইনগুলির জন্য, PE বাইরের গর্ত প্রয়োগ করা হয়।
• ১১০ কিলোভোল্ট বা তার বেশি এয়ারহেল্ড পাওয়ার লাইনের জন্য, এটি বাইরের গহ্বর প্রয়োগ করা হয়।
• আরামাইডের পরিমাণ এবং স্ট্র্যান্ডিং প্রক্রিয়ার নিবেদিত নকশা বিভিন্ন স্প্যানের চাহিদা পূরণ করতে পারে।

KT3002 PE বা AT বাইরের গহ্বরের সাথে অল ডায়েলক্ট্রিক স্ব-সমর্থনকারী এয়ার ক্যাবল (ADSS)

বর্ণনা ও মানদণ্ড

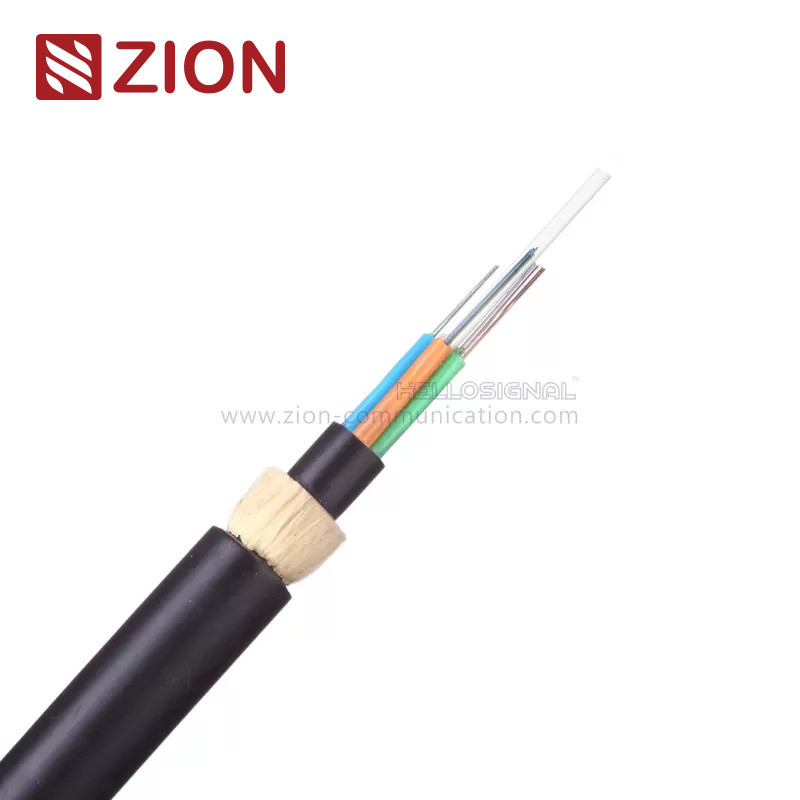

এডিএসএস ক্যাবলটি একটি ভাঁজ টিউব স্ট্র্যান্ডেড নির্মাণ হিসাবে ডিজাইন করা হয়েছে। 250μm ব্যাসার্ধের ফাইবারগুলি উচ্চ-মডুলাস প্লাস্টিকের তৈরি ভাঁজ টিউবগুলিতে রাখা হয়।এই টিউব একটি ফাইবার শক্তিশালী প্লাস্টিক (এফআরপি) কেন্দ্রীয় শক্তি সদস্য চারপাশে আটকে আছে, একটি কম্প্যাক্ট এবং বৃত্তাকার তারের কোর তৈরি করে। কোরটি সুরক্ষার জন্য একটি ফিলিং যৌগ দিয়ে ভরা হয়, তারপরে একটি পিই (পলিথিন) অভ্যন্তরীণ গহ্বর দিয়ে আচ্ছাদিত হয়।একটি স্তর আরামাইড সুতা একটি শক্তি উপাদান হিসাবে অভ্যন্তরীণ sheath উপর প্রয়োগ করা হয়, এবং তারের একটি PE বা AT (অ্যান্টি-ট্র্যাকিং) বাইরের sheath দিয়ে শেষ করা হয়।

এই তারের প্রয়োজনীয়তা পূরণIEEE 1222-2004এবংআইইসি ৬০৭৯৪-১মানদণ্ড।

বৈশিষ্ট্য

• চমৎকার যান্ত্রিক এবং তাপমাত্রা কর্মক্ষমতা।
• হাইড্রোলাইসিস প্রতিরোধের সঙ্গে উচ্চ-শক্তি লস টিউব।
• বিশেষ ভরাট যৌগ ফাইবারের সুরক্ষা নিশ্চিত করে।
• ডাবল এফআরপি প্রসার্য শক্তি বাড়ায়।
• পিই গহ্বর ইউভি প্রতিরোধী।
• হালকা ওজন, ছোট ব্যাসার্ধ, এবং ইনস্টল করা সহজ।
• দীর্ঘ বিতরণ সময় সমর্থন করে।

প্রযুক্তিগত পরামিতি

ADSS ক্যাবলের প্রযুক্তিগত পরামিতিগুলি নির্দেশ করে যে এটির বাইরের ব্যাস 13,0 মিমি, 13,6 মিমি এবং 14,5 মিমি, PE sheaths এর জন্য 132 কেজি/কিমি, 145 কেজি/কিমি,এবং ১৬৪ কেজি/কিমি, এবং 142 কেজি / কিমি, 156 কেজি / কিমি এবং 177 কেজি / কিমি এটি sheaths জন্য। সর্বোচ্চ অনুমোদিত কাজ টান শক্তি 6000 N, 10000 N, এবং 15000 N, 15000 N, 24000 N এবং 36000 N এর বিরতি শক্তি সহ.এনইএসসি স্ট্যান্ডার্ডের জন্য উপযুক্ত স্প্যানগুলি স্প্যান এ এর জন্য 230 মি থেকে 480 মি এবং স্প্যান বি এর জন্য 150 মি থেকে 320 মি পর্যন্ত, ক্যাবল স্পেসিফিকেশনের উপর নির্ভর করে।

অপটিক্যাল ফাইবারের বৈশিষ্ট্য

অপটিক্যাল ফাইবারের বৈশিষ্ট্যগুলির জন্য, একক-মোড G.652 ফাইবারের 1310 nm এ ≤0.36 dB/km এবং ≤0.22 dB/km এ 1550 nm এর ক্ষয় হয়, যখন G.655 ফাইবারের ক্ষয় ≤0 হয়।40 dB/km 1310 nm এবং ≤0.23 ডিবি/কিমি ১৫৫০ এনএম এ। মাল্টিমোড ৫০/১২৫ মাইক্রোমিটার ফাইবার ৮৫০ এনএম এ ≤৩.০ ডিবি/কিমি এবং ১৩০০ এনএম এ ≤১.০ ডিবি/কিমি ক্ষয়শীলতা প্রদর্শন করে, ৮৫০ এনএম এ ≥৬০০ মেগাহার্জ·কিমি এবং ১৩০০ এনএম এ ≥১২০০ মেগাহার্জ·কিমি ব্যান্ডউইথ সহ। মাল্টিমোড ৬২.5/125μm ফাইবারের 850 nm এ ≤3.0 dB/km এবং 1300 nm এ ≤1.0 dB/km ক্ষয় হয়, 850 nm এ ≥200 MHz·km এবং 1300 nm এ ≥600 MHz·km এর ব্যান্ডউইথ সহ। সংখ্যাসূচক অ্যাপারচারগুলি 0.200±0 হয়।015 50/125μm ফাইবার এবং 0.২৭৫±০.০১৫ ৬২.৫/১২৫ মাইক্রোমিটার ফাইবারের জন্য, ক্যাবল কাট অফ তরঙ্গদৈর্ঘ্য G.652 ফাইবারের জন্য ≤১২৬০ nm এবং G.655 ফাইবারের জন্য ≤১৪৫০ nm।

স্টোরেজ/অপারেটিং তাপমাত্রা

• অপারেটিং তাপমাত্রাঃ-40°C থেকে +70°C

অর্ডার তথ্য

• চিহ্নিতকরণঃ সায়ন কমিউনিকেশন KT3002 ADSS XXX M(অনুরোধে কাস্টমাইজ করা যায়) ।
• প্যাকেজঃপাওয়া যায়১০০০ মিটারঅথবা২০০০ মিলিয়নদৈর্ঘ্য, কাঠের তামার উপর সরবরাহ করা হয় (কাস্টম প্যাকেজিং উপলব্ধ) ।
• ডেলিভারি সময়ঃসাধারণত২৫ দিনআমানত প্রাপ্তি থেকে।

প্রতিযোগিতামূলক সুবিধা:

1, কাঁচামাল থেকে চূড়ান্ত পণ্য পর্যন্ত, আমরা আমাদের পণ্যের গুণমান বজায় রাখার জন্য তীব্র মানের পরীক্ষা পরিচালনা করিঃ

A, QC দ্বারা পরিদর্শন করা ইনকামিং উপাদান।

বি, উত্পাদন প্রক্রিয়া নিয়ন্ত্রণ

A: উত্পাদন পদ্ধতি

B: দৈনিক/সাপ্তাহিক/মাসিক প্রশিক্ষণপ্রাপ্ত কর্মী

C: প্রতিটি কাজের স্টেশনে কাজের নির্দেশাবলী

D:5S সিস্টেম বাস্তবায়ন

E: মেশিনের রক্ষণাবেক্ষণ পদ্ধতি

সি, গুণমান নিয়ন্ত্রণ এবং চূড়ান্ত পরিদর্শন

কোয়ালিটি কন্ট্রোল কর্মীরা নির্দিষ্টকরণ বা পরীক্ষার পদ্ধতি অনুযায়ী উপাদান, প্রক্রিয়াজাত পণ্য এবং চূড়ান্ত পণ্য পরীক্ষা করবে।

2, আমাদের গবেষণা ও উন্নয়ন প্রচেষ্টা গ্রাহকদের ভবিষ্যত বৃদ্ধি এবং সাফল্য সমর্থন এবং সিয়োন যোগাযোগের জন্য প্রয়োজনীয় উপাদান প্রযুক্তি জোরদার এবং উন্নয়ন উপর কেন্দ্রীভূত

3, আমরা জানি গ্রাহকদের জরুরি চাহিদা রয়েছে। আমরা গ্রাহকদের সাথে যোগাযোগের জন্য কার্যকর যোগাযোগে দক্ষ। দ্রুত পরিষেবা প্রদানের জন্য, আমরা আপনার জন্য 7 * 24 ঘন্টা উত্তর দিতে পারি।

4, আমরা দ্রুত এবং পেশাদারীভাবে আপনার জিজ্ঞাসা উত্তর দিতে পারেন

5, 1000 টিরও বেশি ধরনের তারের, সংযোগকারী এবং সমাবেশ আমাদের থেকে উত্পাদিত এবং সংগঠিত করা যেতে পারে

6, সময়মতো প্রসব
