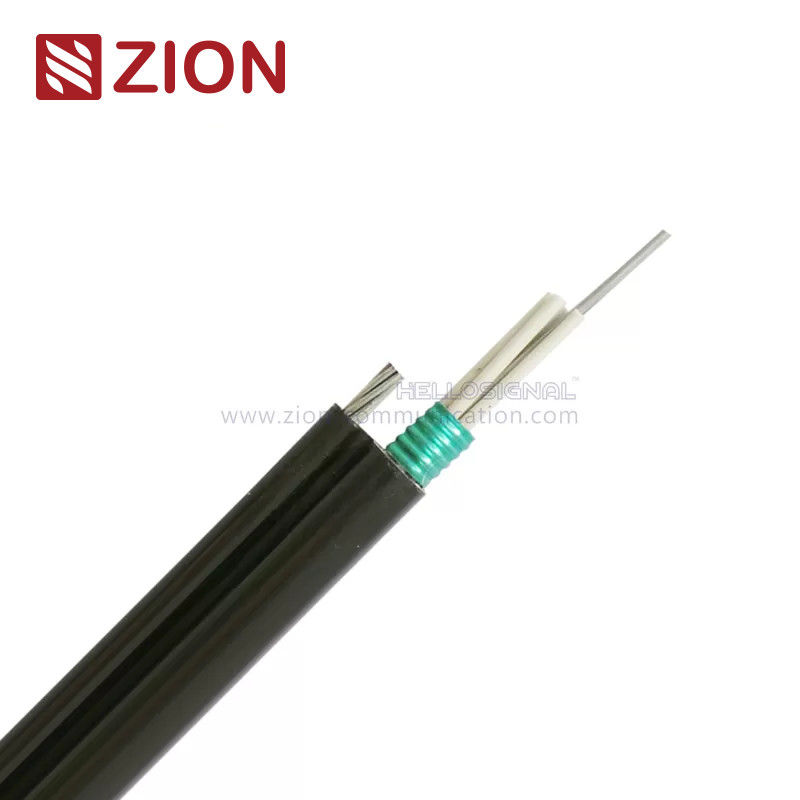

চিত্র 8 স্ব-সমর্থনকারী অ্যাপ্লিকেশনটির জন্য পিই শিট সহ ফাইবার অপটিক কেবল জিওয়াইটিসি 8 এস
দ্রুত বিস্তারিত:
- চিত্র 8 কেবল,স্বয়ম্ভর
- জিওয়াইটিসি 8 এস ফাইবার অপটিক কেবল
- G.652D বা G.657A
- কেবল ব্যাস 2 ~ 36 কোর: 11.8 মিমি
- কেবল ব্যাস 38 ~ 72কোর: 13.4মিমি
- টেনসিল শক্তি দীর্ঘ / স্বল্প মেয়াদী: 6000 / 8000N
- ক্রাশ প্রতিরোধের দীর্ঘ / স্বল্প মেয়াদ: 1000 / 3000N / 100 মিমি
- নমন রেডিয়াস স্ট্যাটিক / ডায়নামিক: 10xD / 20xD
- জিওয়াইটিসি 8 এস তারের স্ট্যান্ডার্ড ওয়াইডি / টি 1155-2001as পাশাপাশি আইসিসি 60794-1 মেনে চলে
বর্ণনা:
The fibers, 250μm, are positioned in a loose tube made of a high modulus plastic. ফাইবার, 250μm, একটি উচ্চ মডুলাস প্লাস্টিকের তৈরি একটি আলগা নলটিতে অবস্থিত। The tubes are filled with a water-resistant filling compound. টিউবগুলি একটি জল-প্রতিরোধী ভরাট যৌগের সাথে পূর্ণ হয়। A steel wire, sometimes sheathed with polyethylene (PE) for cable with high fiber count, locates in the center of core as a metallic strength member. একটি স্টিলের তার, কখনও কখনও উচ্চ ফাইবার গণনা সহ তারের জন্য পলিথিলিন (পিই) দিয়ে সজ্জিত ধাতব শক্তি সদস্য হিসাবে মূল কেন্দ্রে অবস্থিত। Tubes (and fillers) are stranded around the strength member into a compact and circular cable core. টিউবগুলি (এবং ফিলারগুলি) শক্তি সদস্যের চারপাশে একটি কমপ্যাক্ট এবং বৃত্তাকার তারের কোরগুলিতে আটকে থাকে। An Aluminum Polyethylene Laminate (APL) is applied around the cable core. একটি অ্যালুমিনিয়াম পলিথিন ল্যামিনেট (এপিএল) তারের মূলের চারপাশে প্রয়োগ করা হয়। which is filled with the filling compound to protect it from water ingress. যা জলের প্রবেশ থেকে রক্ষা করার জন্য ভরাট যৌগের সাথে পূর্ণ। Then the cable core is covered with a thin PE inner sheath. তারপরে তারের কোরটি একটি পাতলা পিই অভ্যন্তরীণ শীট দিয়ে আচ্ছাদিত। After the PSP is longitudinally applied over the inner sheath, the cable is completed with a PE outer sheath. পিএসপি দীর্ঘস্থায়ীভাবে অভ্যন্তরীণ ম্যাপের উপরে প্রয়োগ করার পরে, কেবলটি পিই বহির্মুখের সাথে সম্পূর্ণ করা হয়।
অ্যাপ্লিকেশন:
- আউটডোর বিতরণ গ্রহণ।
- বায়ু নালী এবং সমাহিত পদ্ধতির জন্য উপযুক্ত।
- দীর্ঘ দূরত্ব এবং স্থানীয় অঞ্চল নেটওয়ার্ক যোগাযোগ।
| স্ব-সহায়ক অ্যাপ্লিকেশনটির জন্য পিই শিট সহ কেটি 30000 চিত্র 8 ফাইবার অপটিক কেবল জিওয়াইটিসি 8 এস |
| বর্ণনা এবং মানসমূহ: |
|
The fibers, 250μm, are positioned in a loose tube made of a high modulus plastic. ফাইবার, 250μm, একটি উচ্চ মডুলাস প্লাস্টিকের তৈরি একটি আলগা নলটিতে অবস্থিত। The tubes are filled with নলগুলি ভরে গেছে
a water-resistant filling compound. একটি জল-প্রতিরোধী ভরাট যৌগ। A steel wire, sometimes sheathed with polyethylene (PE) for cable with একটি স্টিল তারের, কখনও কখনও সঙ্গে পলিলিথিলিন (PE) দিয়ে কাটা সঙ্গে
high fiber count, locates in the center of core as a metallic strength member. উচ্চ ফাইবার গণনা, ধাতব শক্তি সদস্য হিসাবে মূল কেন্দ্রে অবস্থিত। Tubes (and fillers) are stranded টিউবগুলি (এবং ফিলারগুলি) আটকা পড়েছে
একটি কমপ্যাক্ট এবং বৃত্তাকার তারের কোর মধ্যে শক্তি সদস্য কাছাকাছি। অ্যালুমিনিয়াম পলিথিন ল্যামিনেট
(APL) is applied around the cable core. (এপিএল) তারের কোর কাছাকাছি প্রয়োগ করা হয়। which is filled with the filling compound to protect it from water ingress. যা জলের প্রবেশ থেকে রক্ষা করার জন্য ভরাট যৌগের সাথে পূর্ণ।
Then the cable core is covered with a thin PE inner sheath. তারপরে তারের কোরটি একটি পাতলা পিই অভ্যন্তরীণ শীট দিয়ে আচ্ছাদিত। After the PSP is longitudinally applied over the inner পিএসপি পরে অনুদায়ীভাবে অভ্যন্তরের উপর প্রয়োগ করা হয়
মেশান, তারের একটি PE বহিরাগত চাপ দিয়ে সম্পন্ন হয়।
|
| জিওয়াইটিসি 8 এস তারের স্ট্যান্ডার্ড ওয়াইডি / টি 1155-2001as পাশাপাশি আইসিসি 60794-1 মেনে চলে |
| বৈশিষ্ট্য: |
| আটকা পড়া তারের উচ্চ প্রসার্য শক্তি স্ব-সমর্থন প্রয়োজন মেটাতে এবং ইনস্টলেশন ব্যয় হ্রাস; |
| ভাল যান্ত্রিক এবং তাপমাত্রা কর্মক্ষমতা; |
| উচ্চ শক্তি আলগা টিউব যা হাইড্রোলাইসিস প্রতিরোধী; |
| বিশেষ নল ভর্তি যৌগ একটি গুরুত্বপূর্ণ সুরক্ষা ফাইবার নিশ্চিত করে; |
| তারের জলরোধক নিশ্চিত করতে নিম্নলিখিত ব্যবস্থা গ্রহণ করা হয়েছে: |
| (1) ইস্পাত তারের কেন্দ্রীয় শক্তি সদস্য হিসাবে ব্যবহৃত; |
| (2) আলগা নল ভর্তি যৌগ; |
| (3) 100% তারের কোর পূরণ; |
| |
| প্রযুক্তিগত পরামিতি: |
| কেবলের প্রকার |
কেবল ব্যাস
(মিমি) |
তারের ওজন
(কেজি / কিমি) |
প্রসার্য শক্তি
দীর্ঘ / স্বল্প মেয়াদী
(এন) |
ক্রাশ প্রতিরোধের
দীর্ঘ / স্বল্প মেয়াদী
(এন / 100mm) |
নমন
ব্যাসার্ধ
স্ট্যাটিক /
প্রগতিশীল
(মিমি)
|
| GYTC8S-2 ~ 6 |
9.5 * 18.3 |
218 |
2500/4000 |
600/1500 |
10D / 20D |
| GYTC8S -8 ~ 12 |
9.5 * 18.3 |
218 |
2500/4000 |
600/1500 |
10D / 20D |
| GYTC8S-14 ~ 18 |
9.5 * 18.3 |
218 |
2500/4000 |
600/1500 |
10D / 20D |
| GYTC8S-20 ~ 24 |
9.5 * 18.3 |
218 |
2500/4000 |
600/1500 |
10D / 20D |
| GYTC8S-26 ~ 30 |
9.5 * 18.3 |
218 |
2500/4000 |
600/1500 |
10D / 20D |
| GYTC8S-31 ~ 36 |
9.5 * 18.3 |
218 |
2500/4000 |
600/1500 |
10D / 20D |
| GYTC8S-37 ~ 42 |
9.5 * 18.3 |
218 |
2500/4000 |
600/1500 |
10D / 20D |
| GYTC8S-43 ~ 52 |
9.5 * 18.3 |
245 |
2500/4000 |
600/1500 |
10D / 20D |
| |
| অপটিকাল ফাইবার বৈশিষ্ট্য: |
| |
|
G.652 |
G.655 |
50 / 125μm |
62.5 / 125μm |
দুর্বলতাসাধণ
(+ + 20 ℃) |
@ 850nm |
|
|
≤3.0 ডিবি / কিমি |
≤3.0 ডিবি / কিমি |
| @ 1300nm |
|
|
≤1.0 ডিবি / কিমি |
≤1.0 ডিবি / কিমি |
| @ 1310nm |
≤0.36
ডেসিবেল / কিমি |
≤0.40
ডেসিবেল / কিমি |
|
|
| @ 1550nm |
≤0.22
ডেসিবেল / কিমি |
≤0.23
ডেসিবেল / কিমি |
|
|
| ব্যান্ডউইথ (ক্লাস এ) |
@ 850nm |
|
|
≥500 মেগাহার্টজ · কিমি |
.200 মেগাহার্টজ · কিমি |
| @ 1300nm |
|
|
≥1000 মেগাহার্টজ · কিমি |
.600 মেগাহার্টজ · কিমি |
| সংখ্যার অ্যাপারচার |
|
|
0.200 ± 0.015 NA |
0,275 ± 0.015NA |
| কেবল কাট অফ তরঙ্গদৈর্ঘ্য λ সিসি |
≤1260nm |
≤1480nm |
|
|
| স্টোরেজ / অপারেটিং তাপমাত্রা: -40 ℃ থেকে + 60 ℃ |
| অর্ডার তথ্য: |
| অবস্থানসূচক |
জিয়ন যোগাযোগ KT3005 GYTC8S XXX এম (বা প্রতি গ্রাহকের অনুরোধ)
|
| প্যাকেজ |
1000M বা 2000M / কাঠের ড্রাম(বা প্রতি গ্রাহকের অনুরোধ) |
| বিতরণ সময় |
সাধারণত 25 দিন পরে আমানত প্রাপ্ত হয়। |
প্রতিযোগিতামূলক সুবিধা:
1, কাঁচামাল থেকে চূড়ান্ত পণ্যগুলিতে, আমরা আমাদের পণ্যের গুণমান বজায় রাখতে তীব্র মানের চেকগুলি সম্পাদন করি:
এ, কিউসি দ্বারা পরিদর্শন করা আগত উপাদান।
বি, উত্পাদন প্রক্রিয়া নিয়ন্ত্রণ
উত্তর: উত্পাদন প্রক্রিয়া
বি: শ্রমিকরা প্রতিদিন / সাপ্তাহিক / মাসিক প্রশিক্ষিত হয়
সি: প্রতিটি কাজের স্টেশনে কাজের নির্দেশিকা ম্যানুয়াল
ডি: 5 এস সিস্টেম কার্যকর করা হয়েছে
ই: মেশিন রক্ষণাবেক্ষণ পদ্ধতি
সি, গুণ নিয়ন্ত্রণ এবং চূড়ান্ত পরিদর্শন
কিউসির কর্মীরা স্পেসিফিকেশন বা পরীক্ষার পদ্ধতি অনুযায়ী উপাদান, প্রক্রিয়াজাতকরণ এবং চূড়ান্ত পণ্য পরীক্ষা করবেন।
2, গ্রাহক এবং জিয়ন যোগাযোগের জন্য ভবিষ্যতের বৃদ্ধি এবং সাফল্য সমর্থন করার জন্য প্রয়োজনীয় প্রয়োজনীয় প্রযুক্তিগুলিকে শক্তিশালীকরণ এবং বিকাশের জন্য আমাদের গবেষণা ও উন্নয়ন প্রচেষ্টা কেন্দ্র
3, We know customers have urgent needs. 3, আমরা জানি গ্রাহকদের জরুরি প্রয়োজন রয়েছে। We are skilled at effective communication to interact with customers.In order to provide prompt service, we can answer for you 7*24 hours. গ্রাহকদের সাথে যোগাযোগের জন্য আমরা কার্যকর যোগাযোগে দক্ষ prom প্রম্পট পরিষেবা দেওয়ার জন্য, আমরা আপনার জন্য 7 * 24 ঘন্টা উত্তর দিতে পারি।
4, আমরা অনুসন্ধানের জন্য দ্রুত এবং পেশাদারভাবে উত্তর দিতে পারি
5, 1000 টিরও বেশি তারের, সংযোজক এবং એસেম্বলগুলি আমাদের থেকে উত্পাদন এবং সংগঠিত হতে পারে
6, ইনটাইম বিতরণ
