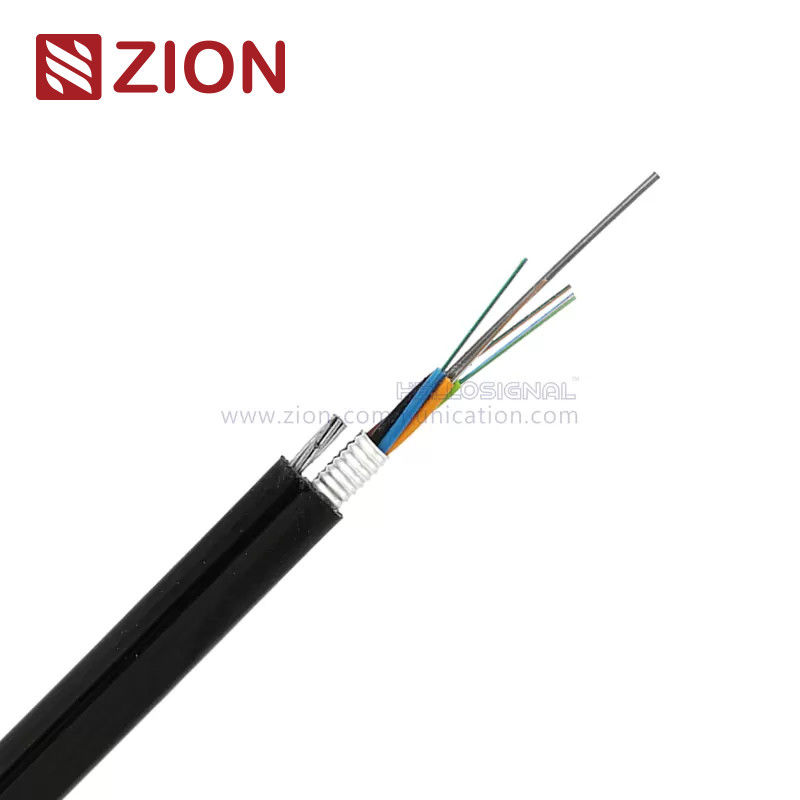

স্বয়ংসমর্থিত ক্যাবল GYTC8A APL আর্দ্রতা বাধা সহ ফাইবার অপটিক ক্যাবল
দ্রুত বিবরণঃ
- চিত্র ৮, স্বয়ংসম্পূর্ণ
- GYTC8A ফাইবার অপটিক ক্যাবল
- G.652D বা G.657A
- ক্যাবল ব্যাসার্ধ 2 ~ 60 কোরঃ 9.5 * 18.3mm
- টান শক্তি দীর্ঘ / স্বল্পমেয়াদীঃ 600N/1500N
- ক্রাশ প্রতিরোধের দীর্ঘ/স্বল্পমেয়াদীঃ 300N/1000N/100mm
- বাঁকানো ব্যাসার্ধ স্ট্যাটিক/ডাইনামিকঃ 10xD/20xD
- GYTC8A ক্যাবল স্ট্যান্ডার্ড YD/T 1155-2001 এবং IEC 60794-1 মেনে চলে
বর্ণনাঃ
250μm ফাইবারগুলি একটি উচ্চ মডুলাস প্লাস্টিকের তৈরি একটি লস টিউব মধ্যে স্থাপন করা হয়। টিউবগুলি একটি জল প্রতিরোধী ফিলিং যৌগ দিয়ে ভরা হয়।একটি FRP একটি অ ধাতব শক্তি সদস্য হিসাবে কোর কেন্দ্রে অবস্থিত. টিউব (এবং ফাইবার) একটি কম্প্যাক্ট এবং বৃত্তাকার ক্যাবল কোর মধ্যে শক্তি সদস্য চারপাশে stranded হয়। একটি Aramid সুতা শক্তিশালী স্তর ক্যাবল কোর চারপাশে প্রয়োগ করা হয় পরে।ক্যাবলের এই অংশটি সমর্থনকারী অংশ হিসাবে স্ট্র্যান্ডড তারের সহকারে একটি পলিথিলিন ((পিই) sheath সঙ্গে সম্পন্ন করা হয় চিত্র 8 কাঠামো.
অ্যাপ্লিকেশনঃ
- এটি বহিরঙ্গন বিতরণে গৃহীত হয়েছে।
- এয়ার ডক্ট এবং কবর পদ্ধতির জন্য উপযুক্ত।
- দীর্ঘ দূরত্ব এবং স্থানীয় এলাকার নেটওয়ার্ক যোগাযোগ।
KT3006 স্ব-সমর্থিত ফাইবার অপটিক ক্যাবল GYTC8A APL আর্দ্রতা বাধা সহ
বর্ণনা এবং মানদণ্ড:
KT3006 GYTC8A ফাইবার অপটিক ক্যাবলটি বায়ু ইনস্টলেশনে স্থায়িত্ব এবং দক্ষতার জন্য ডিজাইন করা হয়েছে। এটিতে উচ্চ-মডুলাস প্লাস্টিকের সমন্বয়ে গঠিত একটি আলগা টিউবের মধ্যে স্থাপন করা 250μm ফাইবার রয়েছে।টিউবটি ফাইবার সুরক্ষা নিশ্চিত করার জন্য জল প্রতিরোধী ফিলিং যৌগ দিয়ে ভরা হয়.
একটি ফাইবার রিইনফোর্সড প্লাস্টিক (এফআরপি) কেন্দ্রীয় শক্তি উপাদান হিসাবে কাজ করে, যার চারপাশে একটি কম্প্যাক্ট তারের কোর গঠনের জন্য লস টিউব এবং ফাইবারগুলি স্ট্র্যান্ড করা হয়।আরামাইড সুতা স্তর তারের শক্তি বৃদ্ধি করেএকটি পলিথিলিন (পিই) sheath পুরো সমাবেশ ঘিরে, আবহাওয়া প্রতিরোধের নিশ্চিত।
GYTC8A ক্যাবল YD/T 1155-2001 এবং IEC 60794-1 মান মেনে চলে।
মূল বৈশিষ্ট্যঃ
- স্ব-সমর্থন নকশাঃস্টিলের স্ট্র্যান্ডড তারগুলি বায়ু অ্যাপ্লিকেশনগুলির জন্য প্রসার্য শক্তি সরবরাহ করে, ইনস্টলেশন ব্যয় হ্রাস করে।
- মেকানিক্যাল পারফরম্যান্সঃউচ্চ প্রসার্য এবং পেষণ চাপ প্রতিরোধ করার জন্য ডিজাইন করা।
- হাইড্রোলাইসিস প্রতিরোধ ক্ষমতাঃবিশেষ যৌগ দিয়ে ভরা উচ্চ-শক্তির ফাঁকা টিউবগুলি আর্দ্রতা এবং হাইড্রোলাইসিসের বিরুদ্ধে রক্ষা করে।
- আর্দ্রতা সুরক্ষা ব্যবস্থাঃ
- কেন্দ্রীয় ইস্পাত শক্তি সদস্য.
- ফাঁকা টিউব এবং ক্যাবল কোর ভিতরে ভরাট যৌগ।
- সম্পূর্ণ ক্যাবল কোর ভরাট জলরোধী অখণ্ডতা নিশ্চিত করে।
টেকনিক্যাল স্পেসিফিকেশনঃ
- ক্যাবলের মাত্রাঃ9.5 মিমি x 18.3 মিমি সব কনফিগারেশনের জন্য।
- ওজনঃ১২৫ কেজি/কিলোমিটার।
- টান শক্তিঃ600 N (দীর্ঘমেয়াদী), 1500 N (স্বল্পমেয়াদী) ।
- ক্রাশ রেজিস্ট্যান্সঃ৩০০ এন/১০০ মিমি (দীর্ঘমেয়াদী), ১০০০ এন/১০০ মিমি (স্বল্পমেয়াদী) ।
- বাঁকানো ব্যাসার্ধঃ১০ ডি (স্ট্যাটিক), ২০ ডি (ডাইনামিক) ।
অপটিক্যাল ফাইবার পারফরম্যান্সঃ
-
একক মোড (জি.৬৫২/জি.৬৫৫):
- @1310 nm: ≤0.36 dB/km (G.652), ≤0.40 dB/km (G.655).
- @1550 nm: ≤0.22 dB/km (G.652), ≤0.23 dB/km (G.655).
- ক্যাবল কাট-অফ তরঙ্গদৈর্ঘ্যঃ ≤১২৬০ এনএম (জি.৬৫২), ≤১৪৮০ এনএম (জি.৬৫৫)
-
মাল্টিমোড (50/125μm, 62.5/125μm):
- @850 nm: ≤3.0 dB/km।
- @1300 nm: ≤1.0 dB/km।
- ব্যান্ডউইথঃ
- @850 nm: ≥500 MHz·km (50/125), ≥200 MHz·km (62.5/125).
- @1300 nm: ≥1000 MHz·km (50/125), ≥600 MHz·km (62.5/125).
- সংখ্যাসূচক ডিসপ্লেঃ
- 50/125μm: 0.200 ± 0.015 NA।
- 62.5/125μm: 0.275 ± 0.015 NA।
-
অপারেটিং তাপমাত্রা পরিসীমাঃ-৪০ ডিগ্রি সেলসিয়াস থেকে +৬০ ডিগ্রি সেলসিয়াস।
অর্ডার সংক্রান্ত তথ্য:
- ক্যাবল চিহ্নিতকরণঃজায়েন কমিউনিকেশন KT3006 GYTC8A XXX M (অনুরোধের ভিত্তিতে কাস্টমাইজযোগ্য) ।
- প্যাকেজিংঃ1000M বা 2000M কাঠের ডাম্বেতে বিতরণ করা হয়, অনুরোধের ভিত্তিতে কাস্টমাইজযোগ্য।
- নেতৃত্বের সময়ঃসাধারণত আমানত প্রাপ্তির পর ২৫ দিন।
প্রতিযোগিতামূলক সুবিধা:
1, কাঁচামাল থেকে চূড়ান্ত পণ্য পর্যন্ত, আমরা আমাদের পণ্যের গুণমান বজায় রাখার জন্য তীব্র মানের পরীক্ষা পরিচালনা করিঃ
A, QC দ্বারা পরিদর্শন করা ইনকামিং উপাদান।
বি, উত্পাদন প্রক্রিয়া নিয়ন্ত্রণ
A: উত্পাদন পদ্ধতি
B: দৈনিক/সাপ্তাহিক/মাসিক প্রশিক্ষণপ্রাপ্ত কর্মী
C: প্রতিটি কাজের স্টেশনে কাজের নির্দেশাবলী
D:5S সিস্টেম বাস্তবায়ন
E: মেশিনের রক্ষণাবেক্ষণ পদ্ধতি
সি, গুণমান নিয়ন্ত্রণ এবং চূড়ান্ত পরিদর্শন
কোয়ালিটি কন্ট্রোল কর্মীরা নির্দিষ্টকরণ বা পরীক্ষার পদ্ধতি অনুযায়ী উপাদান, প্রক্রিয়াজাত পণ্য এবং চূড়ান্ত পণ্য পরীক্ষা করবে।
2, আমাদের গবেষণা ও উন্নয়ন প্রচেষ্টা গ্রাহকদের ভবিষ্যত বৃদ্ধি এবং সাফল্য সমর্থন এবং সিয়োন যোগাযোগের জন্য প্রয়োজনীয় উপাদান প্রযুক্তি জোরদার এবং উন্নয়ন উপর কেন্দ্রীভূত
3, আমরা জানি গ্রাহকদের জরুরি চাহিদা রয়েছে। আমরা গ্রাহকদের সাথে যোগাযোগের জন্য কার্যকর যোগাযোগে দক্ষ। দ্রুত পরিষেবা প্রদানের জন্য, আমরা আপনার জন্য 7 * 24 ঘন্টা উত্তর দিতে পারি।
4, আমরা দ্রুত এবং পেশাদারীভাবে আপনার জিজ্ঞাসা উত্তর দিতে পারেন
5, 1000 টিরও বেশি ধরনের তারের, সংযোগকারী এবং সমাবেশ আমাদের থেকে উত্পাদিত এবং সংগঠিত করা যেতে পারে
6, সময়মতো প্রসব
