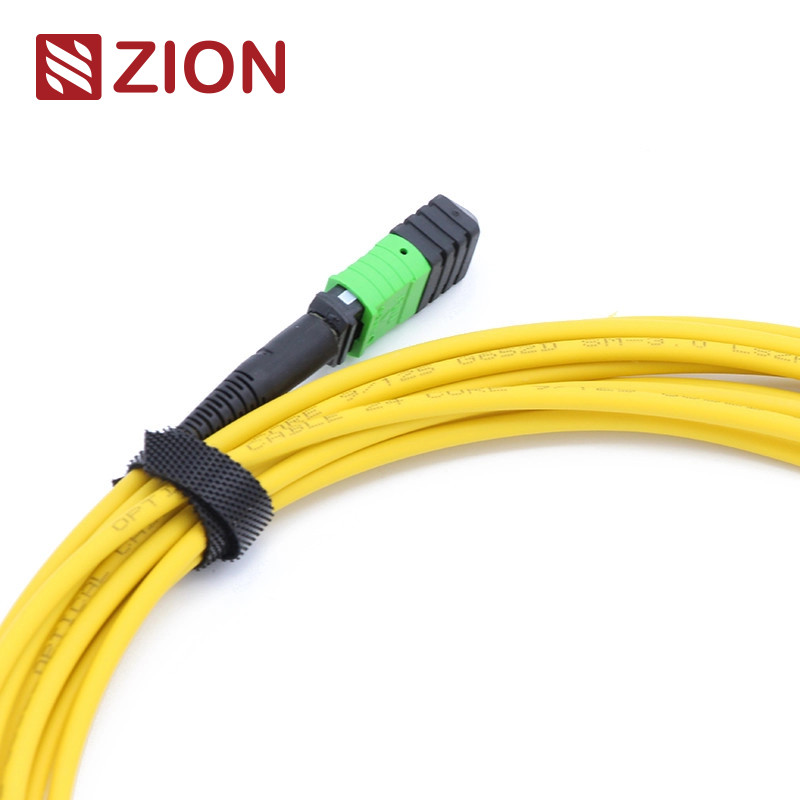

12 ফাইবারের MTP মহিলা থেকে MTP মহিলা প্যাচ কর্ড
উচ্চ-ঘনত্বের ডেটা সেন্টার অ্যাপ্লিকেশন এবং 40G/100G নেটওয়ার্কিং সমাধানের জন্য ডিজাইন করা সিঙ্গেলমোড 3.0 মিমি LSZH ফাইবার অপটিক প্যাচ কর্ড।
পণ্য সনাক্তকরণ
জিয়ন কোড: ZCM2122HIA1X
বর্ণনা: MTP মহিলা থেকে MTP মহিলা SM 3.0 মিমি LSZH 12 ফাইবার MTP প্যাচ কর্ড কাস্টম মিটার
পণ্যের সংক্ষিপ্ত বিবরণ
MTP সংযোগকারী হল একটি মাল্টি-ফাইবার পুশ-অন সংযোগকারী প্রকার যা উচ্চ-ঘনত্বের ফাইবার অপটিক অ্যাপ্লিকেশনগুলির জন্য ডিজাইন করা হয়েছে। এই প্রি-কানেকশন সিস্টেমটি প্রধানত ডেটা সেন্টার, ফাইবার-টু-দ্য-বিল্ডিং স্থাপন এবং 40G, 100G, এবং QSFP+ প্রযুক্তি সমর্থনকারী অপটিক্যাল ট্রান্সসিভার সরঞ্জামের অভ্যন্তরীণ সংযোগগুলিতে ব্যবহৃত হয়।
MTP সংযোগকারীগুলিকে IEC 61754-7 মান অনুযায়ী ফাইবার গণনা, লিঙ্গ (পুরুষ/মহিলা), এবং পোলারিটি (PC বা APC) দ্বারা শ্রেণীবদ্ধ করা হয়। আমাদের MTP-MTP 3.0 মিমি LSZH ফাইবার প্যাচ কর্ড উভয় প্রান্তে MTP সংযোগকারী বৈশিষ্ট্যযুক্ত এবং 12, 24, 48, 60, 72, 96, এবং 144 ফাইবার সহ বিভিন্ন ফাইবার গণনাতে উপলব্ধ।
প্রধান অ্যাপ্লিকেশন
বিশেষভাবে 40G QSFP+ SR4, 40G QSFP+ CSR4, এবং 100G QSFP28 SR4 অপটিক্সের জন্য উচ্চ-ঘনত্বের ডেটা সেন্টার পরিবেশে সরাসরি সংযোগের জন্য ডিজাইন করা হয়েছে।
শিল্প মান ও স্পেসিফিকেশন
সংযোগকারী মান
- MPO সিঙ্গেলমোড রেফারেন্স: EIA/TIA-604-5
- MPO সিঙ্গেলমোড হাউজিং: SM APC - সবুজ সংযোগকারী + কালো বুট (স্ট্যান্ডার্ড লস MTP)
- MPO সিঙ্গেলমোড হাউজিং: SM APC - হলুদ সংযোগকারী + কালো বুট (সুপার লো লস MTP)
- MPO মাল্টিমোড রেফারেন্স: EIA/TIA-604-5
- IEC 61754-7, IEC 61755, Telcordia GR-1435-CORE, JIS C5982, TIA-604-5 (FOCIS5) এর সাথে সঙ্গতিপূর্ণ
- 10G ফাইবার চ্যানেল কমপ্লায়েন্ট
- 40G এবং 100G IEEE 802.3 কমপ্লায়েন্ট
অপটিক্যাল কর্মক্ষমতা স্পেসিফিকেশন
সন্নিবেশ ক্ষতি (MPO) সিঙ্গেলমোড APC:
স্ট্যান্ডার্ড: ≤0.75dB (সর্বোচ্চ), ≤0.50dB (সাধারণ)
সুপার লো: ≤0.35dB (সর্বোচ্চ), ≤0.20dB (সাধারণ)
সন্নিবেশ ক্ষতি (MPO) মাল্টিমোড PC:
স্ট্যান্ডার্ড: ≤0.6dB (সর্বোচ্চ), ≤0.50dB (সাধারণ)
সুপার লো: ≤0.35dB (সর্বোচ্চ), ≤0.20dB (সাধারণ)
ফেরত ক্ষতি (MPO) সিঙ্গেলমোড APC: ≥60dB
ফেরত ক্ষতি (MPO) মাল্টিমোড PC: ≥25dB
স্থায়িত্ব: <0.3dB সাধারণ পরিবর্তন (200 মিলন)
বিনিময়যোগ্যতা: ≤0.2dB
সন্নিবেশ-টানা পরীক্ষা: 500 বার, IL <0.5dB
টান শক্তি: >70N
প্লাগ-ইন চক্র: >600
অপারেটিং তাপমাত্রা: -40°C থেকে +85°C
প্রধান বৈশিষ্ট্য
- কম সন্নিবেশ ক্ষতি এবং উচ্চ ফেরত ক্ষতি কর্মক্ষমতা
- 4, 8, 12, এবং 24 ফাইবার সমাপ্তি সহ MT-ভিত্তিক মাল্টি-ফাইবার সংযোগকারী
- সাশ্রয়ী ব্যাপক-সমাপ্তি সমাধান
- কম ক্ষতি এবং স্ট্যান্ডার্ড ক্ষতি সিঙ্গেলমোড এবং মাল্টিমোড অ্যাপ্লিকেশনগুলির জন্য অপ্টিমাইজ করা হয়েছে
- রুগেডাইজড রাউন্ড কেবল, ওভাল কেবল এবং খালি ফিতা বিকল্পগুলিতে উপলব্ধ
- সহজ ফাইবার প্রকার এবং পলিশ প্রকার সনাক্তকরণের জন্য কালার-কোডেড হাউজিং
- চমৎকার পুনরাবৃত্তিযোগ্যতা এবং বিনিময়যোগ্যতা
প্রাথমিক অ্যাপ্লিকেশন
12F MPO-LC/SC/FC/ST সরাসরি হারনেস কেবলগুলি 40G LR4 PSM, 40GBASE-SR4, 40G QSFP+ PLR4 এবং উচ্চ-ঘনত্বের ডেটা সেন্টার অ্যাপ্লিকেশনগুলির জন্য ডিজাইন করা হয়েছে। 10/40/100G উচ্চ-ঘনত্বের ডেটা সেন্টার পরিবেশের জন্য অপ্টিমাইজ করা হয়েছে।
- উচ্চ-ঘনত্বের ডেটা সেন্টার পরিবেশ
- ফাইবার-টু-দ্য-বিল্ডিং স্থাপন
- ফাইবার অপটিক সরঞ্জামের অভ্যন্তরীণ সংযোগ
পণ্য ডকুমেন্টেশন
নামকরণ নিয়ম ও অর্ডার নিশ্চিতকরণ
সেনকো MTP-এর জন্য পুশ পুল ট্যাব
MTP-MTP 12F ট্রাঙ্ক কেবল অঙ্কন
কেবল দৈর্ঘ্য সহনশীলতা
| মিটারের সামগ্রিক দৈর্ঘ্য (L) |
সেন্টিমিটারে দৈর্ঘ্য সহনশীলতা |
| 0 < L < 1 |
+5/-0 |
| 1 < L < 10 |
+10/-0 |
| 10 < L < 40 |
+15/-0 |
| 40 < L |
+0.5% x L/-0 |
MTP পোলারিটি সংযোগ পদ্ধতি
সঠিক MTP/MTP পোলারিটি নিশ্চিত করতে তিনটি মানসম্মত সংযোগ পদ্ধতি ব্যবহার করা হয় যা সর্বোত্তম সংকেত প্রেরণে সহায়তা করে।
পোলারিটি A সংযোগ
কী আপ, কী ডাউন ডিজাইন ফাইবার অবস্থান সারিবদ্ধতা বজায় রাখে (অবস্থান 1 থেকে অবস্থান 1)। এক প্রান্তে A-B দ্বৈত প্যাচ কেবল এবং অন্য প্রান্তে A-A দ্বৈত প্যাচ কেবল প্রয়োজন।
পোলারিটি B সংযোগ
পোলারিটি ফ্লিপ সহ কী আপ, কী আপ ডিজাইন (অবস্থান 1 থেকে অবস্থান 12)। উভয় প্রান্তে A-B দ্বৈত প্যাচ কেবল প্রয়োজন।
পোলারিটি C সংযোগ
অভ্যন্তরীণ ফাইবার ক্রস সহ কী আপ, কী ডাউন ডিজাইন (অবস্থান 1 থেকে অবস্থান 2)। উভয় প্রান্তে A-B দ্বৈত প্যাচ কেবল প্রয়োজন।
নোট: পোলারিটি প্রকার পণ্যের নামকরণ নিয়মে উল্লেখ করা হয়েছে - পোলারিটি A, পোলারিটি B, বা পোলারিটি C।
সম্পর্কিত পণ্য
7236001 ZCM1122HIA1: MPO মহিলা থেকে MPO মহিলা SM 3.0 মিমি LSZH 12 ফাইবার MPO প্যাচ কর্ড কাস্টম মিটার
7236002 ZCM1152HIA1: MPO মহিলা থেকে MPO মহিলা SM 3.0 মিমি LSZH 24 ফাইবার MPO প্যাচ কর্ড কাস্টম মিটার
7236007 ZCM2122HIA1: MTP মহিলা থেকে MTP মহিলা SM 3.0 মিমি LSZH 12 ফাইবার MTP প্যাচ কর্ড কাস্টম মিটার
7236008 ZCM2152HIA1: MTP মহিলা থেকে MTP মহিলা SM 3.0 মিমি LSZH 24 ফাইবার MTP প্যাচ কর্ড কাস্টম মিটার
প্যাকেজিং তথ্য
পেশাগতভাবে OMC লেবেলিং এবং চিহ্নিতকরণ সহ ফাইবার অপটিক কেবলগুলি প্যাকেজ করা হয়েছে। স্ট্যান্ডার্ড কার্টন আকারে উপলব্ধ: 34×22×15 সেমি, 44×34×24 সেমি, এবং 54×39×34 সেমি। কাস্টম প্যাকেজিং বিকল্প উপলব্ধ।
OEM/ODM পরিষেবা
কাস্টমাইজেশন বিকল্পগুলির মধ্যে রয়েছে কেবলের রঙ, প্রিন্টিং, জ্যাকেট উপাদান, সংযোগকারীর রঙ, OEM লেবেলিং, সনাক্তকরণ রিং, কেবল লেবেল, বাক্স এবং শিপিং চিহ্ন। নির্দিষ্ট প্রয়োজনীয়তা মেটাতে বিভিন্ন মানের স্তরে উপলব্ধ।
