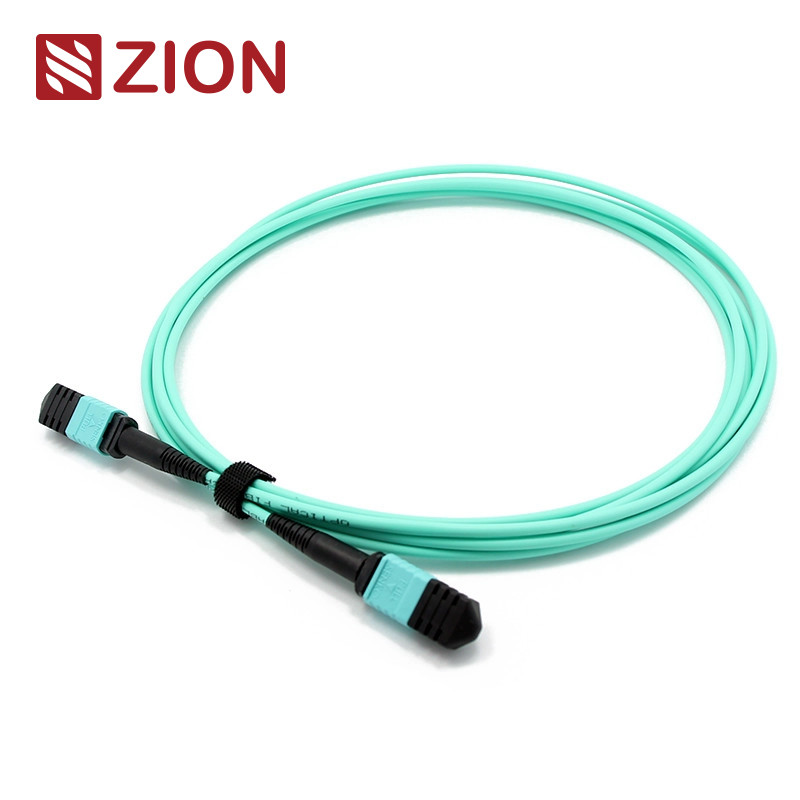

12 ফাইবার এমটিপি মহিলা থেকে এমটিপি মহিলা ওএম 3 3.0 মিমি এলএসজেডএইচ এমটিপি প্যাচ কর্ড
উচ্চ পারফরম্যান্স এমটিপি মহিলা থেকে এমটিপি মহিলা OM3 3.0 মিমি এলএসজেডএইচ 12 ফাইবার এমটিপি প্যাচ কর্ড ডেটা সেন্টার এবং উচ্চ ঘনত্ব ফাইবার অ্যাপ্লিকেশনগুলির জন্য কাস্টম দৈর্ঘ্যে উপলব্ধ।
পণ্য সনাক্তকরণ
জিয়োন কোড: ZCM2122HIA1X
সিওন বর্ণনাঃ এমটিপি মহিলা থেকে এমটিপি মহিলা এসএম 3.0 মিমি এলএসজেএইচ 12 ফাইবার এমটিপি প্যাচ কর্ড কাস্টম মিটার
পণ্যের সংক্ষিপ্ত বিবরণ
এমটিপি সংযোগকারী হল একটি মাল্টি-ফাইবার চাপ-অন সংযোগকারী প্রকার যা উচ্চ ঘনত্বের ফাইবার অপটিক অ্যাপ্লিকেশনগুলির জন্য ডিজাইন করা হয়েছে।এমটিপি উচ্চ ঘনত্ব ফাইবার প্রাক সংযোগ সিস্টেম প্রধানত ডেটা সেন্টার পরিবেশে ব্যবহৃত হয়, ফাইবার-টু-দ্য বিল্ডিং অ্যাপ্লিকেশন, এবং 40G, 100G, এবং QSFP + প্রযুক্তি সমর্থনকারী অপটিক্যাল ট্রান্সসিভার সরঞ্জামগুলির অভ্যন্তরীণ সংযোগগুলি।
এমটিপি সংযোগকারী প্রকারগুলি কোর সংখ্যা, লিঙ্গ (পুরুষ/মহিলা) এবং মেরুকরণ (পিসি বা এপিসি) এর ভিত্তিতে আইইসি 61754-7 প্রবিধান অনুসারে আলাদা করা হয়।
এই এমটিপি-এমটিপি 3.0 মিমি এলএসজেডএইচ ফাইবার প্যাচ কর্ড এমটিপি মডিউলগুলিকে একটি স্থায়ী লিঙ্ক হিসাবে একসাথে সংযুক্ত করে, 10/40/100 গিগাবাইটস পর্যন্ত গতি সমর্থন করে। 12, 24, 48, 60, 72, 96,অথবা ১৪৪ টি ফাইবার, এই ক্যাবলগুলি ডেটা সেন্টার এবং অন্যান্য উচ্চ ফাইবার পরিবেশে উচ্চ ঘনত্বের ব্যাকবোন ক্যাবলিংয়ের দ্রুত স্থাপনার সুবিধার্থে।
12F এমটিপি-এমটিপি ফাইবার প্যাচ কর্ডটি 40G QSFP+ SR4, 40G QSFP+ CSR4, এবং 100G QSFP28 SR4 অপটিক্স সরাসরি সংযোগের জন্য বিশেষভাবে ডিজাইন করা হয়েছে।
শিল্প মান
এমপিও একক মোড
রেফারেন্সঃ EIA/TIA-604-5
হাউজিংয়ের বিবরণঃ এসএম এপিসিঃ সবুজ সংযোগকারী + কালো বুট (স্ট্যান্ডার্ড লস এমটিপি)
এসএম এপিসিঃ হলুদ সংযোগকারী + কালো বুট (সুপার লো লস এমটিপি)
এমপিও মাল্টিমোড
রেফারেন্সঃ EIA/TIA-604-5
হাউজিং বিবরণঃ OM1&OM2 পিসিঃ বেজ সংযোগকারী + কালো বুট
OM3&OM4 পিসিঃ অ্যাকোয়া সংযোগকারী + কালো বুট
OM3&OM4 পিসিঃ হিদার ভায়োলেট সংযোগকারী + কালো বুট
- আইইসি স্ট্যান্ডার্ড IEC-61754-7; IEC61755, Telcordia GR-1435-CORE, JIS C5982; TIA-604-5 ((FOCIS5) এর সাথে সামঞ্জস্যপূর্ণ
- TIA-568-C অনুযায়ী কাঠামোগত ক্যাবলিং
- 10G ফাইবার চ্যানেল সম্মতি
- 40G এবং 100G আইইইই 802.3
অপটিক্যাল স্পেসিফিকেশন
সন্নিবেশ ক্ষতি (এমপিও) ((আইইসি 61300-3-34)
একক মোড (এপিসি 8-ডিগ্রি পোলিশ): স্ট্যান্ডার্ড ক্ষতিঃ ≤0.75dB ((সর্বোচ্চ), ≤0.50dB ((সাধারণ); সুপার লো ক্ষতিঃ ≤0.35dB ((সর্বোচ্চ), ≤0.20dB ((সাধারণ)
মাল্টিমোড (পিসি ফ্ল্যাট পোলিশ): স্ট্যান্ডার্ড ক্ষতিঃ ≤0.6dB (সর্বোচ্চ), ≤0.50 (সাধারণ); সুপার লো ক্ষতিঃ ≤0.35dB (সর্বোচ্চ), ≤0.20dB (সাধারণ)
সন্নিবেশ ক্ষতি (LC/SC/FC/ST) ((IEC 61300-3-6)
একক মোড (এপিসি ৮ ডিগ্রি পোলিশ): ≤0.3dB
মাল্টিমোড (পিসি ফ্ল্যাট পোলিশ): ≤0.3dB
রিটার্ন লস (এমপিও)
সিঙ্গল মোড (এপিসি ৮ ডিগ্রি পলিশ): ≥60dB
মাল্টিমোড (পিসি ফ্ল্যাট পোলিশ): ≥25dB
অতিরিক্ত বিশেষ উল্লেখ
- স্থায়িত্বঃ <০.৩ ডিবি সাধারণ পরিবর্তন (২০০ বার)
- বিনিময়যোগ্যতাঃ ≤0.2dB
- ইনসার্ট-ট্র্যাক টেস্টঃ ৫০০ বার, আইএল < ০.৫ ডিবি
- প্রসার্য শক্তিঃ >70N
- প্লাগ-ইন সময়ঃ >600
- অপারেটিং তাপমাত্রাঃ -40°C থেকে +85°C
মূল বৈশিষ্ট্য
- নিম্ন সন্নিবেশ ক্ষতি, উচ্চ রিটার্ন ক্ষতি
- এমটি ভিত্তিক মাল্টি-ফাইবার কানেক্টর, ৪,8,12 এবং 24 ফাইবার সংযোগকারী সমাপ্তি
- ফাইবারের ভর-সমাপ্তির জন্য অর্থনৈতিক সমাধান
- কম ক্ষতি এবং স্ট্যান্ডার্ড ক্ষতি এসএম এবং এমএম অ্যাপ্লিকেশন জন্য ডিজাইন
- রগডাইজড রাউন্ড ক্যাবল, ওভাল ক্যাবল এবং খালি রিবন বিকল্প
- ফাইবার টাইপ সহজ সনাক্তকরণের জন্য রঙের কোডযুক্ত হাউজিং
- চমৎকার পুনরাবৃত্তিযোগ্যতা এবং বিনিময়যোগ্যতা
অ্যাপ্লিকেশন
12 এফ এমপিও-এলসি / এসসি / এফসি / এসটি স্ট্রেইট হারনেস ক্যাবলগুলি 40 জি এলআর 4 পিএসএম, 40 জিবিএএসই-এসআর 4, 40 জি কিউএসএফপি + পিএলআর 4 এবং উচ্চ ঘনত্বের ডেটা সেন্টারগুলির জন্য ডিজাইন করা হয়েছে। 10/40/100 জি উচ্চ ঘনত্বের ডেটা সেন্টার অ্যাপ্লিকেশনগুলির জন্য অনুকূলিত।
ওএমসির সমস্ত এমপিও সংযোগকারীগুলি সেনকো / নিসিন / সুমিটোমো থেকে উত্পাদিত হয়। এমপিও ফাইবার প্যাচ কর্ড সমাবেশগুলি তিনটি প্রাথমিক ক্ষেত্রে ব্যবহৃত হয়ঃ
- উচ্চ ঘনত্বের ডেটা সেন্টার পরিবেশ
- ফাইবার-টু-দ্য বিল্ডিং ইনস্টলেশন
- ফাইবার সরঞ্জামগুলিতে অভ্যন্তরীণ সংযোগকারী অ্যাপ্লিকেশন
দৈর্ঘ্য সহনশীলতা স্পেসিফিকেশন
| সামগ্রিক দৈর্ঘ্য (L) (m) |
দৈর্ঘ্য সহনশীলতা (সেমি) |
| 0 < L < 1 |
+৫/০ |
| 1 < L < 10 |
+১০/০ |
| 10 < L < 40 |
+১৫/০ |
| ৪০ লিটার |
+০.৫% এক্স এল/০ |
সংশ্লিষ্ট পণ্য
ZCM1122HIA1: MPO মহিলা থেকে MPO মহিলা SM 3.0mm LSZH 12 ফাইবার MPO প্যাচ কর্ড
ZCM1152HIA1: MPO মহিলা থেকে MPO মহিলা SM 3.0mm LSZH 24 ফাইবার MPO প্যাচ কর্ড
ZCM1127HLA1: MPO মহিলা থেকে MPO মহিলা OM3 3.0mm LSZH 12 ফাইবার MPO প্যাচ কর্ড
ZCM1157HLA1: MPO মহিলা থেকে MPO মহিলা OM3 3.0mm LSZH 24 ফাইবার MPO প্যাচ কর্ড
ZCM1128HMA1: MPO মহিলা থেকে MPO মহিলা OM4 3.0mm LSZH 12 ফাইবার MPO প্যাচ কর্ড
ZCM1158HMA1: MPO মহিলা থেকে MPO মহিলা OM4 3.0mm LSZH 24 ফাইবার MPO প্যাচ কর্ড
প্যাকেজিং এবং কাস্টমাইজেশন
স্ট্যান্ডার্ড প্যাকেজিংয়ে ওএমসি লেবেলিং এবং চিহ্নিতকরণ সহ ভাল সুরক্ষিত ফাইবার অপটিক ক্যাবল অন্তর্ভুক্ত রয়েছে। উপলব্ধ কার্টন আকারঃ 34 × 22 × 15 সেমি, 44 × 34 × 24 সেমি, 54 × 39 × 34 সেমি। অনুরোধের ভিত্তিতে কাস্টম প্যাকেজিং উপলব্ধ।
OEM/ODM পরিষেবা উপলব্ধ, যার মধ্যে রয়েছেঃ
- কাস্টম ক্যাবল রং, মুদ্রণ এবং জ্যাকেট উপকরণ
- OEM লেবেলিং, সনাক্তকরণ রিং এবং তারের লেবেল
