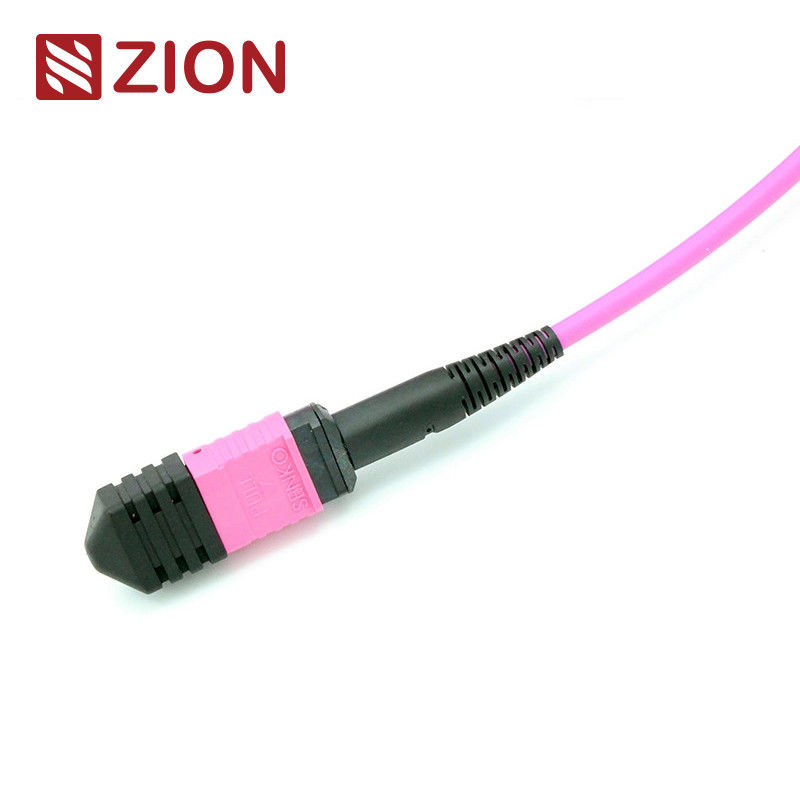

24 ফাইবার এমটিপি মহিলা থেকে এমটিপি মহিলা ওএম 4 3.0 মিমি এলএসজেডএইচ এমটিপি ট্রাঙ্ক তারের
সিয়োন কোডঃ ZCM2158HMA1X
সিয়োন বর্ণনাঃএমটিপি মহিলা থেকে এমটিপি মহিলা ওএম 4 3.0 মিমি এলএসজেডএইচ 24 ফাইবার এমটিপি ট্রাঙ্ক ক্যাবল কাস্টম মিটার
এমটিপি সংযোগকারী একটি মাল্টি-ফাইবার পুশ-অন সংযোগকারী যা উচ্চ ঘনত্বের ফাইবার অপটিক অ্যাপ্লিকেশনগুলির জন্য ডিজাইন করা হয়েছে। এই উচ্চ ঘনত্বের প্রাক-সংযোগ সিস্টেমটি মূলত ডেটা সেন্টার পরিবেশে ব্যবহৃত হয়,ফাইবার-টু-দ্য বিল্ডিং অ্যাপ্লিকেশন, এবং 40G, 100G, এবং QSFP + ডিভাইসের মতো অপটিক্যাল ট্রান্সসিভার সরঞ্জামগুলির অভ্যন্তরীণ সংযোগগুলি।
এমটিপি সংযোগকারী প্রকারগুলি আইইসি 61754-7 প্রবিধান অনুসারে কোর নম্বর (অ্যারে নম্বর), লিঙ্গ (পুরুষ / মহিলা) এবং মেরুকরণ (পিসি বা এপিসি) দ্বারা আলাদা করা হয়।
পণ্যের সংক্ষিপ্ত বিবরণ
এই এমটিপি-এমটিপি 3.0 মিমি এলএসজেডএইচ ফাইবার প্যাচ কর্ডটি উভয় প্রান্তে এমটিপি সংযোগকারীগুলির সাথে শেষ হয়, যা এমটিপি মডিউলগুলিকে স্থায়ী লিঙ্ক হিসাবে একসাথে সংযুক্ত করার জন্য ডিজাইন করা হয়েছে। 12, 24, 48, 60, 72, 96,এবং ১৪৪ টি ফাইবার, এই ক্যাবলগুলি 10/40/100Gbps পর্যন্ত ডেটা সেন্টার সমাধানগুলির গতি সমর্থন করে।
মূল অ্যাপ্লিকেশন
- ক্যাসেট, প্যানেল, বা শক্ত MTP ফ্যান আউট সংযোগকারী
- ডেটা সেন্টারে উচ্চ ঘনত্বের ব্যাকবোন ক্যাবলিংয়ের দ্রুত প্রয়োগ
- উচ্চ ফাইবার গণনা পরিবেশ নমনীয়তা এবং সুবিধা প্রয়োজন
- 40G QSFP+ SR4, 40G QSFP+ CSR4 এবং 100G QSFP28 SR4 অপটিক্স সরাসরি সংযোগ
শিল্প মান
এমটিপি একক মোড
রেফারেন্সঃ EIA/TIA-604-5
এসএম এপিসিঃ সবুজ সংযোগকারী + কালো বুট (স্ট্যান্ডার্ড লস এমটিপি)
এসএম এপিসিঃ হলুদ সংযোগকারী + কালো বুট (সুপার লো লস এমটিপি)
এমটিপি মাল্টিমোড
রেফারেন্সঃ EIA/TIA-604-5
OM1&OM2 পিসিঃ বেজ সংযোগকারী + কালো বুট
OM3&OM4 পিসিঃ অ্যাকোয়া সংযোগকারী + কালো বুট
OM3&OM4 পিসিঃ হিদার ভায়োলেট সংযোগকারী + কালো বুট
সম্মতি মানদণ্ড
- আইইসি স্ট্যান্ডার্ড আইইসি-৬১৭৫৪-৭; আইইসি-৬১৭৫৫ এর সাথে সামঞ্জস্যপূর্ণ
- টেলকোর্ডিয়া GR-1435-CORE, JIS C5982 মেনে চলে
- TIA-604-5 (FOCIS5) মেনে চলতে হবে
- TIA-568-C অনুযায়ী কাঠামোগত ক্যাবলিং
- 10G ফাইবার চ্যানেল সম্মতি
- 40G এবং 100G আইইইই 802.3 সামঞ্জস্যপূর্ণ
অপটিক্যাল স্পেসিফিকেশন
সন্নিবেশ হ্রাস
| প্রকার |
স্ট্যান্ডার্ড লস |
অতি কম ক্ষতি |
| একক মোড (এপিসি ৮ ডিগ্রি পোলিশ) |
≤0.75dB (সর্বোচ্চ), ≤0.50dB (সাধারণ) |
≤0.35dB (সর্বোচ্চ), ≤0.20dB (সাধারণ) |
| মাল্টি-মোড (পিসি ফ্ল্যাট পোলিশ) |
≤0.6dB (সর্বোচ্চ), ≤0.50dB (সাধারণ) |
≤0.35dB (সর্বোচ্চ), ≤0.20dB (সাধারণ) |
রিটার্ন লস
| প্রকার |
মূল্য |
| একক মোড (এপিসি ৮ ডিগ্রি পোলিশ) |
≥60dB |
| মাল্টি-মোড (পিসি ফ্ল্যাট পোলিশ) |
≥25dB |
পারফরম্যান্স বৈশিষ্ট্য
- স্থায়িত্বঃ <০.৩ ডিবি সাধারণ পরিবর্তন (২০০ বার)
- বিনিময়যোগ্যতাঃ ≤0.2dB
- ইনসার্ট-ট্র্যাক টেস্টঃ 500 বার, আইএল < 0.5 ডিবি
- প্রসার্য শক্তিঃ >70N
- প্লাগ-ইন সময়ঃ >600
- অপারেটিং তাপমাত্রাঃ -40°C থেকে +85°C
পণ্যের বৈশিষ্ট্য
- নিম্ন সন্নিবেশ ক্ষতি, উচ্চ রিটার্ন ক্ষতি
- এমটি ভিত্তিক মাল্টি-ফাইবার সংযোগকারী 4, 8, 12 এবং 24 ফাইবার টার্মিনেশন সহ
- ফাইবারের ভর-সমাপ্তির জন্য অর্থনৈতিক সমাধান
- কম ক্ষতি এবং স্ট্যান্ডার্ড ক্ষতি এসএম এবং এমএম অ্যাপ্লিকেশন জন্য ডিজাইন
- রগডাইজড রাউন্ড ক্যাবল, ওভাল ক্যাবল এবং খালি রিবন বিকল্প
- ফাইবার টাইপ এবং পোলিশ টাইপ সহজ সনাক্তকরণের জন্য রঙ কোডযুক্ত হাউজিং
- চমৎকার পুনরাবৃত্তিযোগ্যতা এবং বিনিময়যোগ্যতা
প্রধান অ্যাপ্লিকেশন
- উচ্চ ঘনত্বের ডেটা সেন্টার পরিবেশ
- ফাইবার-টু-দ্য বিল্ডিং ইনস্টলেশন
- ফাইবার অপটিক্স সরঞ্জামের অভ্যন্তরীণ সংযোগ
সেনকো এমটিপি জন্য ট্যাব টানুন
এমটিপি-এমটিপি ২৪এফ ট্রাঙ্ক ক্যাবলের স্পেসিফিকেশন
দৈর্ঘ্য সহনশীলতা
| মোট দৈর্ঘ্য (এল) মিটার |
দৈর্ঘ্য সহনশীলতা সেমি |
| 0 < L < 1 |
+৫/০ |
| 1 < L < 10 |
+১০/০ |
| 10 < L < 40 |
+১৫/০ |
| ৪০ লিটার |
+০.৫% এক্স এল/০ |
মেরুতা সমাধান
তিনটি সংযোগ পদ্ধতি নির্ভরযোগ্য অপটিক্যাল পারফরম্যান্সের জন্য সঠিক এমটিপি / এমটিপি মেরুতা বজায় রাখতে সহায়তা করে।
বেস-২৪ পোলারিটি সমাধান
২৪-ফাইবার এমটিপি/এমটিপি ক্যাবল ১০০জি নেটওয়ার্কে মাইগ্রেশনকে সহজ করে তোলে একই পদচিহ্নের ১২-ফাইবার ক্যাবলিংয়ের ঘনত্ব দ্বিগুণ করে। এটি ফাইবারের সংখ্যা হ্রাস করে, ক্যাবল পাথগুলি হ্রাস করে,এবং বায়ু প্রবাহ উন্নত করে. OMC সহজ সংযোগের জন্য টাইপ এ এবং টাইপ এএফ ক্যাসেট সহ টাইপ এ (কী-আপ থেকে কী-ডাউন) এমটিপি / এমটিপি ক্যাবল সুপারিশ করে।
সংশ্লিষ্ট পণ্য
- ZCM1122HIA1: MPO মহিলা থেকে MPO মহিলা SM 3.0mm LSZH 12 ফাইবার
- ZCM1152HIA1: MPO মহিলা থেকে MPO মহিলা SM 3.0mm LSZH 24 ফাইবার
- ZCM1127HLA1: MPO মহিলা থেকে MPO মহিলা OM3 3.0mm LSZH 12 ফাইবার
- ZCM1157HLA1: MPO মহিলা থেকে MPO মহিলা OM3 3.0mm LSZH 24 ফাইবার
- ZCM1128HMA1: MPO মহিলা থেকে MPO মহিলা OM4 3.0mm LSZH 12 ফাইবার
- ZCM1158HMA1: MPO মহিলা থেকে MPO মহিলা OM4 3.0mm LSZH 24 ফাইবার
- ZCM2122HIA1: এমটিপি মহিলা থেকে এমটিপি মহিলা এসএম 3.0 মিমি এলএসজেএইচ 12 ফাইবার
- ZCM2152HIA1: এমটিপি মহিলা থেকে এমটিপি মহিলা এসএম 3.0 মিমি এলএসজেডএইচ 24 ফাইবার
- ZCM2127HLA1: MTP মহিলা থেকে MTP মহিলা OM3 3.0mm LSZH 12 ফাইবার
- ZCM2157HLA1: MTP মহিলা থেকে MTP মহিলা OM3 3.0mm LSZH 24 ফাইবার
- ZCM2128HMA1: এমটিপি মহিলা থেকে এমটিপি মহিলা OM4 3.0mm LSZH 12 ফাইবার
- ZCM2158HMA1: MTP মহিলা থেকে MTP মহিলা OM4 3.0mm LSZH 24 ফাইবার
প্যাকেজ
আমাদের ফাইবার অপটিক ক্যাবলগুলি ওএমসি লেবেলযুক্ত সুরক্ষা কার্টনে স্ট্যান্ডার্ড হিসাবে প্যাকেজ করা হয়। উপলভ্য কার্টন আকারগুলির মধ্যে 34 × 22 × 15 সেমি, 44 × 34 × 24 সেমি এবং 54 × 39 × 34 সেমি অন্তর্ভুক্ত রয়েছে, যা অর্ডার পরিমাণের উপর ভিত্তি করে নির্বাচিত হয়।কাস্টম প্যাকেজিং বিকল্প উপলব্ধ.
OEM/ODM সেবা
- কাস্টম ক্যাবল রঙ, মুদ্রণ এবং জ্যাকেট উপাদান
- OEM লেবেলিং, সনাক্তকরণ রিং এবং তারের লেবেল
- কাস্টম বক্স ডিজাইন এবং শিপিং চিহ্ন
- বিভিন্ন মানের স্তর উপলব্ধ
