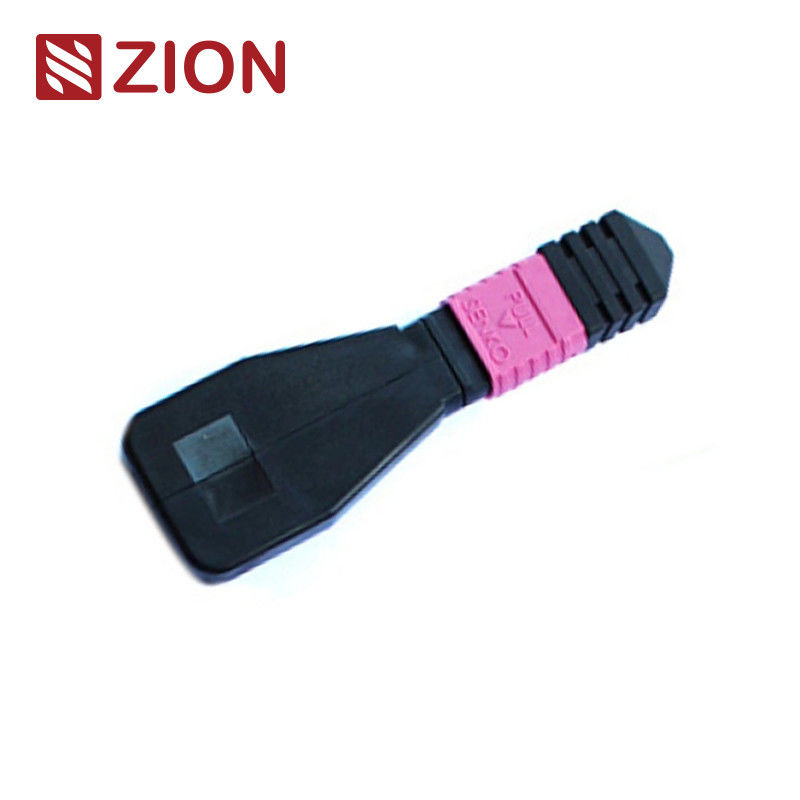

24 ফাইবার MPO OM4 ফাইবার অপটিক লুপব্যাক মডিউল / কেবল
40G/100G ডেটা সেন্টার পরিবেশে নেটওয়ার্ক সরঞ্জামের পরীক্ষা এবং যাচাইয়ের জন্য ডিজাইন করা উচ্চ-পারফরম্যান্স MPO OM4 ফাইবার অপটিক লুপব্যাক মডিউল।
পণ্য সনাক্তকরণ
জিয়ন কোড: ZCM1117HXA1
জিয়ন বিবরণ: 8F MPO OM4 ফাইবার অপটিক লুপব্যাক মডিউল / কেবল
পণ্যের обзор
MPO লুপব্যাকে লুপব্যাক কনফিগারেশনে MPO ব্যাক রিং জাম্পিং লাইন রয়েছে, যা একই সংযোগকারীর মধ্যে একটি সম্পূর্ণ আলোর পথ তৈরি করতে ফাইবারের উভয় প্রান্তকে একটি MPO সংযোগকারীর সাথে সংযুক্ত করে। এটি বিশেষ করে 40/100G নেটওয়ার্ক যোগাযোগের ক্ষেত্রে ডিভাইস লঞ্চ ক্ষমতা এবং গ্রহণ সংবেদনশীলতার ব্যাপক পরীক্ষার সুবিধা দেয়।
উৎসগুলিতে সংকেত ফিরিয়ে, এই লুপব্যাকগুলি কার্যকরভাবে বিভিন্ন নেটওয়ার্ক ঘটনা সনাক্ত করে এবং ফাইবার অপটিক নেটওয়ার্কের মধ্যে পৃথক উপাদান বা ইন্টারফেসগুলির নির্ভরযোগ্য পরীক্ষা এবং মূল্যায়ন প্রদান করে।
কনফিগারেশন বিকল্প
8-কোর, 12-কোর এবং 24-কোর MPO সংযোগকারীগুলিকে মিটমাট করার জন্য একাধিক অপটিক্যাল ফাইবার সার্কিট কনফিগারেশনে উপলব্ধ, নির্দিষ্ট পরীক্ষার পোর্টের প্রয়োজনীয়তা মেটাতে বিভিন্ন ফাইবার কনফিগারেশন সহ।
- 8F MPO ফাইবার লুপব্যাক মডিউল: MPO ইন্টারফেস সহ ট্রান্সসিভার যাচাই এবং পরীক্ষা করে - 40GBASE-SR4/CSR4 QSFP+ ডিভাইস
- 12F MPO ফাইবার লুপব্যাক মডিউল: MPO ইন্টারফেস সহ ট্রান্সসিভার যাচাই এবং পরীক্ষা করে - 40GBASE-SR4 QSFP+ বা 100GBASE-SR4 ডিভাইস
- 24F MPO ফাইবার লুপব্যাক মডিউল: MPO ইন্টারফেস সহ ট্রান্সসিভার যাচাই এবং পরীক্ষা করে - 100GBASE-SR10 CXP/CFP ডিভাইস
পরীক্ষার অ্যাপ্লিকেশন
MPO লুপব্যাক মডিউলগুলি প্রেরণ এবং গ্রহণ উভয় ফাংশন পরীক্ষা করার জন্য লুপযুক্ত সংকেত সরবরাহ করে। পরীক্ষার পরিবেশে, বিশেষ করে সমান্তরাল অপটিক্স 40G এবং 100G নেটওয়ার্কে ব্যাপকভাবে ব্যবহৃত হয়।
লুপব্যাকগুলি বিশেষভাবে MPO ট্রান্সসিভার ইন্টারফেসের ট্রান্সসিভার (TX) এবং রিসিভার (RX) অবস্থানগুলিকে লিঙ্ক করার জন্য ডিজাইন করা হয়েছে। এগুলি MPO ট্রাঙ্ক এবং প্যাচ লিডের সাথে সংযোগ করে অপটিক্যাল নেটওয়ার্ক সেগমেন্টগুলির সন্নিবেশ ক্ষতি (IL) পরীক্ষা সহজতর করে এবং ত্বরান্বিত করে।
সংযোগকারী মান
MPO সিঙ্গেলমোড
রেফারেন্স: IEC 61754-7
হাউজিং বিবরণ:
- SM APC: সবুজ সংযোগকারী + কালো বুট (স্ট্যান্ডার্ড লস MPO)
- SM APC: হলুদ সংযোগকারী + কালো বুট (সুপার লো লস MPO)
MPO মাল্টিমোড
রেফারেন্স: IEC 61754-7
হাউজিং বিবরণ:
- OM1 & OM2 PC: বেইজ সংযোগকারী + কালো বুট (স্ট্যান্ডার্ড লস MPO)
- OM3 & OM4 PC: অ্যাকোয়া সংযোগকারী + কালো বুট (স্ট্যান্ডার্ড এবং সুপার লো লস MPO)
- OM3 & OM4 PC: হিদার ভায়োলেট সংযোগকারী + কালো বুট (স্ট্যান্ডার্ড লস MPO)
IEC স্ট্যান্ডার্ড IEC-61754-7; IEC61755, Telcordia GR-1435-CORE, JIS C5982; TIA-604-5(FOCIS5) TIA-568-C অনুযায়ী কাঠামোগত ক্যাবলিংয়ের জন্য
10G ফাইবার চ্যানেল কমপ্লায়েন্ট
40G এবং 100G IEEE 802.3 কমপ্লায়েন্ট
উপাদান বিবরণ
অপটিক্যাল স্পেসিফিকেশন
| পরামিতি |
স্পেসিফিকেশন |
| ফাইবার প্রকার |
মাল্টিমোড |
| ফাইবার ব্যাস |
50/125um, 62.5/125um |
| সন্নিবেশ ক্ষতি |
MM < 1.0dB |
| ফেরত ক্ষতি |
MM > 25dB |
| সন্নিবেশ-টানা পরীক্ষা |
500 বার, IL < 0.5dB |
| অপারেশন তাপমাত্রা |
-40℃ থেকে +80℃ |
ফাইবার অপটিক লুপব্যাক পরীক্ষা
একটি লুপব্যাক পরীক্ষায় একটি যোগাযোগ ডিভাইস থেকে একটি সংকেত পাঠানো এবং সঠিক কার্যকারিতা যাচাই করতে বা ত্রুটিপূর্ণ নেটওয়ার্ক নোডগুলি সমস্যা সমাধানের জন্য একই ডিভাইসে ফেরত পাঠানো জড়িত।
ফাইবার অপটিক লুপব্যাক পরীক্ষার জন্য, অপটিক্যাল লুপব্যাক ডিভাইসগুলির কার্যকরী নির্ভরযোগ্যতা যাচাই করে। ডেটা ট্রান্সমিশনের জন্য ফাইবার অপটিক লুপব্যাক কেবল বা মডিউল ব্যবহার করে, ডিভাইস দ্বারা নির্গত সংকেতটি একটি সক্রিয় উপাদানের ট্রান্সমিট (Tx) প্রান্ত থেকে একই উপাদানের রিসিভ (Rx) প্রান্তে লুপ করা হয়।
অ্যাপ্লিকেশন
12F MPO-LC/SC/FC/ST স্ট্রেট হার্নেস কেবলগুলি 40G LR4 PSM, 40GBASE-SR4, 40G QSFP+ PLR4 এবং উচ্চ-ঘনত্বের ডেটা সেন্টার অ্যাপ্লিকেশনগুলির জন্য ডিজাইন করা হয়েছে। 10/40/100G উচ্চ-ঘনত্বের ডেটা সেন্টার প্রয়োজনীয়তাগুলির জন্য অপটিমাইজ করা হয়েছে।
সমস্ত OMC MPO সংযোগকারী সেনকো/নিসিন/সুমিতোমো থেকে নেওয়া হয়েছে। MPO ফাইবার প্যাচ কেবলগুলি তিনটি প্রাথমিক এলাকায় ব্যবহৃত উচ্চ-ঘনত্বের কেবল অ্যাসেম্বলি:
- উচ্চ-ঘনত্বের পরিবেশ সহ ডেটা সেন্টার অ্যাপ্লিকেশন
- বিল্ডিং ইনস্টলেশনগুলিতে ফাইবার
- ফাইবার সরঞ্জামের মধ্যে অভ্যন্তরীণ সংযোগকারী অ্যাপ্লিকেশন
নামকরণ নিয়ম ও অর্ডার নিশ্চিতকরণ
সংযোগকারী এবং ফাইবার চ্যানেল
পোলারিটি (চ্যানেল অ্যালাইনমেন্ট)
ট্রান্সসিভার নির্বাচন গাইড
নির্দিষ্ট ট্রান্সসিভারের জন্য একটি লুপব্যাক নির্বাচন করার সময়, সংযোগকারীর প্রকার, পলিশের প্রকার এবং কেবল প্রকারের সামঞ্জস্যতা বিবেচনা করুন। নিম্নলিখিত টেবিলগুলি সাধারণত ব্যবহৃত ট্রান্সসিভার মডিউলগুলির জন্য নির্বাচন নির্দেশিকা প্রদান করে।
এই গাইডটি সর্বাধিক ব্যবহৃত ফাইবার অপটিক ট্রান্সসিভারগুলির জন্য নির্দিষ্ট ফাইবার লুপব্যাক পছন্দগুলি কভার করে। উল্লেখ করা হয়নি এমন অন্যান্য ট্রান্সসিভার মডিউলগুলির জন্য, ইন্টারফেসের প্রকার, শারীরিক যোগাযোগের প্রয়োজনীয়তা এবং কেবল প্রকারের স্পেসিফিকেশন পরীক্ষা করে নির্বাচন করা যেতে পারে।
জিয়ন কমিউনিকেশন হট MPO ফাইবার অপটিক লুপব্যাক পণ্য
7236013 ZCM1111HXA: 8F MPO SM ফাইবার অপটিক লুপব্যাক মডিউল / কেবল
7236014 ZCM1121HXA: 12F MPO SM ফাইবার অপটিক লুপব্যাক মডিউল/কেবল
7236015 ZCM1141HXA: 24F MPO SM ফাইবার অপটিক লুপব্যাক মডিউল / কেবল
7236016 ZCM1116HXA: 8F MPO OM3 ফাইবার অপটিক লুপব্যাক মডিউল / কেবল
7236017 ZCM1126HXA: 12F MPO OM3 ফাইবার অপটিক লুপব্যাক মডিউল / কেবল
7236018 ZCM1146HXA: 24F MPO OM3 ফাইবার অপটিক লুপব্যাক মডিউল / কেবল
7236019 ZCM1117HXA: 8F MPO OM4 ফাইবার অপটিক লুপব্যাক মডিউল / কেবল
7236020 ZCM1127HXA: 12F MPO OM4 ফাইবার অপটিক লুপব্যাক মডিউল / কেবল
7236021 ZCM1147HXA: 24F MPO OM4 ফাইবার অপটিক লুপব্যাক মডিউল / কেবল
7236022 ZCM2111HXA: 8F MTP SM ফাইবার অপটিক লুপব্যাক মডিউল / কেবল
7236023 ZCM2121HXA: 12F MTP SM ফাইবার অপটিক লুপব্যাক মডিউল / কেবল
7236024 ZCM2141HXA: 24F MTP SM ফাইবার অপটিক লুপব্যাক মডিউল / কেবল
7236025 ZCM2116HXA: 8F MTP OM3 ফাইবার অপটিক লুপব্যাক মডিউল / কেবল
7236026 ZCM2126HXA: 12F MTP OM3 ফাইবার অপটিক লুপব্যাক মডিউল / কেবল
7236027 ZCM2146HXA: 24F MTP OM3 ফাইবার অপটিক লুপব্যাক মডিউল / কেবল
7236028 ZCM2117HXA: 8F MTP OM4 ফাইবার অপটিক লুপব্যাক মডিউল / কেবল
7236029 ZCM2127HXA: 12F MTP OM4 ফাইবার অপটিক লুপব্যাক মডিউল / কেবল
7236030 ZCM2147HXA: 24F MTP OM4 ফাইবার অপটিক লুপব্যাক মডিউল / কেবল
প্যাকেজিং
এই ফাইবার অপটিক কেবলগুলি সহজে পরিচালনাযোগ্য, ভালভাবে সুরক্ষিত পাত্রে প্যাকেজ করা হয় যা OMC দ্বারা স্ট্যান্ডার্ড হিসাবে লেবেলযুক্ত এবং চিহ্নিত করা হয়।
স্ট্যান্ডার্ড কার্টন সাইজ:
- 34 × 22 × 15 সেমি
- 44 × 34 × 24 সেমি
- 54 × 39 × 34 সেমি
কার্টন নির্বাচন অর্ডারের পরিমাণের উপর নির্ভর করে। কাস্টম প্যাকেজিং বিকল্প উপলব্ধ।
OEM/ODM পরিষেবা
কাস্টমাইজেশন বিকল্পগুলি উপলব্ধ যার মধ্যে রয়েছে:
- কেবল রঙ, প্রিন্টিং টেক্সট, কেবল জ্যাকেট উপাদান, সংযোগকারীর রঙ
- OEM লেবেল, সনাক্তকরণ রিং, কেবল লেবেল, বাক্স, শিপিং চিহ্ন
- নির্দিষ্ট প্রয়োজনীয়তা মেটাতে বিভিন্ন মানের স্তর
